三相软启动器我分析这样接对么

zpreta

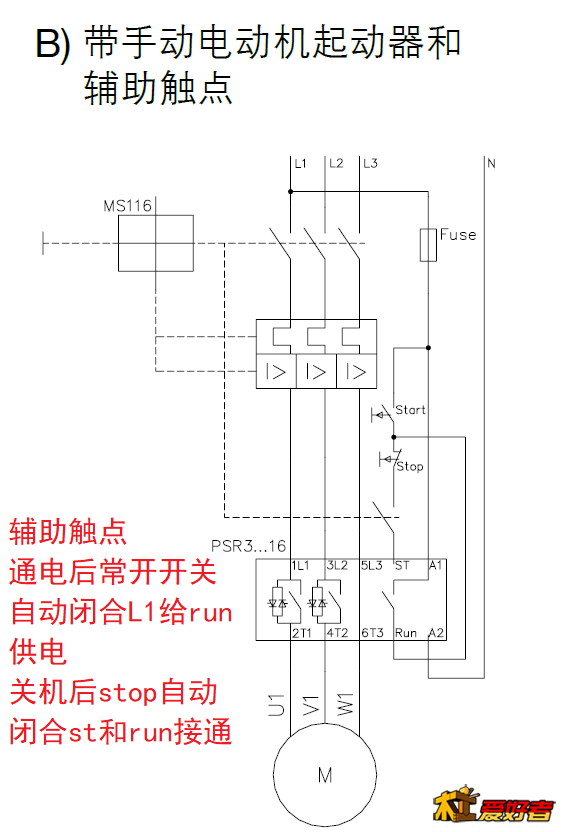

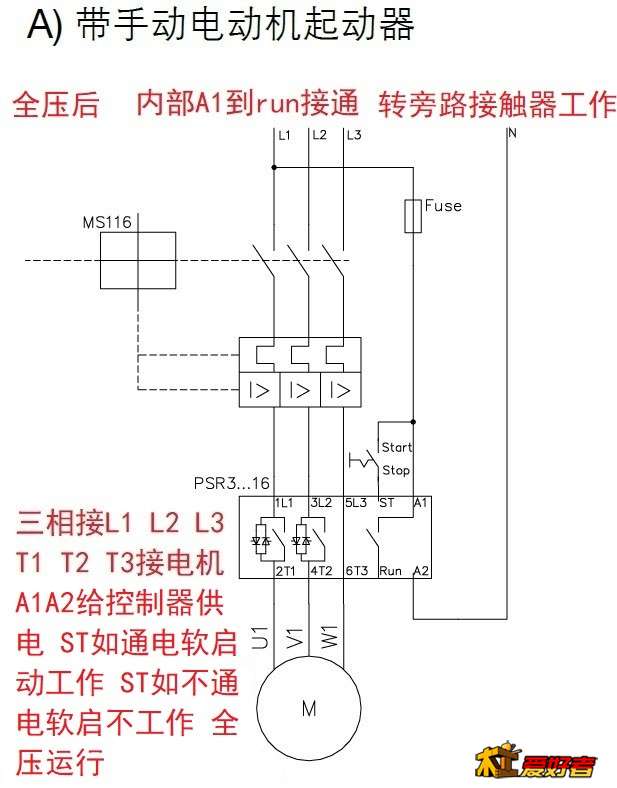

红字我写的 理解的对吧  如果对的话 A方法是不是要给软器单独装个启停开关 B要买个一开一闭中间继电器 而 A1 A2要如何接在三相设备的开关上  并没有零线呀 另外找一根四线电缆 零线接空开么  三相电器的开关和单相的一样么 A1接开关的另一头？

手艺无止境

直接能启动，为什么要软启动。

zpreta

手艺无止境 发表于 2020-6-21 09:17
直接能启动，为什么要软启动。

天天猛的拉你手 手会脱臼的  打个比喻  莫生气 东西发明出来 自有道理

手艺无止境

zpreta 发表于 2020-06-21 10:53
天天猛的拉你手 手会脱臼的  打个比喻  莫生气 东西发明出来 自有道理

是多大的电机，

zpreta

手艺无止境 发表于 2020-6-21 10:57
是多大的电机，

这个是台锯试验的 3KW   可以的话还有5.5的压刨要用

静水渊远

这不就是个接触器启动停止线路嘛

手艺无止境

zpreta 发表于 2020-06-21 10:58
这个是台锯试验的 3KW   可以的话还有5.5的压刨要用

直接启动吧，没必要多花钱，我本行是机电行业。可以装急停，

cyi8

你这个软启动应该是降压启动吧,不是真正的软启动,真正的软启动都是用的变频器,这个与接不接开关没有区别,变频器内部就有设置.

如果不是用的变频器,只是机械式降压启动,就这个图我也看不清楚是不是星-三角转换启动,这个启动都是直接控制星接通一定时间,然后转三角直接运行,也就是说电机实际使用过程中,你所谓的"软启动"是要有时间控制的,启动一定时间后就会变成全压运行.这个就不需要什么开关了,只需要安装一个时间继电器使ST供电一定时间后断电就好了.这个是星-三角降压起动的原理.所以你要先了解一下你那个"软启动"模块的功能.如果没有集成时间继电器功能,按你方案A来说,应该是手动控制"软启动",这个手动控制是电机启动后的很短一段时间就把"软启动"关掉的.但方案B感觉就奇怪了,你这个不是用于启动了,而是一直让"软启动"工作直至电机关机,这......启动只是启动而已,后面运行肯定还是要全压的,你这样让"软启动"一直工作到电机关机,不是让电机一直运行在软启动状态?那电机哪来的全压运行?
另外A2不是接的N吗,图中的N是零线吧.三相设备没有零线的,接的都是火线,如果开关接四线的话有一线是地线(这个不是接零线的,是接地的),一般三相开关不会接四线,地线都是直接从电机接地,不会通过开关.所以三相开关只接L1.L2.L3.只有单相电设备才有零线,直接找一根单线接"软启动"模块的A2就可以实现模块单相供电了.按你图中所示,A1是接三相线任意一相的进线都可以,并不是接开关出线

如果你的"软启动"模块功能有自动切换(也就是通电后接通ST,模块RUN,模块中集成时间继电器功能,一定时间后自动切换全压运行)的话,那么可以这样接:A1接到三相开关任意一相出线端,ST直接接三相开关任意一相进线端.这样接的话ST常通电,也就是A1与RUN常通,当三相开关闭合时,A1得电,因为A1与RUN常通,所以模块开始工作(模块一定时间内转为全压运行),这时模块一直处于供电状态,但不影响全压运行,因为内部已经自动转为全压运行了.当三相开关断开时,模块失电停止工作,电机也停止工作.等待下一次合上三相开关,模块再次重复以上运行动作.......

zpreta

cyi8 发表于 2020-6-21 16:57
你这个软启动应该是降压启动吧,不是真正的软启动,真正的软启动都是用的变频器,这个与接不接开关没有区别,变 ...

对 我觉的是你说的如果的情况

xyz123

《http://www.zuojiaju.com/thread-929330-1-1.html 买了个软启动器不会用 有谁能帮我看下》
三个月了高档货还没用上？

ABB高档货，说明书应该蛮详细的，照着接就对了。

太糊白鱼

两个电路的区别是第一种用保持性开关，比如像我们日常用的灯开关，按下就保持状态，接通或断开；第二种是用两个点动开关来分别控制，开一个点动按钮，关一个点动按钮；第一种安全性差，主要考虑停电后来电，如果是开的状态，设备就运行了，而第二种则不会来电运行。
三相380V不带零线获得220V，常用的是买个控制变压器，型号是BK，把380V变成220V。
个人觉得没必要这么复杂，弄个接触器直接启动就可以了，工业用软启动或星三角不是为了保护电机，只是因为大功率电机直接启动电流实在太大，电缆负荷或者变压器负荷过大会跳闸。

太糊白鱼

看错了，第一种应该是启动停止是同一按钮，按下切换状态，点动按钮。

zpreta

xyz123 发表于 2020-6-21 20:41
《http://www.zuojiaju.com/thread-929330-1-1.html 买了个软启动器不会用 有谁能帮我看下》
三个月了高档 ...

上次问了下就扔在那没去看了  最近又想起来了 玩木工吃灰的东西多了哈

cyi8

有时间调节,就是内部有时间控制的,控制的时间可以调节,按你原来的图来看是降压启动,升压时间现在设置在10S,然后全压运行.按照我回复里的如果后面的接法接就好了.

如果想安全的话,你机器上的那个START/STOP的开关是个急停开关,用于应付特发情况下的紧急停机.可以把直接ST接三相任一相改为ST通过一个急停按钮接三相任一相.


这个建议是建立在ST接通A1时相当于A1与RUN之间的开关接通的基础上,看了你软启动器上的图,搞不清楚是不是ST与A1之间接通是否就是控制那个A1与RUN之间那个内部开关的.这个真的要认真看一下说明书才行,如果说明书没有的话,你可以用万用表测试一下是不是接通ST与A1的时候,A1与RUN是接通的.这个是要通电的时候试的,如果你怕接220V有问题,可以接24V DC试试,看了你另一贴的有一张图控制电压可以是DC 24的.
