准备做个天车结构的雕刻机

maaffei · 发表于 2020-6-20 22:45:00

图画的很辛苦，我猜上车的人很少

阿嚏48 · 发表于 2020-6-20 22:52:15

这个结构底板和立柱也很重要，只是30的铝板肯定是不行的，加强筋必不可少，y轴长度还好，可以找个龙门铣，正经干机加工的一般都有，找玩家的话不好弄，我也设计过类似这样结构的机床，不过要比你这个大很多

lhfbaby · 发表于 2020-6-20 23:06:39

y轴直接去咸鱼收两个成品滑台最合算

暗影随风 · 发表于 2020-6-21 00:18:44

考虑下铝合金型材。Y轴用50100，X轴用40120.感觉比30 20的铝板要稳定不少。

8090 · 发表于 2020-6-21 10:06:00

随风666 发表于 2020-6-20 18:59
; \% O& h1 S$ J& N6 [7 R% r看看修改成功没有？

你成功了

伟6159 · 发表于 2020-6-21 10:20:00

这样跨度的天车，感觉二边30mm的不一定够，最好50mm厚板，因为横梁可能也要60mm厚，要是要高精度的，可能粗加工后手动研磨吧，总可以达到1丝精度的

随风666 · 发表于 2020-6-21 10:24:40

伟6159 发表于 2020-06-21 10:208 ^3 s S8 S1 o% a" S
这样跨度的天车，感觉二边30mm的不一定够，最好50mm厚板，因为横梁可能也要60mm厚，要是要高精度的，可能粗加工后手动研磨吧，总可以达到1丝精度的

这种如果用6061做一台，成本很高，春节前武汉木友整了一台四轴的，铝合金机架就是12800，行程没有楼主的大，侧板底板就是你所说的厚度。

随风666 · 发表于 2020-6-21 11:15:52

8090 发表于 2020-06-21 10:06
4 T2 Y) ~) O0 C" b- r/ t你成功了

昨天修改成功

伟6159 · 发表于 2020-6-21 11:33:11

随风666 发表于 2020-6-21 10:24: Z! |1 `; E) k
这种如果用6061做一台，成本很高，春节前武汉木友整了一台四轴的，铝合金机架就是12800，行程没有楼主的 ...

现在好多用6061T，一直感觉这种铝还是硬度太低了，感觉7075T651才是最理想的，特别是横梁部分，一定要采用7075

随风666 · 发表于 2020-6-21 11:54:50

伟6159 发表于 2020-06-21 11:33 w3 W, t) _& J' v" D; v/ T
现在好多用6061T，一直感觉这种铝还是硬度太低了，感觉7075T651才是最理想的，特别是横梁部分，一定要采用7075

当然7系更好，关键是厚度要达到。

pzw83 · 发表于 2020-6-21 16:35:44

本帖最后由 pzw83 于 2020-6-21 16:39 编辑

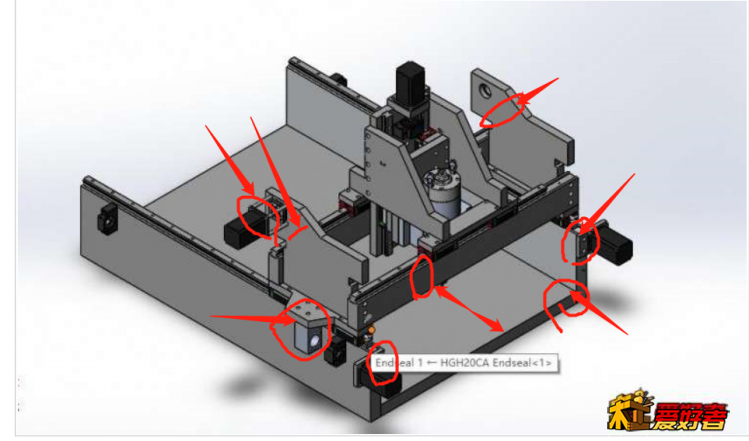

看着不错，但是仔细看，很多弱点，要不你做个有限元分析？

其实只要做出来还不错的，只是刚性和寿命是个问题。这个设计机子很大，成本很高，性价比好像不高。

对了，x轴的丝杠在两条滑轨的一边，这样会不会有问题？

WWL1215 · 发表于 2020-6-21 17:25:50

本帖最后由 WWL1215 于 2020-6-21 18:19 编辑

画图玩玩还行，真做还是算了吧，X轴，Z轴用了9--10块铝板拼装先不说安装精度能否达到要求。强度如何保证，防尘怎么做。

T-Mqy · 发表于 2020-6-21 19:01:38

lhfbaby 发表于 2020-06-20 23:06" F7 K: ~' Q0 h- E) F
y轴直接去咸鱼收两个成品滑台最合算

我有打算再收三个长滑台，两个y一个x，做个大点的切木板用。就是不知道两个y上两个伺服行不行，这样切割速度应该会快点。百度了一下，好像伺服不同步啊。

诚潇 · 发表于 2020-6-21 22:11:48

鉴于各种问题。此机图作废。重新画个玩

SWSF · 发表于 2021-3-1 15:55:30

造好没有，我在造，论坛火力全开，都在攻击我。越攻击证明越有必要造
