抽点时间，终于把第二台4轴脱机完工了。

凤斩冰华

专业

lhfbaby

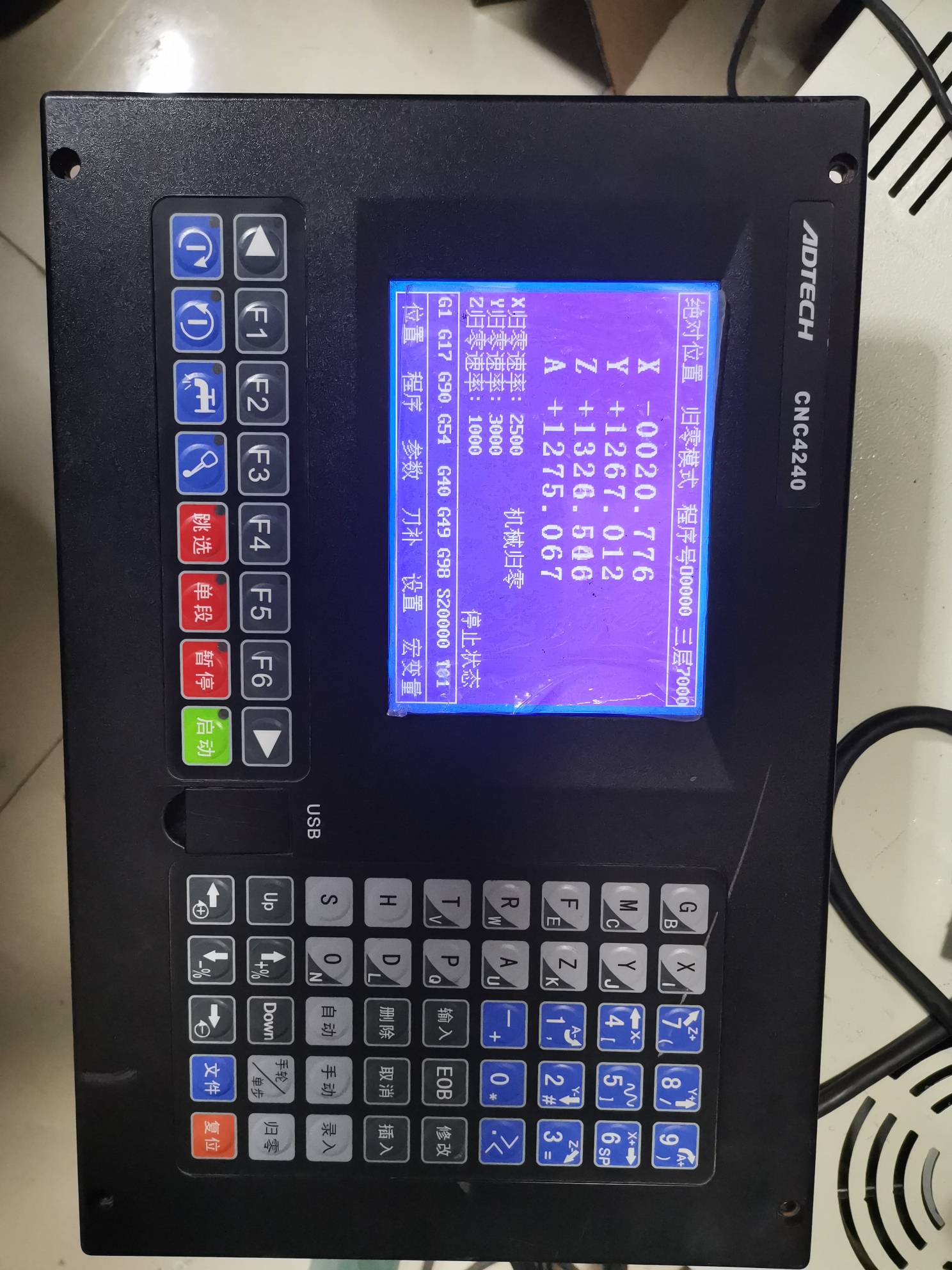

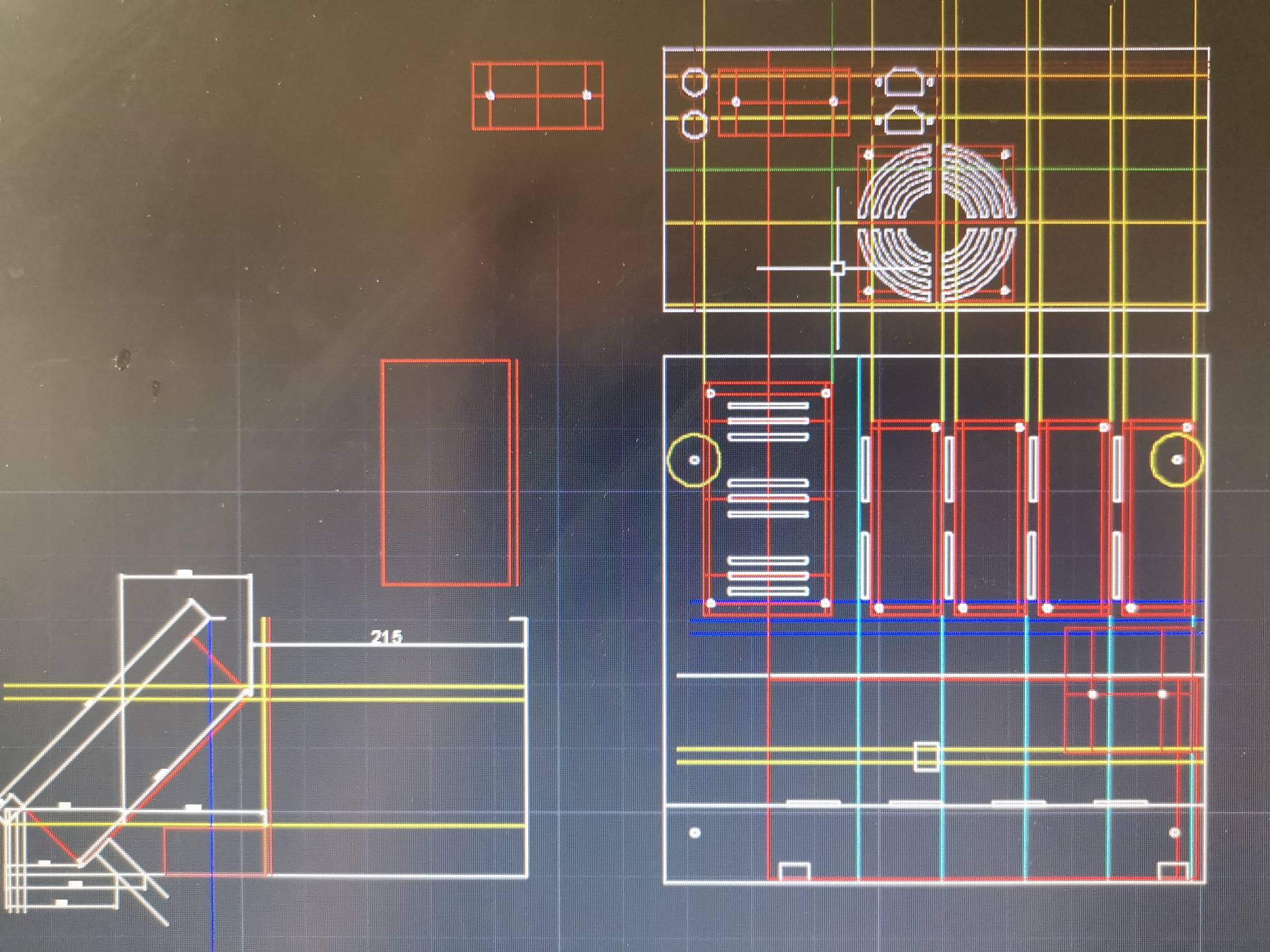

准备用不锈钢折个机壳，还没画完，四轴松下a4，控制器用众为兴4240，试跑了几个程序，包括四轴，没问题亲。

0 j' i8 V- c/ O4 e- a0 ?
6 l" F# t* T7 a" T' L  q; q; e! Y

lhfbaby

变频器周边会单独加一圈屏蔽罩。

张文礼

美雕屏风壁画 发表于 2020-06-12 00:56
18元的卡可靠性怎么回

我用着感觉没什么问题。

xizilu

zyixin 发表于 2020-06-12 09:06
这种脱机控制器那家是原厂的？好像有几种不太一样。

厂家？有事烧纸…

T-Mqy

lhfbaby 发表于 2020-06-12 14:16
  N: t  j6 \. `* _准备用不锈钢折个机壳，还没画完，四轴松下a4，控制器用众为兴4240，试跑了几个程序，包括四轴，没问题亲。

你这个4240好新

lhfbaby

xizilu 发表于 2020-06-10 19:30
! K; J& Z9 E* u0 g8 r不是，驱动是单独的箱子。
不可能出现干扰问题，内部空间铝板隔开，90%线材加磁环、采用屏蔽线，屏蔽层可靠接地。
5 S- g2 X# k; B4 i- {8 x! g网线不合适，动动就断了，我用的都是特柔拖链线。

你的变频器是不是没有接到控制器上，还是手工控制？我现在感觉主轴真没大有必要接到控制器有程序控制，不如主轴还是收到操作方便一单呢。

lhfbaby

T-Mqy 发表于 2020-06-15 17:48
你这个4240好新

" b0 A/ G, J" J+ n0 b) j/ y0 y, C成色非常新

xizilu

lhfbaby 发表于 2020-06-15 21:43
4 B9 C' a! K& D# v2 ~你的变频器是不是没有接到控制器上，还是手工控制？我现在感觉主轴真没大有必要接到控制器有程序控制，不如主轴还是收到操作方便一单呢。

接脱机程序控制的，一组刀路里面会有不同的转速，手工无法即时切换。

美雕屏风壁画

第三张照片怎么回事，吓着我了

henahuchangwei

用三个开关电源？一个不行吗？

xizilu

henahuchangwei 发表于 2020-06-20 09:34
用三个开关电源？一个不行吗？

( C4 h: d9 p: M+ j; f这个脱机分模拟地和数字地，为了稳定，用了2个独立的24V电源，另一个是12V的，为了输出给外接扩展设备用，比如，照明灯，气泵等等。

何一

xizilu 发表于 2020-06-11 23:43
: M( P  A- n( y+ Y. L9 Q脱机1450，台达MS300 1.5kw变频器800，明纬3个电源200，铝板+其它东西600左右。

% M/ q, P" c- X8 v" T老哥，本来我想搞脱机系统，看了你的清单价格，吓得不最搞了，玩不玩呀

何一

laomaotao 发表于 2020-06-11 10:12
6 y2 @# A- q; }1 M4 _" `本帖最后由 laomaotao 于 2020-6-11 11:21 编辑
: d5 [. L1 I" E
楼主出品必是精品，现在晒晒我设计的脱机一体控制箱，四轴脱机控制器，变频器，步进电机驱动器都做在一个机箱里了。已经批量2.2KW的一体机箱，价格不会超过1200。真正的是为了给那些要造机器的人带来实惠。前段时间做的30台脱机控制器裸板已经售完。傻瓜似的操作。大家一致反馈好用实惠。
3 k5 }9 M0 R7 E+ T本脱机控制器输出脉冲高达250K可以轻松搞定所有的步进电机驱动器。速度是足够快的。

1 ^1 k: d6 L% N现在有现货不

laomaotao

何一 发表于 2020-9-14 19:07
' N' N7 e4 q5 B2 `现在有现货不

已经给您发消息了。
