有北斗星台锯的朋友能否拍几张台锯上加的结构图？我想diy一个。

microzdh · 发表于 2020-5-30 16:20:13

本帖最后由 microzdh 于 2020-5-30 16:32 编辑

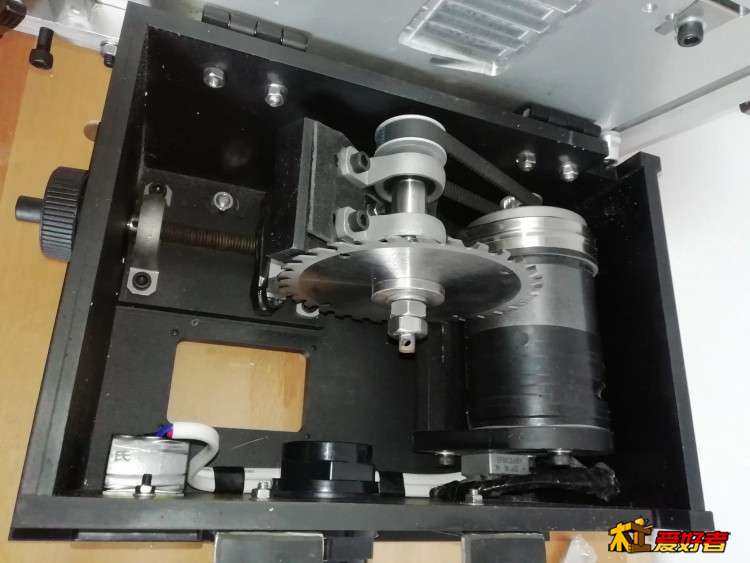

听闻北斗星台锯精度颇高，故本人想diy一台，但苦于没有实物参照对比，只能从论坛中见到几位朋友上传的图片中反复比较研究参考其尺寸比例，买了北斗星台锯的朋友，能否上上传一些北斗星的实物图及内部结构图？方便我diy一个。

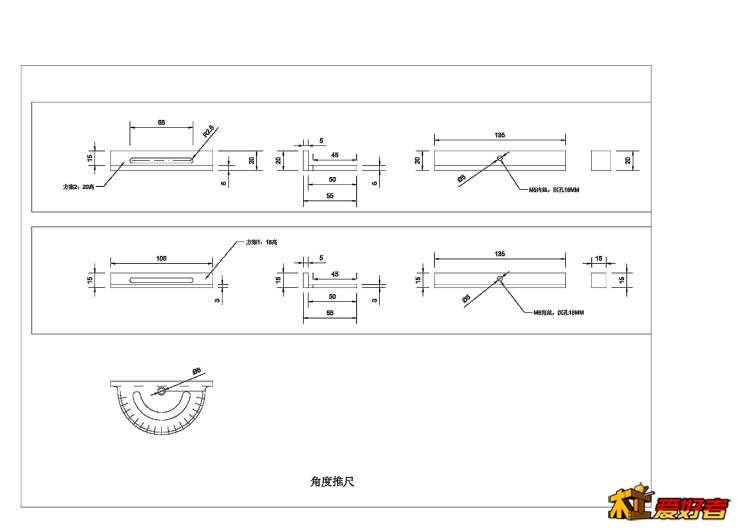

目前图纸只能从论坛中仅有的几张图上描出的CAD图，也不知尺寸是否准确？买了机机的朋友可否上传实物图或是各个尺寸图告知一二？等我出完CAD图纸一定公开分享给大家。

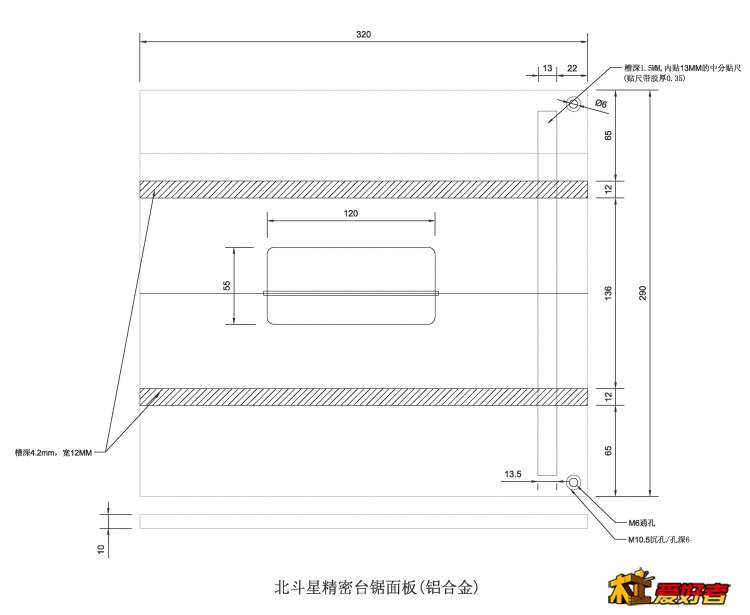

北斗星精密台锯 01.jpg
