四联动路径

心一

太河渔夫 发表于 2020-05-29 17:40
我做出来是5轴的，哪设置错了

没有设置xy才会出现五轴默认z吧！

来自安卓APP客户端

nini21800

太河渔夫 发表于 2020-5-29 17:40
* H. V/ \$ G$ f. t: F我做出来是5轴的，哪设置错了

% C$ X  K+ E, i: i6 v- d轴角度没限定．

美雕屏风壁画

您好，想学习四轴四联动路径制作，付学费，行吗。我的手机，18317561051

来自安卓APP客户端

太河渔夫

nini21800 发表于 2020-05-29 21:56
( d' p; E; z: U! L0 V( R轴角度没限定．

角度限制都填90度对吗？我用四轴旋转加工指向导动面又试了试，好象也能联动。

来自安卓APP客户端

hotyuo

梁成勇 发表于 2020-05-28 20:43
漂亮，精雕不会四联动，pm可以折腾一下！

可以求一个pm的项目文件么？麻烦问下导动面怎么制作

来自安卓APP客户端

106721743

nini21800 发表于 2020-5-29 09:59
CIMCO Edit 8

楼主你好，我下载了这个软件，但是仿真时候刀路显示不对？是不是机床选 错了，希望楼主能指点下，要设置什么不？，谢谢了！

nini21800

106721743 发表于 2020-5-31 21:48
  O* ~2 L- F7 t5 N楼主你好，我下载了这个软件，但是仿真时候刀路显示不对？是不是机床选 错了，希望楼主能指点下，要设置 ...

要设置对应的机床文件，是X向的要用A机床，Y向的用B机床。这系统不支持Y向的A轴。

106721743

nini21800 发表于 2020-6-1 10:11
要设置对应的机床文件，是X向的要用A机床，Y向的用B机床。这系统不支持Y向的A轴。

我的就是Y向的B轴，不知道选择那一种机床。

nini21800

106721743 发表于 2020-6-1 10:59
0 A1 c3 c& y& n1 m# P, y0 X; l我的就是Y向的B轴，不知道选择那一种机床。

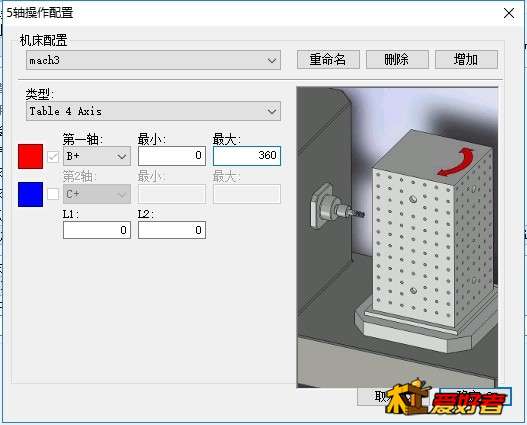

+ t9 V  u" B. ~5 M. E8 ~. U那就选择四轴Ｂ类型．下面的Ｌ1Ｌ2改成0，并且代码中旋转轴也不能用Ａ，只能用Ｂ．(也就是如果代码为Ａ的，把Ａ全部替换成Ｂ)

106721743

nini21800 发表于 2020-6-1 12:22
# Q2 D) U# R, c, u% g, \0 J, l3 y0 W那就选择四轴Ｂ类型．下面的Ｌ1Ｌ2改成0，并且代码中旋转轴也不能用Ａ，只能用Ｂ．(也就是如果代码为Ａ的 ...

mach3？？老铁，是你自已新增的吧，我好像没有见这类型的呀

nini21800

106721743 发表于 2020-6-2 09:53
mach3？？老铁，是你自已新增的吧，我好像没有见这类型的呀

这个名字自己可以随便改，里面的机床类型都一样的．
0 c+ z+ G! E# r$ K+ {  h

来凑个热闹

有几个问题问楼主 1 曲面等距交线 上下的两条弯曲横线是手动画上去的吗？自动不能生成 2按楼主的设置多轴 曲面投影加工 输出路径的时候提示所选路径不允许四轴输出

nini21800

来凑个热闹 发表于 2020-6-2 20:23
有几个问题问楼主 1 曲面等距交线 上下的两条弯曲横线是手动画上去的吗？自动不能生成 2按楼主的设置多轴  ...

是可以自动生成的，只是生成方向的选择不同，不能输出四轴路径，说明计算路径时已经不是四轴了．

106721743

nini21800 发表于 2020-6-2 12:13
这个名字自己可以随便改，里面的机床类型都一样的．

谢谢楼主不厌其烦的解说，昨天试过了，自定义改成想要的，谢谢了 老铁！
+ o1 Z7 r8 U$ F9 B6 x0 H1 T# H

心一

nini21800 发表于 2020-05-28 18:31
* ~) \: Q: I3 M9 m& u6 h精雕软件，找到图片的说的功能，基本可以做四联动路径了．

这个垃圾就不要挣他钱了，免得被骗，真是丢河南人脸啊
