MACH3 -虚拟电子手轮-APP 提供DIY资料

MiniCNC · 发表于 2020-5-25 16:12:38

本帖最后由 MiniCNC 于 2020-5-25 18:09 编辑

做了一个手机APP控制的虚拟电子手轮，因为实体的手轮一般比较贵，可能用的人也少。考虑到大部分人都是玩三轴雕刻机，所以准备搞一个DIY的免费版本，支持三轴。功能类似实体手轮。

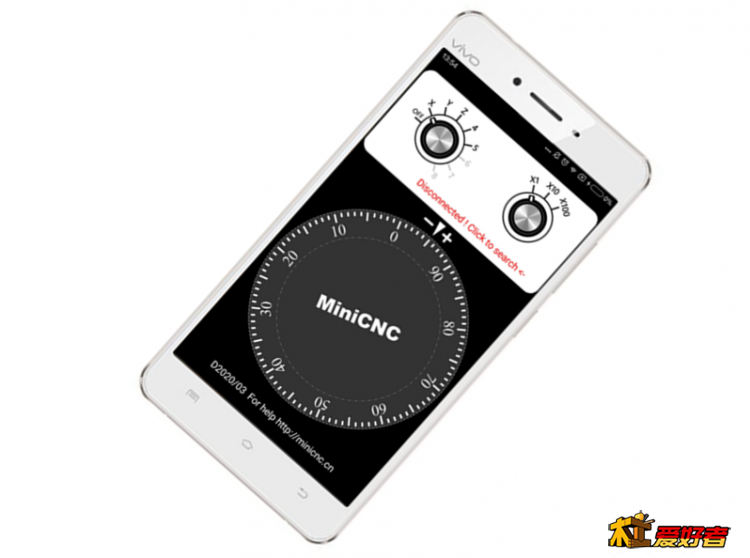

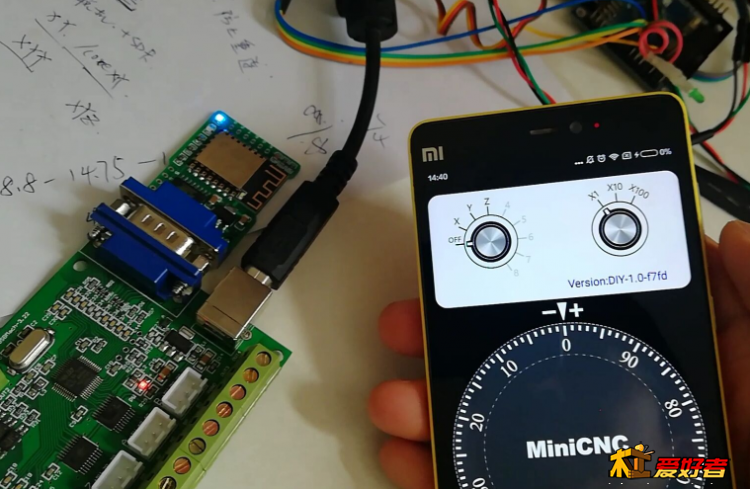

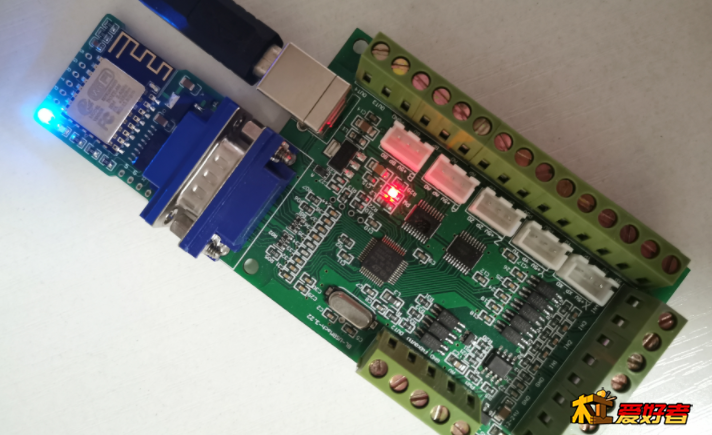

上两张图直观感受一下，目前只支持安卓。

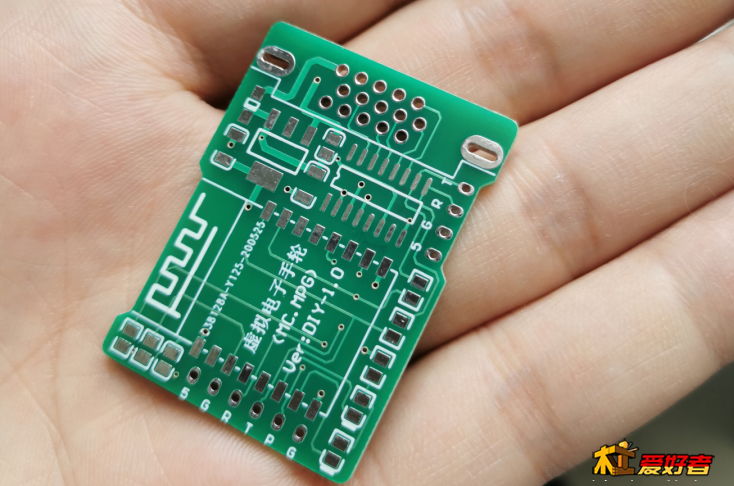

这几天先打样一次回来测试，如果感兴趣人多的话，就上传PCB文件和APP。提供烧录HEX。

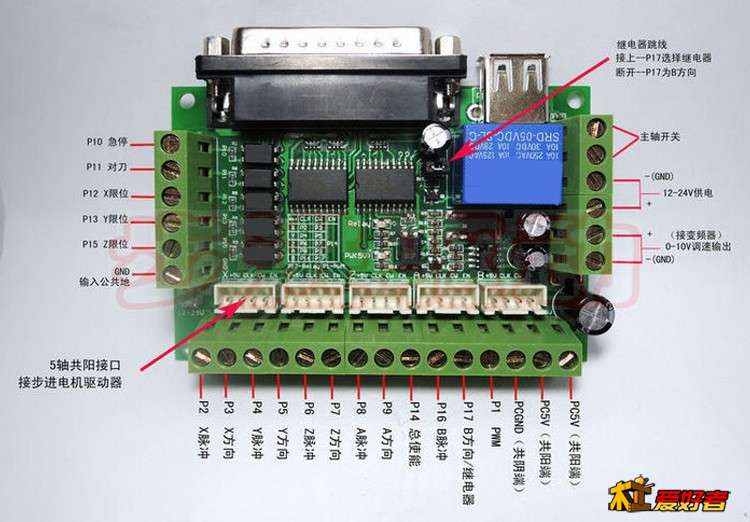

硬件接口的话，是按照蓝科那个MACH3板子做的，看到论坛有很多人在用那个板子。
详细信息如下：

>>玩家须知-------------------------------------------------------------------------------------------------
DIY版本信息：支持(XYZ)3轴 / MPG接口默认适配蓝科的MACH3主板MPG接口线序
------------------------------------------------------------------

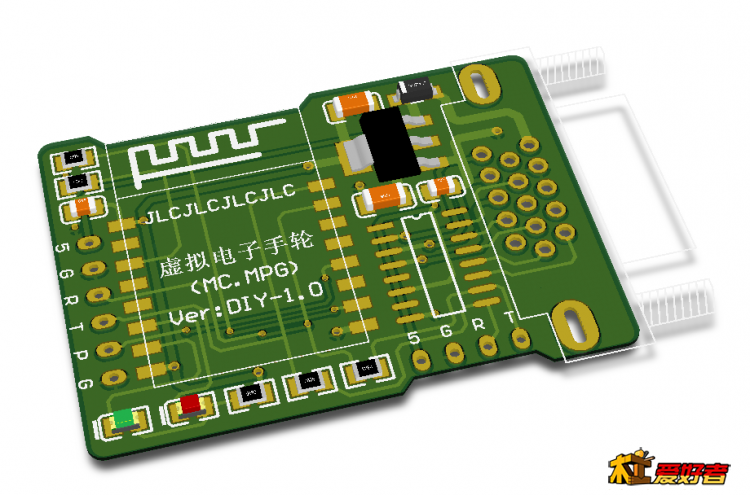

DIY元器件清单：(合计 11.3元)

WIFI模块(ESP8266-12F), 7.3元
单片机STC15W408AS(SOP16封装)，2.2元
电源芯片1117-3.3(SOT223封装)，0.2元
1n5819二极管(SOD123封装)，0.1元
10UF电容(1206封装)，0.1元 x 数量2
104电容(0805封装)，0.02元 x 数量2
1K电阻(0805封装)，0.01元 x 数量5
LED指示灯(0805封装)，0.1元 x 数量2 （红绿各一个）
VGA公座(弯角短款),1元
------------------------------------------------------------------
PCB成本：(嘉立创5元打样5片，并且顺丰包邮)
------------------------------------------------------------------
APP成本：(免费，但会弹窗提示未注册)
            (不注册也不影响使用)
            (注册是针对硬件的，一个硬件只需注册一次)
------------------------------------------------------------------
说明：
1.有一种人，你赚他一块钱，他都觉得自己是大爷，大爷请绕道。
2.这个版本是不赚钱的，应该也会持续搞下去，我就是打个人气。
同时也验证一下存在问题，大家有兴趣的就图个乐子，别太在意。
3.如果你的MPG接口线序不一样，可能需要自行设计转接板。
4.关于APP获取的权限：
  因为APP中做了点击自动搜索设备的功能，所以获取了Wifi的权限，有些手机中如果要操作WiFi，
  还必须要获取定位权限GPS。存储权限是APP设置的参数需要保存。
  其他比如电话/通信录权限，现在APP装上好像都提示这个，其实是不会读取任何私人信息的，
  一个开发人员会有多无聊，才去窃取你个人信息。。。

  当然为了尽量让大家放心，APP目前正在申请版权证书，然后就可以放到大点的应用商店里，
  商店都会做检测的，打算就放华为商店就行了，其余懒得搞了。因为真的很麻烦。一个证书
  已经花了近800大洋。。。我好穷。。。

附：蓝科MPG接口线序（VGA接口）
【01】轴选4 【02】倍率X1  【03】脉冲B  【04】脉冲A    【05】倍率X10
【06】轴选Y 【07】轴选Z 【08】NC    【09】倍率X100 【10】急停C
【11】轴选X 【12】轴选5 【13】NC    【14】COM    【15】+5V
