调查一下DIY4/5轴机大家都在用什么控制系统

玉磨授 · 发表于 2020-5-22 10:31:53

zfskj 发表于 2020-05-21 19:14
) B3 w" N% F# a7 f9 b4 f: A走这么多弯路，脱机控制不香吗？

只会操作mach3哦！图4脱机是刚买的，试机就出问题！

玉磨授 · 发表于 2020-5-22 10:32:38

keithpupu 发表于 2020-05-21 22:18
( ^$ p9 U$ o! A: G楼主看上去和脱机有仇一个都不放

只会操作mach3哦！图4脱机是刚买的，试机就出问题！

月夜听松2005 · 发表于 2020-5-22 16:07:24

本帖最后由月夜听松2005 于 2020-5-22 16:19 编辑

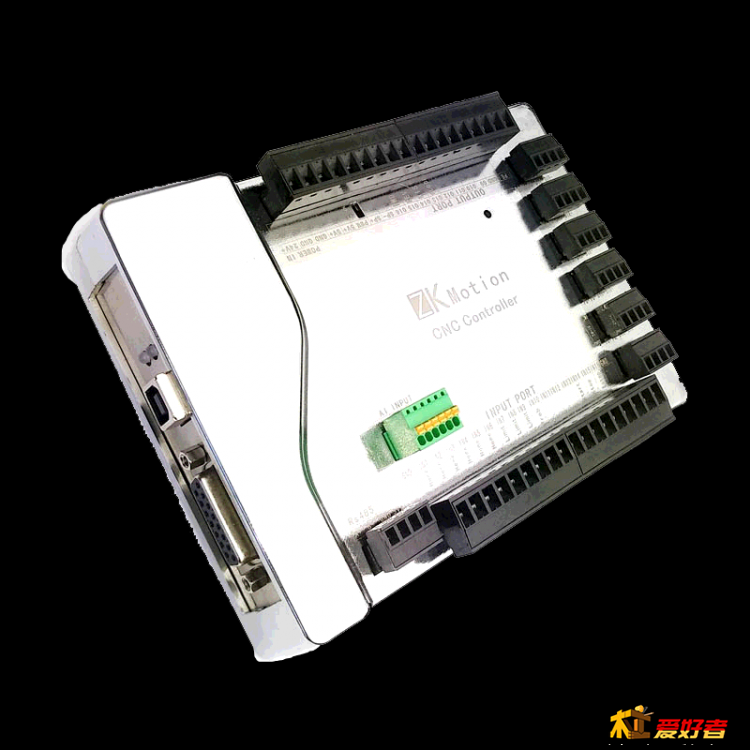

ZKMotion控制卡属于usbMACH3控制卡，目前nMotion老款卡和新款的都在用，稳定性很好，五轴联动500K输出频率
ZKMotion控制卡特点：我给你复制过来参考下。
> 支持Mach3所有版本，包括目前最新版本。
> 支持所有Windows版本，包括Win8/Win10。
> USB无需驱动，所有Windows版本即插即用，支持热插。> USB总线采用高档芯片磁耦隔离，是真正有价值的隔离，不同于一般控制卡的光耦隔离输入输出，做到了超高可靠性，可保证电脑USB的绝对安全。同时保证强大的EMC抗干扰能力。

> 单芯片，系统更精减，比一般的多芯片处理方式稳定性高出无数倍。
> 双核超高速CPU（单核最高主频204MHz）,运算处理能力有极大冗余。并保证实现3轴联动下每轴1000KHz的脉冲输出频率，4轴联动下每轴750KHz的脉冲输出频率，6轴联动的脉冲输出频率最高达500KHz，可接伺服/步进电机。
> 运动控制缓冲大小可设，保证最快插补周期也能稳定运行，电脑运行负荷过重时也能平稳运行。
> 拥有16路隔离输入口，输入接口更简单，端口干/湿接点均可，接线更为简便，干接点方法只要外部接一个物理开关到地线即可。所有16路输入口都有信号指示，为低电平时指示灯亮，调试简单明了。
> 拥有最多24路输出口(自带8路，RS485可扩展16路)， 32路输入口（自带16路，RS485可扩展16路）。
> PWM调速输出端口(隔离)，可设PWM频率，占空比0～1000连续可调。
> 拥有测速功能，主轴实际转速在Mach3界面中实时显示，测量精准稳定。
> 带有256字节NVRAM空间，可保存6个轴的坐标值和加工行号，下次上电无需找零点。
> 所有运动轴输出都是差分信号，可接伺服高速信号输入口。
> 可设从轴，支持双X、双Y、双Z轴。软限位底层处理，让系统更安全。> 软件升级方便，有急救刷机按钮，固件随便刷，USB刷机很方便，无需担心刷机刷错问题，怎么刷都可以通过USB更新。> RS485隔离总线，可外扩输入输出或接伺服读位置，接光栅尺等（需要定制开发）。> 全方位隔离，所有输入输出都和运动控制核心相隔离，脉冲隔离使用高速10M光耦隔离。支持单/双脉冲模式。

月夜听松2005 · 发表于 2020-5-22 16:09:04

你可以搜索了解一下，论坛也有坛友在用，很不错

泡沫0o · 发表于 2020-5-22 16:34:10

keithpupu · 发表于 2020-5-22 16:46:39

那你的标题应该改一下是什么mach3系统稳定

问题是mach3本来就不是个工业系统本身就不稳定你这也就矮子里挑长子，没有意义

要稳定就上工业起码简单的工业系统，mach板子多多少少都会有一些bug的特别软件都是盗版的，不稳定哪里有bug 说不清。

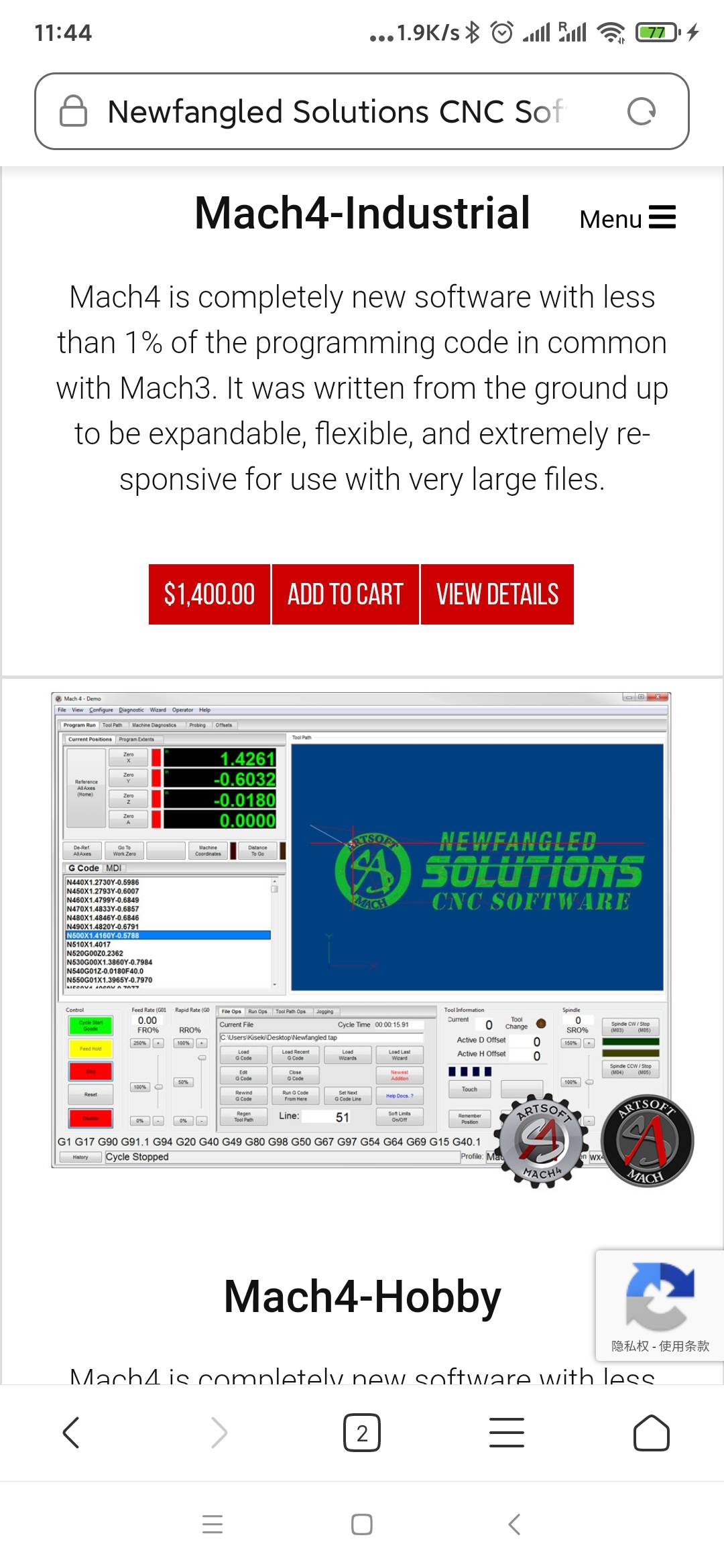

另外国外 mach4出来了分两个版本一个可以用于工业另一个叫闹着玩版本要比mach3好一些

月夜听松2005 · 发表于 2020-5-22 16:49:05

keithpupu 发表于 2020-5-22 16:46
* j' x" U- s+ F! \' u) N1 G3 t那你的标题应该改一下是什么mach3系统稳定$ y7 t, x3 }$ o+ g- x
! u$ x6 {( j0 G) F* U$ L
问题是mach3本来就不是个工业系统本身就不稳定你这也就矮子里 ...

个人玩家动不动上工业系统，买不起啊个人感觉MACH3 挺好的，实现了玩机的梦想实际加工也没有出现说的不稳定现象，用着看

心灵De另一半 · 发表于 2020-5-22 17:10:27

keithpupu 发表于 2020-5-22 16:46. B0 W% s, R4 W% J) ]: O0 l- K; y
那你的标题应该改一下是什么mach3系统稳定
1 h3 \, f$ Z& t. `. y8 P' ~
* J2 m. r: _6 d! ?1 \6 z- H问题是mach3本来就不是个工业系统本身就不稳定你这也就矮子里 ...

MACH4工业配一套正版天价，没有技术支持，软件还没有原生汉化

keithpupu · 发表于 2020-5-23 00:29:33

心灵De另一半发表于 2020-05-22 17:10
9 L: x) l' d' ~MACH4工业配一套正版天价，没有技术支持，软件还没有原生汉化

工业系统还选mach干啥？

玉磨授 · 发表于 2020-5-23 08:10:40

月夜听松2005 发表于 2020-05-22 16:07" F- L4 X8 |$ d% c: g* G7 J. G* H
本帖最后由月夜听松2005 于 2020-5-22 16:19 编辑
- |; g# U8 m2 L  @( S: U: }( v3 G. C9 |, f
ZKMotion控制卡属于usbMACH3控制卡，目前nMotion老款卡和新款的都在用，稳定性很好，五轴联动500K输出频率; C. f. B2 w  f: Y$ r) Z
ZKMotion控制卡特点：我给你复制过来参考下。7 z9 P( O' v) I
> 支持Mach3所有版本，包括目前最新版本。
/ |9 x- \+ L$ B  s9 ` > 支持所有Windows版本，包括Win8/Win10。1 v) ?1 |. d& u  q# ]; s" s: W9 s
>  USB无需驱动，所有Windows版本即插即用，支持热插。>  USB总线采用高档芯片磁耦隔离，是真正有价值的隔离，不同于一般控制卡的光耦隔离输入输出，做到了超高可靠性，可保证电脑USB的绝对安全。同时保证强大的EMC抗干扰能力。
2 k3 ^$ }$ _+ v  f; A3 H/ ]! J3 Y2 `0 T8 |3 H
>  单芯片，系统更精减，比一般的多芯片处理方式稳定性高出无数倍。
% }7 ~) E  T1 Q7 p$ Q  a > 双核超高速CPU（单核最高主频204MHz）,运算处理能力有极大冗余。并保证实现3轴联动下每轴1000KHz的脉冲输出频率，4轴联动下每轴750KHz的脉冲输出频率，6轴联动的脉冲输出频率最高达500KHz，可接伺服/步进电机。
- u$ w. e# k0 R1 N  } > 运动控制缓冲大小可设，保证最快插补周期也能稳定运行，电脑运行负荷过重时也能平稳运行。
. A1 s4 m9 h8 ^9 r) ?2 U7 H& V > 拥有16路隔离输入口，输入接口更简单，端口干/湿接点均可，接线更为简便，干接点方法只要外部接一个物理开关到地线即可。所有16路输入口都有信号指示，为低电平时指示灯亮，调试简单明了。4 C5 h7 l* Q2 ^  ?
> 拥有最多24路输出口(自带8路，RS485可扩展16路)， 32路输入口（自带16路，RS485可扩展16路）。
5 g: f! e$ E" P1 M2 ^& ?" E3 d( c2 I" h > PWM调速输出端口(隔离)，可设PWM频率，占空比0～1000连续可调。: w; k/ {$ o, K5 l% \9 X9 S
> 拥有测速功能，主轴实际转速在Mach3界面中实时显示，测量精准稳定。: \8 v! Q$ ~# I' C4 _) f% _
> 带有256字节NVRAM空间，可保存6个轴的坐标值和加工行号，下次上电无需找零点。7 f( @  j! [: F" E; B9 X" b3 ?
> 所有运动轴输出都是差分信号，可接伺服高速信号输入口。2 N$ B2 t% Q# a0 u) S6 ]9 u! G
> 可设从轴，支持双X、双Y、双Z轴。软限位底层处理，让系统更安全。> 软件升级方便，有急救刷机按钮，固件随便刷，USB刷机很方便，无需担心刷机刷错问题，怎么刷都可以通过USB更新。> RS485隔离总线，可外扩输入输出或接伺服读位置，接光栅尺等（需要定制开发）。> 全方位隔离，所有输入输出都和运动控制核心相隔离，脉冲隔离使用高速10M光耦隔离。支持单/双脉冲模式。

哦，谢谢

玉磨授 · 发表于 2020-5-23 08:15:44

keithpupu 发表于 2020-05-22 16:46
- C# B+ v: g# R7 s! a/ e那你的标题应该改一下是什么mach3系统稳定& m+ R8 y/ c% C5 b& G/ U& _+ P( A

$ h, u* L: \; k% @) K; j问题是mach3本来就不是个工业系统本身就不稳定你这也就矮子里挑长子，没有意义
& ~( |8 e6 D( J" ?" }/ W9 J: k6 f' e5 y6 W% W
要稳定就上工业起码简单的工业系统，mach板子多多少少都会有一些bug的   特别软件都是盗版的，不稳定哪里有bug 说不清。
$ i* n4 C, x7 y! q1 ^! E; R8 V( i! u+ ]5 {! S# h/ [9 u1 f9 }
另外国外 mach4出来了分两个版本一个可以用于工业另一个叫闹着玩版本要比mach3好一些

我使用过的发到这里了，没使用过的没法评论

我做这个标题是希望使用过各种系统的玩家评评各自使用的心得，让没使用过的了解一下，也好挑选，让小白少走弯路，少花冤枉钱！像我，购买了那么多卡，有些退货了，退货也是花了邮寄费的，没退货的在x鱼便宜处理了，亏了一些。如果大家在这里吧使用过的做个推荐，那没使用过的人就可以按需要成本挑选，小白也不会走弯路

玉磨授 · 发表于 2020-5-23 08:30:57

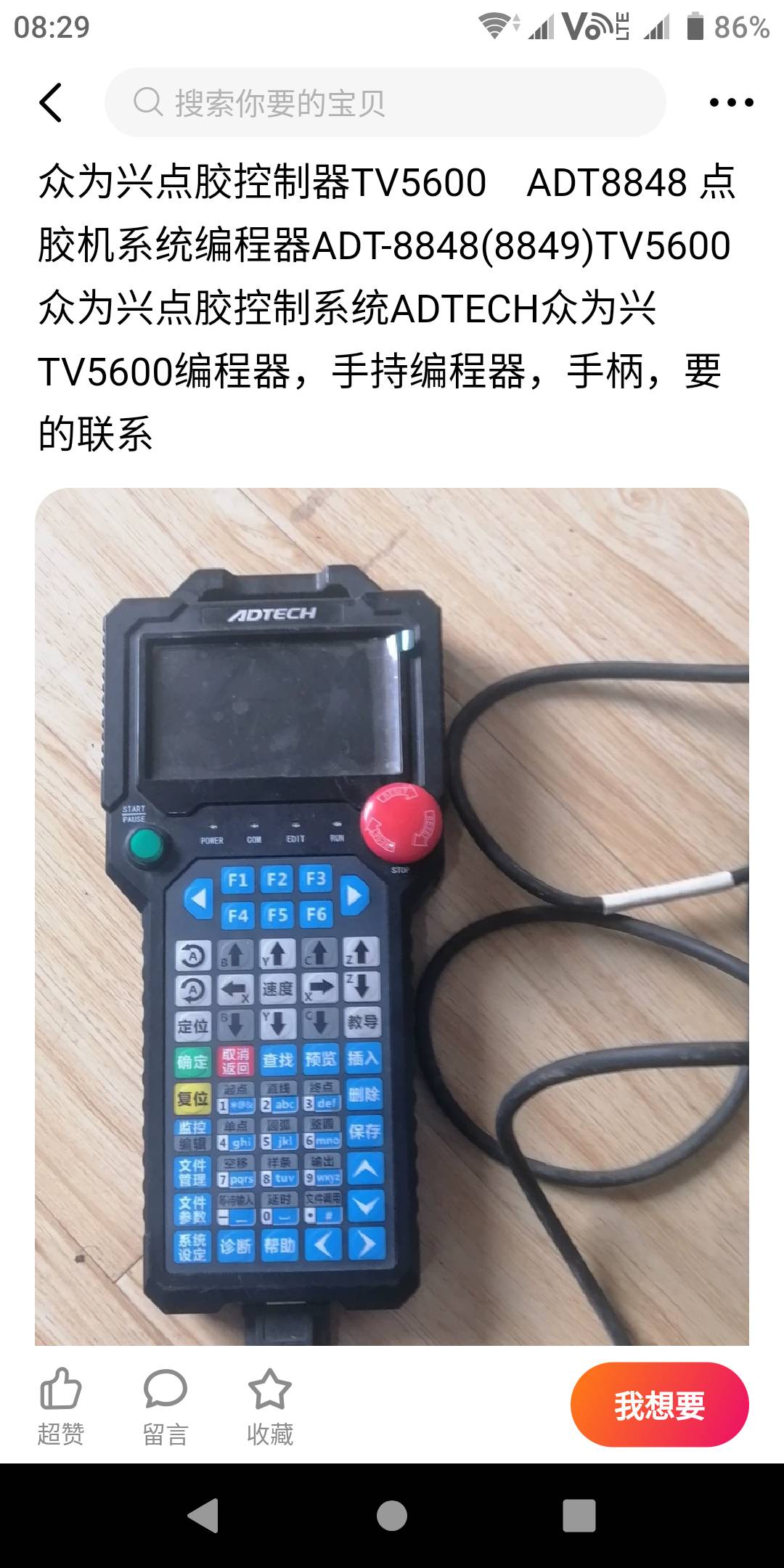

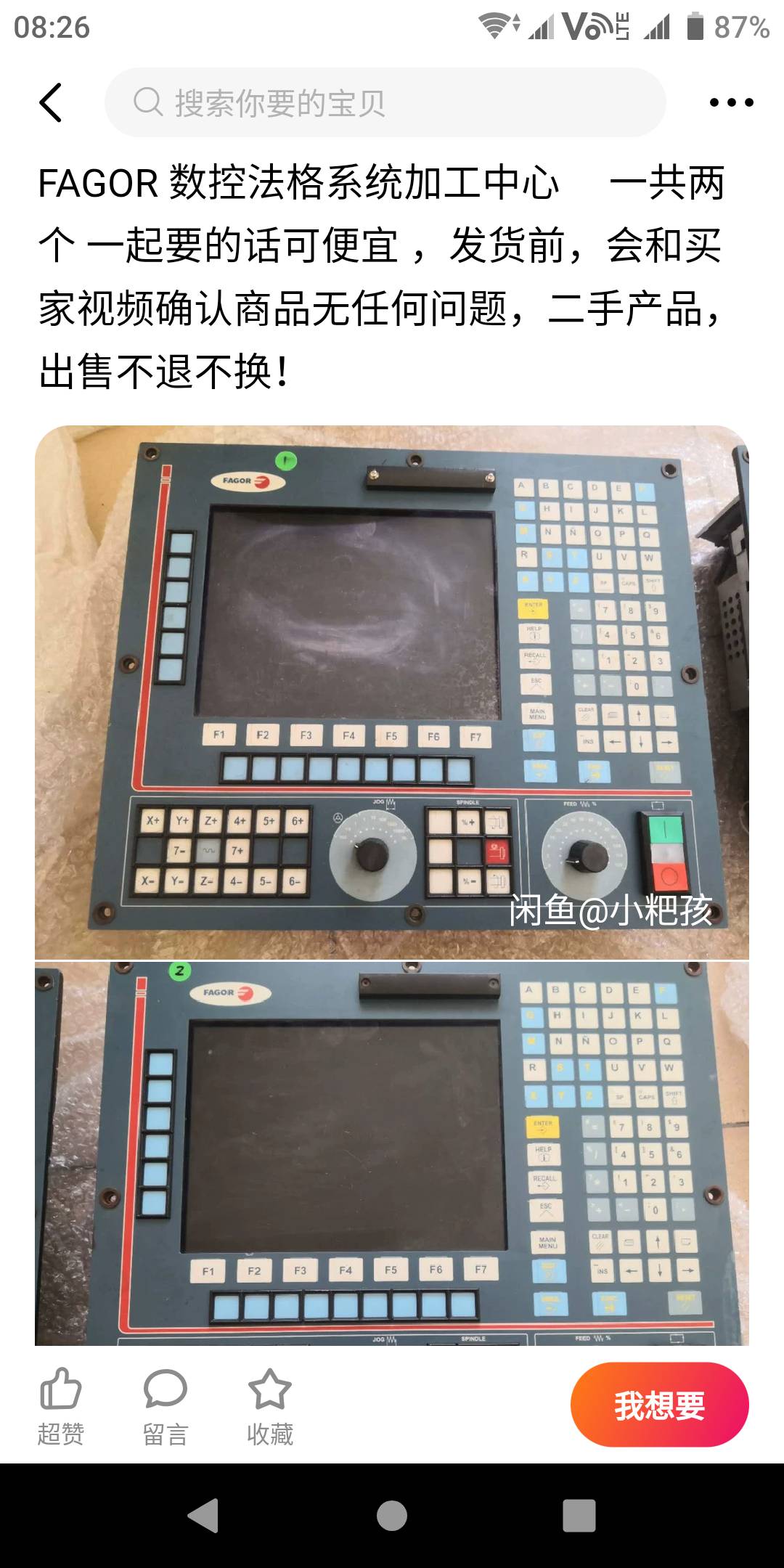

像网上那些二手的铣床系统.点胶机系统.机器人手柄适不适合用来控制雕刻机，这些二手的控制系统，应该比那些新的控制卡更稳定质量也更好，但没有使用安装说明，也没有接口板。使用过的玩家可以说说使用心得，把安装调试发到这里供大家研究

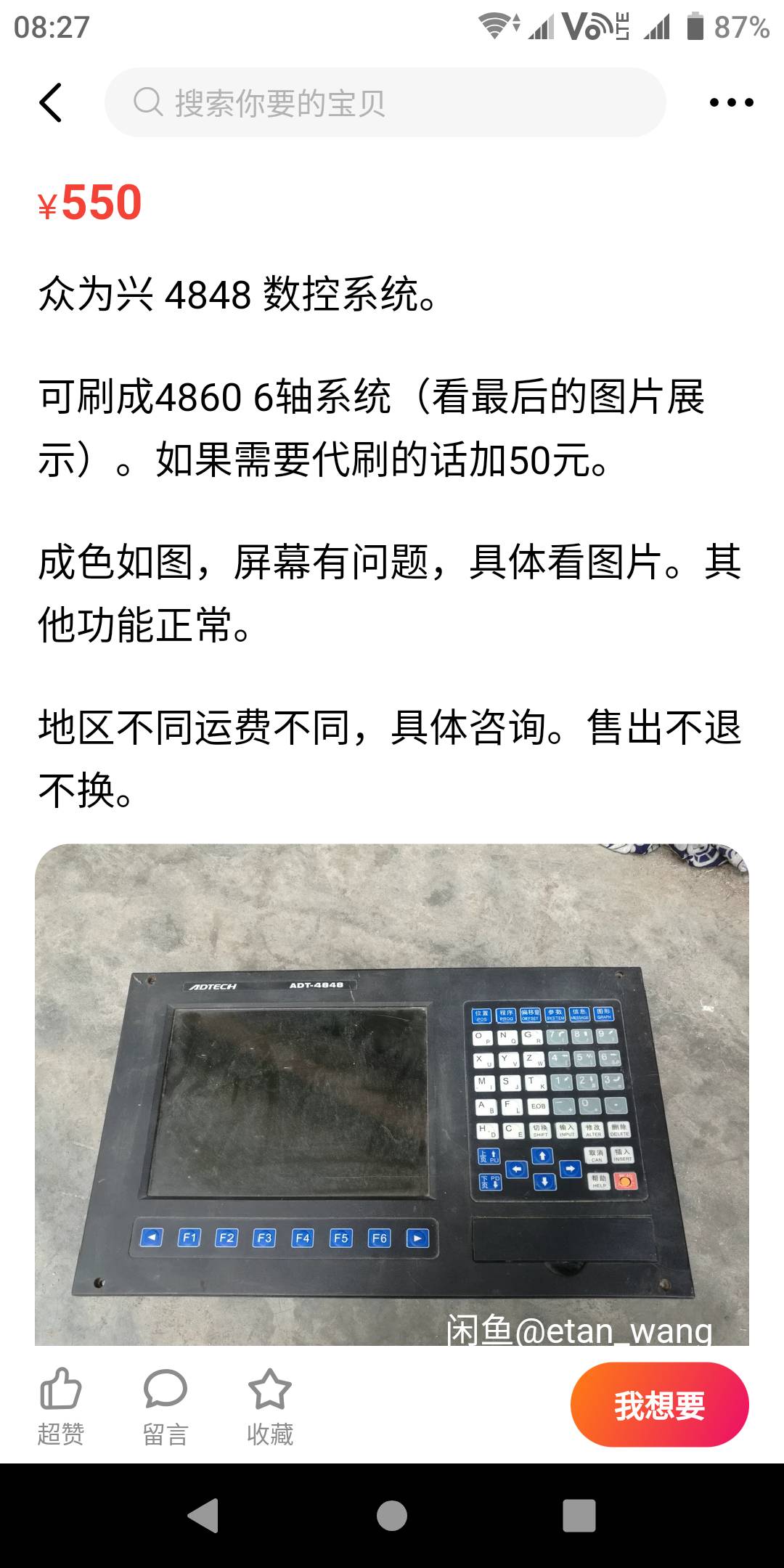

如众为兴的5/6轴，像这些如果能用的话，不是比那些脱机系统，dsp手柄强多了吗，还便宜

keithpupu · 发表于 2020-5-23 14:06:36

别瞎说论坛里有不少用这些的
但不是所有的控制系统都可用很多都是封闭系统或者总线系统没法用的

自己做雕刻机脱机控制器很稳定 ddsc 和磁动力 5轴带 rtcp  都非常好比mach稳定方便不是一点
毕竟没法控制windows端的pc机质量系统稳定问题甚至病毒端口质量优先权  CPU卡了，进程优先权都会影响，  新的mach板子都喜欢用USB， USB 容易受干扰，USB通讯也是模拟的com口每个PC机都不一样所以网上求助mach3出问题的是最多的你看到哪个帖子求助脱机控制器的bug吗？

烟雨长情 · 发表于 2020-5-23 19:09:24

4轴联动，用了锐志天宏A18S。5轴联动还没想好。

一路向西0605 · 发表于 2020-5-24 23:21:05

用过众为兴的4640、4848，现在用的维宏NK300B脱机，简单、稳定
