共同探讨饼干机改拉米诺手提机。

wujianhai · 发表于 2020-5-20 12:15:44

为啥扇齿要脱离？就不能在输出轴上铣直齿？扇齿不动输出轴上下动，这种结构汽车上很多见啊。参考变速箱结构

壹号木坊 · 发表于 2020-5-20 20:31:16

我在咸鱼上看到一个卖家，改装成功了，要3000多块钱

凡之代 · 发表于 2020-5-21 02:12:29

立品贵行装饰发表于 2020-05-19 17:11
7 _# g! a! Z" {5 E6 Z: i应该是起摆动锯片的。

应该是上下移动刀盘的设计

立品贵行装饰 · 发表于 2020-5-21 12:56:17

看视频应该是摆动，上下移动也可以，但上下移动有3个位置，锯片向上移动1.5毫米，向下移动1.5毫米，然后回到中间净止位置，用电磁控制上下位置好办，回中间位置启动时还要保持中间位置不上下串动还没想好怎么控制。

立品贵行装饰 · 发表于 2020-5-21 13:04:36

为啥扇齿要脱离？就不能在输出轴上铣直齿？扇齿不动输出轴上下动，这种结构汽车上很多见啊。参考变速箱结构

立品贵行装饰 · 发表于 2020-5-21 13:14:27

用这种方式是可以，但得用伺服电机配合，这么小的伺服电机主轴上和饼干机锯片立轴上都要铣齿，而且饼干机立轴要接长后在机外加设伺服控制系统加工有难度数量1个不好找人做。有位师傅说淘宝上可定制能发个链接吗？

立品贵行装饰 · 发表于 2020-5-21 13:19:15

立品贵行装饰发表于 2020-05-21 13:04* T: s, D$ N0 ^) w. w2 L1 K& e6 F
为啥扇齿要脱离？就不能在输出轴上铣直齿？扇齿不动输出轴上下动，这种结构汽车上很多见啊。参考变速箱结构

这种结构电动调节阀门就有，加工不便，现在是想有更优化方便自己加工的方法吗。

baihan · 发表于 2020-5-21 13:45:17

本帖最后由 baihan 于 2020-5-21 14:13 编辑

看了下视频感觉挺复杂的。刀片先是正常转动推到头时瞬间垂直上下运动一下然后继续正常转动接着缩回去。看到有国产拉米诺机器没原厂高明是用步进电机控制刀片上下运动 3300块钱。

baihan · 发表于 2020-5-23 00:06:47

咸鱼上一看好多卖的有和原厂一样的结构的不用步进电机。价格都是3500。

凡之代 · 发表于 2020-5-23 08:21:33

是的搞出来就好了闲鱼那个买得贵

凡之代 · 发表于 2020-5-23 20:19:15

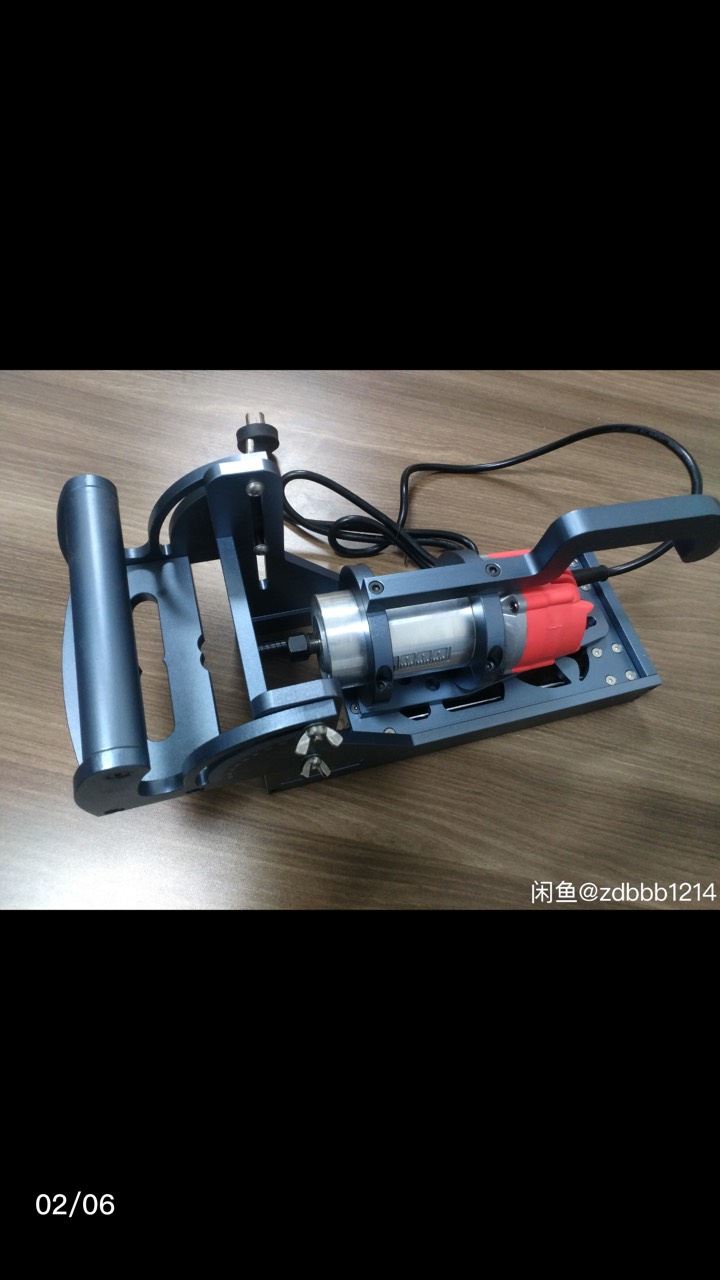

就用这个仿费斯托铣机十拉米诺钻头改更好改！

立品贵行装饰 · 发表于 2020-5-25 19:54:41

这种铣刀也是要摆动才能开出T形槽吧，期待你的成功。

捱多年 · 发表于 2020-5-26 23:22:21

凡之代发表于 2020-05-23 20:19+ ^1 {; ?2 i c. t9 q+ O1 \! ]
就用这个仿费斯托铣机十拉米诺钻头改更好改！

这种用仿型就能切出需要的形状吧，看过视频用三轴开没有3轴可以用仿型

捱多年 · 发表于 2020-11-1 17:03:51

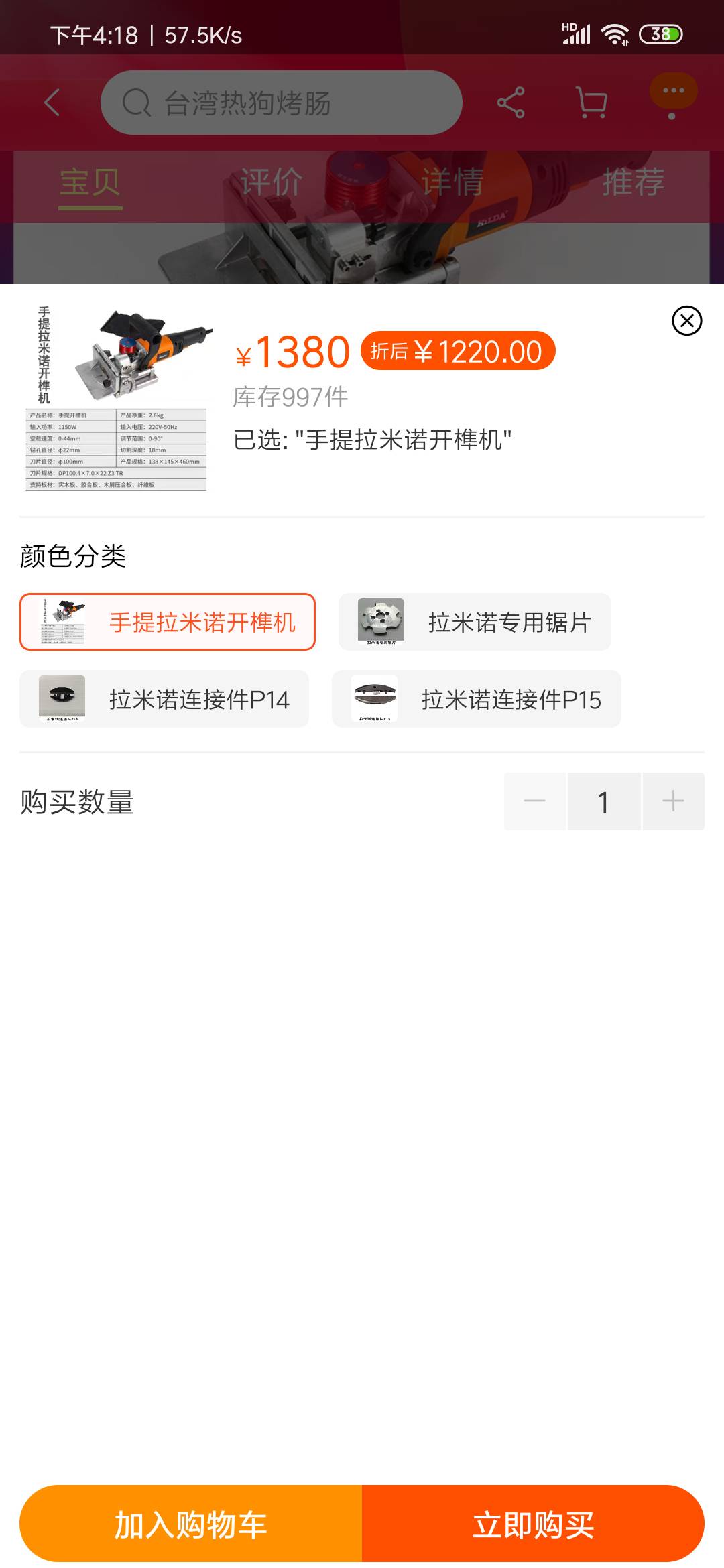

今天无意看到只要千二了？

johnkingcn · 发表于 2020-11-26 09:45:55

本帖最后由 johnkingcn 于 2020-11-26 14:52 编辑

感觉可以用花键的方式来解决刀片上下移动的问题。步进电机加花键基本可以实现功能了，可惜我的工作室要明年才能搞定不然可以试试改造了。
