这个车床如何车螺纹

xzzw

; U" `3 c$ k% n) J7 S- l- w0 W1 p

遥远的村长 发表于 2020-5-13 21:27
第一个表是车外圆的进给量对照表，共有ＡＢＣＤ4个挂轮组合，不同的齿数对应不同的进给量，ＢＣＤ三个齿轮 ...

  K6 J' k9 K6 c7 H3 D7 v4 L村长解释得很清楚，看懂了表，挂轮的组合我的理解是这样的不知对不对？这个车光面表中Ａ轮接主轴，ＡＢ在同一个轴上，Ｂ齿轮接Ｃ，ＣＤ在同一轴上，Ｄ齿轮接走刀齿轮。

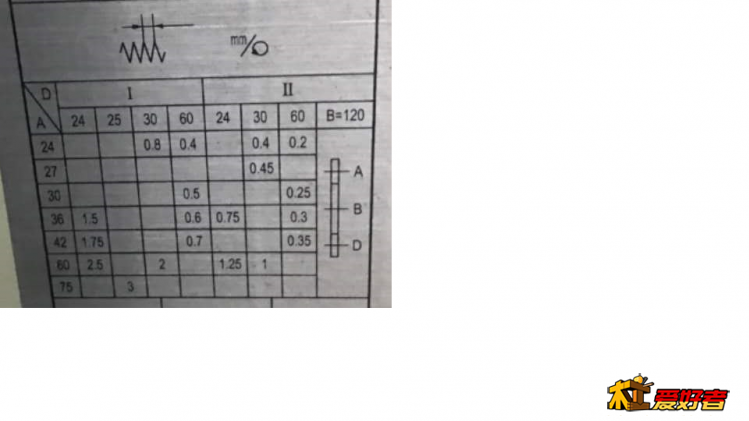

这车螺纹的表中ＡＢＤ三个齿轮在同一平面上，主轴接Ａ，ＡＢＤ三个齿轮依次咬合，Ｄ接走刀齿轮。这样理解对不？村长再指导下

! f+ {, B1 {! J8 _

遥远的村长

xzzw 发表于 2020-5-14 10:31
3 x0 f3 V% `6 @( M村长解释得很清楚，看懂了表，挂轮的组合我的理解是这样的不知对不对？这个车光面表中Ａ轮接主轴，ＡＢ在 ...

: O: {8 K; s) b2 m5 O不对，ＢＣ在同一根轴上。车螺纹的时候，只用ＡＢＤ三个轮，Ｃ轮不用。
1 @! ?' L  C2 M0 J, }9 u6 T6 K

xzzw

遥远的村长 发表于 2020-5-14 14:38
; V! a* ^! [! m  P8 N1 y不对，ＢＣ在同一根轴上。车螺纹的时候，只用ＡＢＤ三个轮，Ｃ轮不用。

/ B6 N9 n9 D+ G! B+ P: s6 L, s- q理解了，多谢村长。那车螺纹时主轴速度有没有要求，从这两个表中看不出

sha_hong

xzzw 发表于 2020-5-14 14:58
理解了，多谢村长。那车螺纹时主轴速度有没有要求，从这两个表中看不出

! n: c4 n0 \- y4 V+ j; Y挂轮的目的是产生需要的螺距，即主轴转一周，拖板移动多少距离。。。
8 [, ?! B0 S+ S理论上跟主轴转速没关系，不过新手还是慢点好。。
