PM刀轴界限

曾坚 · 发表于 2020-5-9 12:13:11

tiantang198601 发表于 2020-05-09 12:11

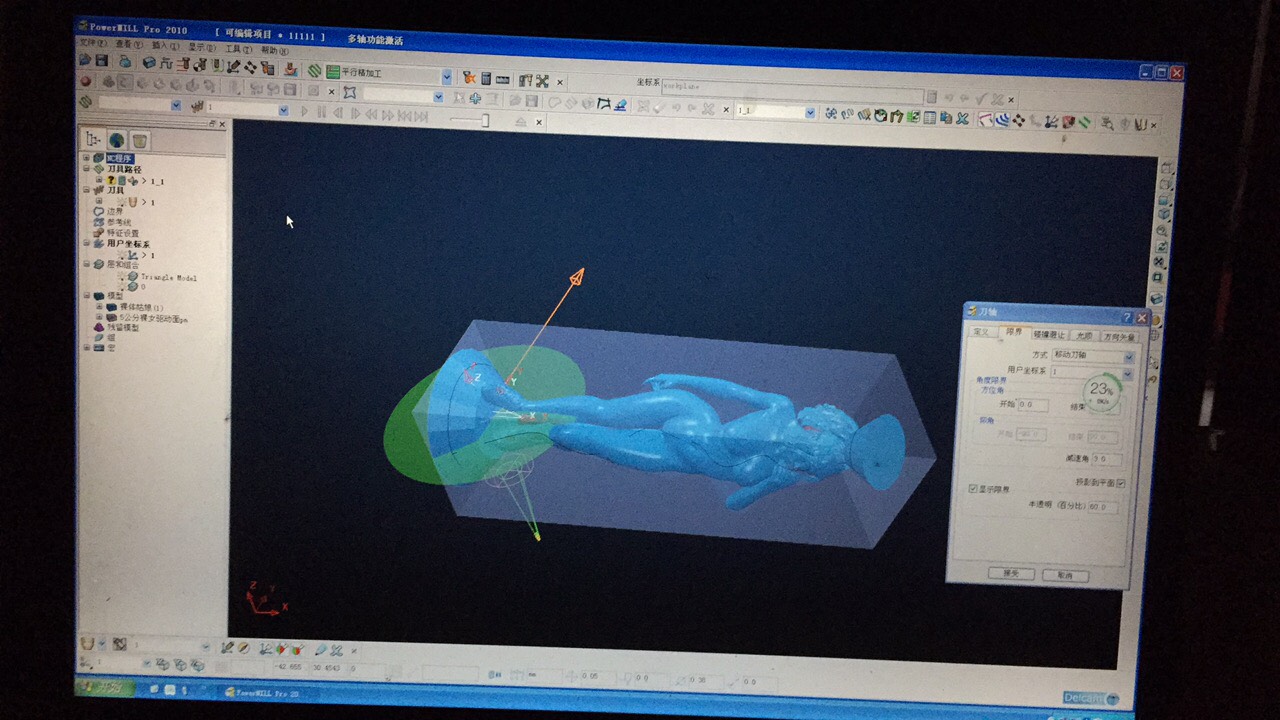

6 O! @" C6 I4 R& |6 @9 F0 W7 R5 P你看看你激活的是哪个坐标系

我只建一个坐标系，而且是和世界坐标系相同

曾坚 · 发表于 2020-5-9 12:17:03

tiantang198601 发表于 2020-05-09 12:11
- s/ ?( X, f+ [5 W你看看你激活的是哪个坐标系

大哥你雕的美女出浴是pm出的吗？

tiantang198601 · 发表于 2020-5-9 12:29:10

PM至少要建立两个坐标系，毛坯坐标系，还有你的加工坐标系

tiantang198601 · 发表于 2020-5-9 12:29:35

是PM出的

tiantang198601 · 发表于 2020-5-9 12:30:29

建议坛子里找个教程看看，再研究下

曾坚 · 发表于 2020-5-9 12:35:07

nini21800 发表于 2020-05-09 06:55
5 z% _& m1 |! o1 l: _# I8 b三四轴就是垂直的，五轴可以0~90度。

曾坚 · 发表于 2020-5-9 12:39:55

tiantang198601 发表于 2020-05-09 12:30! [5 Y$ p5 a3 g6 x* `
建议坛子里找个教程看看，再研究下

好的，继续学习

木头就是木头啊 · 发表于 2020-5-9 12:42:29

你如果想要圆柱毛胚，就要先建立一个Z轴穿过轴心的坐标系，命名为毛胚坐标系，你的坐标系还没弄明白，搜下教程学习吧，PM的坐标系整明白了才好用，前期如果坐标系没整明白，后期会各种问题

曾坚 · 发表于 2020-5-9 14:27:11

木头就是木头啊发表于 2020-05-09 12:42
& U% ~! b) H& g5 g# v* I5 C5 ]你如果想要圆柱毛胚，就要先建立一个Z轴穿过轴心的坐标系，命名为毛胚坐标系，你的坐标系还没弄明白，搜下教程学习吧，PM的坐标系整明白了才好用，前期如果坐标系没整明白，后期会各种问题

自己估计肯定是坐标系没慬透，因为我听不懂你说的话，

nini21800 · 发表于 2020-5-9 22:33:44

曾坚发表于 2020-5-9 11:41
, [9 [) }& e2 G# v你一定是个高手，看过你帖子了，你的作品都很高级了，你能帮我看看我哪里没有设置好，我是想做个曲面投影 ...

我也不会ＰＭ，听说ＰＭ的坐标麻烦，所以我用了精雕软件。看样子你是视图时选择了正确的坐标，毛坯和路径没选对坐标。

曾坚 · 发表于 2020-5-10 18:12:40

tiantang198601 发表于 2020-05-09 12:053 q# `/ G" T( f) e9 y$ M: G: O
坐标系选的不对

后来试了一下应该是这样的，写程序的时候选Z横穿模型的，后处理时候选坐标就要选X轴横穿模型的对吗？

曾坚 · 发表于 2020-5-10 18:16:24

tiantang198601 发表于 2020-05-09 12:29
( E$ ?7 U4 i4 M8 s1 p4 sPM至少要建立两个坐标系，毛坯坐标系，还有你的加工坐标系

毛坯坐标系应该和编刀路坐标系相同的吧

曾坚 · 发表于 2020-5-10 18:17:05

曾坚发表于 2020-05-10 18:16
, q2 U) A4 t6 c& n" m. [! q# r毛坯坐标系应该和编刀路坐标系相同的吧

谢谢你的提示

dongbingchang · 发表于 2020-5-10 22:21:15

正反轴三个坐标搞清楚哈，轴坐标用在圆柱毛胚和曲面加工，前倾侧倾，投影到平面，移动刀轴坐标远轴坐标，pm倒动面做好了加工效果不会比精雕掠过的多，

tiantang198601 · 发表于 2020-5-11 11:12:12

曾坚发表于 2020-5-10 18:16
$ W5 V0 D4 n0 x, [/ Y0 u4 T毛坯坐标系应该和编刀路坐标系相同的吧

毛坯坐标系用于毛坯建立，加工坐标系用于刀路生成，这个看你怎么定义这两个坐标系了，教程上说的比较清楚，可以再研究下
