刚做了一台小五轴机，Mach3软件不会弄请教老师

lzqwq · 发表于 2020-5-8 10:54:07

tiantang198601 发表于 2020-5-8 08:299 t: Y# _) Q# I0 H/ @. Z
你这主轴电机用的什么电机，噪音怎么样

电机用的是直流有刷电机，就是外国电动工具上的电机，这个功率密度大，这么小320W，用12V57A开关电源驱动动力很足，连电源带电机成本才100左右，噪音比较大但是比角磨机或修边机要小得多，和1.5KW的水冷主轴噪音差不多

lzqwq · 发表于 2020-5-8 11:11:05

lztian 发表于 2020-5-8 09:21

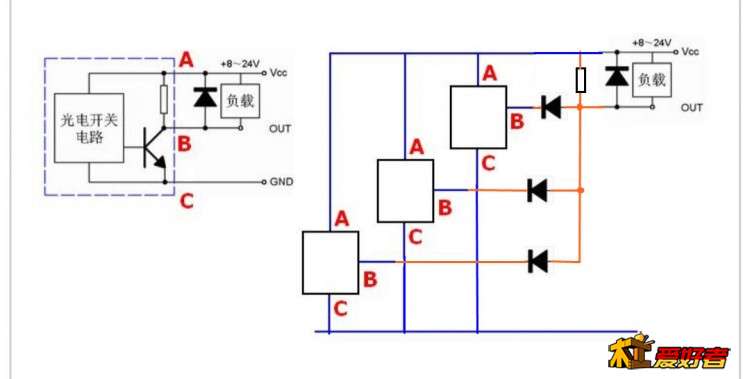

非常感谢，这是串联接法吧，我的光电开关是常开的实现起来有点麻烦，你看看我这样行不，用二极管隔离，同时也就形成了或门，我感觉应该可以，但是问了卖家老师，他说可能不行，我没敢接，谢谢你了

lztian · 发表于 2020-5-8 11:18:46

lzqwq 发表于 2020-05-08 11:11
; f; O7 X; s* I; _ k& ?( @+ G非常感谢，这是串联接法吧，我的光电开关是常开的实现起来有点麻烦，你看看我这样行不，用二极管隔离，同时也就形成了或门，我感觉应该可以，但是问了卖家老师，他说可能不行，我没敢接，谢谢你了

不用，按图就好，相当于常闭串联，

来自安卓APP客户端

lzqwq · 发表于 2020-5-8 11:22:43

lztian 发表于 2020-5-8 11:18
2 C, s5 ~ [( _5 m0 r不用，按图就好，相当于常闭串联，

非常感谢，我在琢磨琢磨，如果这种方式可行我还是用这样的方式，昨天晚上改了接线，用了所有的输入口，这样就没有自动对刀了，如果这样行我再改回来，非常感谢

泡沫0o · 发表于 2020-5-8 15:31:49

摆头后处理好麻烦

来自安卓APP客户端

lzqwq · 发表于 2020-5-8 16:40:28

泡沫0o 发表于 2020-5-8 15:31/ A) s, C3 k$ b1 ]& a) d* q! {
摆头后处理好麻烦

现在还没找到后处理，正在学习

lztian · 发表于 2020-5-8 23:37:22

lzqwq 发表于 2020-05-08 11:22
8 @! {# Q% c& o# I9 B, y9 W* v非常感谢，我在琢磨琢磨，如果这种方式可行我还是用这样的方式，昨天晚上改了接线，用了所有的输入口，这样就没有自动对刀了，如果这样行我再改回来，非常感谢

成功了吗

来自安卓APP客户端

泡沫0o · 发表于 2020-5-9 00:58:22

lzqwq 发表于 2020-05-08 16:40
; p6 d% f6 A- Z# F现在还没找到后处理，正在学习

听说500块能买到，，，

来自安卓APP客户端

znz · 发表于 2020-5-9 09:45:33

lzqwq 发表于 2020-05-08 11:22 [9 `' n5 b7 E: R) |* T0 P; H
非常感谢，我在琢磨琢磨，如果这种方式可行我还是用这样的方式，昨天晚上改了接线，用了所有的输入口，这样就没有自动对刀了，如果这样行我再改回来，非常感谢

用个五轴手轮吧……
…………

来自安卓APP客户端

wuxianbest · 发表于 2020-5-9 10:23:47

lzqwq 发表于 2020-05-07 16:23
, v+ H3 A; x# k0 O3 V c本帖最后由 lzqwq 于 2020-5-7 16:59 编辑
3 ^1 A% c- o+ e+ {; X8 ~, H, @
0 }& C, x7 p( D; }1 v% @' e0 Y! r" m6 O% G7 P5 o5 t
非常感谢，不是设置的问题，是几个原点开关（光电型的）怎么接入到接口板的问题，如果是机械开关就直接并联了，但我选用的是光电开关，我不是很懂，我想用几个二极管接到各光电开关输出端，组成或门的形式，卖家老师说可能不行，我就不敢试了，怕烧了接口板，还不想用机械开关，这怎么办呢
# V& v% l1 _+ x1 C7 p; v2 } v刚才没仔细看以为你引用的我的接口板，你这个接口板有几个输入端子，我那个只有一个，或者把备用用上才两个，我最起码要用4个吧XYZB，谢谢了

所有接近开关接继电器，继电器接板子

来自安卓APP客户端

lzqwq · 发表于 2020-5-9 16:50:12

lztian 发表于 2020-5-8 23:37
& f; i5 F0 \+ L9 p A0 J3 R0 L, |成功了吗

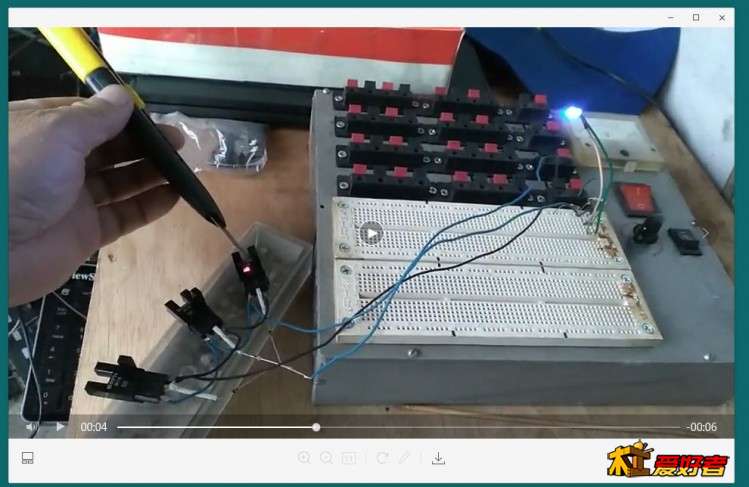

谢谢您的关心，我把接线改了后，总想试试用一个口，就又改了回来，是按我的思路先用并联形式看看，为了保险现在面包板上试的，结果很成功，就开始正式接线了，但是马上又想到，一个入口可能不行吧，这是当原点开关用的，每个开关动作后要有一个归零的动作，那一个入口，Mach3确定是哪个呢？所以觉得卖家老师说的可能不是烧板的问题，是没法判断的问题吧，是不是还得一个开关一个入口才对，这样才能确定每个轴的归零动作？但起码我确定了，光电开关可以并联输出，当或门用，可以实现限位作用。视频发不上来不会发
