各位大佬，问一问关于五轴减速机和自锁结构的问题

fobyellow · 发表于 2020-5-6 13:44:08

三个一发表于 2020-5-6 05:207 W5 u' |# l( h$ H
用rv减速机的话，定轴加工时，自锁结构有什么好办法么？

要是让我开脑洞的话，我觉得用液压的比较靠谱，在回转机构的两侧或者轴上做一个薄壁的零件，留10um左右的间隙，液压的作用下发生变形，把传动部分抱紧，做在轴上要求高一些，如果做在回转机构的外侧要求可能会低一些

三个一 · 发表于 2020-5-6 13:46:56

fobyellow 发表于 2020-05-06 13:32
' |! R6 s3 {0 d) ~/ ^你这个问题是比较专业的问题了，我觉得就算知道了方法也很难做出来，论坛里面有朋友用摩托车的刹车片做了锁止结构，不知道好不好用。
8 l2 h% [3 M3 J0 @5 c我自己做的车床尾座和中拖板都安装在一条线轨上，也想做个可以锁止的机构，查了瑞士的施耐博格有这种液压的锁止器，资料很全，就是做不出来

刹车片不好使吧，那东西精度和刹车行程相对太大了，当然没用过，我想法是看能不能弄成电磁锁紧，成本低些

fobyellow · 发表于 2020-5-6 14:41:50

三个一发表于 2020-5-6 05:46
. b% k) F5 J e% b+ P8 H刹车片不好使吧，那东西精度和刹车行程相对太大了，当然没用过，我想法是看能不能弄成电磁锁紧，成本低些

我搜了下，真有这个东西，你看下关键字液压锁紧轴套

三个一 · 发表于 2020-5-6 14:49:39

fobyellow 发表于 2020-05-06 14:41
: [) d" R! u1 z& H: @我搜了下，真有这个东西，你看下关键字液压锁紧轴套

非常感谢，我来看看

三个一 · 发表于 2020-5-6 14:54:32

fobyellow 发表于 2020-05-06 14:41% d. f" p% b! O. s& x/ L
我搜了下，真有这个东西，你看下关键字液压锁紧轴套

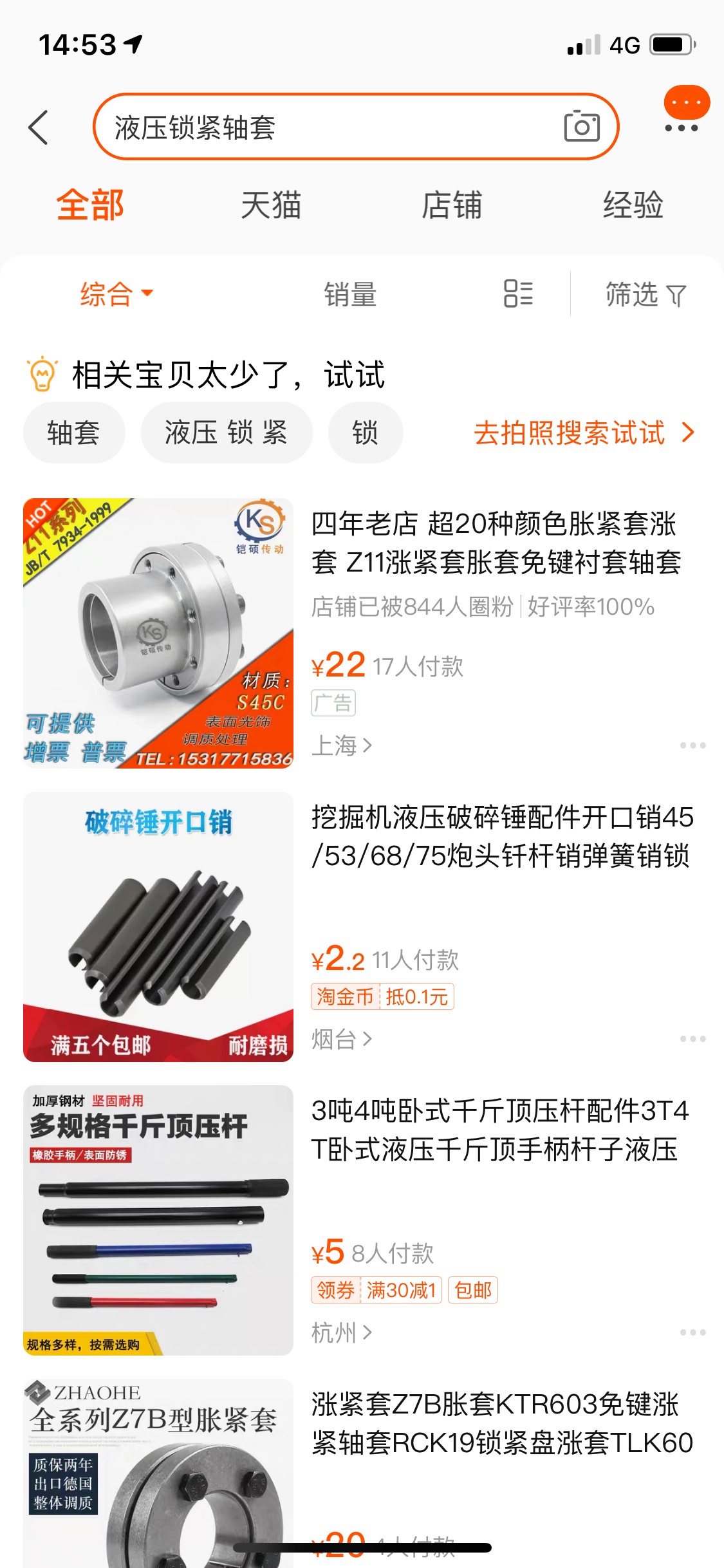

我没搜到相关的东西呀

fobyellow · 发表于 2020-5-6 15:20:38

三个一发表于 2020-5-6 06:54( T3 O# I) a& s# u( `( J4 @. S
我没搜到相关的东西呀

没有成品，百度上有制作资料

三个一 · 发表于 2020-5-6 16:00:02

fobyellow 发表于 2020-05-06 15:205 ?2 }5 l, a/ G; f# K: U7 O
没有成品，百度上有制作资料

OK，谢谢

我舞影凌乱 · 发表于 2020-5-6 22:01:30

用带刹车的伺服不知道行不行，在需要定住的时候，使用继电器把刹车刹住，我觉得难点在于你的nc程序里面用什么控制锁紧，你需要后处理进行锁紧代码输出吧，锁紧代码你准备怎么搞也是一个问题还有你的控制卡和系统支持输出锁紧不

lvsq · 发表于 2020-5-7 01:11:06

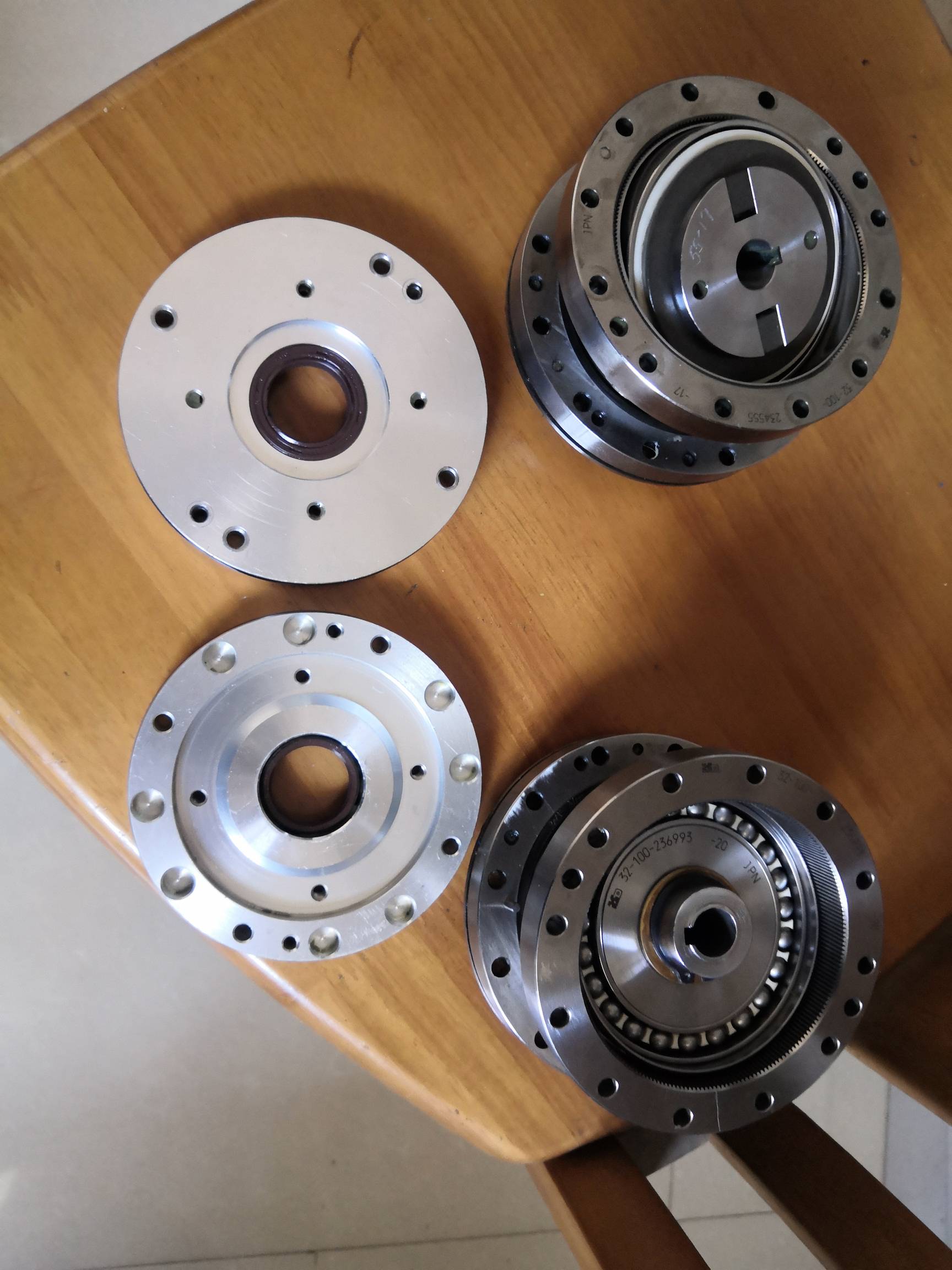

看你搞什么结构的了，摇篮结构的话，开粗慢点，要么四轴去开粗留一点余量五轴加工，我准备也搞一个谐波五轴用32-100谐波400W伺服电机，额定178nm，匀速输出最大281nm。

单摆单转台 · 发表于 2020-5-15 16:22:40

用直线电机做旋转轴

Xnsjx · 发表于 2020-5-15 17:49:18

减速机不需要锁定吧？你拧下减速机出轴，应该拧不动的吧

印钞机 · 发表于 2020-5-15 20:58:45

你的机器有多大，改装空间有多大。没空间就别想搞下去了

qq578307131 · 发表于 2020-5-15 22:27:06

闲鱼有卖做金属的摇篮，一个六万，如果几千就能搞定一个，那就好玩了
