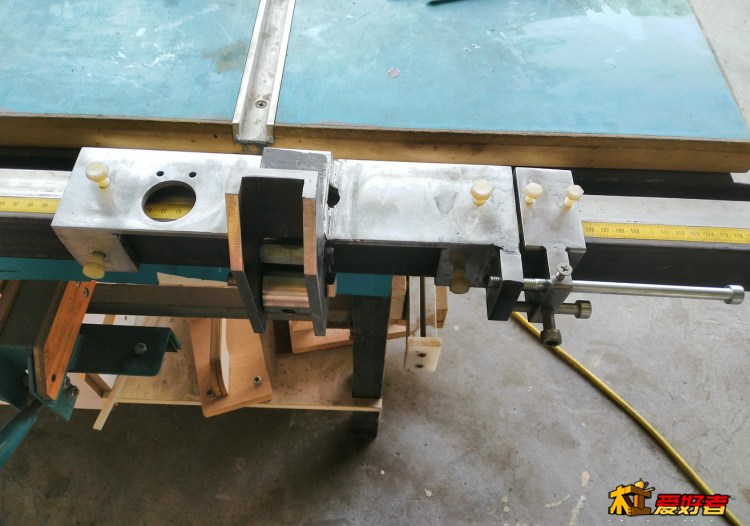

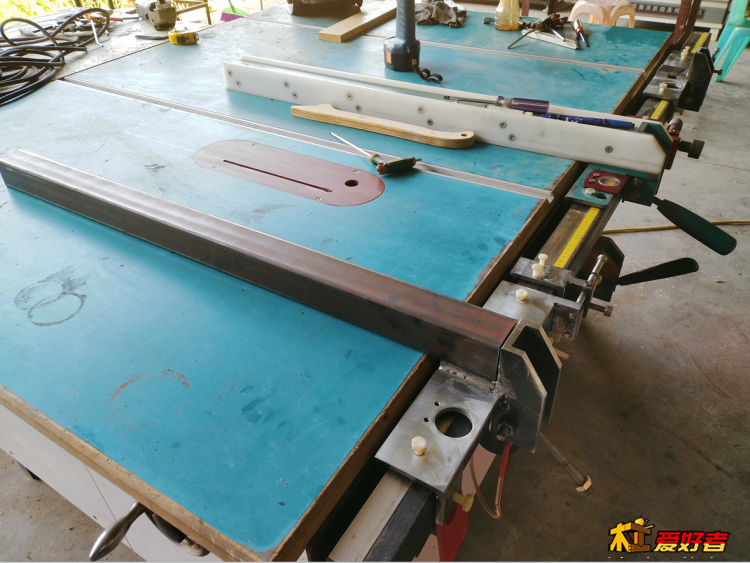

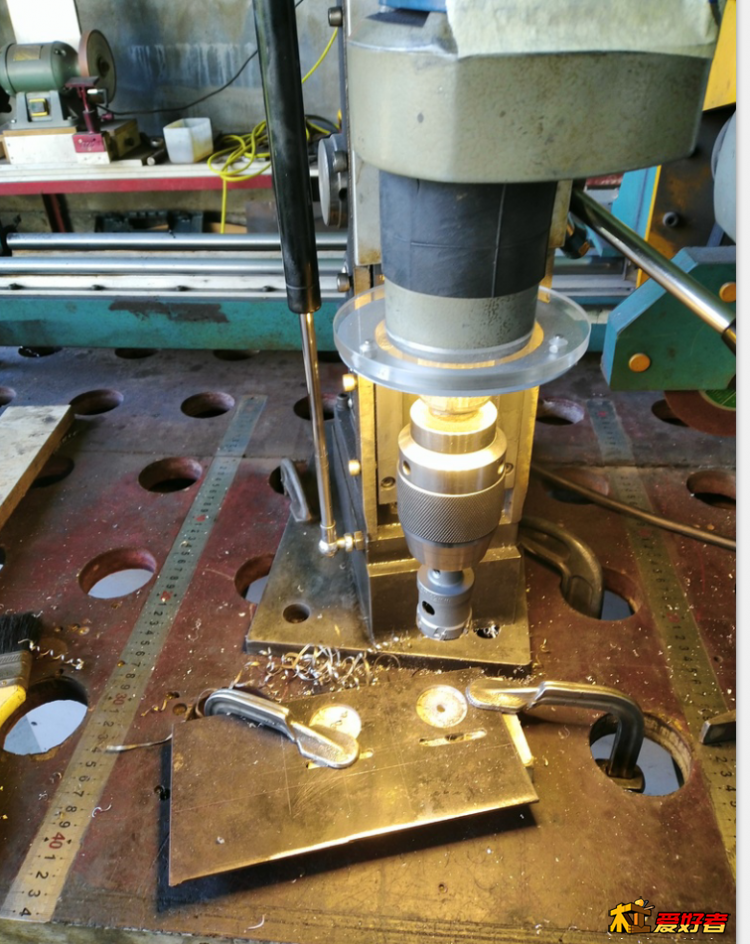

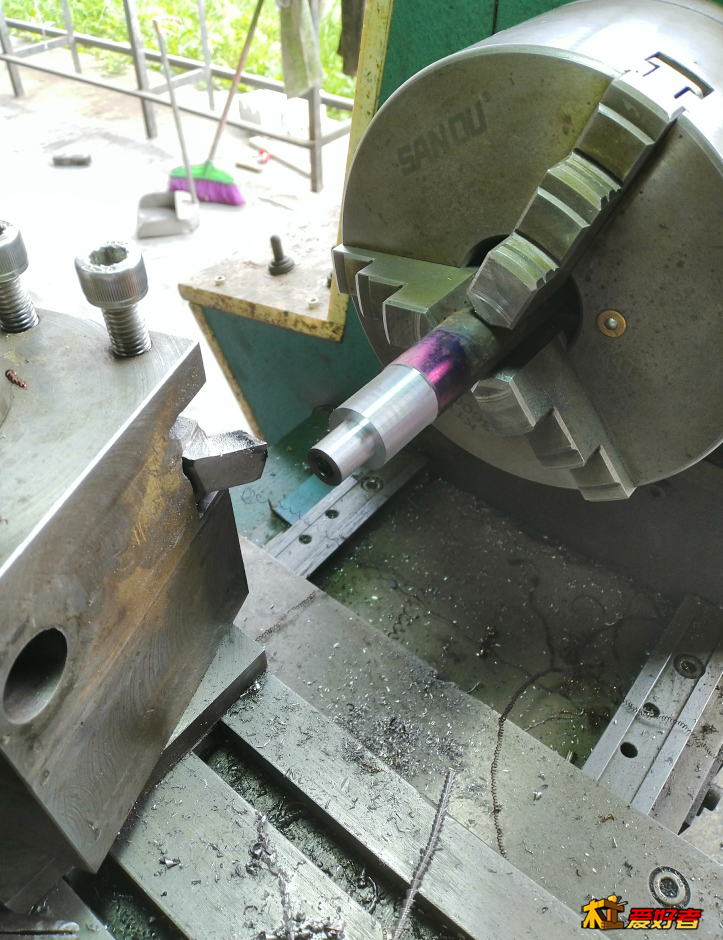

制作台锯T型靠山,带移动微调系统

yinyindc

# _/ s( q6 T* a; o' J2 g

规矩007 发表于 2020-5-2 17:11
. G) m- O; z0 w2 d5 R请教楼主，分度头的360度圆周刻度标尺，怎么做的？我无论怎么画，总不能规规矩矩的做出来。请指教一下！ ...

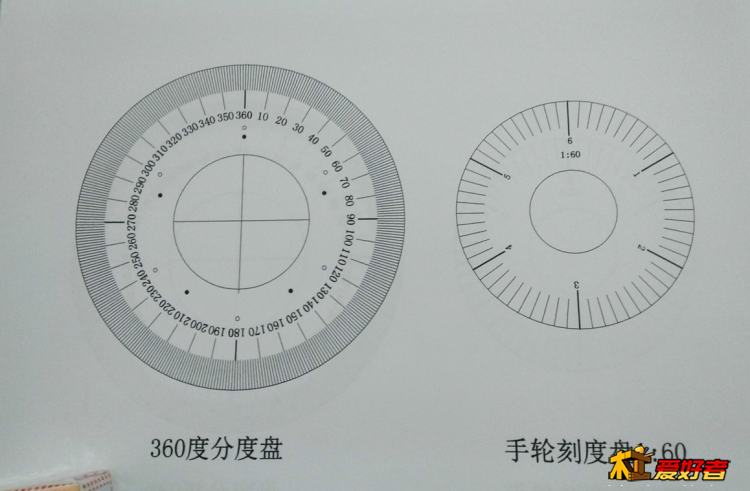

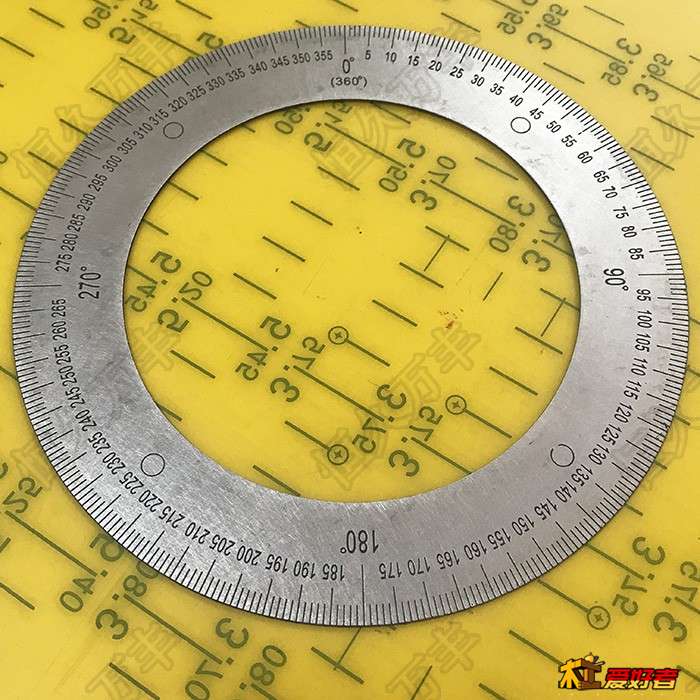

* j' }) e6 N* j4 q' j" E分度头上的360度圆周刻度标尺淘宝买的，如果手上有分度头可以用高度尺刻线，再粗糙点的cad分好打印出来手工搞定。谢谢关注。

yinyindc

! ~8 p5 ~9 r- I' g" a( @
感谢楼上众大师关注继续上图
. f4 ~, F2 x1 X  d  a! s" H3 Y

yinyindc

继续上图
! w/ G, J9 X! a" h+ y

规矩007

yinyindc 发表于 2020-5-2 19:50
  p$ p& C4 _$ ~8 B1 `% x分度头上的360度圆周刻度标尺淘宝买的，如果手上有分度头可以用高度尺刻线，再粗糙点的cad分好打印出来手 ...

1 o+ d( @) J! ?* d5 `+ ]多谢楼主的详细指教。我有一个1比30的减速器，有改造简易分度头的想法，看到楼主的制作，受到很大启发。再一次感谢。

yinyindc

规矩007 发表于 2020-5-3 15:57
多谢楼主的详细指教。我有一个1比30的减速器，有改造简易分度头的想法，看到楼主的制作，受到很 ...

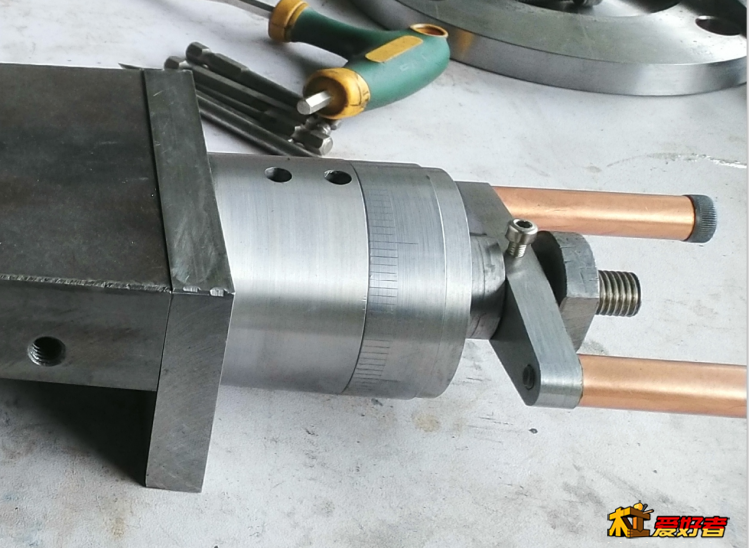

$ D% j4 ^( S% I# k% O( M2 S师兄客气了我减速器是1:60的,专业分度头是1:40,最好是自己做箱体,蜗杆加偏芯轴套,这样可以调节回差,精度更加有保证。需要资料加我,共同探讨。
3 E  k6 x  ^+ C( K

yinyindc

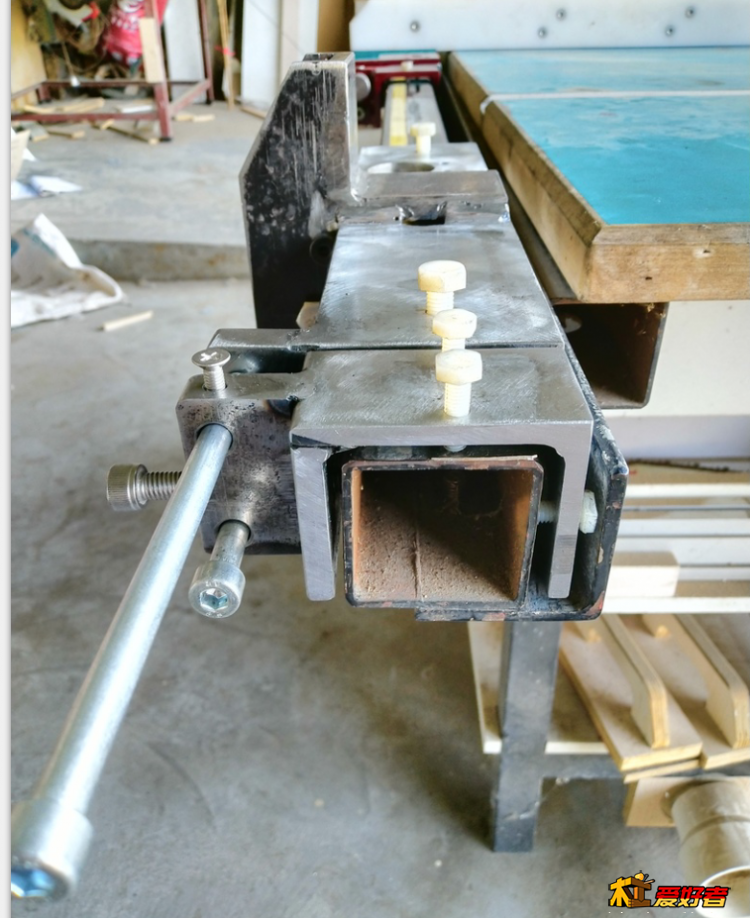

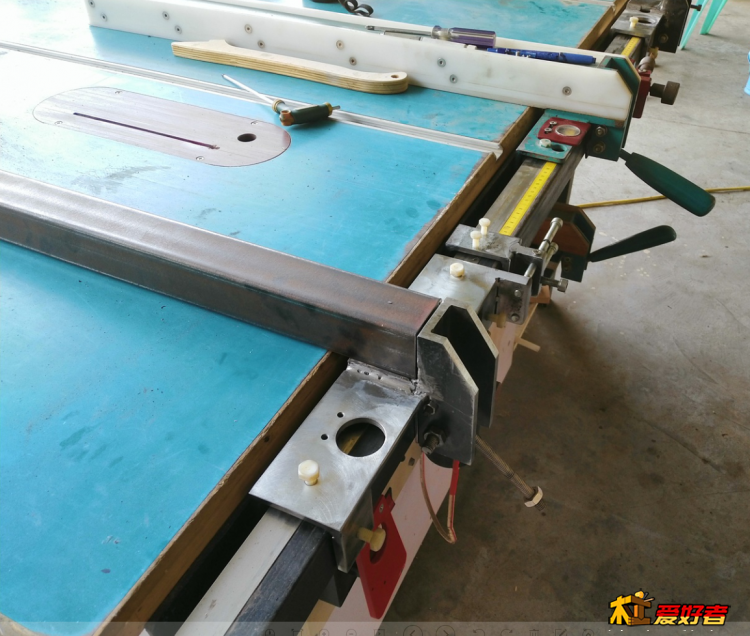

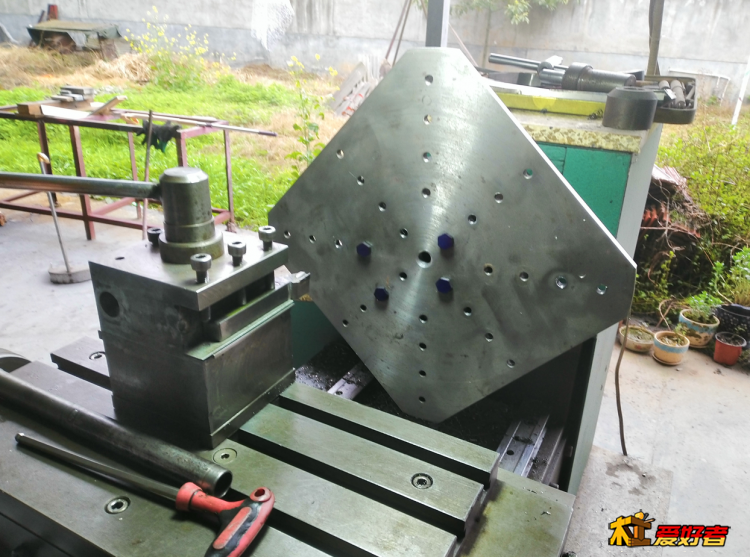

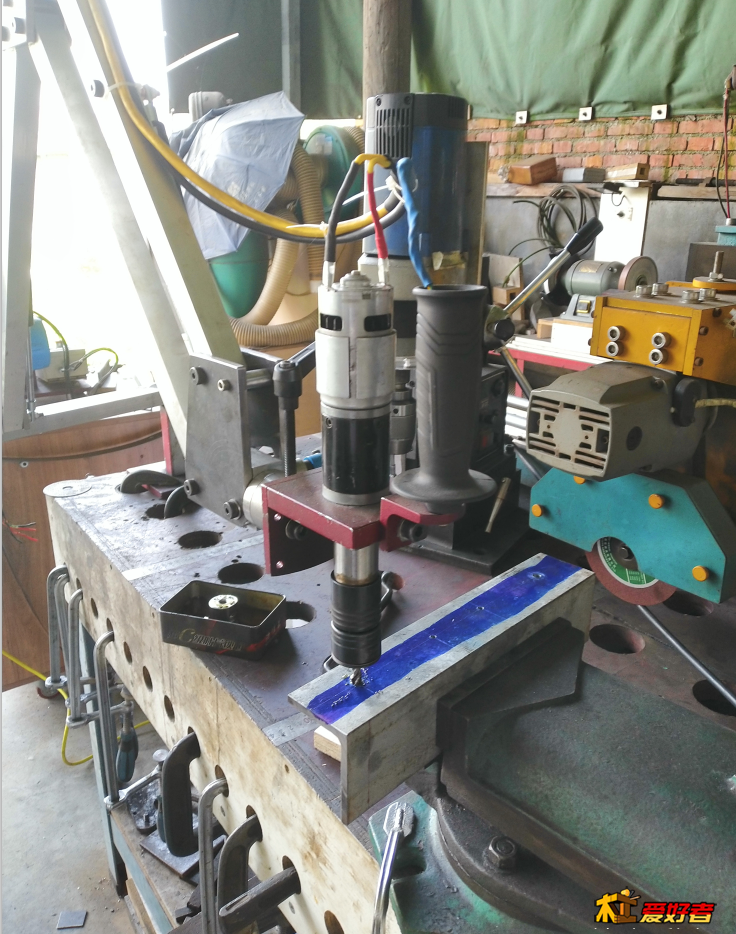

看来木友们对T型靠山热衷已经到极限了,反而喜欢上我的配角工具,继续上图

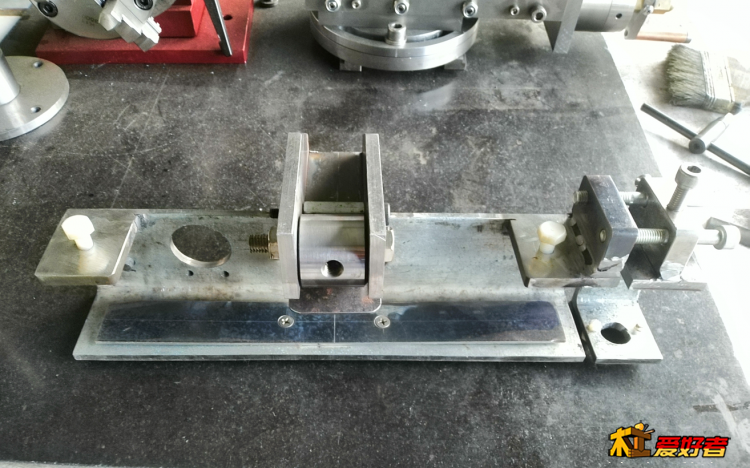

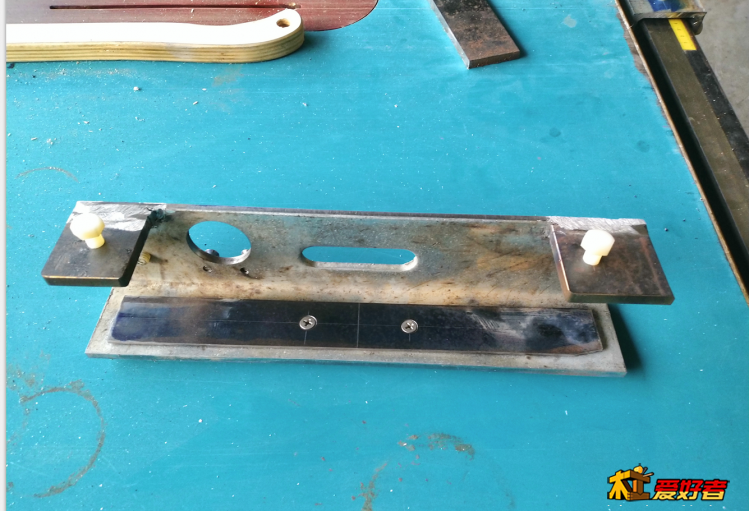

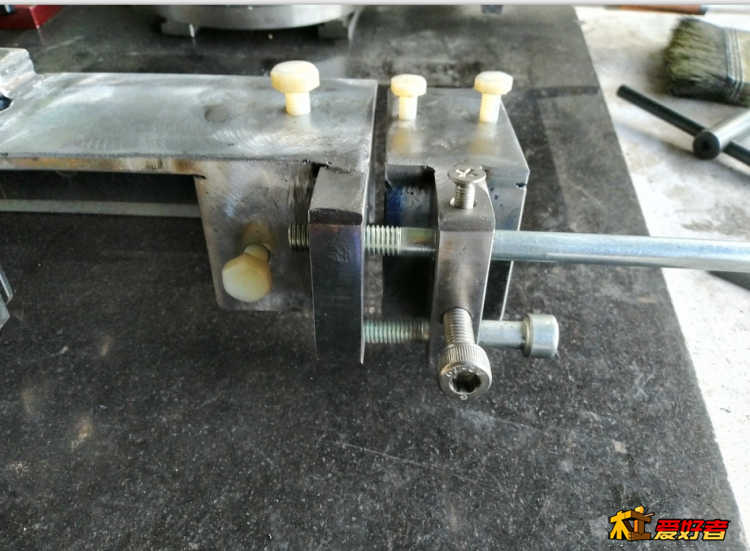

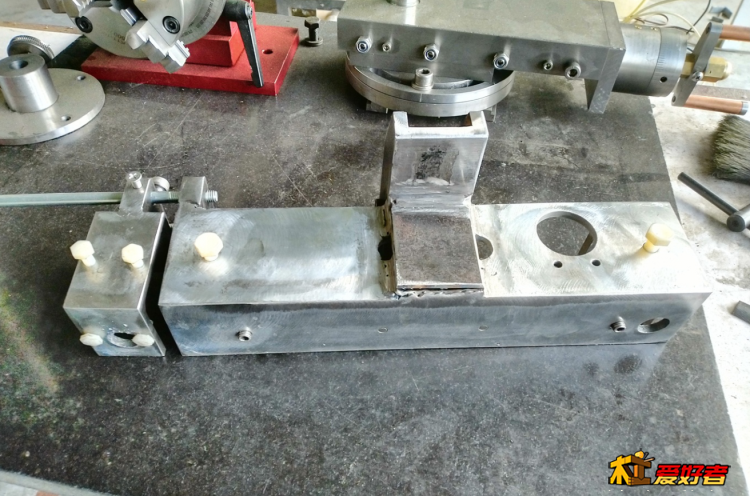

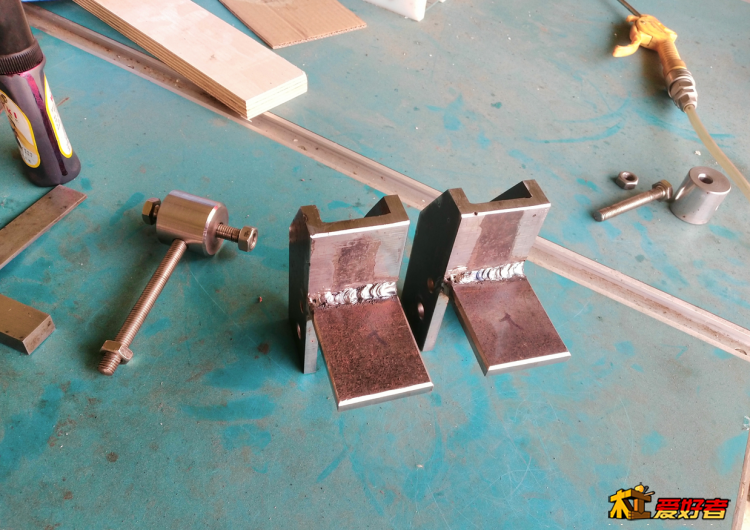

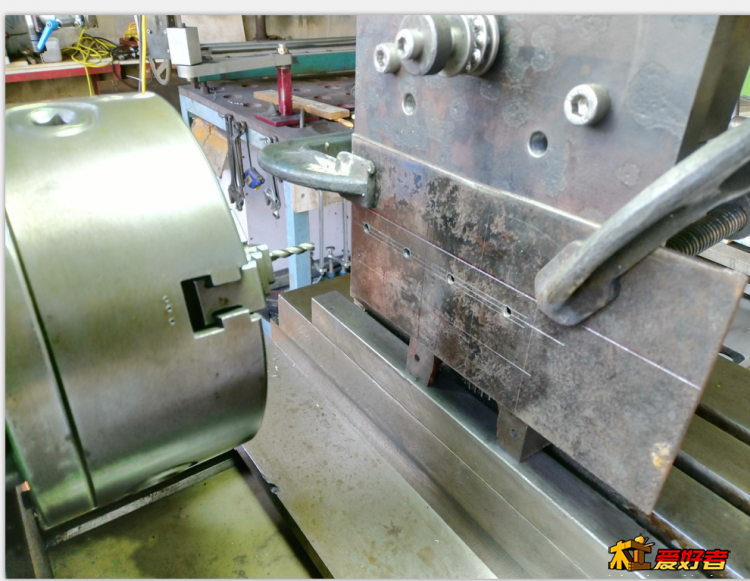

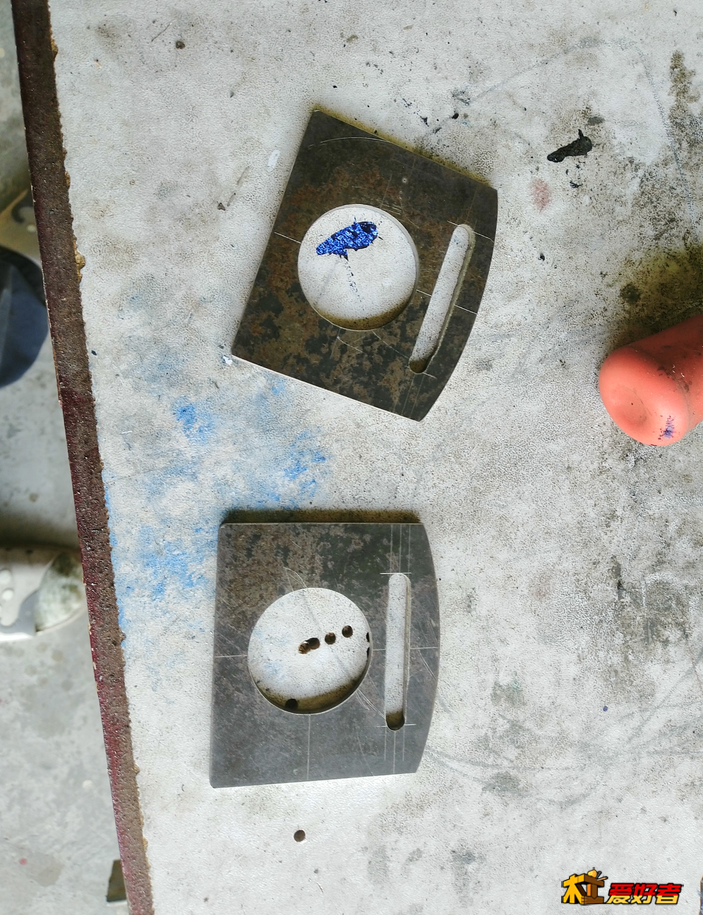

微调装置准备焊接

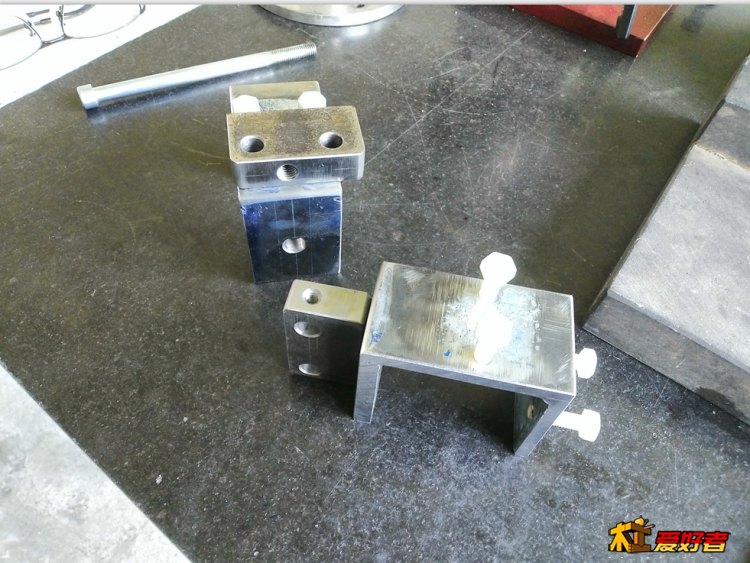

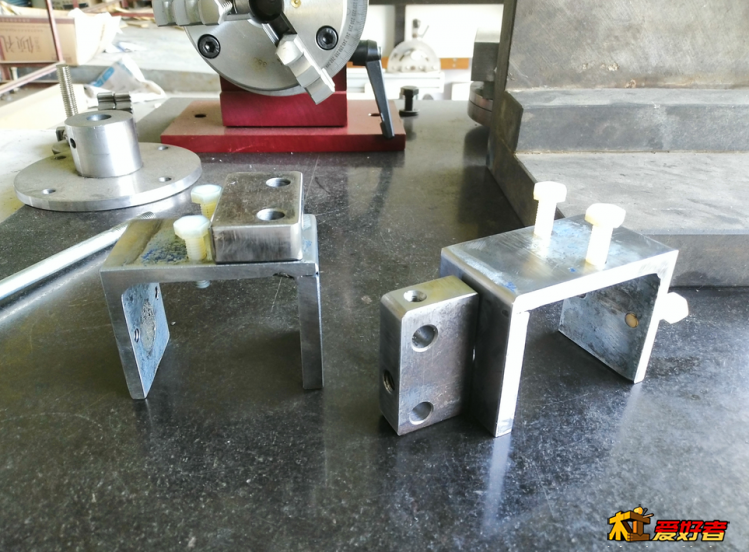

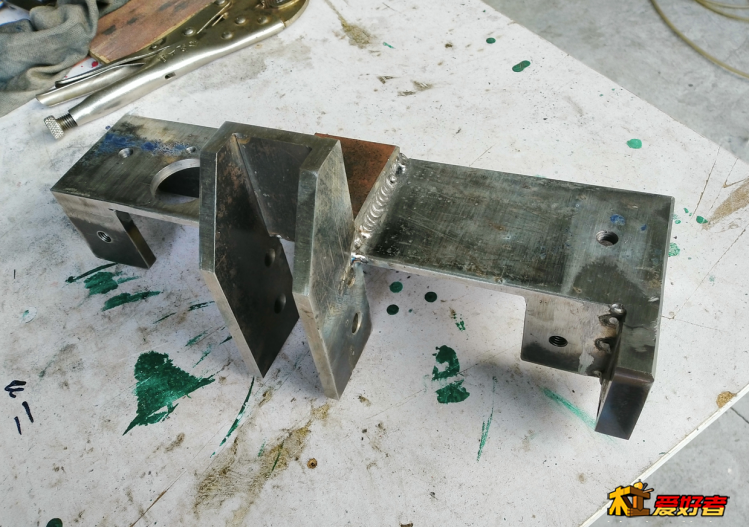

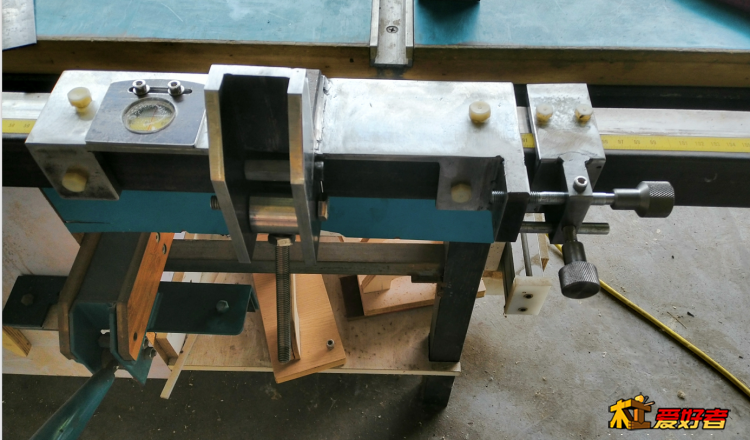

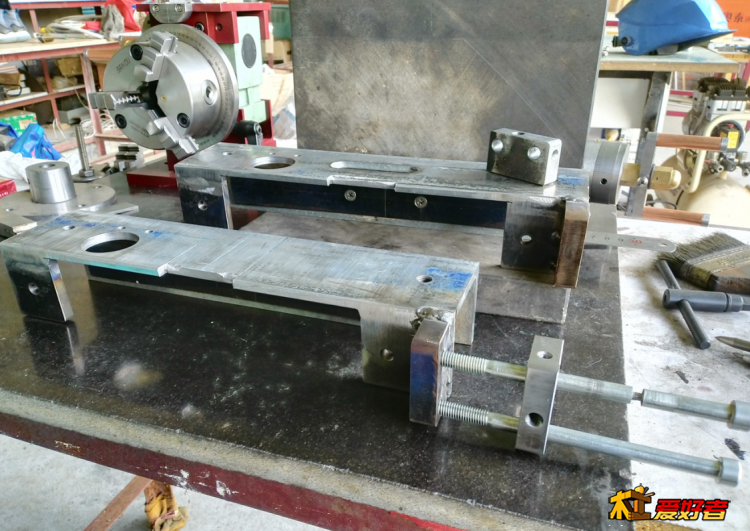

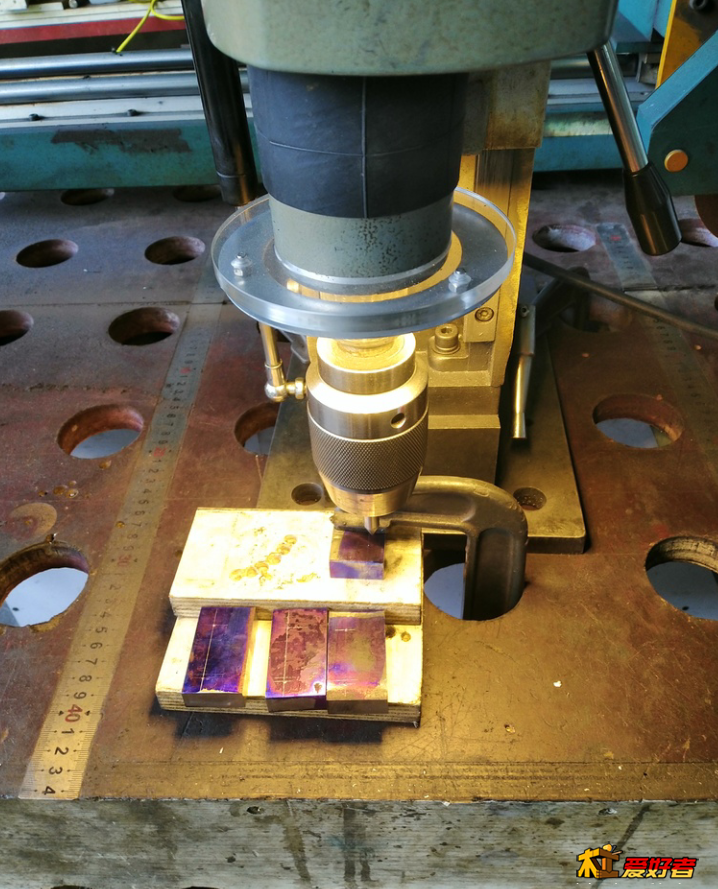

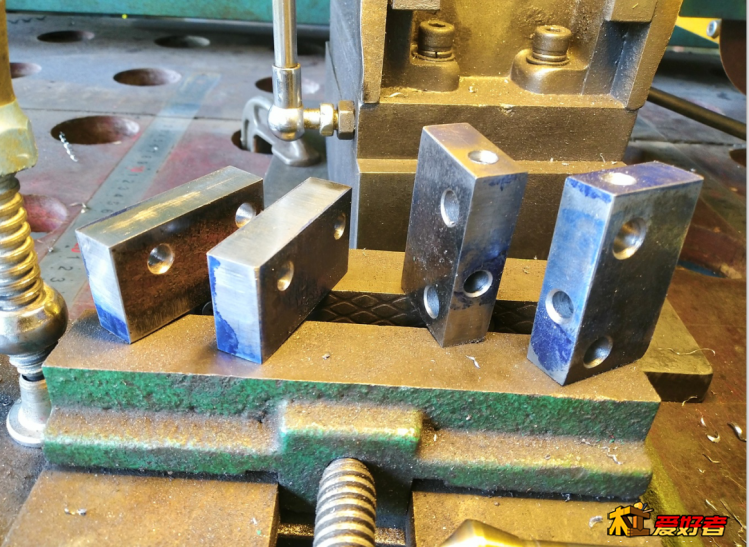

丅头结构之一

( f+ D  Y9 Q: S$ s9 s

yinyindc

为啥系统自动隐藏上传图片呢?还以上漏传了

规矩007

yinyindc 发表于 2020-5-3 19:29
师兄客气了我减速器是1:60的,专业分度头是1:40,最好是自己做箱体,蜗杆加偏芯轴套,这样可以调节回差,精 ...

6 y8 O3 T  S) X+ I# A感谢楼主的慷慨，直率！我先琢磨琢磨，实在到了关键时刻会给您添麻烦的。
% J/ [! H+ o# m6 w. A: [

yinyindc

今天正职比较忙,更新图片不多,
/ I- h, x" c6 b- Q

cddaba

一直关注中，以前我也想做个微调电圆锯靠山，是螺杆推动双楔形结构的，有点复杂。

yinyindc

cddaba 发表于 2020-5-4 20:58
  y* M1 ]' n8 ^! N. y一直关注中，以前我也想做个微调电圆锯靠山，是螺杆推动双楔形结构的，有点复杂。

4 Q8 x% E* t5 N: z宝师兄晚上好,这微调比较简单,就是螺杆推动结构,精度用于木工台锯可以胜任的。
$ W3 [+ I! ~1 p9 u: h

yinyindc

喜欢t型靠山的木友看来不多,继续上图

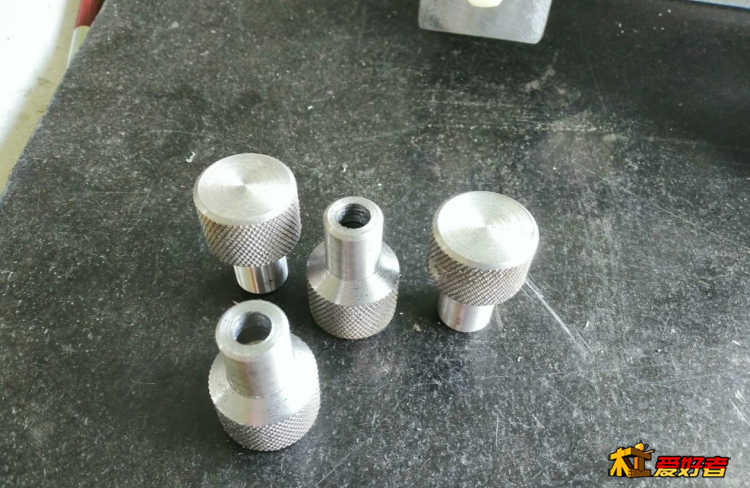

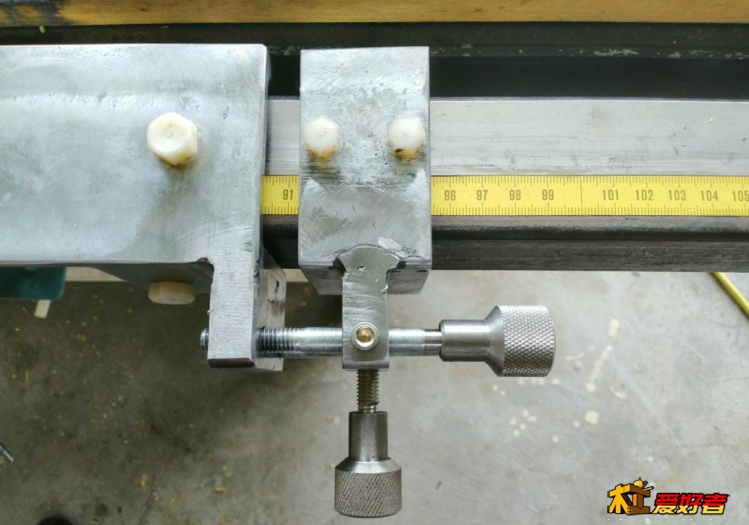

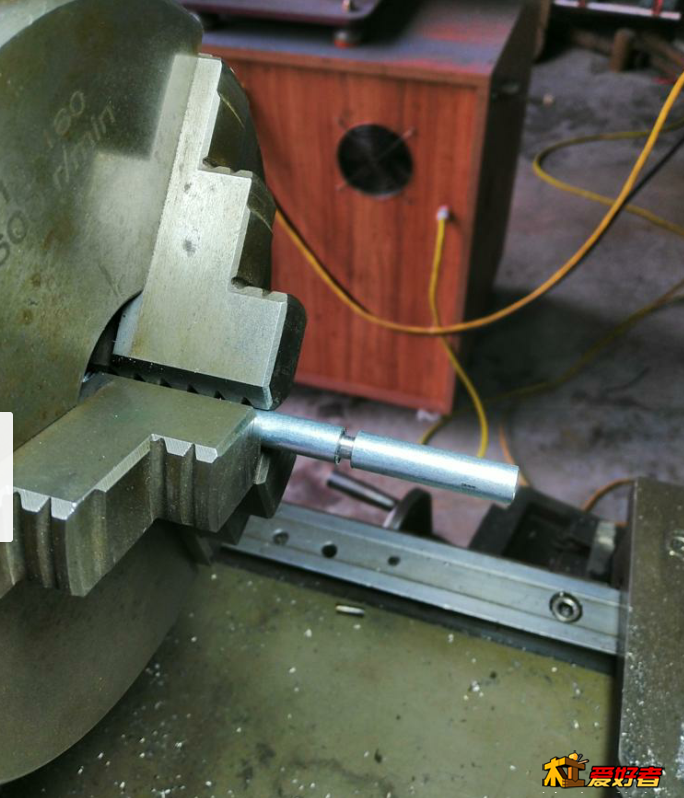

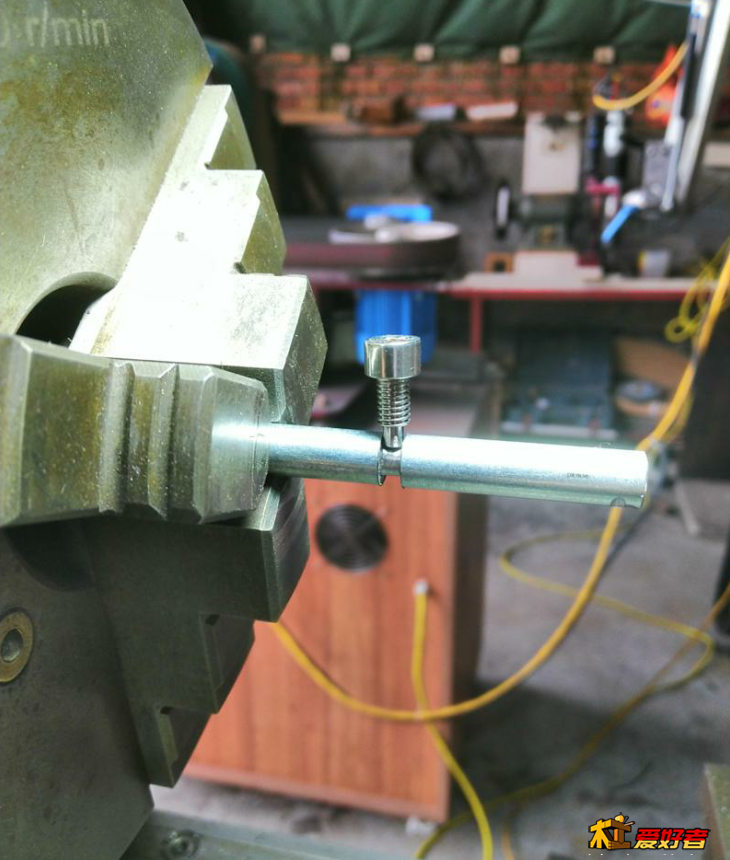

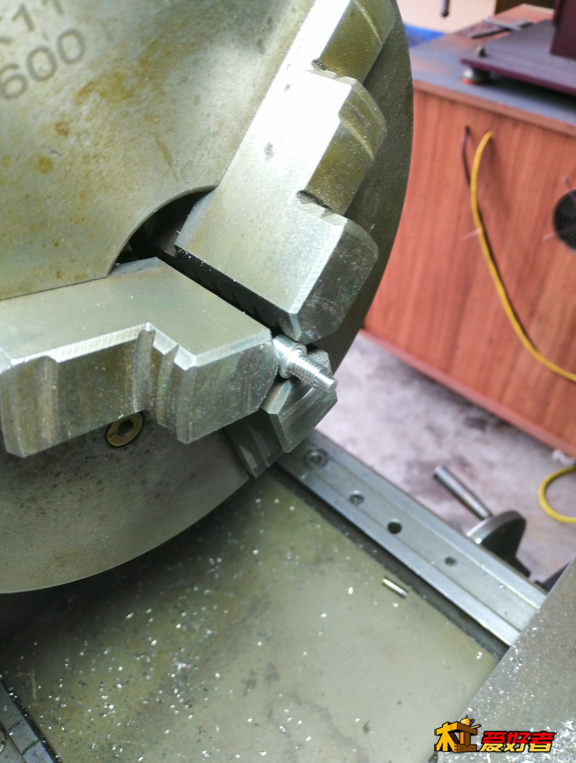

微调定位螺丝

* X5 a8 J$ x' l- w

cddaba

yinyindc 发表于 2020-5-6 20:10
9 Y) i$ ~5 E- U: P! x! @2 a喜欢t型靠山的木友看来不多,继续上图

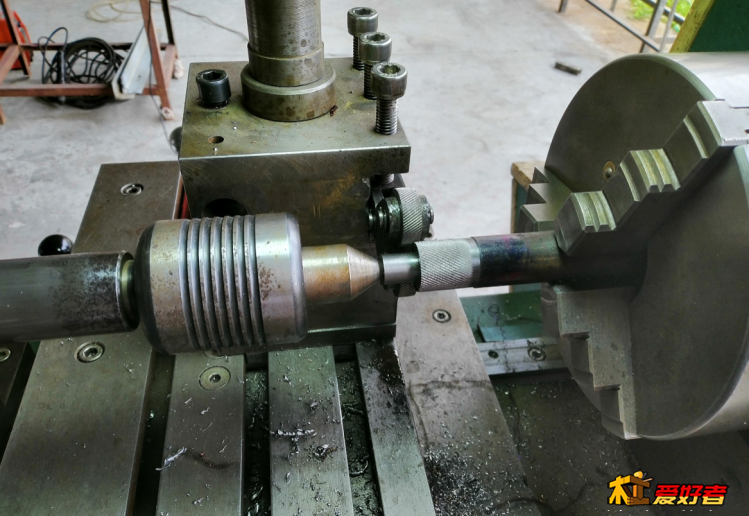

, ]/ i/ _; q6 y  t- h厉害，过程详细，滚花都用上了。

yinyindc

cddaba 发表于 2020-5-8 18:21
( x7 S6 d% x- ]' D7 e# O& Q厉害，过程详细，滚花都用上了。

谢谢宝师兄支持，有发现刀台和花篮似曾相识吗,在我的工具里能找到你的影子。
: H  j# t+ X2 e( G

cddaba

yinyindc 发表于 2020-5-8 20:17
谢谢宝师兄支持，有发现刀台和花篮似曾相识吗,在我的工具里能找到你的影子。

+ B; g7 a8 G* t/ F来过多少回了还没更新，真懒！
