环氧树脂浇筑机架问题，请教！

阿嚏48 · 发表于 2020-4-30 13:49:54

miyayi 发表于 2020-4-30 10:33! {) k# ]. u2 a: T
低粘度，慢固化，浇筑用树脂，没啥好推荐的，国产树脂好不到哪里去，只能说能用。

环氧树脂云石胶怎么样？强度肯定没问题，毕竟本身就是专粘石头的，肯定结实，就怕收缩太大会裂或者太脆，

阿嚏48 · 发表于 2020-4-30 13:51:26

jhb52 发表于 2020-4-30 11:54) m5 |) V8 [. s& q+ Q$ E7 p
人造大理石百度上有配方、工艺，关键是后期磨制要达到规定要求很难，自己做成本要比现成机架要高，搞成了效 ...

学老外，上面用钢板，不用后期研磨大理石，只刮研钢板就行，主要问题是用哪种环氧树脂比较好

阿嚏48 · 发表于 2020-4-30 13:52:25

qq578307131 发表于 2020-4-30 12:28
& p; i) a1 S& Q+ _不如用大理石做机架，

价格不是一般人能承受的，玩家机大小就论万元为单位

往事随风去吧 · 发表于 2020-4-30 14:48:18

这个强大了

jhb52 · 发表于 2020-4-30 15:58:08

本帖最后由 jhb52 于 2020-4-30 16:12 编辑

阿嚏48 发表于 2020-4-30 13:51% U2 u+ S3 U6 u* b7 i0 I
学老外，上面用钢板，不用后期研磨大理石，只刮研钢板就行，主要问题是用哪种环氧树脂比较好

以前曾经妄想过，后来放弃了，因为我真的不懂，现在我自己正在做的铝板机，也是我自己做的第二个JJ，底板就是小区里装修废弃的大理石板，上面复了一块10个后的铝板，立柱直接锁在底板上。用哪种环氧树脂比较好，还是请教度娘。

zxnsny · 发表于 2020-4-30 16:04:47

阿嚏48 发表于 2020-4-30 13:48
+ _' {! z3 i8 R: C我也打算用德益e-44试试的，看来可以排除掉这个了，另外环氧树脂云石胶强度固化肯定都没问题，就怕收缩和 ...

10%是大概估算的，3mm厚的环氧地坪固化后达不到3mm

固化剂固化后不会像水泥那样脆
水泥在靠边位置打孔有可能蹦掉一大块环氧树脂不会

打个比方

同为3mm 一个水泥片一个环氧树脂片

水泥片打孔就碎了环氧不会

fobyellow · 发表于 2020-4-30 16:45:36

阿嚏48 发表于 2020-4-30 05:48: S7 ]4 S( w+ R+ X! |6 e5 n
我也打算用德益e-44试试的，看来可以排除掉这个了，另外环氧树脂云石胶强度固化肯定都没问题，就怕收缩和 ...

云石胶不行，是不饱和树脂，收缩性比较大，而且脆

阿嚏48 · 发表于 2020-4-30 18:07:22

fobyellow 发表于 2020-4-30 16:45
" ?4 G) d* E* ~6 k; g1 E3 [云石胶不行，是不饱和树脂，收缩性比较大，而且脆

云石胶好像有两种，一种就是普通的云石胶，另一种好像叫什么干挂胶（主要成分好像也是环氧树脂），百度了一下干挂胶好像比云石胶韧性和收缩率都小一些，但是和环氧树脂胶相比效果如何还有待考察，

miyayi · 发表于 2020-4-30 21:52:36

阿嚏48 发表于 2020-04-30 05:49( x* R+ E9 x! G6 b# w, r1 a5 k
环氧树脂云石胶怎么样？强度肯定没问题，毕竟本身就是专粘石头的，肯定结实，就怕收缩太大会裂或者太脆，

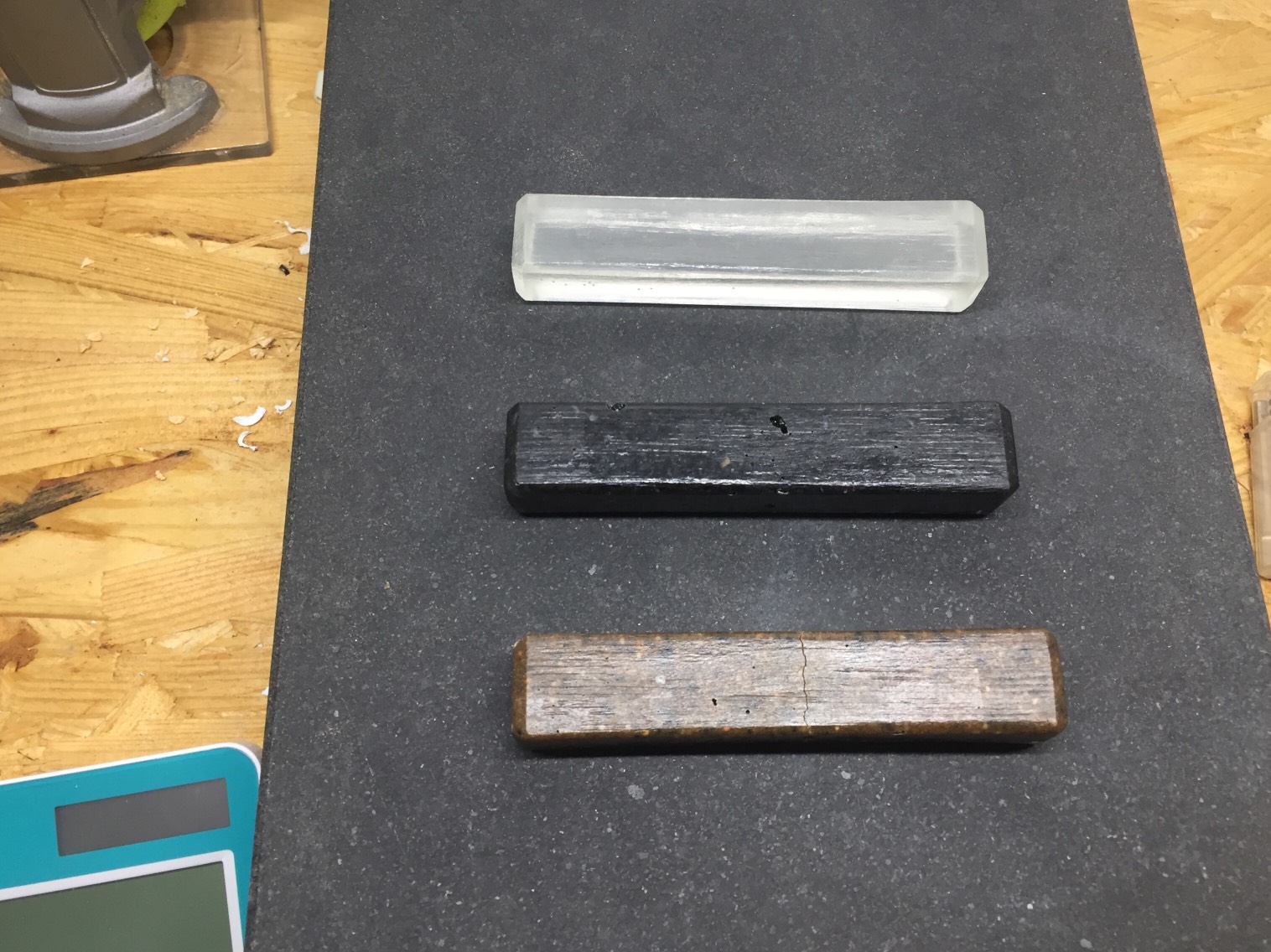

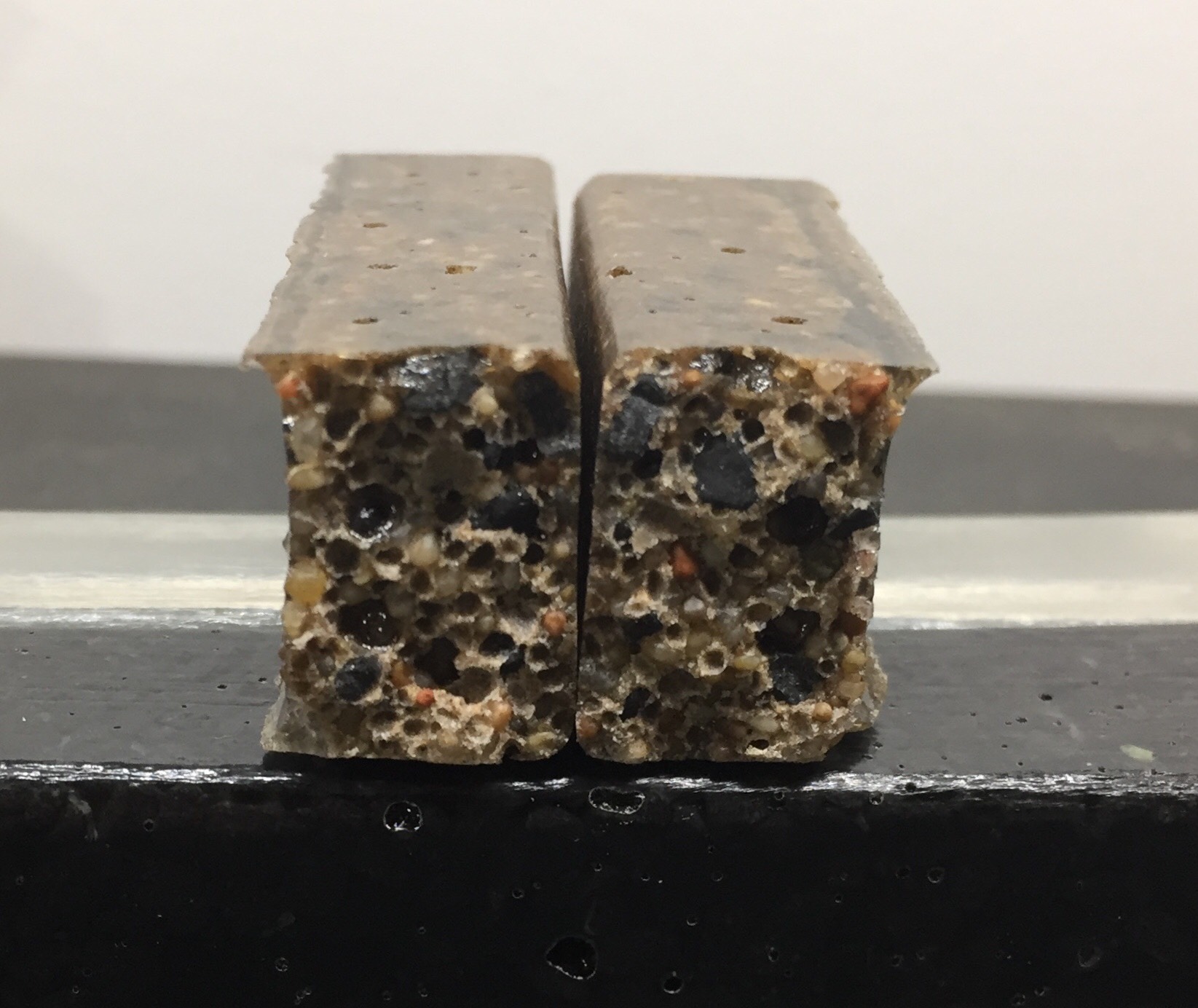

我已经说了要低粘度慢固化浇筑用树脂，云石胶一般干挂用的，高粘度，侧向上胶不留挂，这种胶没办法用在浇筑结构上的，老外用的也是普通牌子的慢干环氧，也不要在收缩率上想太多，如树脂采用浇筑工艺，那么固化收缩只在顶部发生，所以嵌铁安排在模具底部，你如果玩过河流桌就知道了，环氧花岗岩操作过程中操作手法要比你用什么树脂用什么配比更重工艺，而且国内没什么人搞这玩意，你在网上是问不出所以然来的，还不如自己多做几个试块有用。这是我最早做的试块，纯粹是为了调试配比，用的是做河流桌剩下的已经过期一年的树脂，粗料用的3至5mm的花岗岩碎石，上震台半小时，做破坏性测试，断裂处的花岗岩也呈现脆裂状态，没有脱胶，所以树脂粘接强度足以，只不过现在我有计划搞一台落地立柱机，为了增强尝试掺短碳纤维，而国产的环氧已经没办法满足我了。

阿嚏48 · 发表于 2020-4-30 22:15:22

miyayi 发表于 2020-4-30 21:522 ^' [! X' B4 p8 R) w$ G
我已经说了要低粘度慢固化浇筑用树脂，云石胶一般干挂用的，高粘度，侧向上胶不留挂，这种胶没办法用在浇 ...

过两天我也做几块，试试，就像您说的怎么问都不如动手试试，我看老外视频也是震动半小时，你也是，有什么讲究吗？在固化前一直震动效果不是要更好么，或者一直震动直到完全固化

miyayi · 发表于 2020-4-30 22:26:28

阿嚏48 发表于 2020-04-30 14:15( o3 M Q9 j' @$ u5 K0 y ]
过两天我也做几块，试试，就像您说的怎么问都不如动手试试，我看老外视频也是震动半小时，你也是，有什么讲究吗？在固化前一直震动效果不是要更好么，或者一直震动直到完全固化

不用震这么长时间，因为没用，虽然慢干树脂约24小时固化，但过了一两个小时树脂已经开始变得浓稠了，再震下去也没啥效果，搞不好还影响粘接，试块小可以震震，机架的话相比上震台我还是喜欢用震动棒比较好操作.

zhaooptimus · 发表于 2020-4-30 23:37:37

加碳纤维，上RTM工艺会不会增加点强度？

高冷De先森 · 发表于 2020-5-2 01:55:29

玩机小白看完了。觉得好厉害。但是我的疑问是大理石能比钢还强吗？为什么不上锰钢

阿嚏48 · 发表于 2020-5-2 08:42:41

高冷De先森发表于 2020-5-2 01:55
$ [) X1 t1 _0 Z玩机小白看完了。觉得好厉害。但是我的疑问是大理石能比钢还强吗？为什么不上锰钢

强度不比铸铁差多少，吸震比铸铁好很多，内应力方面甩铸铁几条街，反正综合起来比铸铁好多了，当然这是说的合格的大理石浇筑机架，自己做的谁知道会是个什么样子呢

高冷De先森 · 发表于 2020-5-2 19:11:42

阿嚏48 发表于 2020-05-02 08:42
4 I. e" M' x6 E: J0 l& Y& }强度不比铸铁差多少，吸震比铸铁好很多，内应力方面甩铸铁几条街，反正综合起来比铸铁好多了，当然这是说的合格的大理石浇筑机架，自己做的谁知道会是个什么样子呢

这么说来鸡架并不是越硬越好是吗？

		自动登录	找回密码
密码			注册

环氧树脂浇筑机架问题，请教！

浏览过的版块
