帮忙看看电路

踏雪无 · 发表于 2020-4-26 18:29:32

插上去，空开不调，就行

爵哥 · 发表于 2020-4-26 20:24:51

放心吧，3000w无需换线，但一定要换掉空开与插座。
凭经验，图中配电箱的电线至少是2.5平方毫米电线（双皮BVV线除外），够用了。如果是1.5平方也勉强可以，估计你经验不足，再加其他因素（布管工艺）也难以更换！
当年很流行双皮线，要注意，从线皮可看出电线线径大小，有标注的。双皮绝缘好，曾经的暗装首选。但载流量稍弱。
空开，为了能有充分的余量而又不至于过小过大，导致空开损坏或万一危险时不动作，综合目前国产的质量，20A或25A最好，16A的小了。

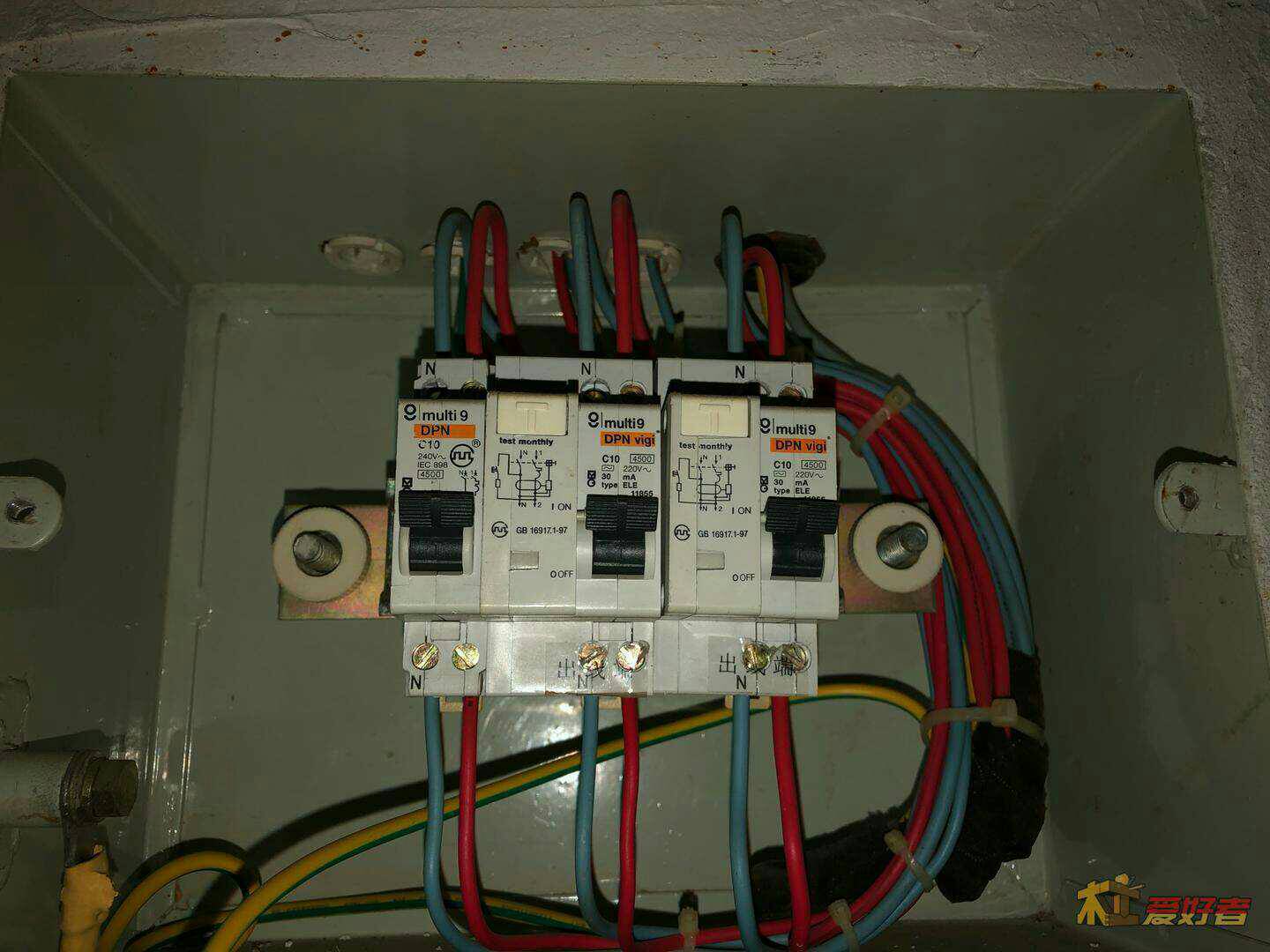

开发商配套你这个房子的是DPN空开，质量一般般，不是双断型。这种类型空开目前也不是主流，很少人用。再次更换时，如没有足够的箱位，还是选DPN类型吧，不过一定要注意零火线，千万别接反。热水器的要带漏保！

来自安卓APP客户端

weige00 · 发表于 2020-4-26 21:35:51

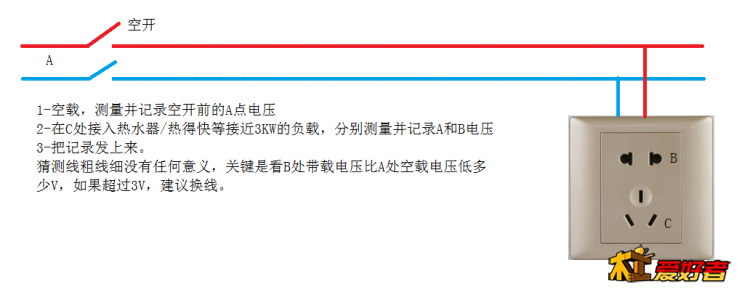

建议参考下图实测一下：

一个好人1 · 发表于 2020-4-26 21:52:21

看到了梅兰日兰的漏保！

来自安卓APP客户端

小摩西 · 发表于 2020-4-26 23:25:41

爵哥发表于 2020-04-26 20:24
* o; L9 F' h, O$ s$ g  放心吧，3000w无需换线，但一定要换掉空开与插座。
4 y. R" M" D& `7 p) F/ [* E   凭经验，图中配电箱的电线至少是2.5平方毫米电线（双皮BVV线除外），够用了。如果是1.5平方也勉强可以，估计你经验不足，再加其他因素（布管工艺）也难以更换！9 K" k2 N# X/ Q) k. s7 T( z7 E) ]
   当年很流行双皮线，要注意，从线皮可看出电线线径大小，有标注的。双皮绝缘好，曾经的暗装首选。但载流量稍弱。
( c' l; j/ n! M# [) _% D   空开，为了能有充分的余量而又不至于过小过大，导致空开损坏或万一危险时不动作，综合目前国产的质量，20A或25A最好，16A的小了。
. o; A) M1 N& i5 g   开发商配套你这个房子的是DPN空开，质量一般般，不是双断型。这种类型空开目前也不是主流，很少人用。再次更换时，如没有足够的箱位，还是选DPN类型吧，不过一定要注意零火线，千万别接反。热水器的要带漏保！* L! L3 w3 q" U6 }- a6 k- }& l
   - D* N) ^: U- r" y4 u, ]2 B


学习了，是说不更换点钱的情况下，最好把这些空开换成DPN的吧？今天下午找了小区的电工来看，说是插座用的应该是1.5的线，说是不换空开也能用，不是超过电流就会跳闸，不太了解是不是这样，还是换掉空开会安全些吧？

来自苹果APP客户端

小摩西 · 发表于 2020-4-26 23:27:10

weige00 发表于 2020-04-26 21:35
5 I, f6 L" H! l. |2 M建议参考下图实测一下：

好深奥啊

来自苹果APP客户端

小摩西 · 发表于 2020-4-26 23:28:27

爵哥发表于 2020-04-26 20:24- f) d( ?1 Y0 E' a0 o) u+ v
  放心吧，3000w无需换线，但一定要换掉空开与插座。( W( A5 p" ~4 f
   凭经验，图中配电箱的电线至少是2.5平方毫米电线（双皮BVV线除外），够用了。如果是1.5平方也勉强可以，估计你经验不足，再加其他因素（布管工艺）也难以更换！
L0 N8 Z! _- K1 R- n& O   当年很流行双皮线，要注意，从线皮可看出电线线径大小，有标注的。双皮绝缘好，曾经的暗装首选。但载流量稍弱。9 L, J P4 v s5 h$ h+ N
   空开，为了能有充分的余量而又不至于过小过大，导致空开损坏或万一危险时不动作，综合目前国产的质量，20A或25A最好，16A的小了。
5 ^2 V2 V1 c/ m: `2 ^ ^( u   开发商配套你这个房子的是DPN空开，质量一般般，不是双断型。这种类型空开目前也不是主流，很少人用。再次更换时，如没有足够的箱位，还是选DPN类型吧，不过一定要注意零火线，千万别接反。热水器的要带漏保！0 Z* O# x- ~ w, r+ e

6 |4 d* n$ H4 i4 y

是右边空调是2.5平方的线吗？怎样可以测一下呢

来自苹果APP客户端

小摩西 · 发表于 2020-4-26 23:31:49

一个好人1 发表于 2020-04-26 21:52" U. A$ @# a8 `4 A2 ~7 t3 h( H& ^
看到了梅兰日兰的漏保！

用了20多年了，当时简单装修就入住了，水电，房屋格局也没做改动

来自苹果APP客户端

爵哥 · 发表于 2020-4-27 00:31:55

小摩西发表于 2020-04-26 23:28
. @9 }6 U. A5 c8 W是右边空调是2.5平方的线吗？怎样可以测一下呢

从配电里的线，目测全部一样大，至于是不是2.5平方，不在实地观察无法保证。
其实很简单，你可拿起或翻动一下电线，线皮上有标识的，凡是铜芯线都有大小的标识（从90年代开始），铝芯线这十多年才有大小标识。
注意安全，别碰到空开接线端。

来自安卓APP客户端

爵哥 · 发表于 2020-4-27 00:33:51

小摩西发表于 2020-04-26 23:28
, k: C6 ^! b% Y# k& x: q是右边空调是2.5平方的线吗？怎样可以测一下呢

翻动电线看一下，注意安全即可

来自安卓APP客户端

爵哥 · 发表于 2020-4-27 00:53:39

1，配电箱内本来就是DPN类型空开，由于电箱空间狭窄，位数不足，如需更换空开，也只能更换为同类（即DPN）
2，小区电工太笼统了，说插座是1.5的线，不知是不是说卫生间插座的呢？即使卫生间是1.5的，从你这电箱布置来看，当年布线极不规范，箱内未必就是1.5的，可能是房间插座，厨房，客厅共一组也不定，所以说箱内2.5也有可能。
3，电工说不换空开也能用，我不认同，无论电线或空开理论上都留一定的余量是较好的，而不是刚刚合适就行。
4，上面那位weige00的说法是很不错，你有条件可测一下。但这里我发现你对这些不太在行，即使测出电压降超3V，那又如何呢？你能保证一定能换得了线吗？有没有这个技术和工具（穿线器）呢？或者很可能布线时，水电工已过它弄成了死线，根本无法抽动。不嫌难看改成明线（线槽）就可以。
5，在空开漏保的保护下，即使电线是1.5平方，虽稍有不足，也可以将就着使用了。

来自安卓APP客户端

drmq · 发表于 2020-4-27 13:13:55

单位直径电线的电流容量不是一个固定量。看看电工手册，一定直径电线的额定电流还与工作温度、工作时间、散热情况等等都有关系。

简单来说：电线的温度不要太高都可用。

例如： 1平方的电线你跑30A电流，用5分钟绝对没问题（不考虑空开、接线柱等）。

小摩西 · 发表于 2020-5-1 11:12:54

爵哥发表于 2020-04-27 00:53
/ w8 ]6 w2 ~8 f3 s1，配电箱内本来就是DPN类型空开，由于电箱空间狭窄，位数不足，如需更换空开，也只能更换为同类（即DPN）
7 @. i t" ?" c 2，小区电工太笼统了，说插座是1.5的线，不知是不是说卫生间插座的呢？即使卫生间是1.5的，从你这电箱布置来看，当年布线极不规范，箱内未必就是1.5的，可能是房间插座，厨房，客厅共一组也不定，所以说箱内2.5也有可能。
& N) ^4 V- v" K# u% b1 b3 t  3，电工说不换空开也能用，我不认同，无论电线或空开理论上都留一定的余量是较好的，而不是刚刚合适就行。
2 E4 V/ G6 `( u/ r& {) a' o/ K 4，上面那位weige00的说法是很不错，你有条件可测一下。但这里我发现你对这些不太在行，即使测出电压降超3V，那又如何呢？你能保证一定能换得了线吗？有没有这个技术和工具（穿线器）呢？或者很可能布线时，水电工已过它弄成了死线，根本无法抽动。不嫌难看改成明线（线槽）就可以。$ H- o& n/ }) ^
  5，在空开漏保的保护下，即使电线是1.5平方，虽稍有不足，也可以将就着使用了。

目前没有动线路跟插头，网上买了一个10a转16a得插头，昨天使用了一次，估计要是长期用的话最好还是更换下插座跟空开吧，要不时间长了怕不安全

来自苹果APP客户端

小摩西 · 发表于 2020-5-1 11:14:09

drmq 发表于 2020-04-27 13:138 G9 m' w" \& ^8 _" U
单位直径电线的电流容量不是一个固定量。看看电工手册，一定直径电线的额定电流还与工作温度、工作时间、散热情况等等都有关系。3 ]2 ^1 H1 `3 ^/ C: r) F; |; m

( ]8 {( c$ p s, X+ B简单来说：电线的温度不要太高都可用。
9 P9 [. t; g8 e) @9 I7 y; r3 P) Q4 d" i7 B
例如：  1平方的电线你跑30A电流，用5分钟绝对没问题（不考虑空开、接线柱等）。

发现电箱里的线分了好多总，穿到进入房间线管的线挺细的

来自苹果APP客户端

小摩西 · 发表于 2020-5-1 11:15:48

爵哥发表于 2020-04-27 00:53
4 m; F8 B$ q& G$ b5 n1 T" R1，配电箱内本来就是DPN类型空开，由于电箱空间狭窄，位数不足，如需更换空开，也只能更换为同类（即DPN）* B/ U6 R$ w: l
2，小区电工太笼统了，说插座是1.5的线，不知是不是说卫生间插座的呢？即使卫生间是1.5的，从你这电箱布置来看，当年布线极不规范，箱内未必就是1.5的，可能是房间插座，厨房，客厅共一组也不定，所以说箱内2.5也有可能。
4 @6 H( R/ X2 t* R1 w8 ^: q& x: J) ?  3，电工说不换空开也能用，我不认同，无论电线或空开理论上都留一定的余量是较好的，而不是刚刚合适就行。0 X* w7 y: W' n2 |2 b
4，上面那位weige00的说法是很不错，你有条件可测一下。但这里我发现你对这些不太在行，即使测出电压降超3V，那又如何呢？你能保证一定能换得了线吗？有没有这个技术和工具（穿线器）呢？或者很可能布线时，水电工已过它弄成了死线，根本无法抽动。不嫌难看改成明线（线槽）就可以。# B4 J* R" @4 A
  5，在空开漏保的保护下，即使电线是1.5平方，虽稍有不足，也可以将就着使用了。

现在基本使用低功率，没有用速热功能，自己没什么电路知识，不敢轻易动呢
