42年老爷车来了，这下有的折腾了

dujundujun

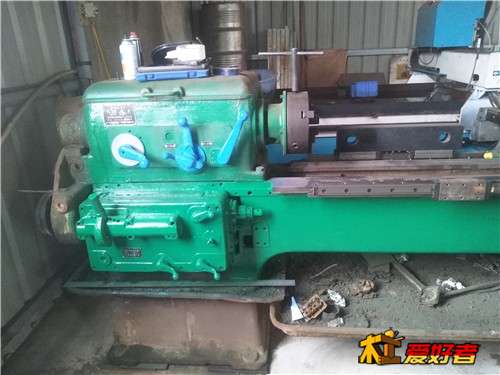

越来越有样了

阿嚏48

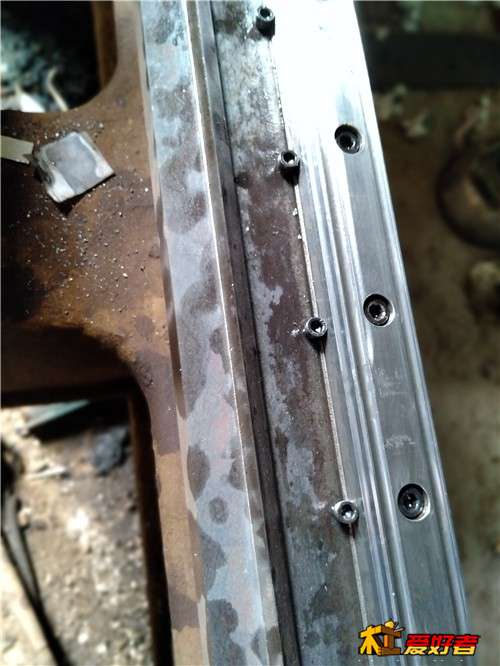

m6螺丝磨锥度代替压线块


' _; V& q: ?7 k/ `, N


) [2 y- s/ a: f

阿嚏48

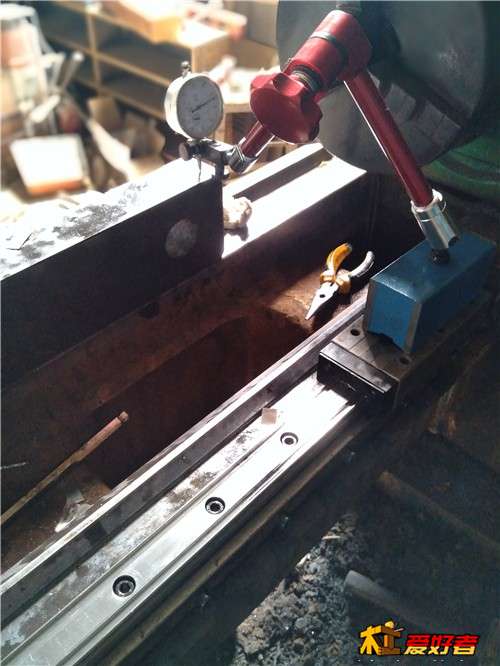

固定轨打表直线度500mm误差6丝，平行度500mm误差4丝，这活真不是人干的，没啥经验，搞了十几个小时才这样，将就吧！看大师们都是一丝两丝的搞，羡慕嫉妒恨啊

% @& c4 N6 P- }% x8 }
1 j0 s, B3 \2 Q  ?1 \; h8 {& e- k
* V4 M0 m" T5 t( ?4 _8 `. L/ b

风吹猫

大家伙。是要车重型货么。。。

dujundujun

楼主加油

阿嚏48

dujundujun 发表于 2020-5-10 21:41
楼主加油

# ?  ]- S, H. K& p定做了大拖板，等货呢，45号钢材质说是六七天交货，太慢了
8 H& r: O" S- u' X2 F

阿嚏48

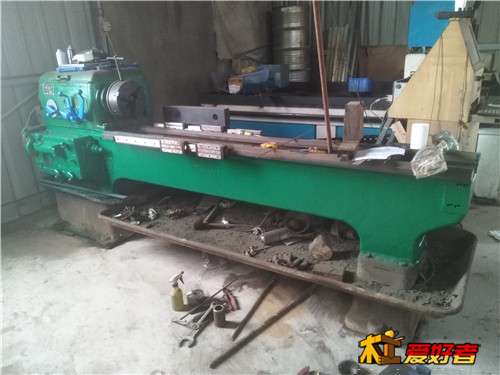

是不是有点能看了！！
9 O0 L+ w3 Z3 S1 u


' S& j* v8 }9 I9 M3 i' J) Z

4 W0 Y1 f+ }8 }9 m
' L9 x# i4 Y9 E3 s6 ^: [8 V  E

dujundujun

好看了很多

xzzw

这车床有年头了，不知道主轴还会不会转，拖板还会不会走

阿嚏48

xzzw 发表于 2020-5-14 11:06
这车床有年头了，不知道主轴还会不会转，拖板还会不会走

四十多年了，闲置风吹日晒都十几年了，不清理的情况下，主轴肯定转，托板肯定不动，这都不用说，认真看帖都有答案的

阿嚏48

' F: p* d: u! z( S* b) s8 m1 y
8 P; R3 R3 I$ q) A大拖板到货，做工一般般，摆上看看，精度还可以，
7 ~3 I, x, F, l+ t$ h: T" R6 u4 f+ @
, B% W- L, n/ v& r9 d

阿嚏48

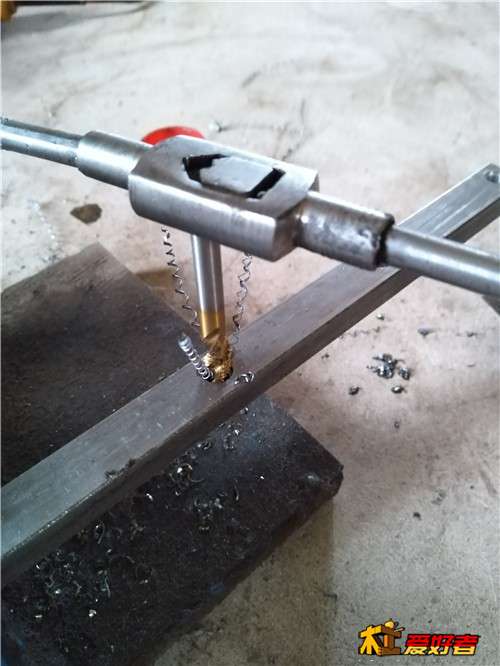

因为整张是20mm厚的平板，所以弄几个加强筋，先用螺丝固定，最后在把几个加强筋焊在一起用螺丝固定，因为只焊的加强筋，应力问题不用考虑

$ I# }! P) g# ?5 L  N* W( h



7 B3 {/ ]: o! y, r0 u6 x3 t

手球有效

真心羡慕，天台党只能围观了
( d/ G9 G- S7 ~; M2 P6 A

阿嚏48

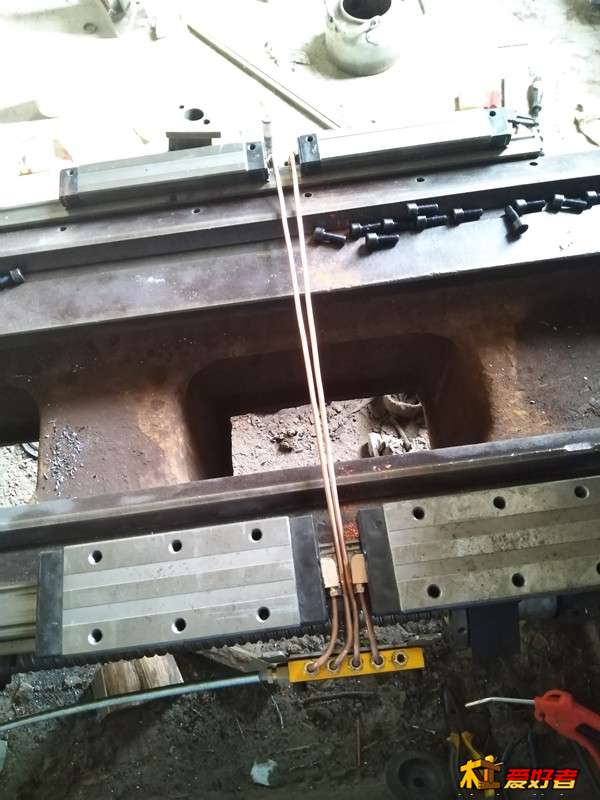

大拖板油路，还差丝杠上的没装

+ i2 F  @3 E; d. j

, K4 W, ]2 B6 {* n

ss6688ll

厉害！！！！！！！！！！！！！！！！！！！！！！！！！！
