板上有那位前辈，做立柱的时候用过灌胶工艺么

虎哥

t2930 发表于 2020-4-20 08:42
灌胶哪里比得过配磨斜垫片了，台湾机丝杆座滑块上都用这种东西

" M& s4 x- e9 @" O其实这种调整工艺是上不了台面的，只有小公司或设备修理时采用
大公司精密加工设备保证精度外加刮研，毕竟胶层的强度耐用度热膨胀等
无法同本体材料比。
& z3 s& H# X+ ?3 o7 `) e+ `曾经流行过机床滑动导轨塑料浇筑，因材质不过关淘汰了，贴塑导轨引进
2 S+ g. @/ p5 o" J: C, K1 `6 Q美国技术在重型机床上获得普遍应用。
WG时代也流行过水泥床身，大理石床身在测量设备上标配
. G3 i( `) V7 F2 b+ G我们玩木工设备，型材铝的精度够用

fobyellow

t2930 发表于 2020-4-20 00:42
1 A. y3 p! W3 ?+ N/ Q7 i( M灌胶哪里比得过配磨斜垫片了，台湾机丝杆座滑块上都用这种东西

没搞懂为什么要增加一个配磨的垫片，这个垫片的配合测量应该是一个很繁琐的事情吧？
5 I4 q% W4 @  T

t2930

虎哥 发表于 2020-4-20 09:46
+ c, I0 d$ O- B9 Y) |. V4 U其实这种调整工艺是上不了台面的，只有小公司或设备修理时采用
  Z; K2 h' L  r5 d# e2 k: n大公司精密加工设备保证精度外加刮研，毕 ...

! [4 t: z. G3 H. N& R* o1 o3 J这个是别人30多买的丽驰850的图片

t2930

fobyellow 发表于 2020-4-20 11:19
没搞懂为什么要增加一个配磨的垫片，这个垫片的配合测量应该是一个很繁琐的事情吧？

4 Z' F4 z- z4 G6 w对有条件的来说，比铲刮便宜太多了，正玄磁台+小平磨，随意修改两个方向的斜度，分分钟的事

dancingwind

虎哥 发表于 2020-4-20 09:46
$ g& ]" p% n. T+ V2 V; t6 Y- \其实这种调整工艺是上不了台面的，只有小公司或设备修理时采用
0 ?: F1 [; S$ N( E大公司精密加工设备保证精度外加刮研，毕 ...

我是想找个简单的方法，适合我们diy的，精度够用就行。主要是装配方便，大家动手简单。
) P# R1 w; ?- e) B3 _6 {

dancingwind

现在小孩真厉害，知道合理使用知识了。看来中国的未来有希望啊
4 v8 G0 f; B" h步骤都有了，回头我试试，好用的话，真的是一大福音啊


6 H: Z* M# \; z, Q

. G& T' e& x2 F. y+ U7 G

dancingwind

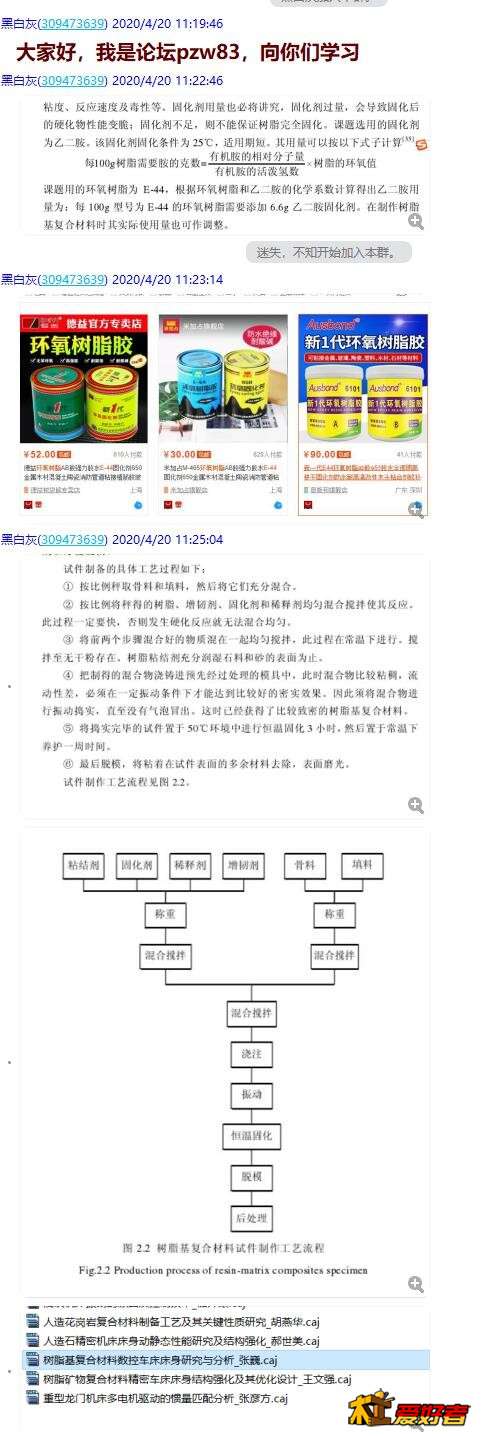

转发下群里小孩的资料，供参考：
/ x6 ?& c. K) j& Y2 ]https://www.bilibili.com/read/cv3182837?from=search

fobyellow

t2930 发表于 2020-4-20 03:35
% x+ a# C3 H) x; o" E/ T# @/ R对有条件的来说，比铲刮便宜太多了，正玄磁台+小平磨，随意修改两个方向的斜度，分分钟的事

: K3 r" R8 @0 Q3 q这个垫片的加工可能是比较简单的，我想知道的是怎么样确认它应该加工成什么样的尺寸和形状呢？刮研的方法是显点，这个没有测量的概念，算是自准，如果用第三方的间隙片该怎么确认间隙片的规格呢？

t2930

fobyellow 发表于 2020-4-20 11:57
- R3 U! o4 c" i( k+ l7 T. J8 f这个垫片的加工可能是比较简单的，我想知道的是怎么样确认它应该加工成什么样的尺寸和形状呢？刮研的方法 ...

. a  D8 L2 F+ }4 g没有测量哪来的配磨哟
6 M0 W# K9 w4 t* `& O+ Z  `! ]

fobyellow

t2930 发表于 2020-4-20 04:09
没有测量哪来的配磨哟

' S) \, d7 b% m$ w  P! X是啊，所以我说我比较好奇这个是怎么测量的，像你贴出来的滑块上面的垫片该如何测量它的厚度呢？比如滑板的加工误差，导致4个滑块中有一个滑块的配合上产生了1丝的间隙，这个间隙是怎么测量出来的呢？

georgemcu

fobyellow 发表于 2020-04-20 12:59
- c7 `3 T& {; R5 w+ v; J是啊，所以我说我比较好奇这个是怎么测量的，像你贴出来的滑块上面的垫片该如何测量它的厚度呢？比如滑板的加工误差，导致4个滑块中有一个滑块的配合上产生了1丝的间隙，这个间隙是怎么测量出来的呢？

5 p: p0 h5 s. v+ w感觉应该是靠打表，有几u厚度的铝片之类的，其实也可以可以的放大，比如0.002想办法变成5.002，好磨好加工，要么只能是薄片

fobyellow

georgemcu 发表于 2020-4-21 04:46
6 _: e2 {' e( V7 O感觉应该是靠打表，有几u厚度的铝片之类的，其实也可以可以的放大，比如0.002想办法变成5.002，好磨好加 ...

* a( j8 J6 L3 P  w' l对于像底座立柱之类的可以用方尺来打表做垂直度平行度的验证，但是也只能测量到整体的偏差，对于刮研做的局部变形量加工应该是没有办法测量出来的吧？
2 q' r4 |; G4 `) u7 M所以我觉得照片中的那四个垫片的作用应该不是找平，我猜测的原因有两个
一个是滑块的硬度太高，如果直接装配大理石之类的易碎工件有风险，中间加一个铝片之类的相对较软的材料。
5 c7 T# C8 @. V5 a0 Y% y二是设计上尺寸没有到位，或者处于改装之类的需求，垫高用。我买的一个二手的斜床身Z轴的丝杠两端支撑座就用了4个这种垫片，百思不得其解，后来换丝杠的时候我就把它取消了，也没有发现什么问题，或者是我不能发现什么问题

fobyellow

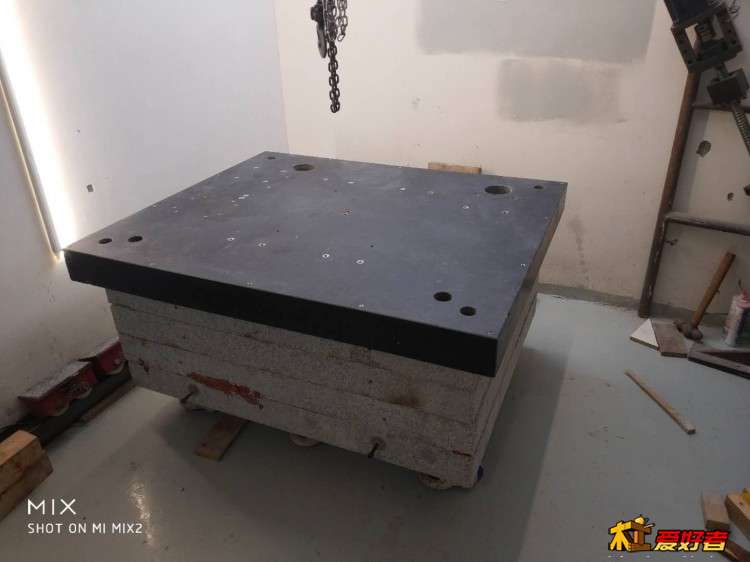

这种粘胶的工艺我有用过，只是解决的问题不一样，我自己玩的大理石机的台面是一个1200*1000*100的平板，底座是一个4个石头拼起来的底座，最终的尺寸是1000*800*600，但是两个安装面之间并不平整，并且我也没有办法把他弄平整，后来就用胶粘的，粘胶之前在结合面上用不锈钢片做了6个接触点，用水平仪测量了面板的变形，然后灌的环氧树脂

4 [: r+ n$ Y0 F
: E) ^! w$ Q3 k6 `. S/ |
; d2 _. j" ]5 N5 c3 b* g% S( c: c# N
1 k* k8 ^1 }9 v0 x7 u1 V1 T8 d4 d

, `( G# i! d6 J5 ~) D0 o

fobyellow

fobyellow 发表于 2020-04-21 05:48
这种粘胶的工艺我有用过，只是解决的问题不一样，我自己玩的大理石机的台面是一个1200*1000*100的平板，底座是一个4个石头拼起来的底座，最终的尺寸是1000*800*600，但是两个安装面之间并不平整，并且我也没有办法把他弄平整，后来就用胶粘的，粘胶之前在结合面上用不锈钢片做了6个接触点，用水平仪测量了面板的变形，然后灌的环氧树脂

% |! s( I- h* v1 S

dancingwind

fobyellow 发表于 2020-04-21 13:48
; S7 h. X/ }8 j这种粘胶的工艺我有用过，只是解决的问题不一样，我自己玩的大理石机的台面是一个1200*1000*100的平板，底座是一个4个石头拼起来的底座，最终的尺寸是1000*800*600，但是两个安装面之间并不平整，并且我也没有办法把他弄平整，后来就用胶粘的，粘胶之前在结合面上用不锈钢片做了6个接触点，用水平仪测量了面板的变形，然后灌的环氧树脂

: j# h! @1 I8 Z7 J/ D1 j! O# d2 x哇，厉害。这么重都能搞定。效果咋样啊
