做圆锯集尘桶

空间领域 · 发表于 2020-4-19 16:45:46

参考了，

正想DIY研制一个

caifengpeh55 · 发表于 2020-4-19 19:13:05

beijing · 发表于 2020-4-19 19:53:41

感谢上面几位指点。已经买了50排水管件，重新做！
还在找更合适的密封桶。

疯狂de蜗牛 · 发表于 2020-4-19 21:52:45

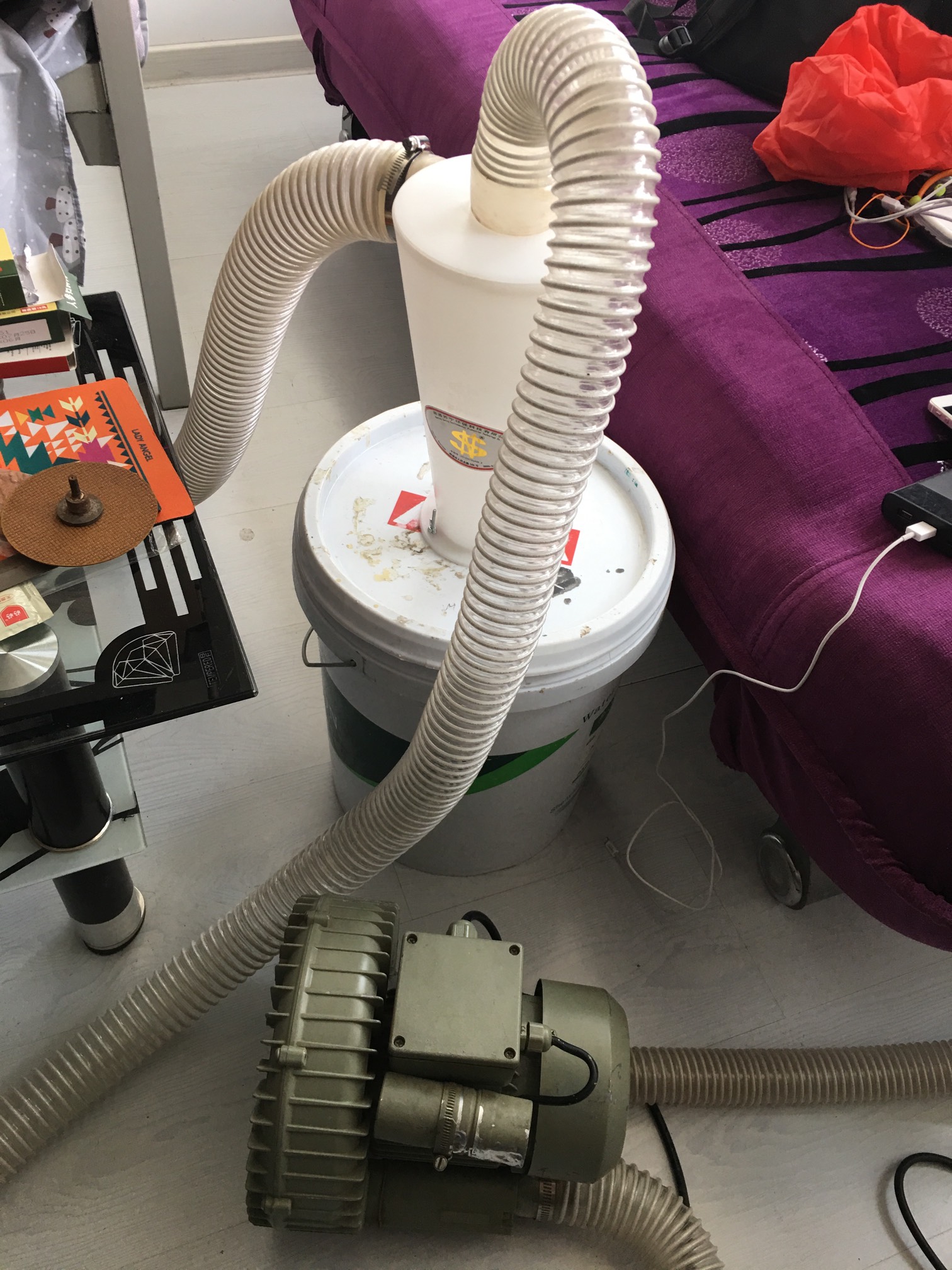

那个旋风集尘桶，再加一个粉尘过滤桶

来自苹果APP客户端

rolfren · 发表于 2020-4-20 00:02:24

这样好像没有集尘功能吧，为啥不直接接吸尘器呢？

beijing · 发表于 2020-4-20 11:11:34

疯狂de蜗牛发表于 2020-4-19 21:521 a/ e' {, H7 T7 O% T$ H
那个旋风集尘桶，再加一个粉尘过滤桶

我说，上图中这个加雪糕桶的，不也是出风口（接风机）在中间吗？进风口在边上（吸木屑）？而且两个口距离更近？

疯狂de蜗牛 · 发表于 2020-4-20 14:09:23

我图上还没有加，在集尘桶出口到风机之间加一个过滤就可以

来自苹果APP客户端

捱多年 · 发表于 2020-4-21 13:47:40

beijing 发表于 2020-04-20 11:11& f+ E' m2 b) K2 }+ K$ C) u! F: Z
我说，上图中这个加雪糕桶的，不也是出风口（接风机）在中间吗？进风口在边上（吸木屑）？而且两个口距离更近？

人家是切线入的再近都不相交，粉尘比空气重，高速进入后由于离心力并不会从出风口出去，龙卷风总知道吧中心就是负压的

来自安卓APP客户端

beijing · 发表于 2020-4-21 21:56:12

再改进，还是失败了

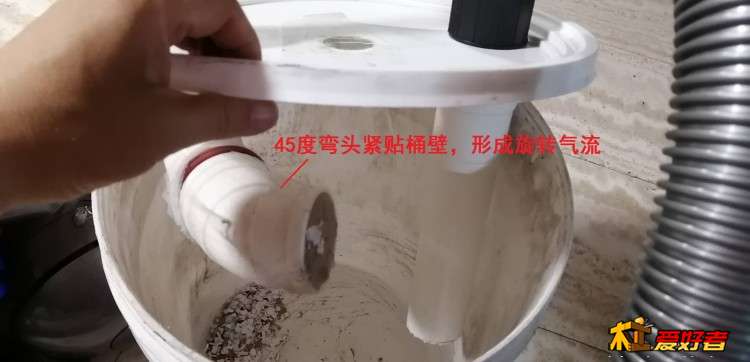

加大了出气口，用45度弯头紧贴桶壁，形成旋转气流。

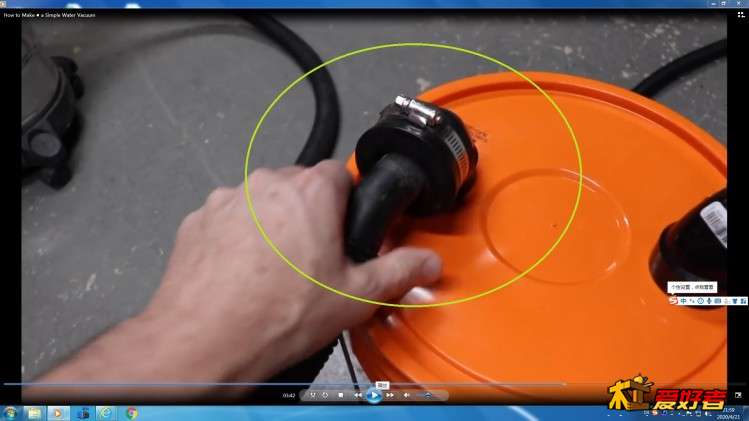

前面有木友指出，出气管细了，要与进气管一样粗。我又看了鬼佬的视频，虽然进出气都是一样粗的50管子，可是他们的吸尘机管只有30多，通过变径连接50管。实际上也不是进出一样直径。

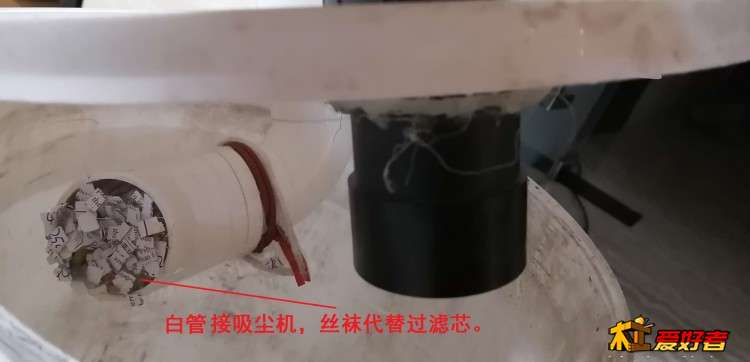

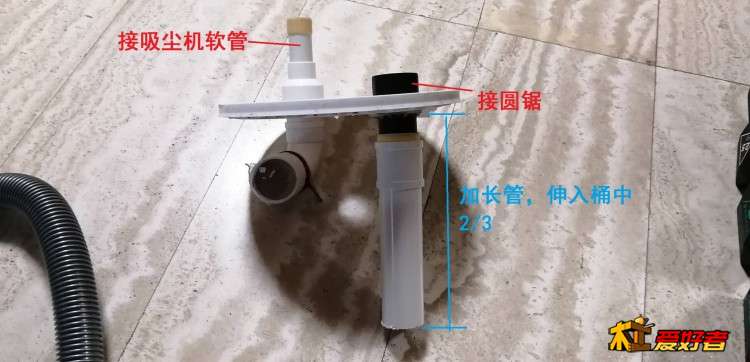

没有空气滤芯，暂用丝袜代替。另外，进气管加长，伸入桶内三分之二。

用碎纸板和纸屑实验，结果还是会有一部分进入吸尘机（如果没有丝袜挡住就吸进去了。）照片可见部分被吸在出气口的纸屑。

我不懂气体力学，大伙帮我看看，问题出在哪里？感谢！
