晒笔

太阳鱼

现在主要是买不到较好的配件。
配件结构不紧凑也不科学，笔杆铜管内径11.5mm左右，考虑容纳上墨器，完全没必要这么粗，导致木料很薄。粗既不好用又难看。
看到一些成品经典木杆笔没有这么粗。为了薄，我没有采用木料。以后考虑配件自己做（性价比更低），但是笔握很难办，装笔尖笔舌的孔还不那么简单，有笔项的形式简单一下。目前多重螺纹还搞不定。

老猫爱钢笔

太阳鱼 发表于 2020-04-06 19:59
& C  a1 U# {3 I6 F! r8 E/ ?现在主要是买不到较好的配件。
# n, U+ H0 K+ w+ {配件结构不紧凑也不科学，笔杆铜管内径11.5mm左右，考虑容纳上墨器，完全没必要这么粗，导致木料很薄。粗既不好用又难看。
看到一些成品经典木杆笔没有这么粗。为了薄，我没有采用木料。以后考虑配件自己做（性价比更低），但是笔握很难办，装笔尖笔舌的孔还不那么简单，有笔项的形式简单一下。目前多重螺纹还搞不定。

$ K1 z! Z/ M7 @# |多头螺纹可以弄，金工普车就行

太阳鱼

1 H- B: b7 Z/ T7 ~3 o' u0 \& Y

老猫爱钢笔 发表于 2020-4-7 10:17
2 O. X( ?8 {$ B& m. c4 Q) f& K多头螺纹可以弄，金工普车就行

喜玛特M1，只有一个走板丝杠，所以不能直接多重螺纹（怎么挂都是一个位置），需要一个带摇把的拖板，已经买了。
而且刚发现主机板上推荐的齿数全是不对的，不仅齿距不对而且齿轮相碰。用Excel做了个乘法表，验证了这个驴唇不对马嘴的错误。
" T# z) V% H9 w" J并且开始逐渐摸出几种螺距。配原笔杆螺纹更难，最近测水人man100的螺纹双头，貌似比0.75还大一点点。
; i1 d! h8 d2 I% c: J昨天试了做一个螺纹笔项的金属笔握，基本失败，太深太细，不好测准，但是塞进去使用是没有问题。没用木材没晒，毕竟木工网。

老猫爱钢笔

太阳鱼 发表于 2020-04-13 09:20
本帖最后由 太阳鱼 于 2020-4-13 09:37 编辑

, x6 {; n! S& q. e# ]
喜玛特M1，只有一个走板丝杠，所以不能直接多重螺纹（怎么挂都是一个位置），需要一个带摇把的拖板，已经买了。
而且刚发现主机板上推荐的齿数全是不对的，不仅齿距不对而且齿轮相碰。用Excel做了个乘法表，验证了这个驴唇不对马嘴的错误。
并且开始逐渐摸出几种螺距。配原笔杆螺纹更难，最近测水人man100的螺纹双头，貌似比0.75还大一点点。
昨天试了做一个螺纹笔项的金属笔握，基本失败，太深太细，不好测准，但是塞进去使用是没有问题。没用木材没晒，毕竟木工网。

. }, b9 P: N/ u, B7 k有四种办法做对头螺纹，不一定需要小拖板移动，用量块横向垫刀也可以的，私聊告诉我微信，我加你，共同研究

太阳鱼

. W" s% s& c$ s

老猫爱钢笔 发表于 2020-4-13 17:36
有四种办法做对头螺纹，不一定需要小拖板移动，用量块横向垫刀也可以的，私聊告诉我微信，我加你，共同研 ...

2 M' c: e4 }" }1 r* O' n内螺纹好像不能靠垫解决？关于垫块，高度上用的特别多。车刀就是各种垫。总之，有小拖板方便。
4 C, J. s; a' ^# m9 b  s. h) j. Y

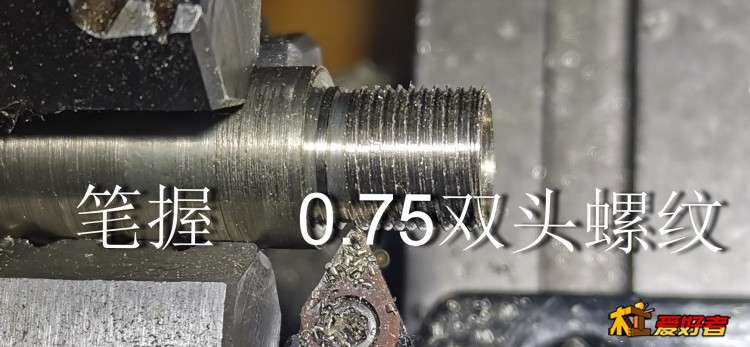

最近自己计算搞定了齿轮组。说明书和贴牌提供的就是狗屎。0.75mm，2头3头。我也不认为螺纹更细的更好。

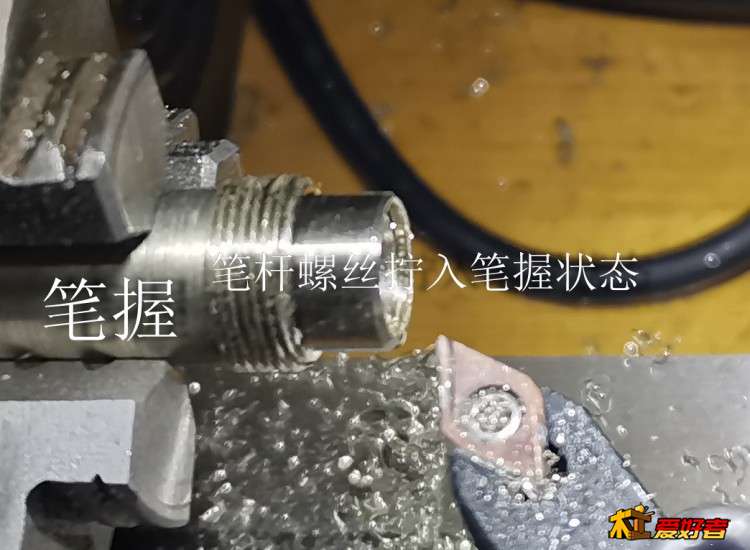

' ~5 @& H5 h0 ]- ]# A; J就是深处小孔内螺纹比较失败，白铜有点韧，小刀“让刀”影响精度。

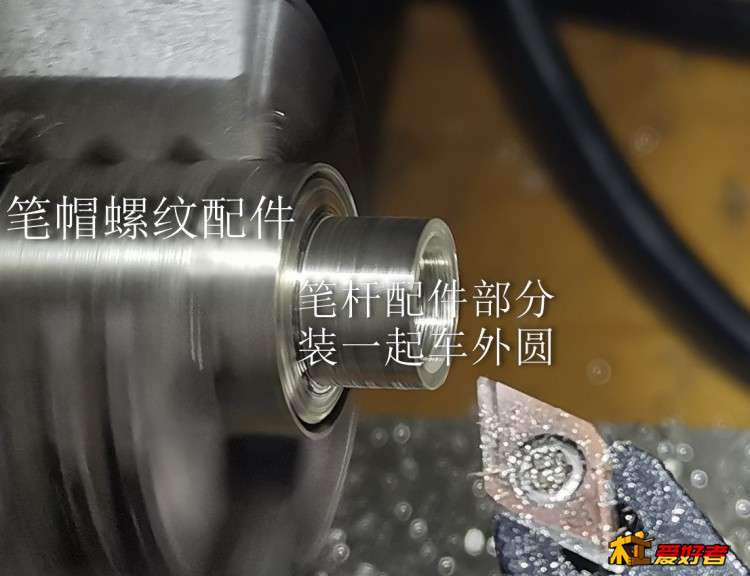

2 ^* E+ f6 m: Z! L/ b0 Q3 r$ N3 {9 o对拧螺丝配件最后两两装一起精车，对以后全笔组装后的轴向准确度有益。这是看军事频道讲罗罗spay到秦岭生产中的故事受到的启发。
8 U% g7 {2 D6 Z2 L! L

老猫爱钢笔

太阳鱼 发表于 2020-04-21 12:51
本帖最后由 太阳鱼 于 2020-4-21 13:08 编辑
: Q' T# D9 w% u0 O
" G" K; a  @0 z* Z1 m# N6 Q
; W+ Z4 W( @; p7 s4 R9 I- {内螺纹好像不能靠垫解决？关于垫块，高度上用的特别多。车刀就是各种垫。总之，有小拖板方便。

3 _: U" q" ^1 t: M" `$ b最近自己计算搞定了齿轮组。说明书和贴牌提供的就是狗屎。0.75mm，2头3头。我也不认为螺纹更细的更好。
就是深处小孔内螺纹比较失败，白铜有点韧，小刀“让刀”影响精度。
7 W* h& t6 e7 h: w* i% O- z对拧螺丝配件最后两两装一起精车，对以后全笔组装后的轴向准确度有益。这是看军事频道讲罗罗spay到秦岭生产中的故事受到的启发。

0 s6 @, I% _1 ]8 V我想做四头螺纹是针对很多老钢笔上自带的螺纹，后配笔杆得配合原有螺纹，我的车床挂轮准，但是小拖板分线，我正在考虑要不要用百分表来打，毕竟小拖板精度不怎么好还是很影响螺纹的

老猫爱钢笔

太阳鱼 发表于 2020-04-21 12:51
本帖最后由 太阳鱼 于 2020-4-21 13:08 编辑


# C, ], |4 H1 N; Y内螺纹好像不能靠垫解决？关于垫块，高度上用的特别多。车刀就是各种垫。总之，有小拖板方便。
7 w7 K8 p% t/ a
最近自己计算搞定了齿轮组。说明书和贴牌提供的就是狗屎。0.75mm，2头3头。我也不认为螺纹更细的更好。
4 Z4 n) i( o  g) {就是深处小孔内螺纹比较失败，白铜有点韧，小刀“让刀”影响精度。
4 e' [) U& n6 E, t. A4 ]- z对拧螺丝配件最后两两装一起精车，对以后全笔组装后的轴向准确度有益。这是看军事频道讲罗罗spay到秦岭生产中的故事受到的启发。

垫块是指量块，一般不做大牙距用不到

小陈手工坊

漂亮

EkinPang

挺好
