设计个全铝龙门塔式三轴雕刻机，有高人给点建议吗

汪學華 · 发表于 2020-3-31 22:13:11

lvsq 发表于 2020-03-31 13:137 `/ ]& j$ B9 }/ O
三个轴的滑板尽量一致，加工一件跟加工三个一件价格差的多了去，不要担心材料浪费，材料钱跟加工费比都是小事。丝杠可以1605导轨可以搞大点，有条件上30导轨组合高度整好45，1605的BK加螺母做高度就是45，省去导轨或者滑块两块垫高的东西，要是导轨垫高是整块板铣出来那就费时费力费钱。30导轨也贵不到哪里去。导轨安装基准靠山要有，至少一条导轨滑块上有就好

30的太大了，桌面用不着，

来自安卓APP客户端

sunwds · 发表于 2020-3-31 23:14:13

汪學華发表于 2020-3-31 22:12( x+ K" i: p/ l/ u2 e
加工中心现在都是龙门了，用立柱的价格要低，龙门的要求场地要大，价格的也要高

都用龙门了，还真是没看见求科普吧是德国还是美国还是精雕啊真敢说啊

q1251542554 · 发表于 2020-3-31 23:28:39

sunwds 发表于 2020-03-31 23:14
2 c" g" f* I9 @& Q都用龙门了，还真是没看见求科普吧是德国还是美国还是精雕啊真敢说啊

可以了解一下日本牧野的加工中心，这两年台湾的一些高端机型也开始用这种结构，确实比传统的单立柱要好的多，另外大尺寸的加工中心也全是龙门结构

来自安卓APP客户端

lvsq · 发表于 2020-3-31 23:31:06

汪學華发表于 2020-03-31 22:13
, ?$ Y% t9 L/ R Y3 N8 U e30的太大了，桌面用不着，

是省钱的问题，强度更高，更省钱。

来自安卓APP客户端

sunwds · 发表于 2020-4-1 00:20:21

原来这就是都龙门啊这就叫龙门啊门和墙日本就是都啊精雕还有动横梁呢也是龙门吧

18122 · 发表于 2020-4-1 00:38:27

你给设计个：立起来做台钻，放下来可做小车床的玩意儿呗。谢谢

-可可 · 发表于 2020-4-1 02:20:32

龙门x轴拆下来安装在y轴上然后龙门两侧立柱往内侧移把z轴安装在两侧立柱上就成了龙门立柱自由互换的变形金刚

来自安卓APP客户端

SolidWeng · 发表于 2020-4-1 02:34:27

lhfbaby 发表于 2020-03-31 09:15
: n; z4 Q: _- T如果是有加工条件，这设计就太丑了

就喜欢说实话的人，但是又怕别人听到实话不高兴！

来自安卓APP客户端

lzzasd · 发表于 2020-4-1 08:17:56

要稳定买个二手机得了省时省力省钱

汪學華 · 发表于 2020-4-1 22:35:23

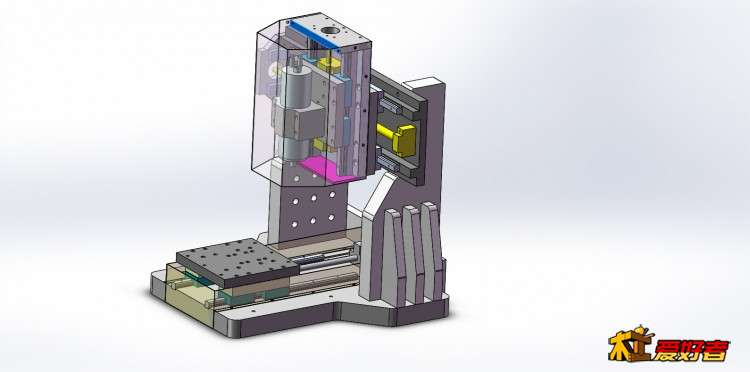

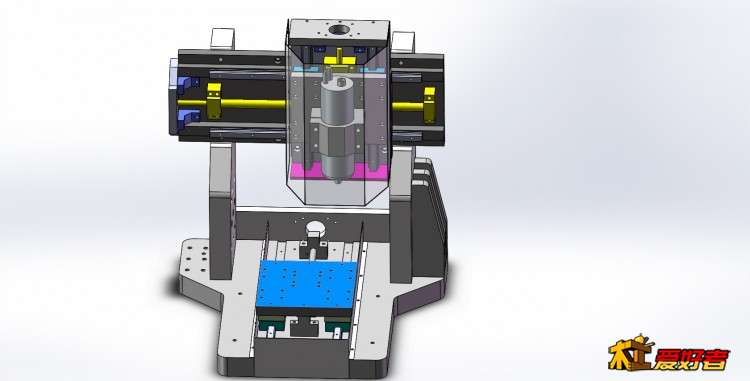

加了Y轴的靠山，加高了龙门，增加了龙门立柱的支撑，做了个防尘的Z Y轴，风琴罩直接安装，没有画了，立柱4cm后，底板镂空了一部分，改了一天，原来是想立柱式龙门式通用，立柱做台钻，想想太麻烦，取消立柱安装孔，直接龙门，朋友的加工中心用的确实是大型立柱的，说都是要淘汰的了，搞了五六年了，要换也是龙门，反正个人也觉得龙门的好处多，整个底板就是50CMX50CM，龙门净空26CM，加上Y轴和床面板，也有16CM，足够自己座面了装配体1.JPG
