整块直拼板门应该如何有效的防止变形

zo12345

如上图所示，整板直拼料门板，应该如何防止门板顺木纹方向长度发生变形弯翘？ 各位大神多多请指教!
; g$ c0 R+ z9 n3 C* C4 c" A  L; F2 \

杜工

竖向铣槽就有改善作用，图上设计的槽路还是很合理的。

洛羽

这种的也就这样了，攒边没问题效果就不一样了

来自苹果APP客户端

qiang2341

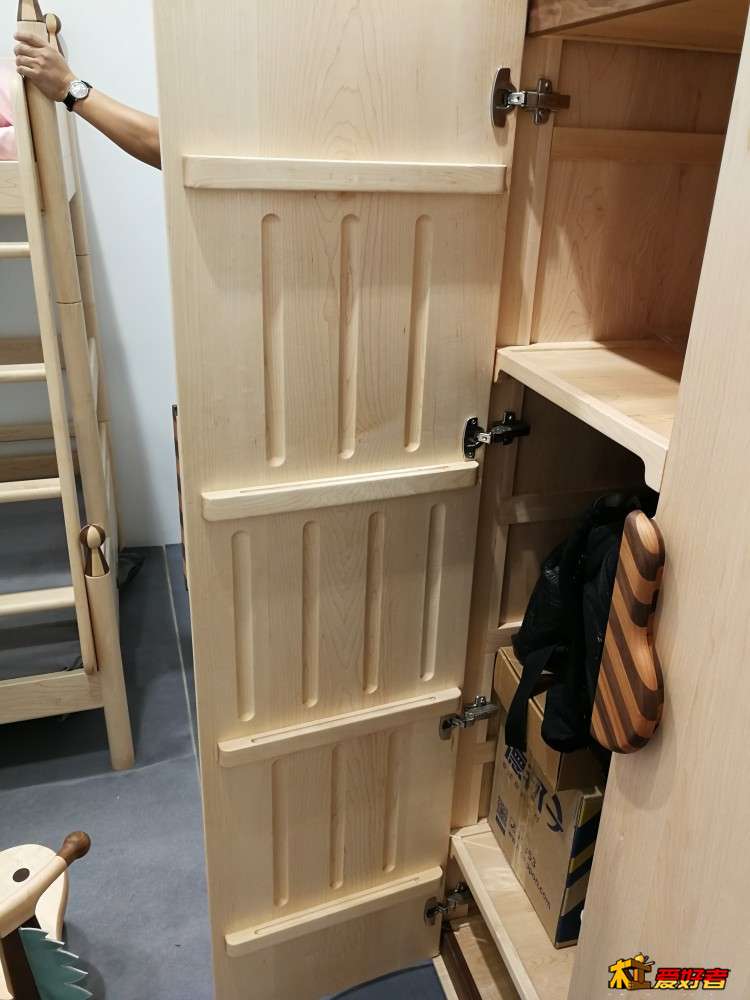

首先说横向x轴，其实图中把穿带固定死在木板是就不是很合理。穿带长度方向上几乎不会受缩涨什么影响，但是木板反而横向缩涨明显，本来可以自由变化，现在被固定死的穿带所牵引，到是很容易使门板横向裂开。最合适的方法是燕尾槽穿带，或者自攻丝只固定某一点，其余部位打上长型的导航孔，方便自攻丝连同木板在导航孔内横向移动。
7 l& \& Y" R' I+ u3 k/ |前后方向z轴，这个到时什么方法都好用，最起码目前看来应该不会瓦变。
0 b, x4 w* H; p! h最后说纵向y轴，我不是很明白楼主叙述的意思。不过看到沙发好像是个高人，能否给分析一下？开长槽为什么可以减小形变？

来自安卓APP客户端

zo12345

qiang2341 发表于 2020-3-13 12:37
首先说横向x轴，其实图中把穿带固定死在木板是就不是很合理。穿带长度方向上几乎不会受缩涨什么影响，但是 ...

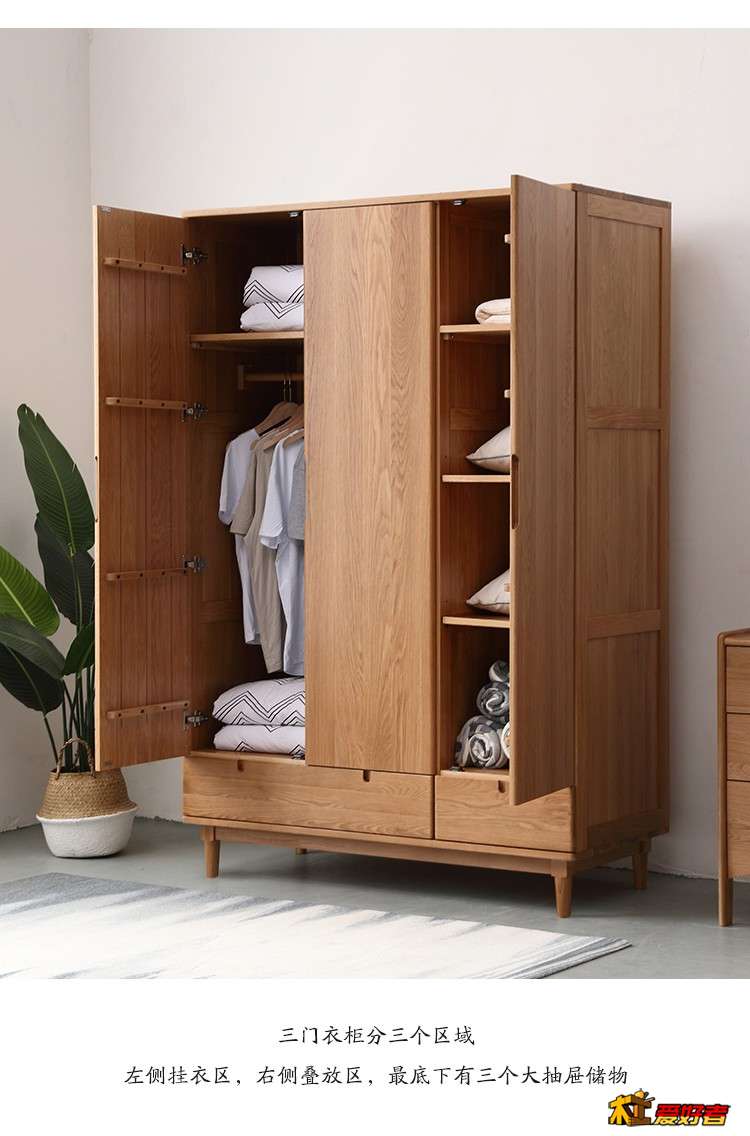

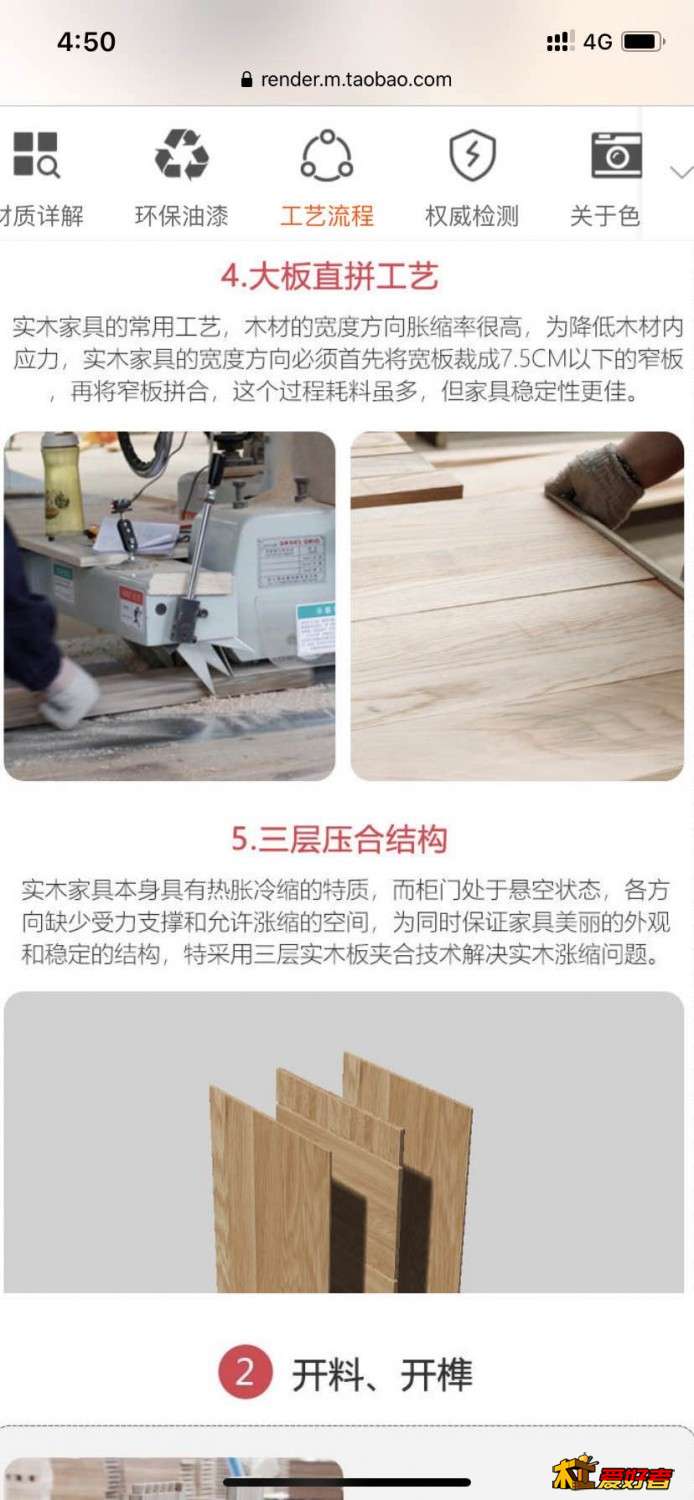

  d  O6 E* ?9 j可以无视第二张图片的“穿担”上的螺丝钉固定方式，此方式确实不可取，违背了实木涨缩的定律。更有技术参考价值的乃首图，首图的“穿担”是采用的燕尾榫槽的做法，在拼板时就已经置入，且有相对的涨缩间隙。门板背面的圆底长槽，其实是有意使门板的X轴方向瓦变作用，因为只有这样才能使“穿担”受瓦变所牵制，除此之外圆底长槽更为美观罢了。   其实我想问的是Y轴方向顺木纹的长边，出现弯翘有什么应对办法，我所知道的就是将直拼块开料为70mm左右进行拼板，尽量减小木材内应力，但这只是相对的办法。 这个问题困扰我很久了。图片上是另一种成本极高的解决方案，暂时没有验证过。
2 X8 k1 r+ F2 m% O

whzjq

干透了还会变形吗？我买的生态板一开始送过来靠墙放一段时间都弯了，后来平放也回不来了应该是干透了

来自苹果APP客户端

qiang2341

zo12345 发表于 2020-03-13 16:51
可以无视第二张图片的“穿担”上的螺丝钉固定方式，此方式确实不可取，违背了实木涨缩的定律。更有技术参考价值的乃首图，首图的“穿担”是采用的燕尾榫槽的做法，在拼板时就已经置入，且有相对的涨缩间隙。门板背面的圆底长槽，其实是有意使门板的X轴方向瓦变作用，因为只有这样才能使“穿担”受瓦变所牵制，除此之外圆底长槽更为美观罢了。   其实我想问的是Y轴方向顺木纹的长边，出现弯翘有什么应对办法，我所知道的就是将直拼块开料为70mm左右进行拼板，尽量减小木材内应力，但这只是相对的办法。 这个问题困扰我很久了。图片上是另一种成本极高的解决方案，暂时没有验证过。

那我就有些不明白了。首先楼主想问y轴方向。但是楼主回复的方法恰巧是z轴啊。这个方法很好理解，等于木材的年轮按正弦波形依次排列，相互抵消瓦变的内应力。但无论木材怎么切，都不能改变x轴方向上的缩涨。
至于y轴方向上，我个人认为，不是很容易发生弯曲吧？

来自安卓APP客户端

脑热跳坑黑

谁说这个论坛没有高人

来自苹果APP客户端

网络先锋8

不错了

来自安卓APP客户端
