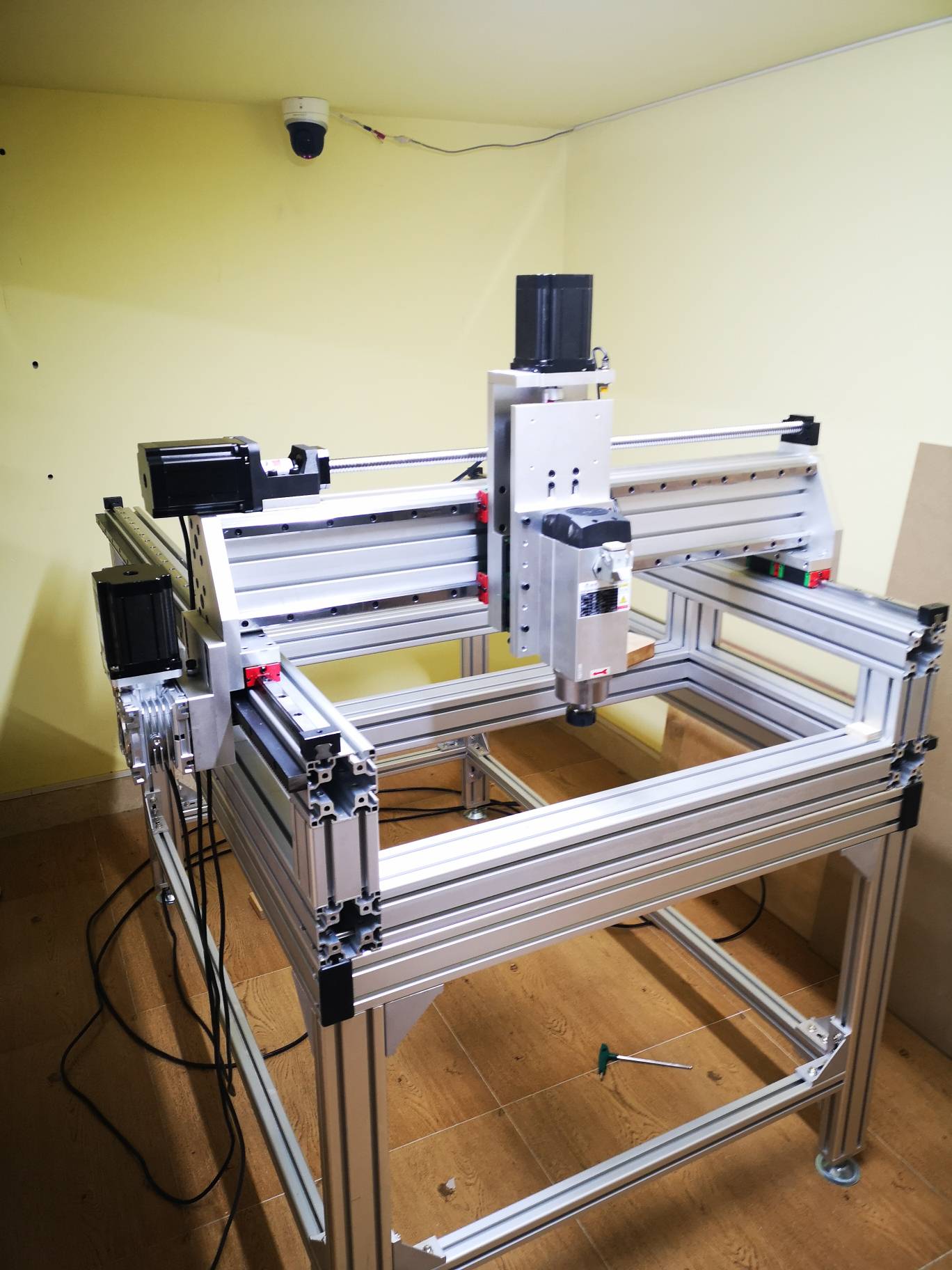

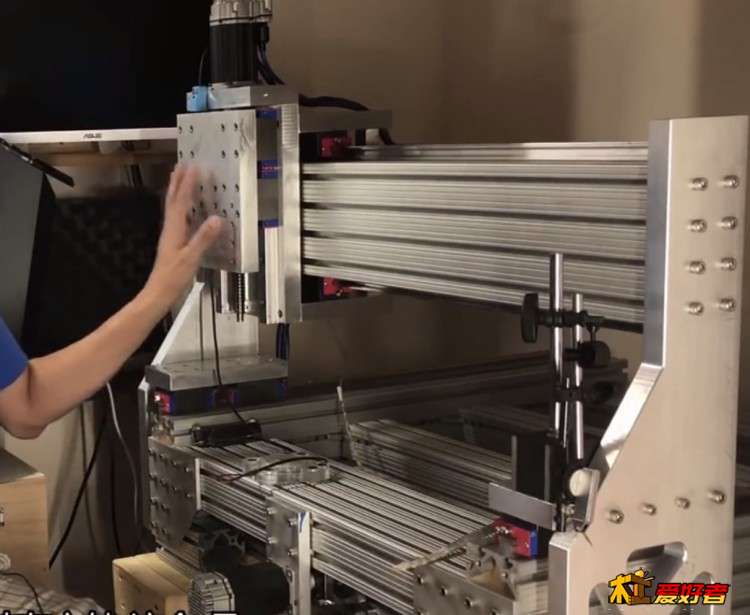

大家觉得这个结构咋样

lukyo · 发表于 2020-3-14 18:39:49

dun129 发表于 2020-03-14 17:27+ f: O5 H0 C! b4 e
方便拍个细节看看吗？谢谢

第一帖有个细节图啊

lukyo · 发表于 2020-3-14 20:26:51

dun129 · 发表于 2020-3-14 22:32:05

lukyo 发表于 2020-03-14 18:39: G& S N, W# I) A
第一帖有个细节图啊

没找到

lukyo · 发表于 2020-3-14 22:44:32

dun129 发表于 2020-03-14 22:328 c, i0 c) c5 |0 I1 _8 P
没找到

留个邮箱，我把我画的图给你

dun129 · 发表于 2020-3-14 22:45:49

lukyo 发表于 2020-03-14 22:444 [& U8 Y, w! a
留个邮箱，我把我画的图给你

516095569@qq.com谢谢

快乐男生 · 发表于 2020-3-15 04:53:17

楼主你好，我一直也想做一个你这个款式的机器，终于看到有人做了，心里有底了，你的y轴减速机多少钱买的呀？能否发一付双齿轮箱的图给我，459848861@qq.com 谢谢

dun129 · 发表于 2020-3-15 08:36:45

lukyo 发表于 2020-03-14 22:44/ [. g1 [7 e( Z! V7 j
留个邮箱，我把我画的图给你

收到了，谢谢

lukyo · 发表于 2020-3-15 09:10:51

lukyo · 发表于 2020-3-15 09:12:37

dun129 发表于 2020-03-15 08:368 w+ D0 A+ Y4 i9 x4 k4 A
收到了，谢谢

螺栓孔的尺寸要根据你的实际情况变化哦

dun129 · 发表于 2020-3-15 10:08:09

lukyo 发表于 2020-03-15 09:12
$ j. d9 d" R; `- g+ e. u# E( _螺栓孔的尺寸要根据你的实际情况变化哦

我只是想了解一下双齿轮怎样消回差的结构，我也想做台齿条机给老爸。是了，你的减速机是跟一个齿轮直连，而后通过同步带连到第二个齿轮上面的吗？你用了减速比多少的减速箱？看过很多都是用大小同步轮减速的，第一次看到用涡杆减速箱做，好像这种减速箱间隙有点大。期待你做好后看看效果怎样，包括精度，噪音，振动，锁止防过冲。。。

dun129 · 发表于 2020-3-15 10:16:09

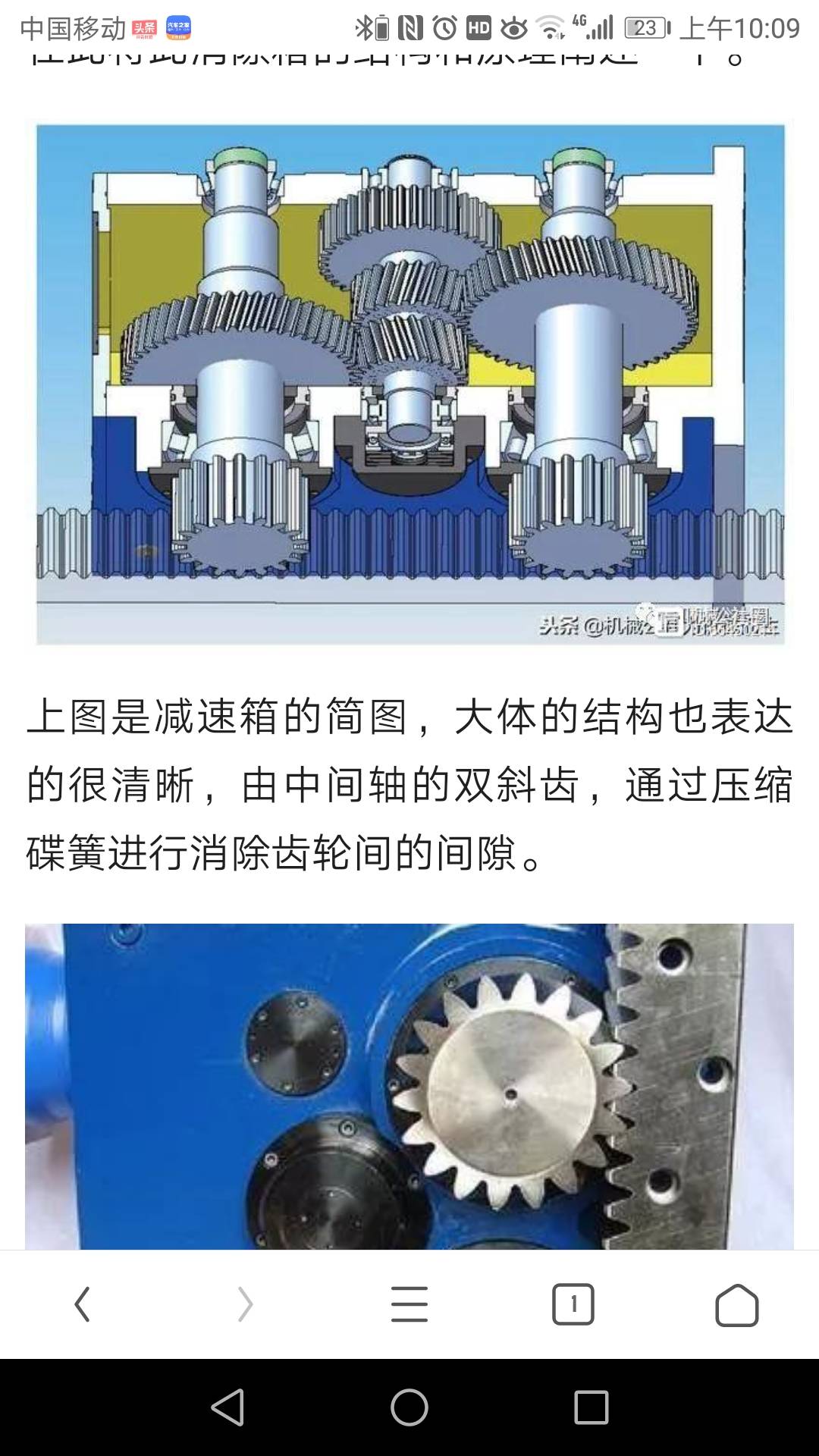

这种双齿结构是通过微调中间轴的轴向位置，使两齿轮相反方向旋转一角度，从而使两齿轮正反向都压紧齿条的。不过这个对DIY的话有点复杂了。

lukyo · 发表于 2020-3-15 10:25:46

dun129 发表于 2020-3-15 10:08- h' \' A) t( L: G5 T$ |) L
我只是想了解一下双齿轮怎样消回差的结构，我也想做台齿条机给老爸。是了，你的减速机是跟一个齿轮直连， ...

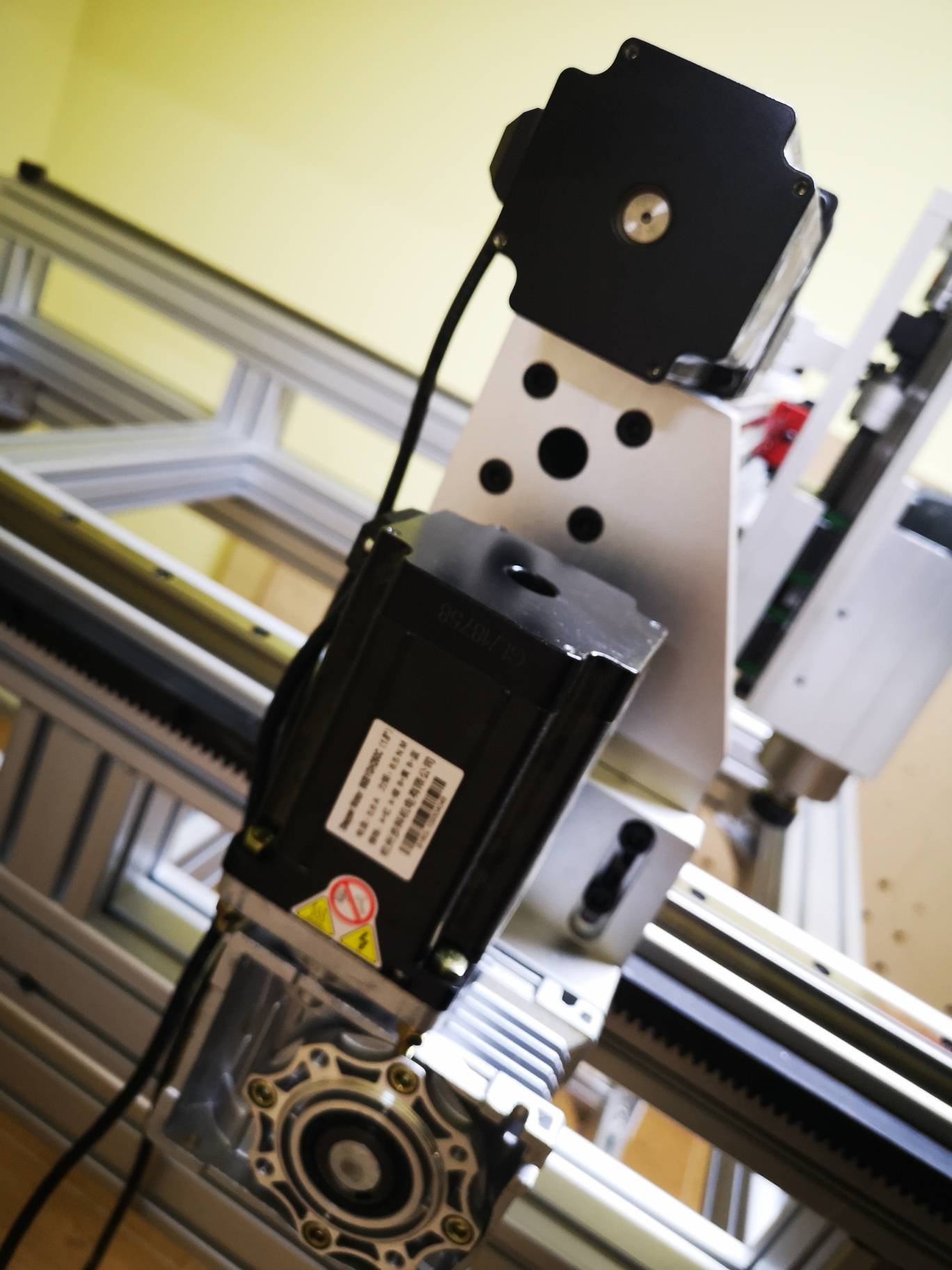

用的是1：10的减速箱，减速箱输入有间隙，这个没有办法改变，用手转动能够感觉得到，但是为了这点间隙改用精密行星减速机好像划不来，我这减速机才200块不到。假设间隙有1度，输出端的间隙才0.1度，所以只要尽可能的消减齿条和齿轮的间隙，这样精度才不至于受到更大的影响。买个好点的接近开关，设置好机械原点，每次开机时都一次对原点，这样就可以纠正误差。

dun129 · 发表于 2020-3-15 10:28:46

lukyo 发表于 2020-03-15 10:253 i! g0 n1 `: O) S# _
用的是1：10的减速箱，减速箱输入有间隙，这个没有办法改变，用手转动能够感觉得到，但是为了这点间隙改用精密行星减速机好像划不来，我这减速机才200块不到。假设间隙有1度，输出端的间隙才0.1度，所以只要尽可能的消减齿条和齿轮的间隙，这样精度才不至于受到更大的影响。买个好点的接近开关，设置好机械原点，每次开机时都一次对原点，这样就可以纠正误差。

期待你的试机效果

sunwds · 发表于 2020-3-15 11:47:07

x轴咋没放上下呢

abs2554 · 发表于 2020-3-15 13:28:02

y轴一个齿条吗？还是双齿条？双y怎么同步呢？
