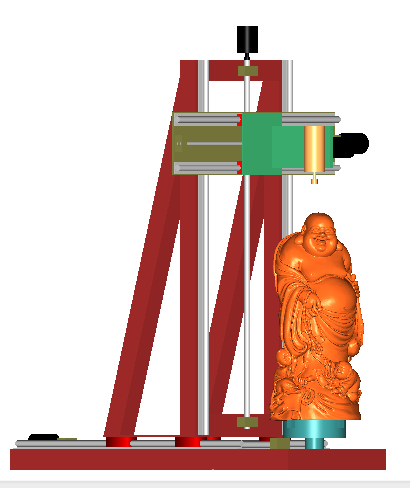

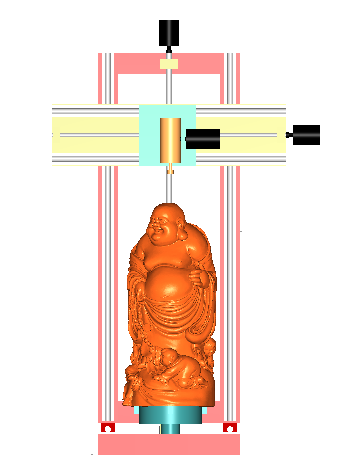

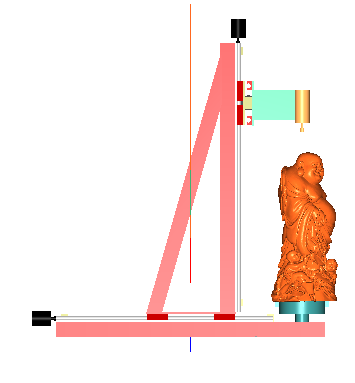

大型五轴立式雕刻机

wch8816 · 发表于 2020-3-9 16:50:34

y轴改齿条双驱算了，和普通1325雕刻机一样的，我z轴丝杆3005双螺母，长2.2米

泡沫0o · 发表于 2020-3-9 18:31:59

这个设计真不行，将动立柱改成定立柱吧，动Y轴吧，A这样装刚性不行，

lvsq · 发表于 2020-3-9 19:01:33

wch8816 发表于 2020-03-09 10:59, C6 O* t0 q* Q1 b
y轴（平行于地面的）的驱动和电机用多大的？因为它的负荷最大。

我到感觉Z轴负荷大，因为轴向有重力，Y轴是水平方向电机小顶多加减速慢，Z轴小了就动不了，报警。选伺服百度一大堆资料，几句话撤不清，没啥难的，就是套公式。就是套公式。就是套公式。

wch8816 · 发表于 2020-3-9 19:12:19

泡沫0o 发表于 2020-03-09 18:31
+ N0 W0 @; u- |# p0 ^) u% K这个设计真不行，将动立柱改成定立柱吧，动Y轴吧，A这样装刚性不行，

我的工件很重以吨计，所以旋转轴必须独立的

wch8816 · 发表于 2020-3-9 19:17:38

qq578307131 · 发表于 2020-3-10 03:27:13

很棒，需要软件模块和电控部分，驱动部分我能帮你搞定，联系我

qq578307131 · 发表于 2020-3-10 03:28:49

Z轴丝杆不要放中间，影响行程

wch8816 · 发表于 2020-3-10 10:27:35

qq578307131 发表于 2020-03-10 03:28
5 J1 K+ G9 ]9 e, K0 ZZ轴丝杆不要放中间，影响行程

wch8816 · 发表于 2020-3-10 10:52:56

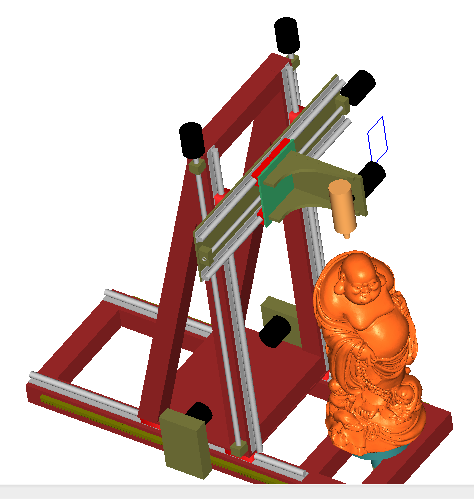

考虑到机器运动时负载过重，yz改为双齿条丝杆双驱结构

qq578307131 · 发表于 2020-3-10 11:15:35

wch8816 发表于 2020-3-10 10:52
. i2 x. K* b2 {考虑到机器运动时负载过重，yz改为双齿条丝杆双驱结构

好，这样的设计后期刀路的制作可以做更多的事情啦，需要提供技术支持请联系我

wch8816 · 发表于 2020-3-10 13:23:38

qq578307131 发表于 2020-03-10 11:15
5 r& a& K) B/ k" I/ G" [好，这样的设计后期刀路的制作可以做更多的事情啦，需要提供技术支持请联系我

你微信多少？

wch8816 · 发表于 2020-3-10 13:40:35

wch8816 发表于 2020-03-10 13:23
, @( C. B9 M2 w. D你微信多少？

我用精雕编的五轴联动路径，但只支持摇篮结构机床，我要定制后处理，改为这种一摆一转的路径，你能做后处理否？

wch8816 · 发表于 2020-3-10 13:41:30

qq578307131 发表于 2020-03-10 11:15
% h: O. h$ z5 c6 }! N好，这样的设计后期刀路的制作可以做更多的事情啦，需要提供技术支持请联系我

我用精雕编的五轴联动路径，但只支持摇篮结构机床，我要定制后处理，改为这种一摆一转的路径，你能做后处理否？

mailediaokeji · 发表于 2020-3-11 07:23:59

wch8816 发表于 2020-03-09 10:32

这大鸡鸡不错

快乐男生 · 发表于 2020-11-28 21:35:52

五轴机做的怎么样了
