楼主: yxy

我的家用小吊车,纪念版

[复制链接]
 楼主| 发表于 2007-6-5 09:27:07 | 显示全部楼层
二楼安装的小阴台造成了吊臂的长度必须要增加,才能使吊起的物品不与之相碰,而且吊臂还必须要能够收回,才能将吊起的物品收入室内。这个小阴台大大的增加了小吊车的制作难度和制作成本。

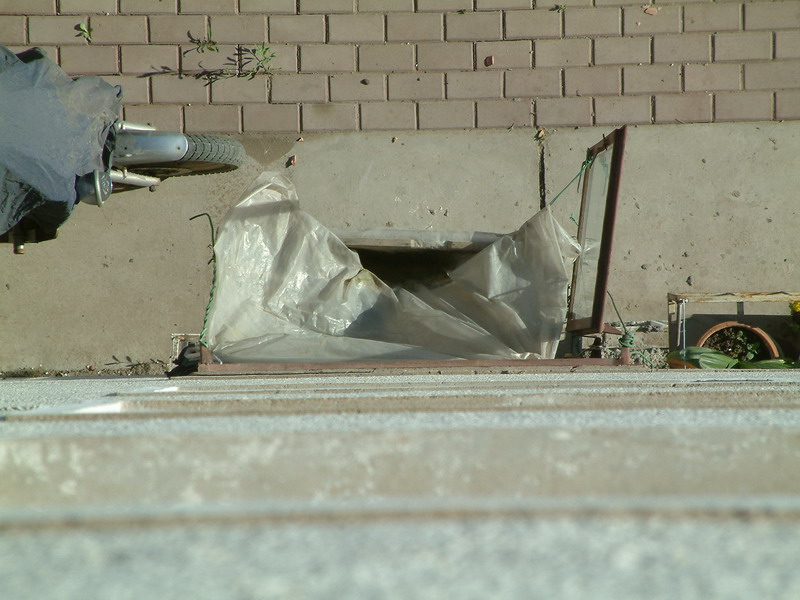

小阴台

小阴台
回复 支持 反对

使用道具 举报

发表于 2007-6-5 09:29:11 | 显示全部楼层

回复 #15 yxy 的帖子


. h  z# M/ v; e1 w: V* L你真是敢想敢干啊,佩服佩服
9 n7 M  i8 [& V8 D4 A4 j我在五楼,顶多就是想弄个手拉葫芦,你弄了电的,还能伸臂,高啊,实在是高啊
回复 支持 反对

使用道具 举报

 楼主| 发表于 2007-6-5 09:31:05 | 显示全部楼层

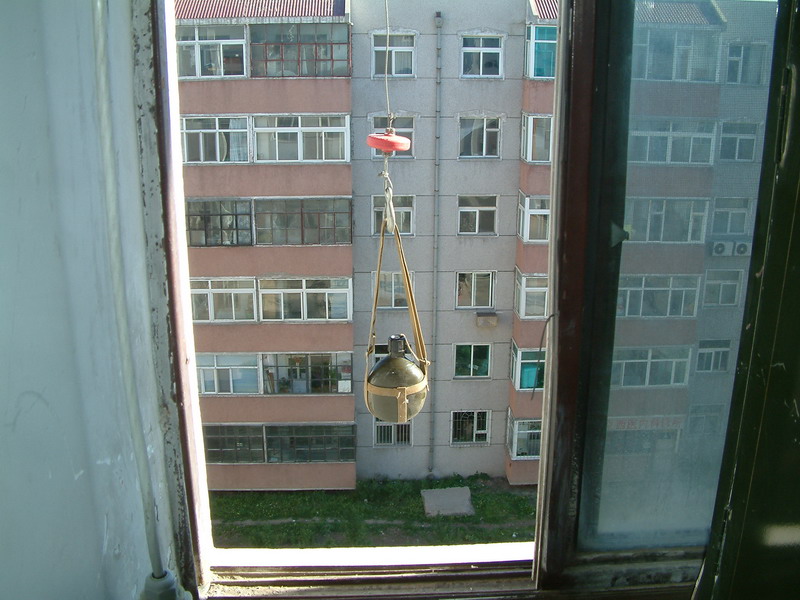

吊一个水壶示意一下,这台小吊车的其中能力经我复算可达到75kg

水壶

水壶

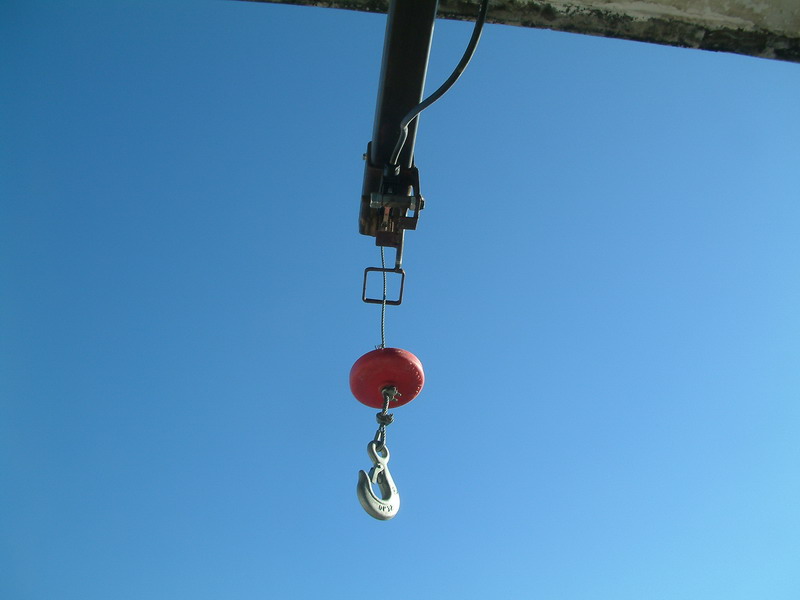

伸出的吊臂和吊钩

伸出的吊臂和吊钩

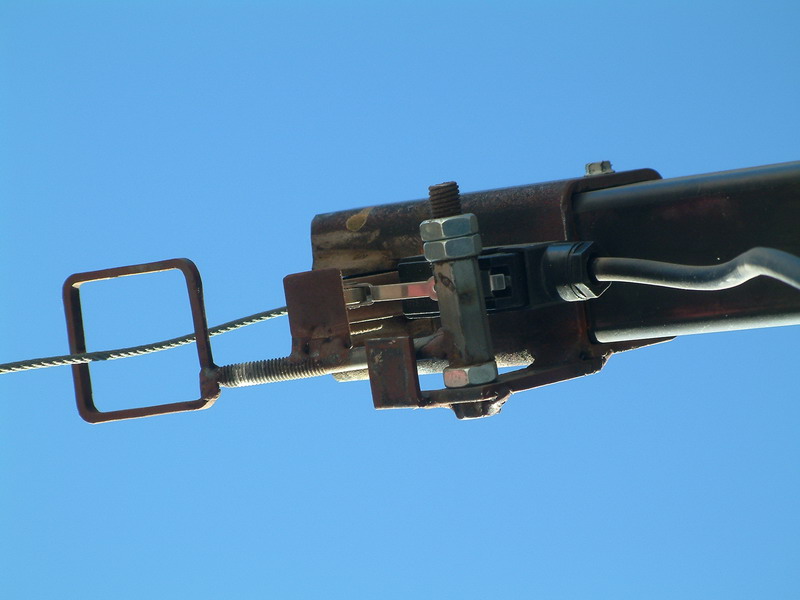

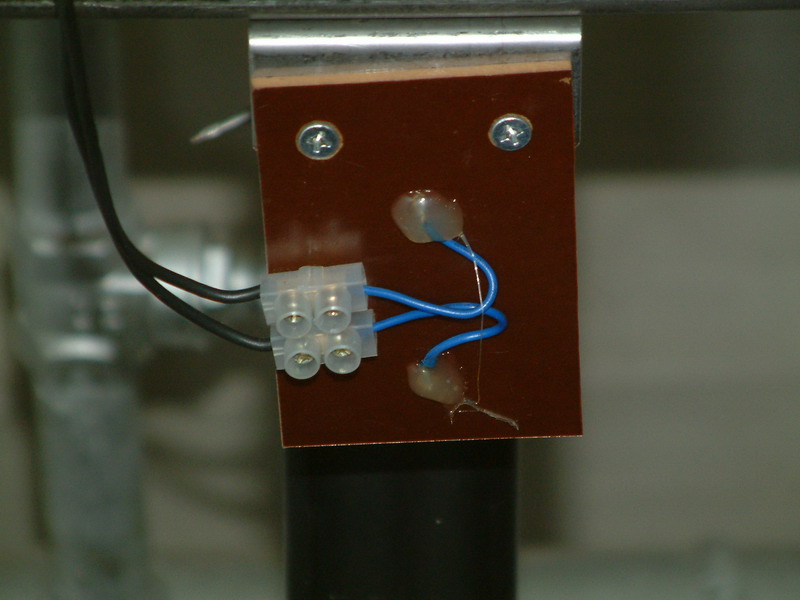

上部限位开关,这个设计时颇费了一番功夫

上部限位开关,这个设计时颇费了一番功夫
回复 支持 反对

使用道具 举报

 楼主| 发表于 2007-6-5 09:36:54 | 显示全部楼层

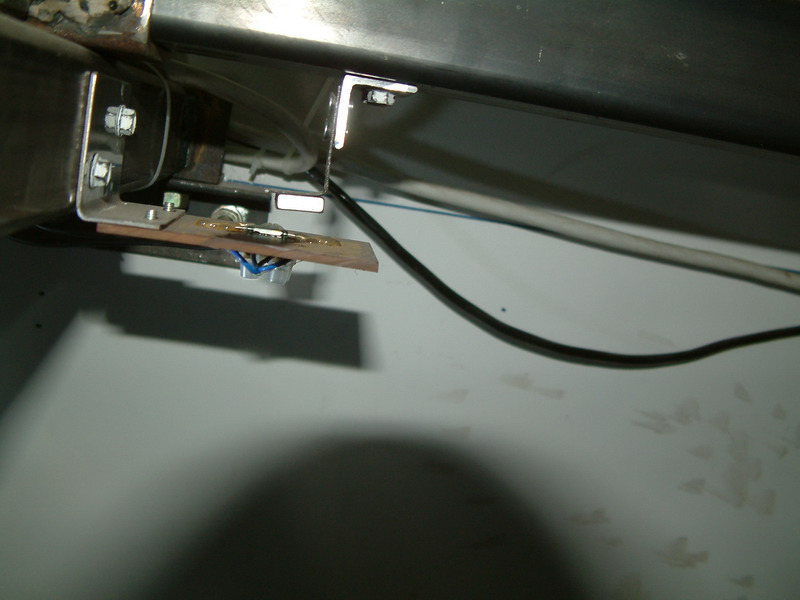

吊臂的限位开关

强磁加干簧管

强磁加干簧管
回复 支持 反对

使用道具 举报

 楼主| 发表于 2007-6-5 09:38:15 | 显示全部楼层

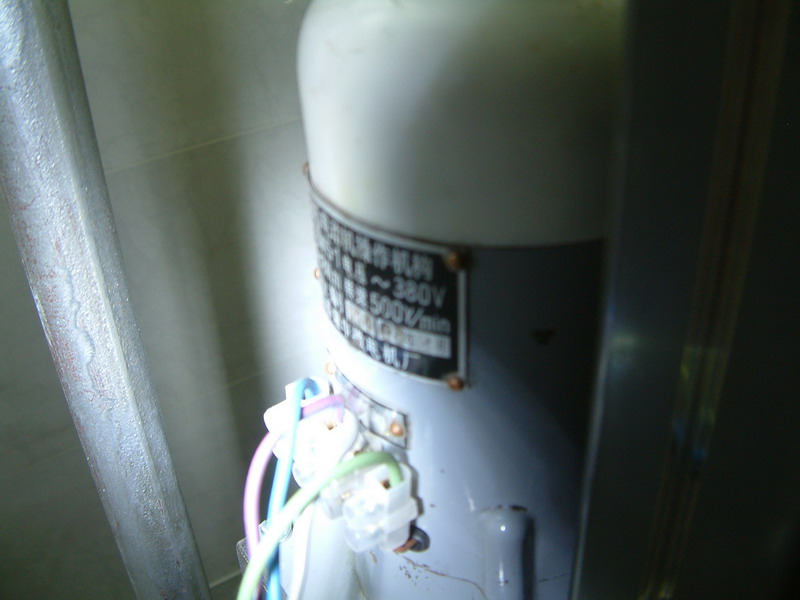

伸臂用的电机,自带行星减速箱

不好意思,糊了

不好意思,糊了
回复 支持 反对

使用道具 举报

 楼主| 发表于 2007-6-5 09:39:28 | 显示全部楼层

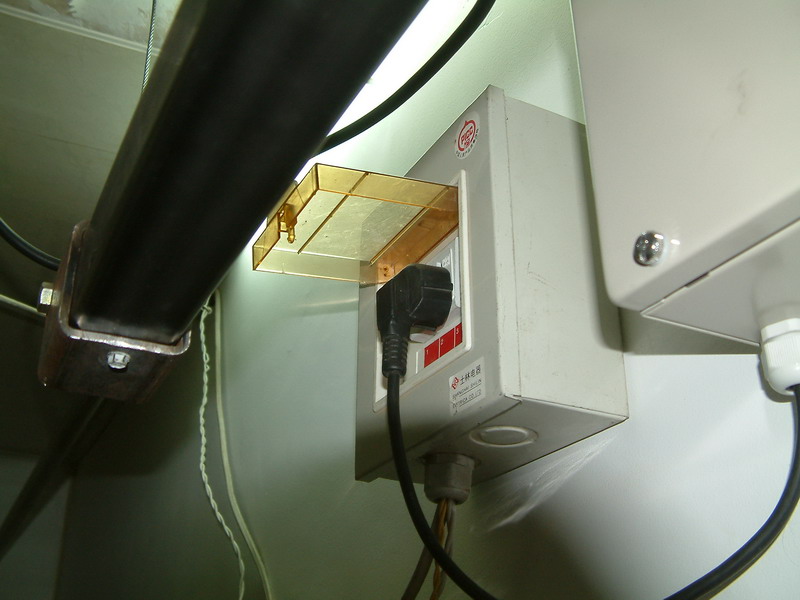

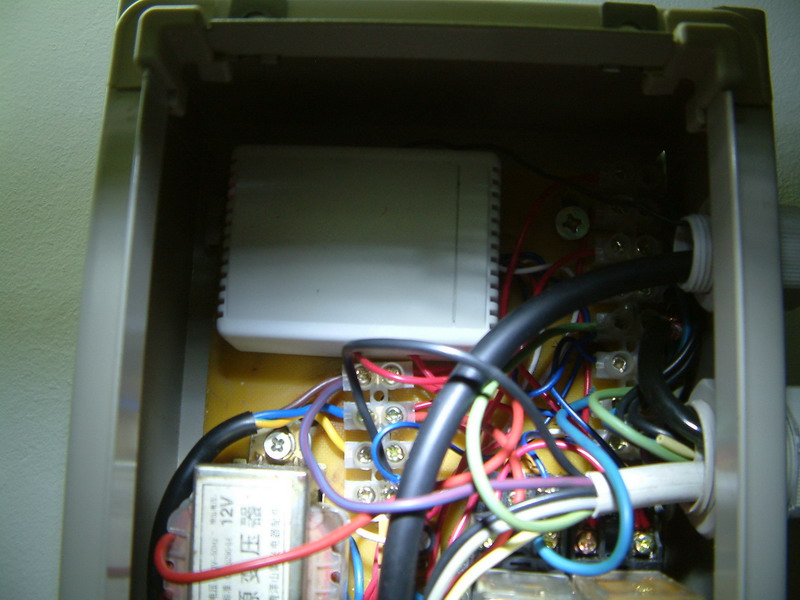

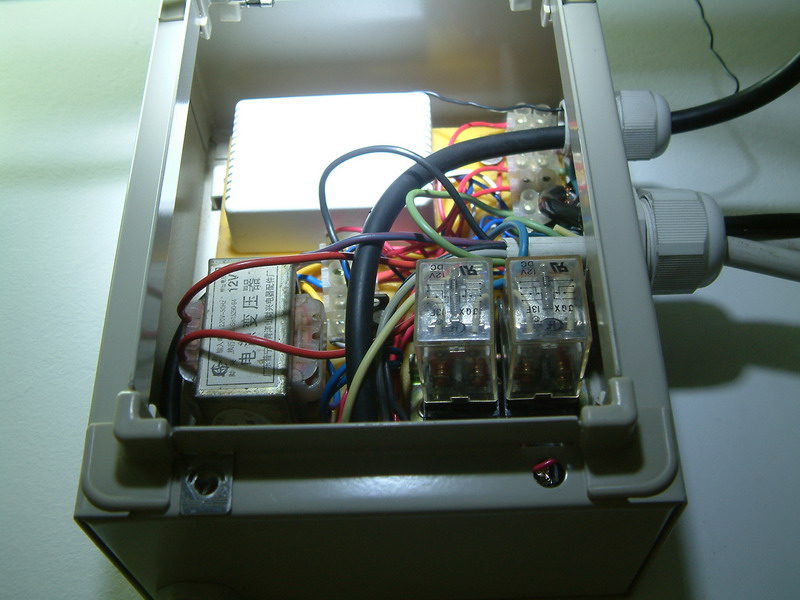

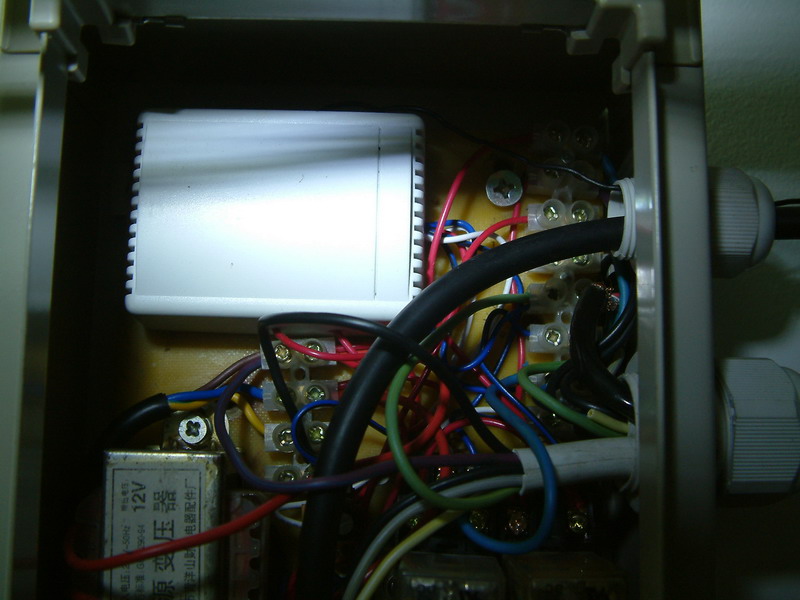

单独设置的电源箱,旁边是控制箱,有点选小了,控制板在里面很憋屈
/ m1 r4 n, I$ h# O1 S8 l% Q6 ]2 [1 e/ E4 X" [
[ 本帖最后由 yxy 于 2007-6-5 09:41 编辑 ]
回复 支持 反对

使用道具 举报

头像被屏蔽
发表于 2007-6-5 09:43:36 | 显示全部楼层
LZ,你太有才了,PFPF,我住12楼,帮我设计一个,哈哈
回复 支持 反对

使用道具 举报

发表于 2007-6-5 09:50:14 | 显示全部楼层
牛啊!
回复 支持 反对

使用道具 举报

发表于 2007-6-5 10:02:54 | 显示全部楼层
楼主,你是我的偶像啊
回复 支持 反对

使用道具 举报

发表于 2007-6-5 10:17:42 | 显示全部楼层
牛!
! X$ W) \; p6 D
+ ?/ C) j. |6 V: {( n% |问一下楼主,用的电动葫芦多少钱一个,供电电压多少伏,有没有小一些的,能够吊50kg左右的就行。
* a1 @: }1 h  F/ E
- ~) G0 x: Z6 V& B老家有一栋4层的房子,老家的楼层间距很高,第一层5米,第二层以上3米,每次洗衣服在1楼,而晒衣服在楼顶!!爬到楼顶相当于爬普通的6、7楼,而且还要提着一桶衣服,实在痛苦。父母在楼顶还养了鸡鸭,每天也是提着鸡食爬上爬下。算了一下,一般每天要爬4、5趟,我们年轻人叫苦不堪,老人倒是乐呵呵的。& Q9 X/ h* q8 W6 n4 i+ x8 x
几年前房子盖好后一直为这事犯愁,装个电梯是不现实,像楼主那样装个电动葫芦,这个想法想了5、6年一直没有实现,一是老家的小县城找不到这种小的电动葫芦,二是每次回家就是春节、51、101这么几天时间,在老家也没多少时间。现在父母一天天变老,看来这个想法要早日实行。
回复 支持 反对

使用道具 举报

发表于 2007-6-5 10:35:13 | 显示全部楼层
不错,不错。可以效法。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2007-6-5 10:37:00 | 显示全部楼层

回复 #26 ljhbbs 的帖子

葫芦没多少钱,我买的这个好像是花了300多,在本地的机电市场买的样品,我看中的是他的电机功率大,220V交流供电,550W,而且绞盘是钢制的。如果本地卖不到,你可以在淘宝上搜索一下,很多商家都卖这个。
, {* R% \. ^, i8 K9 j" U) }% Y/ e这种小葫芦最小的起重量是100KG的,我觉得还是要买起重量大一些的。起重设备都有个工作制,这种小葫芦只能达到20%,大概的意思是工作2分钟,就要休息8分钟,否则电机发热,影响寿命。如果频繁使用的话就要增加起重量来换回可连续的工作时间。而且钢丝绳越长,起重量也要打折扣。
回复 支持 反对

使用道具 举报

发表于 2007-6-5 14:35:45 | 显示全部楼层
哈哈,LZ太会玩了~ :tong  冬天可以钓大白菜、煤。 夏天可以钓西瓜,嘿嘿,搬家的时候可以掉小件的东西。  1 N& W% B- M- K& b+ K

. Q% o+ r2 d1 s0 Z7 i$ D% u不过LZ隔壁的那家也够BT的,居然装了一个监控
回复 支持 反对

使用道具 举报

 楼主| 发表于 2007-6-5 14:38:36 | 显示全部楼层
原帖由 严丝合缝 于 2007-6-5 14:35 发表 1 `3 s7 ]# B0 U6 K
哈哈,LZ太会玩了~ :tong  冬天可以钓大白菜、煤。 夏天可以钓西瓜,嘿嘿,搬家的时候可以掉小件的东西。  ! c; d$ _8 V* k

* O$ Q( N: ^3 l# x8 b4 ^3 e不过LZ隔壁的那家也够BT的,居然装了一个监控
% L* J) D1 ~0 O! t2 A
:qi :qi :qi 说谁BT,那个监控是我装的。
+ s' i) I2 C2 T( K4 K* I" E: {% u) }
[ 本帖最后由 yxy 于 2007-6-5 14:43 编辑 ]
回复 支持 反对

使用道具 举报

发表于 2007-6-5 20:26:20 | 显示全部楼层
真是强人!居然还带遥控.2 L  E; F- O9 |8 U
我也曾想在露台上装个类似的玩意,被LG严厉制止,理由是吊东西的时候砸到楼下遛弯的大妈怎么办?就是没有砸到大妈砸到花花草草业不好
