楼主: 红土地1

梳子(雀?凤凰?)

[复制链接]
发表于 2020-2-26 14:33:22 来自手机 | 显示全部楼层
红土地1 发表于 2020-02-26 13:00
/ `% x7 C! i( H) v梳齿榫头是全弧长的,为了不在两端露出榫头,梳柄部分没有铣透,所以需要后期手工剔除一点梳齿部分的榫头,但多剔了些,所以那里有一段留空。
* p& N0 e( b+ A, Y今天抽时间更新图纸细节,梳齿榫头一次性加工好,不再需要手工休整。
+ B6 W4 z% d3 |( k$ T( ?# J做了才知道,这梳子其实细节挺多的,逆向工程不是那么简单啊。

4 B" v& O- }* \7 ^其实没啥。哈哈!
回复 支持 反对

使用道具 举报

发表于 2020-2-26 20:12:06 来自手机 | 显示全部楼层
试一下45度一次雕出来,我拼接完时到下机都没用胶水
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-2-26 22:28:37 来自手机 | 显示全部楼层
和风细作 发表于 2020-02-26 20:12& ~& A# ], L9 l: O% w$ A; l
试一下45度一次雕出来,我拼接完时到下机都没用胶水

, H, D' H& V8 z6 w0 l& h要致敬谭木匠,忠实原版工艺
& `0 |! d+ t* {  ~其实梳子本身无所谓啦,关键是通过这梳子精进一点玩的水平
回复 支持 反对

使用道具 举报

发表于 2020-2-26 22:51:35 | 显示全部楼层
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-2-27 15:30:45 来自手机 | 显示全部楼层

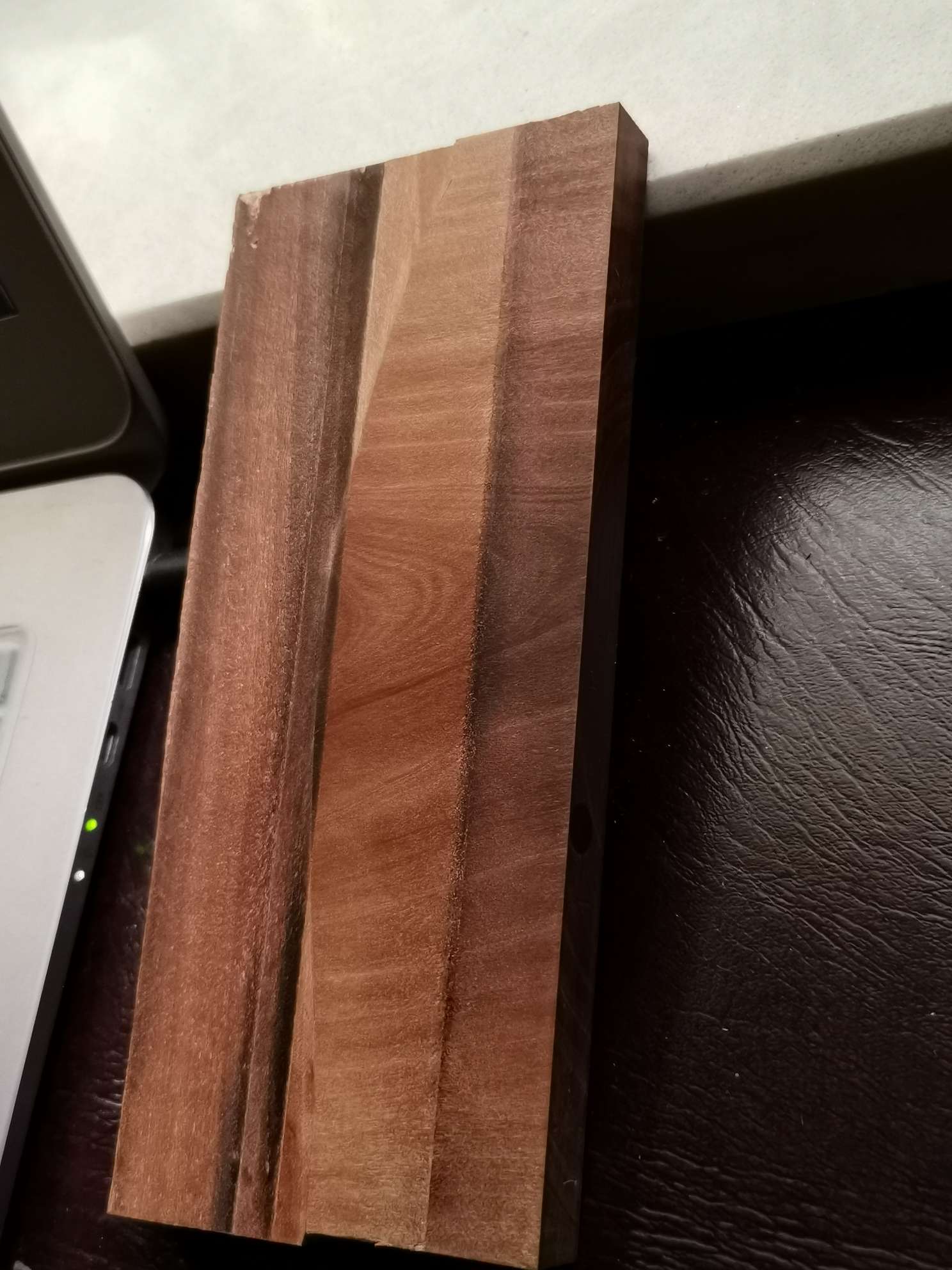

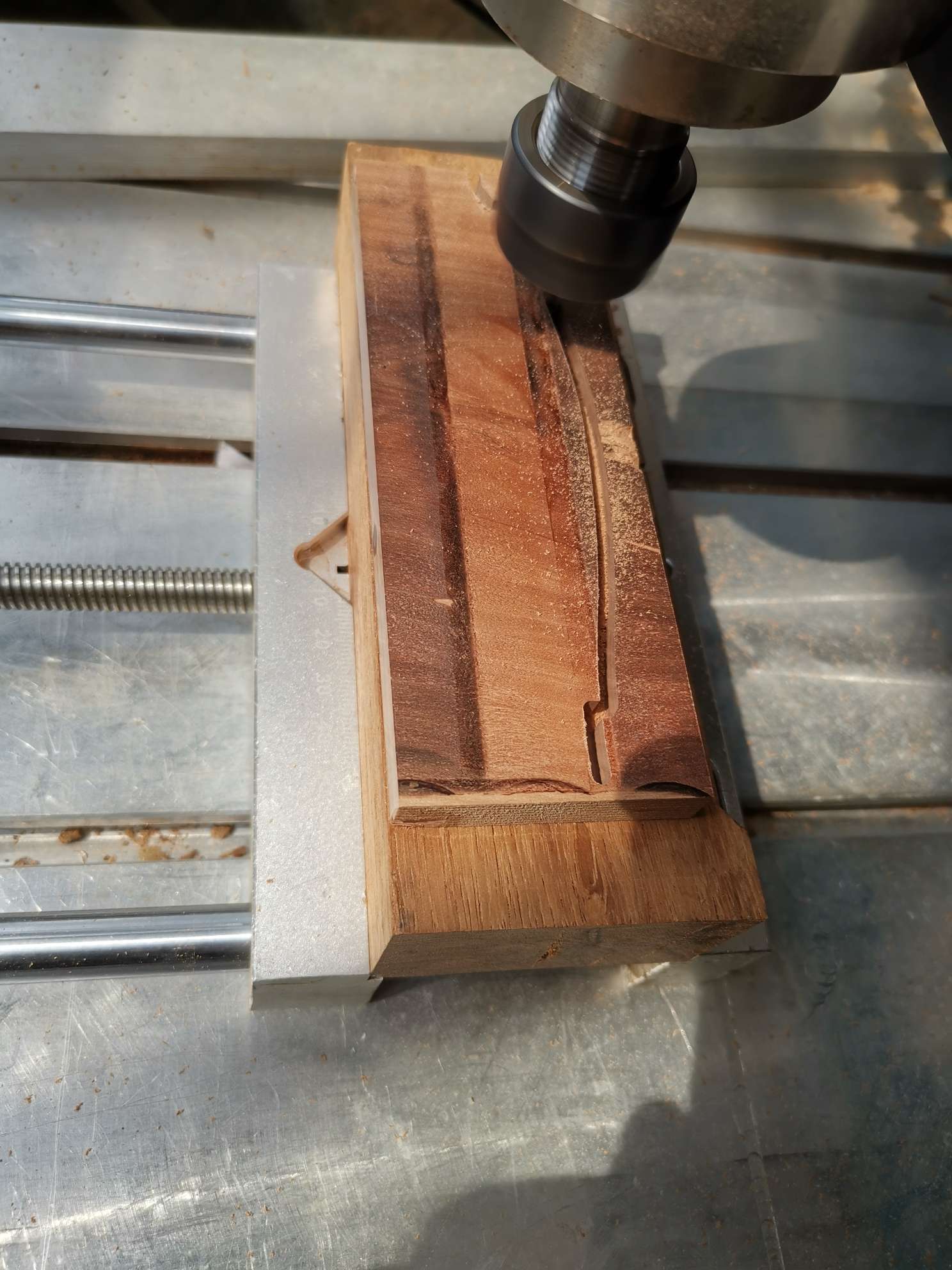

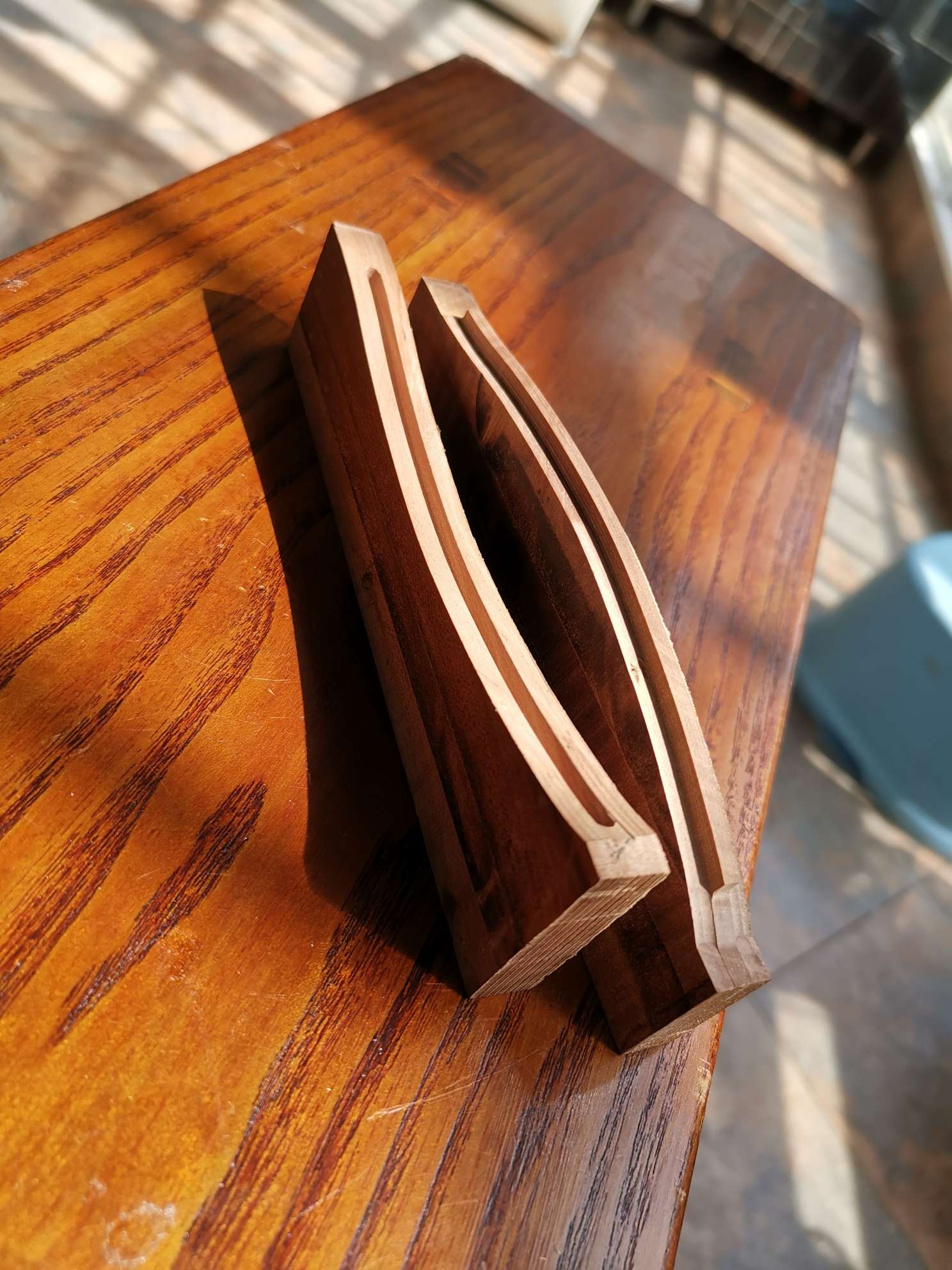

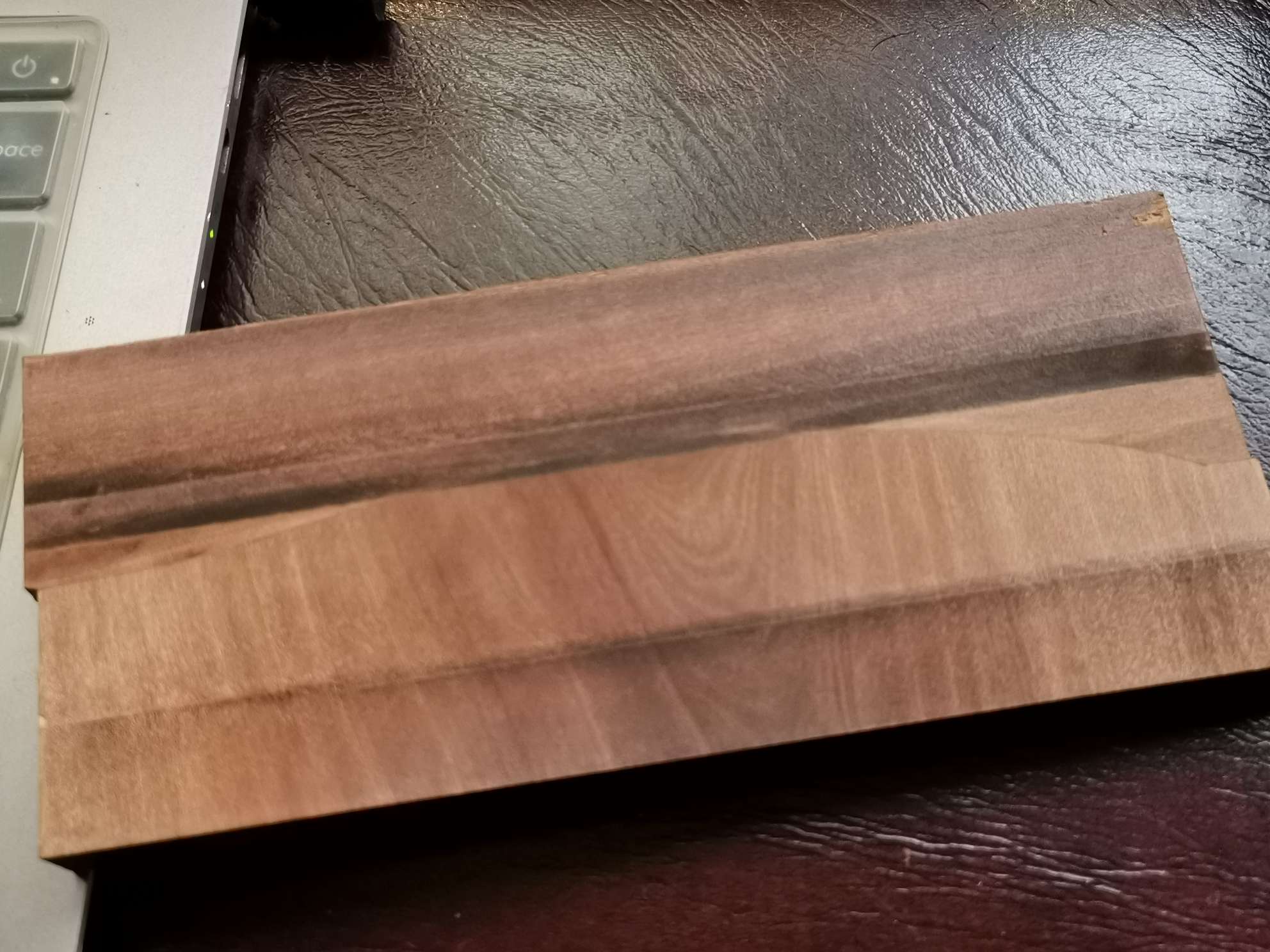

更新一下,下了几块料又拼了个梳子毛坯,时间都碎片化,见缝插针的玩
- v. J/ D- M8 j% O$ f& Y+ f5 U5 F+ F% H$ z' G6 A- ]" ]
) ?3 G" Y1 O& u, v1 k
8 ^/ `( F' l. K0 ?6 O

* R% L; R- S) Z+ ^) g
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-2-28 19:22:03 来自手机 | 显示全部楼层
本帖最后由 红土地1 于 2020-2-28 20:35 编辑 3 P# R7 M" N  {% i' U7 N! `1 L
" E0 T+ R5 ?, b5 q- |: @, N+ |

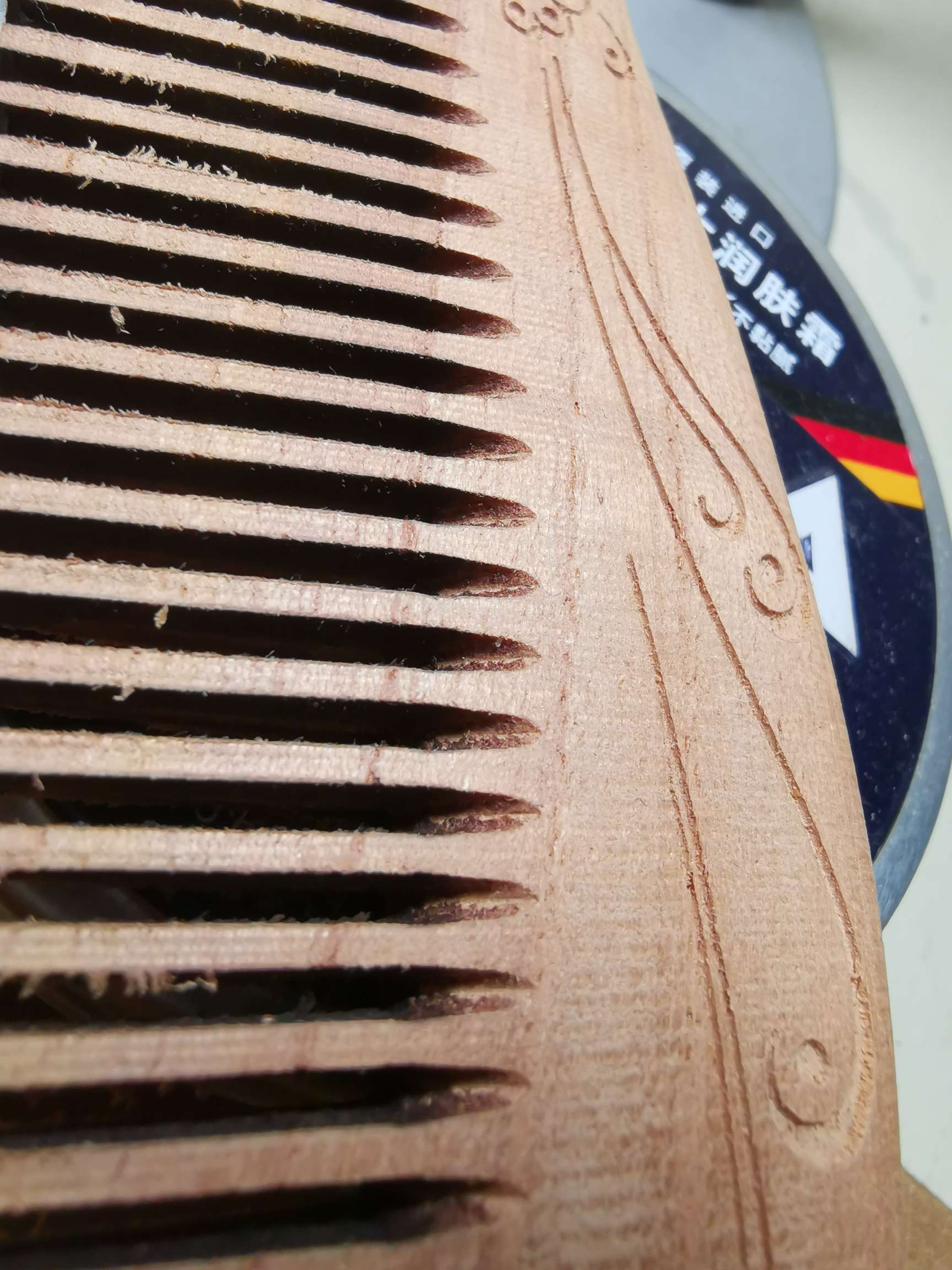

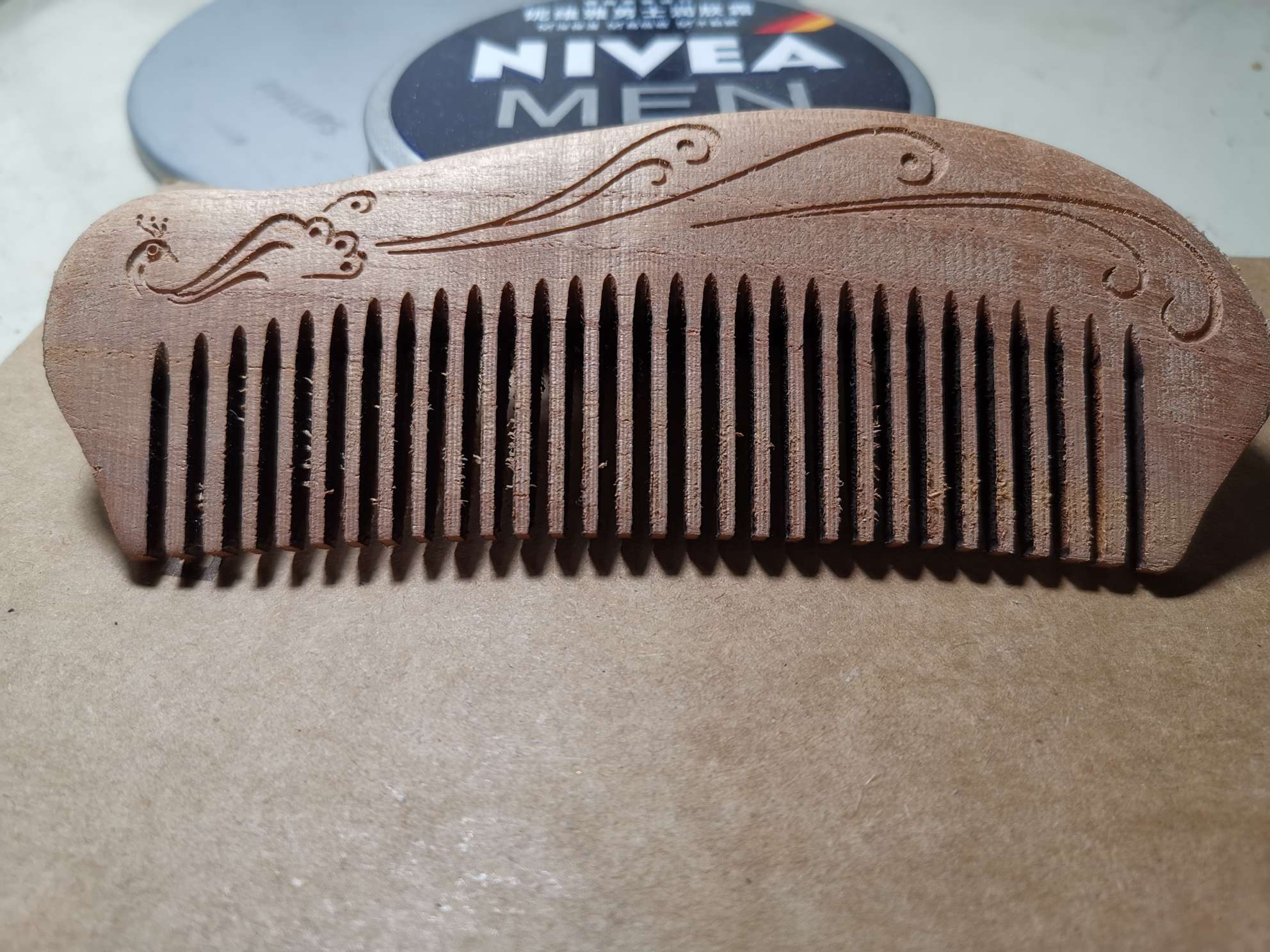

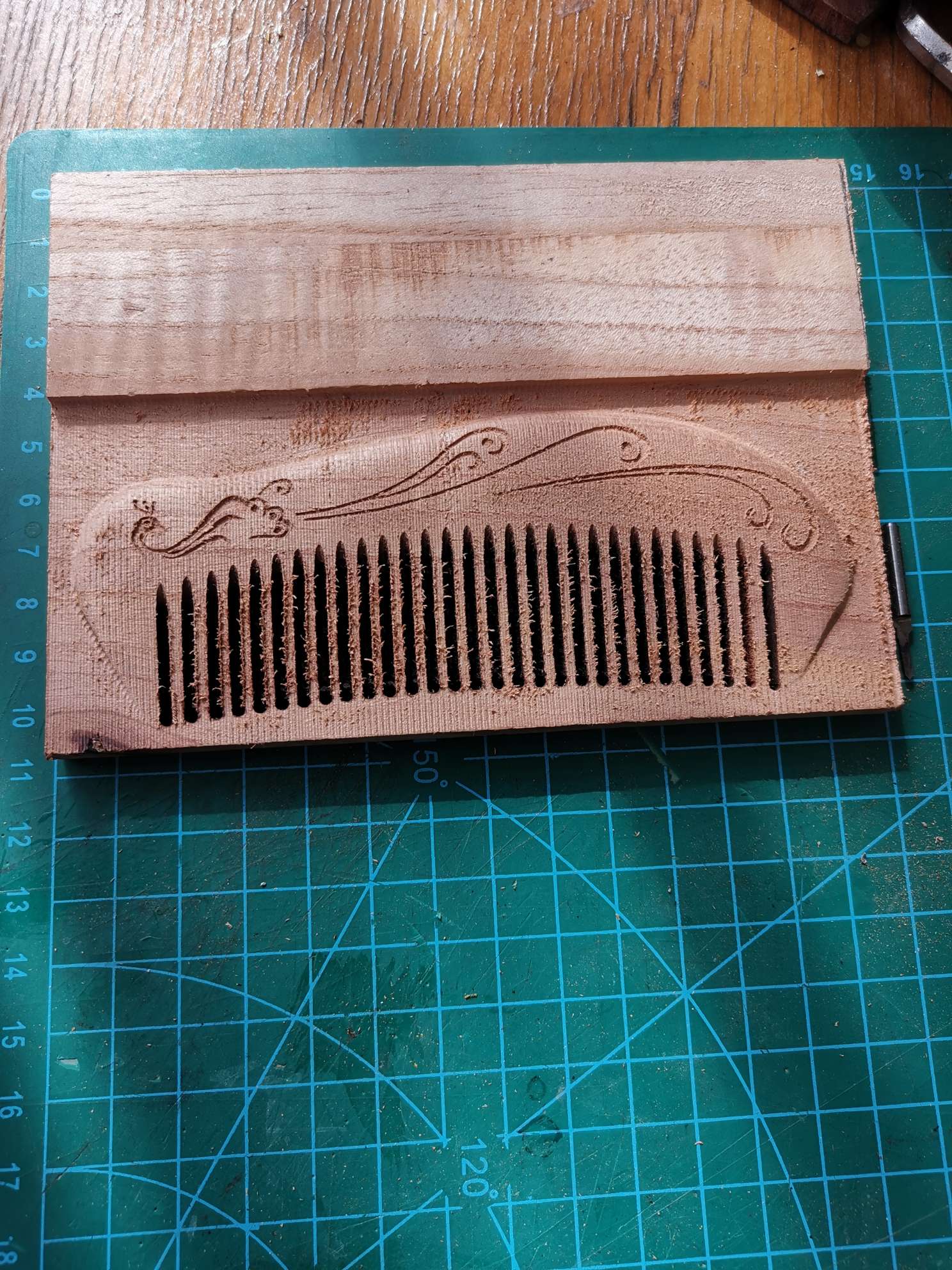

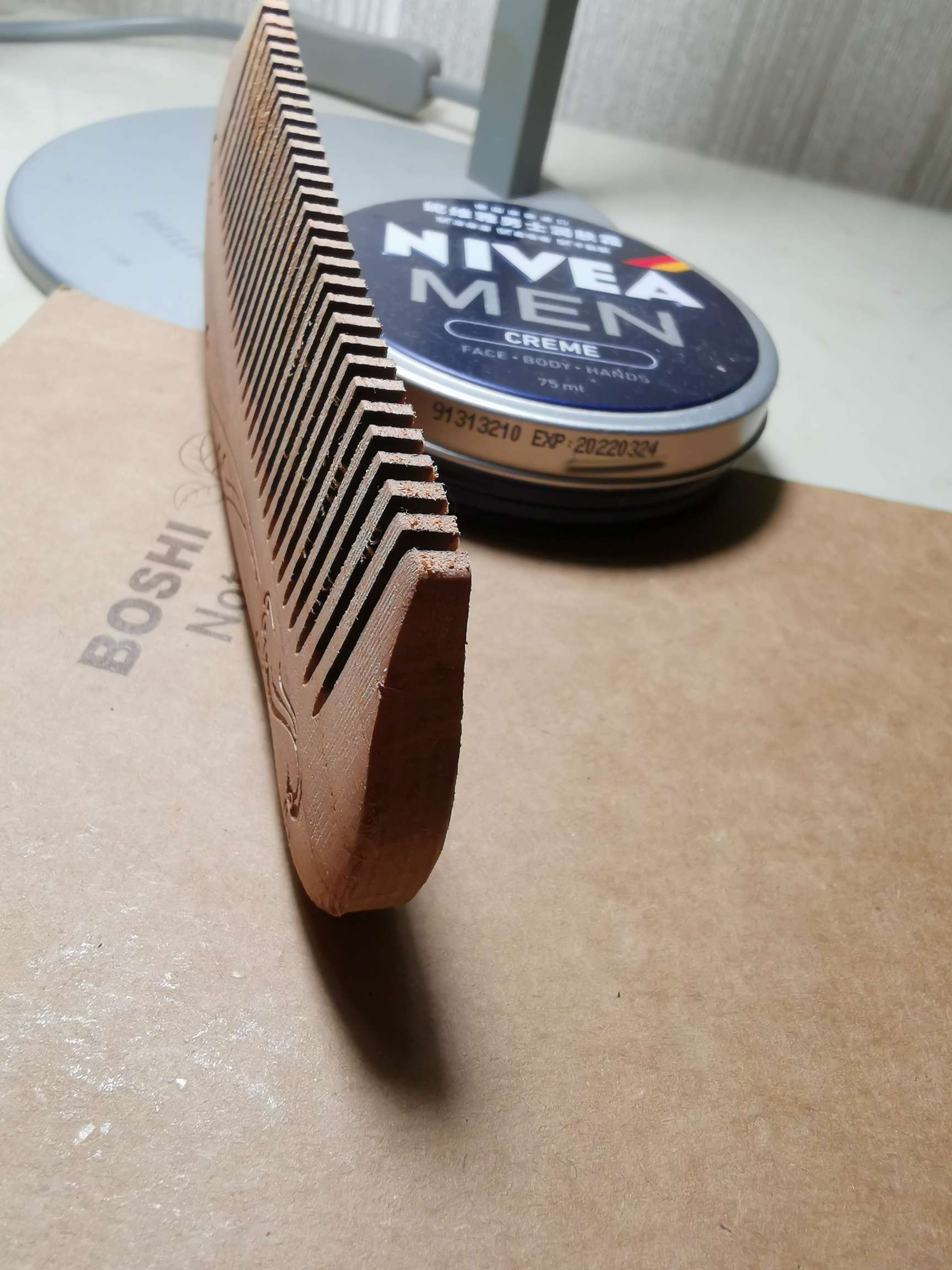

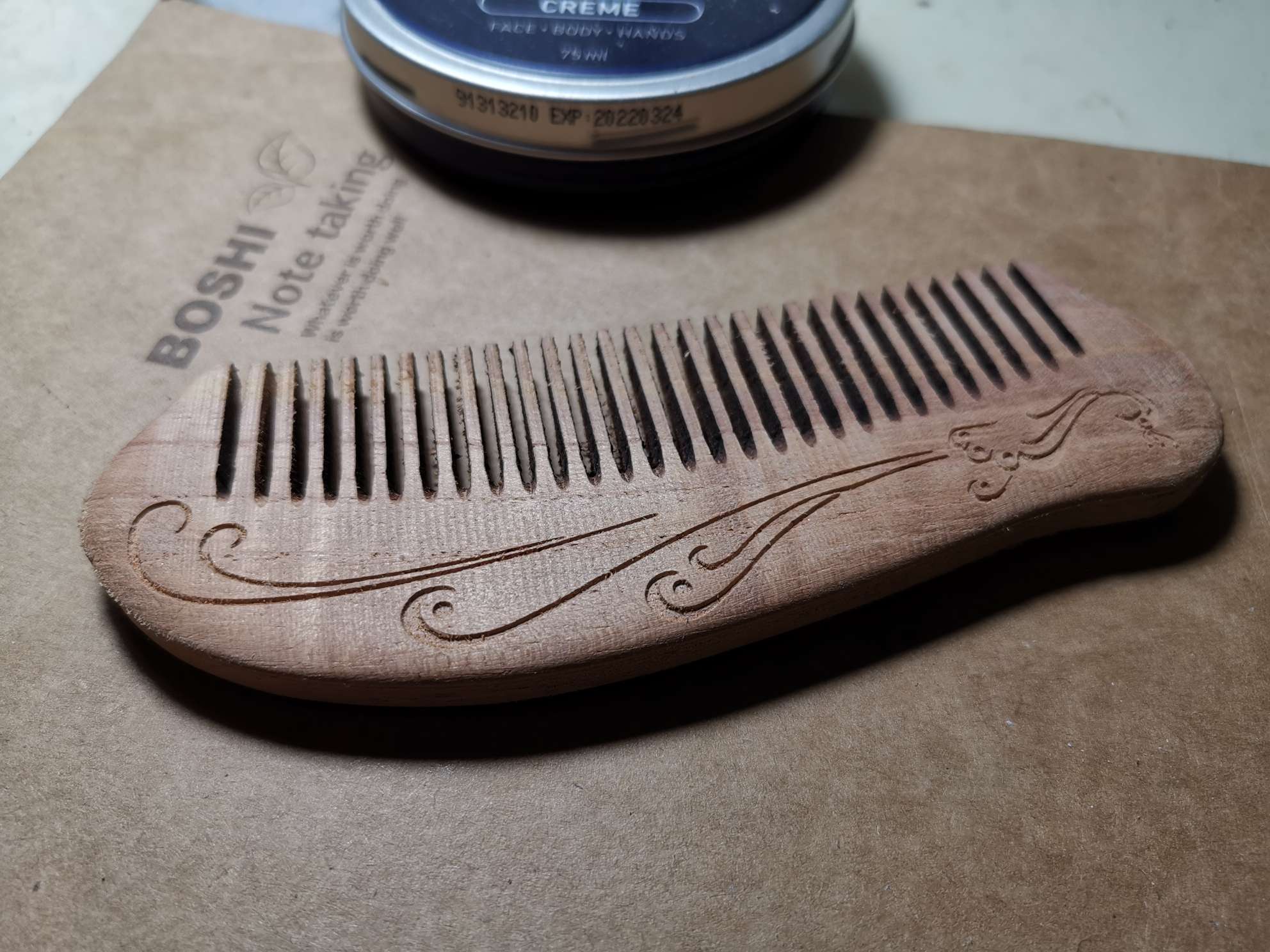

找了块椿木板边角料试刀路及基本工艺,验证完成) B/ L- Z8 D6 X6 ]6 X
剩下的就是加工参数的细节优化了。
2 c' P* T) V/ }8 A2 Y打样用的是大行距大速度,13公分的梳子单面浮雕,行距0.5,8分钟不到就雕完,刷刷的真带劲。

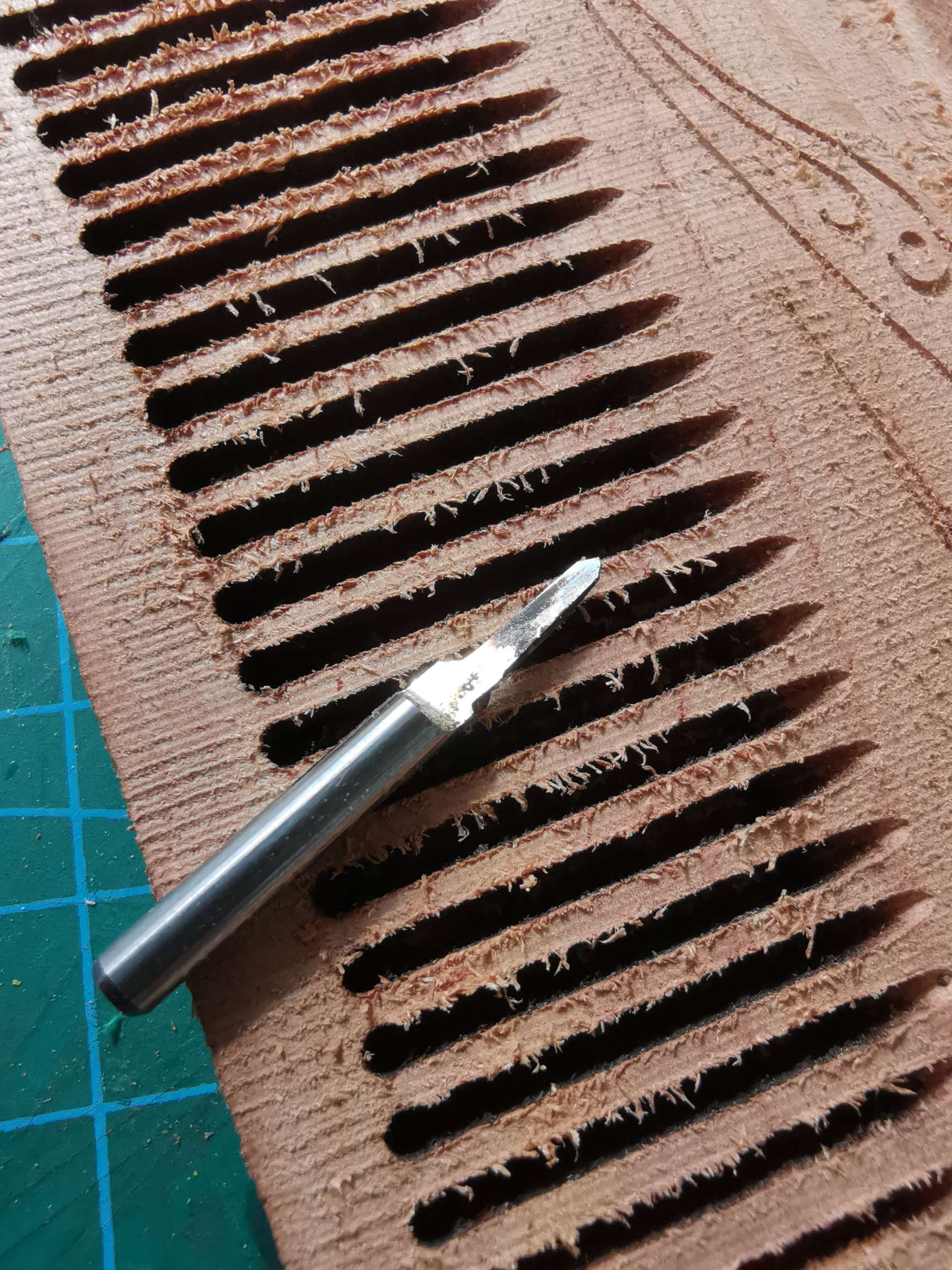

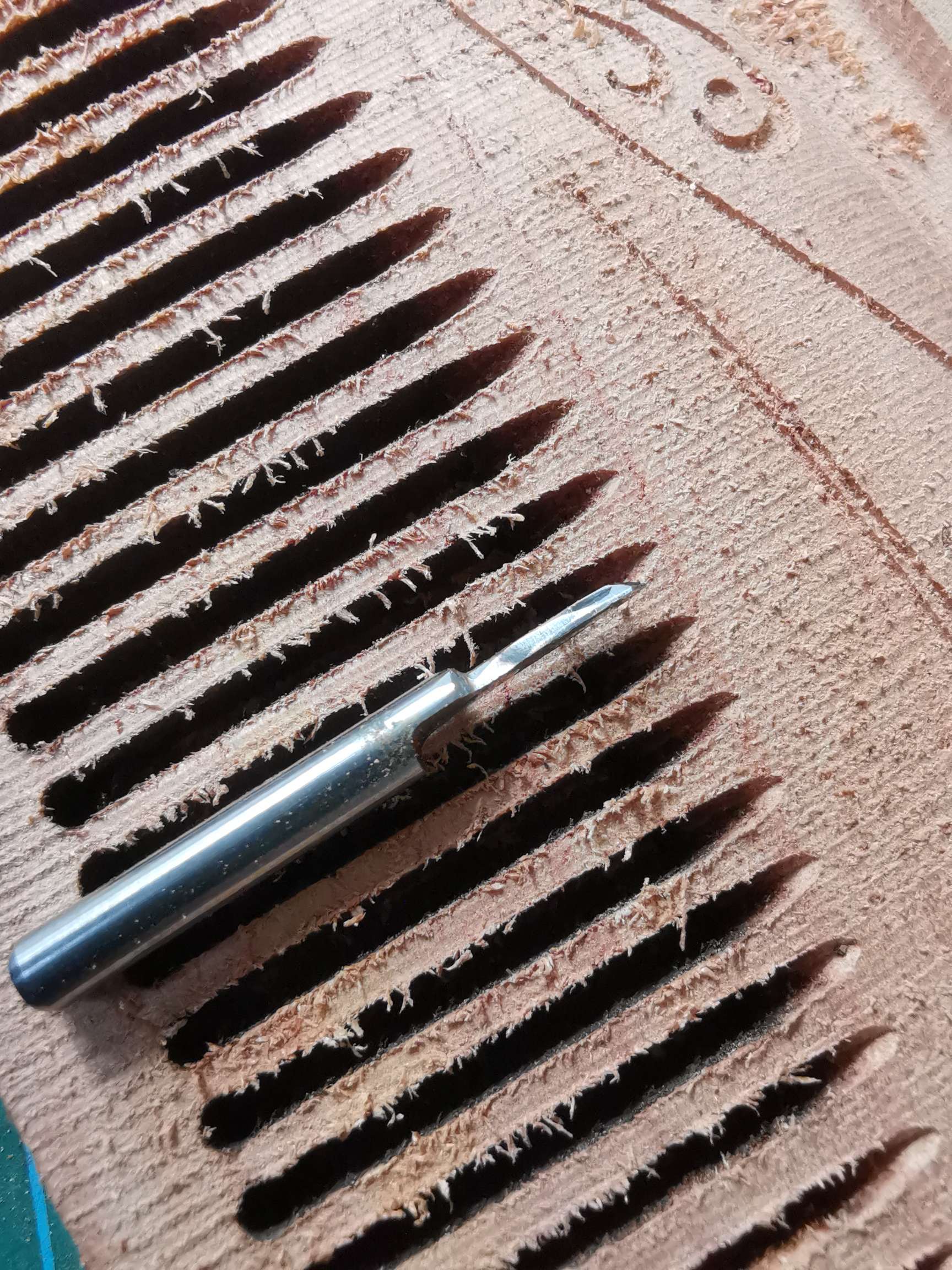

7 D  j$ _- c# g) T; `  o) D8 I, {5 ]对了还随便磨了把刀用来开齿,打哪指哪的磨完一测嗯差不多1.8毫米直径,就它了,让废刀发挥余热吧!
$ N: \+ k0 V$ P- M- J5 U
! R7 Y1 }9 @9 \9 }
! d" Q' M( A) e  U& d0 S+ O# B, u+ P# i% ~6 A& t

' [+ |1 V! |  w3 \% s- `/ ~6 d; I5 Y  `! e% u. R
7 G. a& o/ T- B
8 v+ [) ?3 m9 Y( e1 D& K
8 Q- c* q: d/ k5 p! V$ ^

, d; m5 R& h1 L2 g" {8 J3 Q; K, C; o, \8 |- X% y9 [  u
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-2-28 19:41:46 来自手机 | 显示全部楼层
最近坛里面流行做梳子,跟风一波正好继续学习,通过山寨这梳子解锁了不少技能,包括但不限于矢量转浮雕、刀路投影、双线扫掠控制、双面雕原点设计、土法上马废物利用自制铣刀等等,artcam和精雕混搭着总算把这个拼接梳子从零开始全套方案定下来了
回复 支持 反对

使用道具 举报

发表于 2020-2-28 19:55:40 来自手机 | 显示全部楼层
红土地1 发表于 2020-02-28 19:22
/ k3 h  {* p6 `' U找了块椿木板边角料试刀路及基本工艺,验证完成0 \5 m! n# E) @$ V
剩下的就是加工参数的细节优化了。$ A5 {: r5 X& t4 ?' w" L! w3 z' m
打样用的是大行距大速度,1公分的梳子单面浮雕,行距0.5,8分钟不到就雕完,刷刷的真带劲。  ^  E% S1 U& f$ }4 Y
对了还随便磨了把刀用来开齿,打哪指哪的磨完一测嗯差不多1.8毫米直径,就它了,让废刀发挥余热吧!
0 ]- ?% ~2 }* e
梳齿提刀很有意思。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-2-28 20:40:27 | 显示全部楼层
钢钢 发表于 2020-2-28 19:55$ O2 j$ [6 I* s7 M# M
梳齿提刀很有意思。

7 D7 d' c$ g3 x! A/ V, Q  Y这个地方,用台锯两面切可以自然形成坡度效率极高,之前我一直认为雕刻机旋切梳齿很低效很麻烦(认为需要三维建模三维雕刻实现),后来突然想到可以利用artcam的单线槽功能轻易实现。
/ g# ~& C9 N5 d) }& g" s虽然是自己玩,但能提高效率的也绝不舍近求远,而且在效率与完美之间,我比较倾向于效率多一点,尽量减少机加工时。6 e: D9 L; k$ f4 j7 W9 @; ?
回复 支持 反对

使用道具 举报

发表于 2020-2-28 22:38:50 来自手机 | 显示全部楼层
红土地1 发表于 2020-02-28 20:40
" P/ e1 y, Z6 k' j这个地方,用台锯两面切可以自然形成坡度效率极高,之前我一直认为雕刻机旋切梳齿很低效很麻烦(认为需要三维建模三维雕刻实现),后来突然想到可以利用artcam的单线槽功能轻易实现。: h( y1 J' L3 Y9 j8 R! p2 C) ]
虽然是自己玩,但能提高效率的也绝不舍近求远,而且在效率与完美之间,我比较倾向于效率多一点,尽量减少机加工时。
; A9 G/ Q3 ~! L5 z' @8 @3 D( L
那还做这么复杂的?
回复 支持 反对

使用道具 举报

发表于 2020-2-28 22:46:44 来自手机 | 显示全部楼层
大家一起玩,哥走哥的路,弟走第的路。闲下来就吹吹牛,聊聊天。就像我和风哥,怼过了,现在他对于我,亦师又亦友。
回复 支持 1 反对 0

使用道具 举报

发表于 2020-2-28 22:55:02 来自手机 | 显示全部楼层

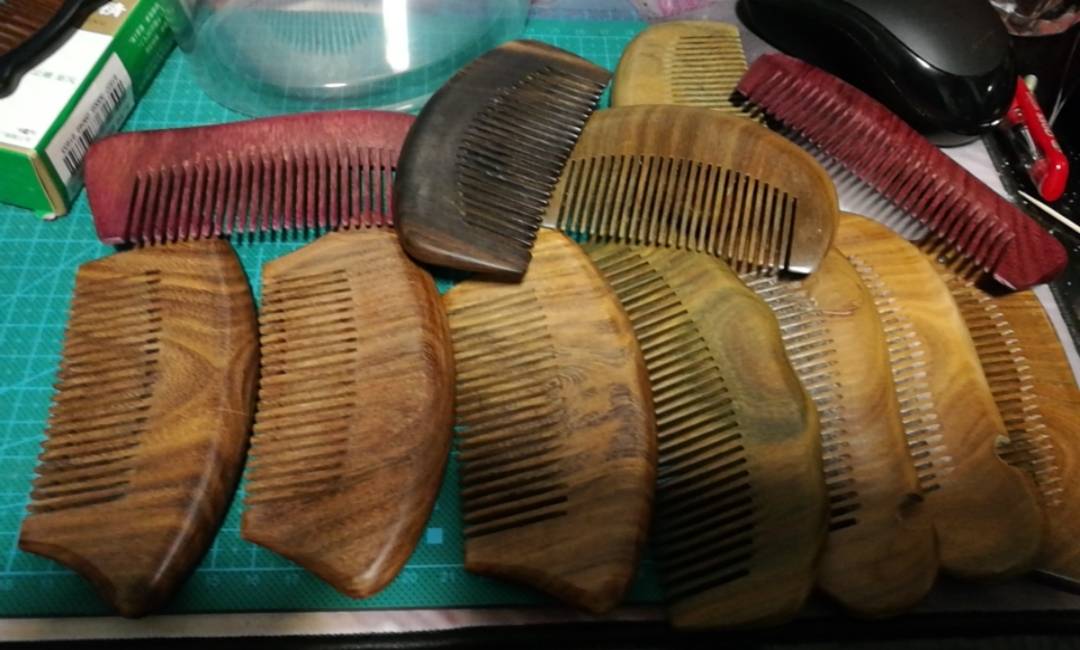

今天这一堆九块九到货了,请领导过目,本来想请她挑一把用用,谁知道,她全程噘嘴看完的,我愣是不敢开口了。( f; ?0 O- E* d6 t  f; `8 v! h
她就说了一句,“比你做得都差”,我不晓得是要开心还是不开心了~
) o( M: M0 H. }# k) b
, r$ n8 n! {+ T1 z
8 ]7 l! s9 w( v  l* H& p5 R5 N5 u: Z
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-2-28 23:07:53 | 显示全部楼层
钢钢 发表于 2020-2-28 22:55
& A. O2 R3 ?* i' @今天这一堆九块九到货了,请领导过目,本来想请她挑一把用用,谁知道,她全程噘嘴看完的,我愣是不敢开口了 ...

3 ^' {4 D3 K; M8 @, K$ m烂桃子别买太多,会把自己口味拉低* @, j1 o$ O: N$ k( L
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-2-28 23:13:48 | 显示全部楼层
本帖最后由 红土地1 于 2020-2-28 23:16 编辑 9 f0 T- `  P+ E; H1 E" `
钢钢 发表于 2020-2-28 22:38
- B; h" L. n/ m! d4 L5 Y8 ~# Q" d那还做这么复杂的?

/ ]& r$ R% S& c* }& h设计在与美,工艺在于巧,美与巧合在一起,才更值得把玩。打个比方:铁棒磨成针只能是让人叹服,可一想到那繁重费神的过程,仿佛能看到制作者满头大汗一手老茧,颇有影响体验0 C2 j9 c3 m9 b8 M& Q# J2 a
, S; D7 A5 a4 |1 u1 O1 ]0 o/ C

: S/ y/ Y( S" d, N+ ?; d) y9 r
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-2-28 23:20:38 | 显示全部楼层
钢钢 发表于 2020-2-28 22:46
0 y6 ^% }+ t3 U0 v6 e4 W* h大家一起玩,哥走哥的路,弟走第的路。闲下来就吹吹牛,聊聊天。就像我和风哥,怼过了,现在他对于我,亦师 ...

+ G! `7 F# Z" I/ D2 Y5 J钢钢其实我一直都跟你的啊,砂带机就是看了你的那个介绍帖子才动了心思,现在梳子也是你霸屏发帖才引起我兴趣哈哈哈
; q6 v7 _+ F6 p8 B, p5 m
