饼干榫机齿轮损坏的更换修复

zpreta · 发表于 2020-2-20 18:34:26

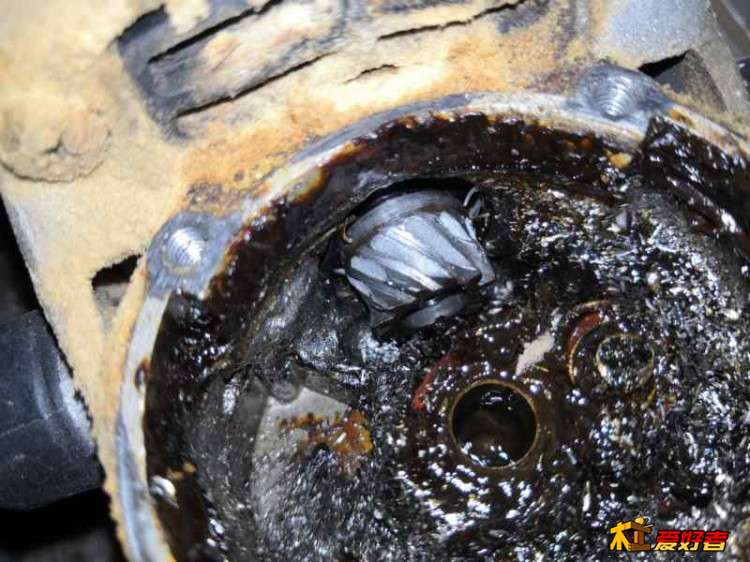

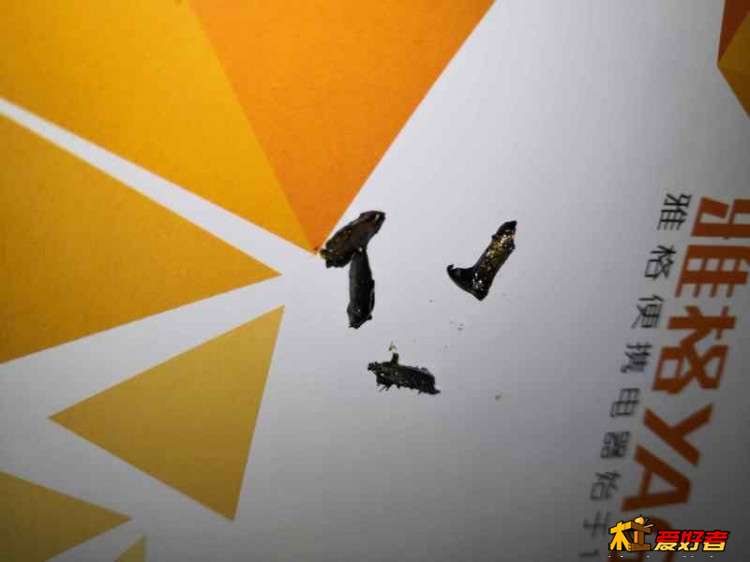

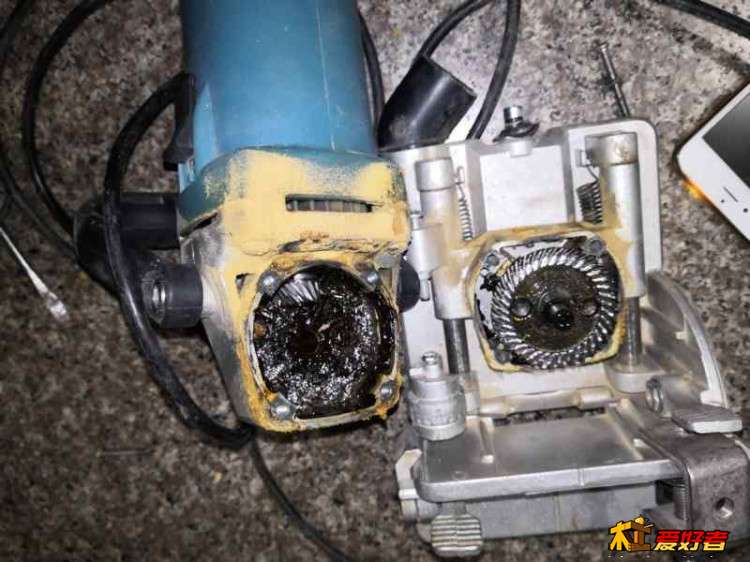

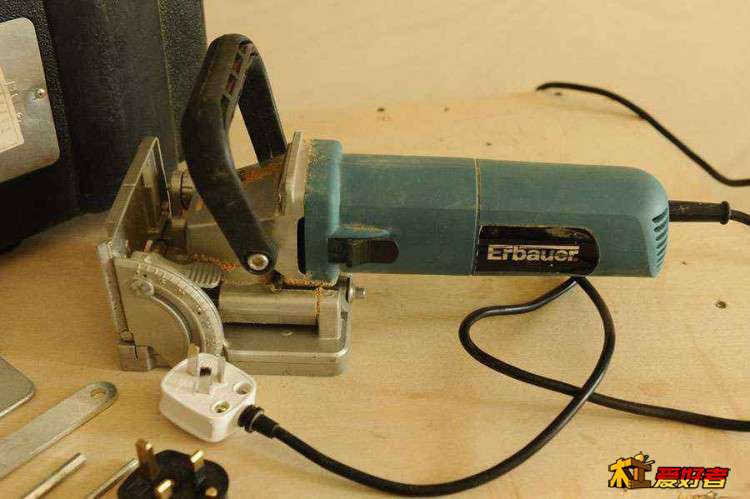

几年前和木友败了一台二手的英国翠丰饼干榫机已经是老古董了没想到到手以后用了两三次就空转了打开一看齿轮全打断了很是伤心玩木头的人品一般来说可以的事后他也把我微信删了交了学费吧

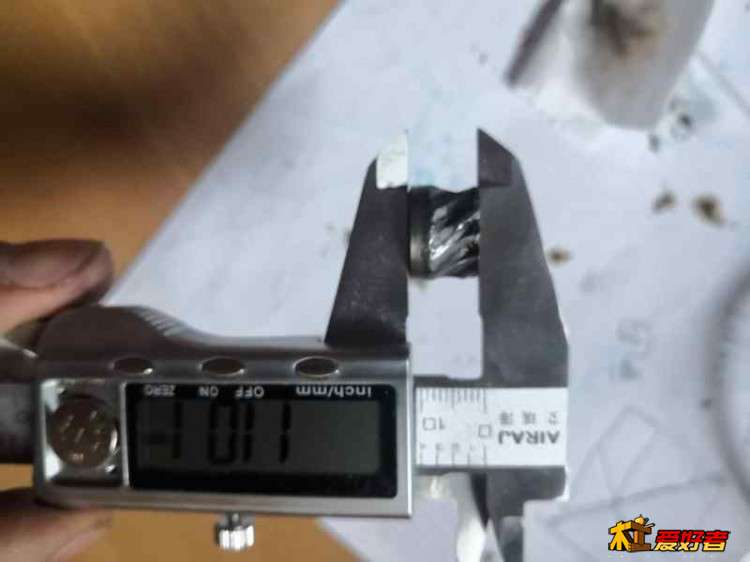

试着修过但找不到完全配套的齿轮就没去修今年疫情不能出门就想着拿起来修下数据 (7)_a.jpg

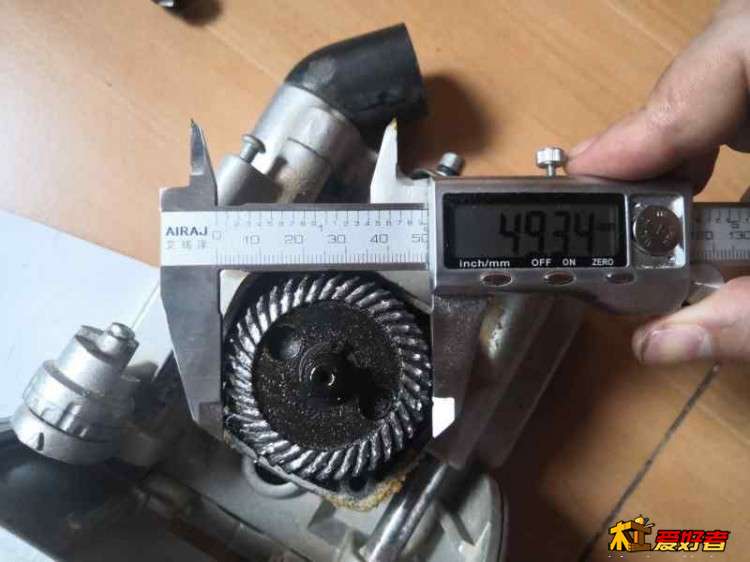

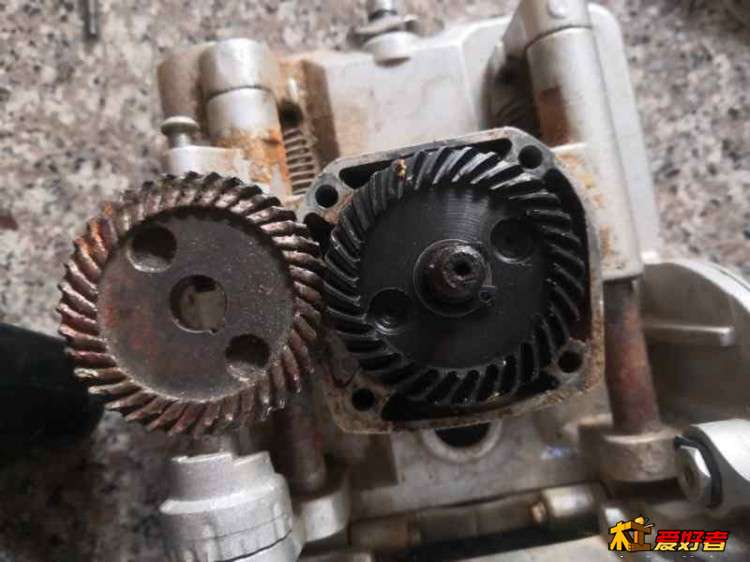

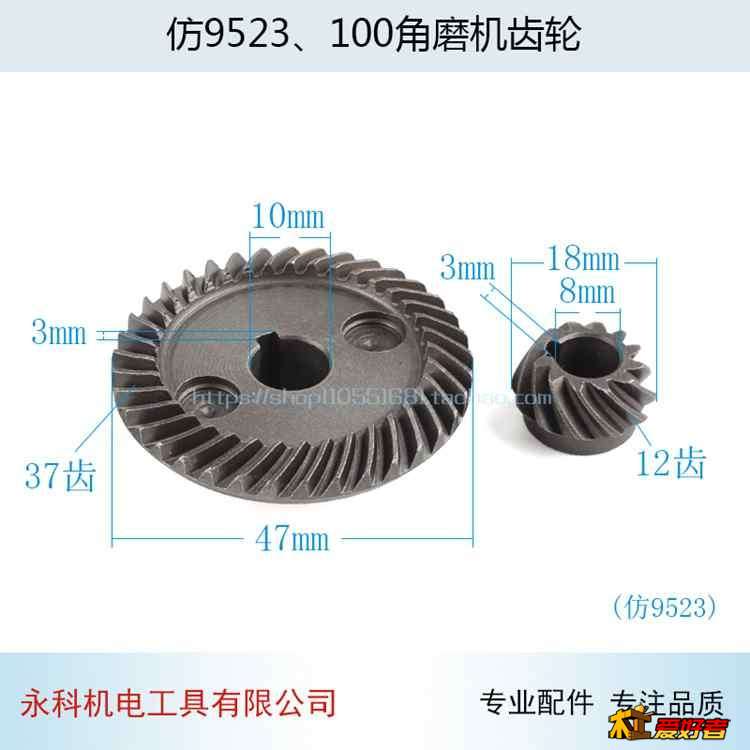

这是我能找到数据最接近的了大齿比原来的直径小了2.5mm 就是半径小了1毫米多先买回来再想办法吧

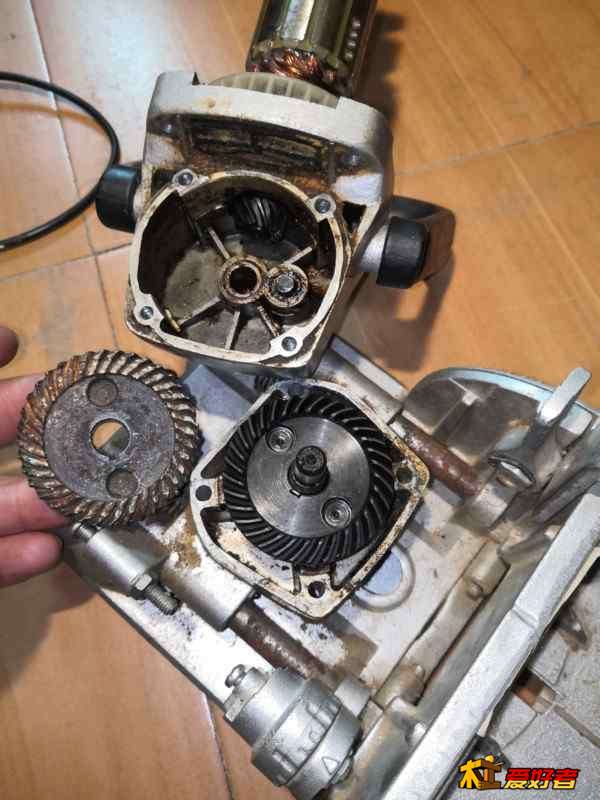

先装上

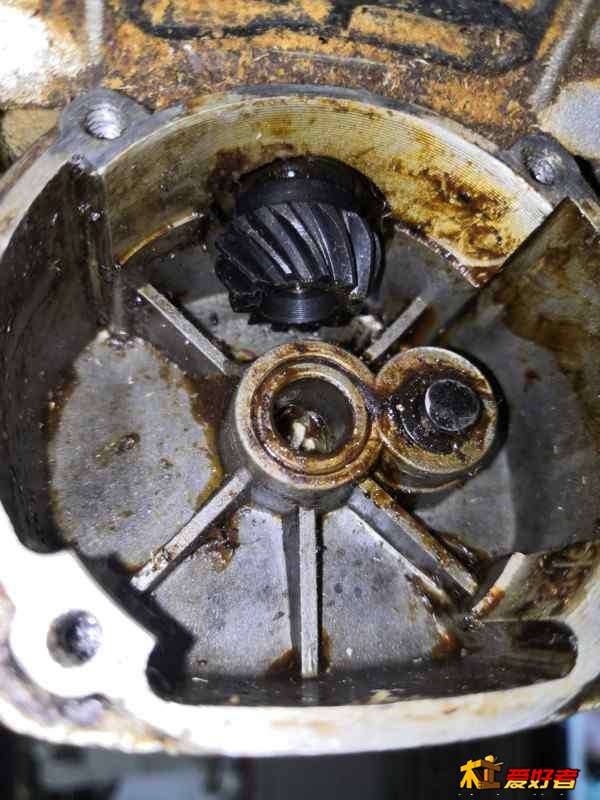

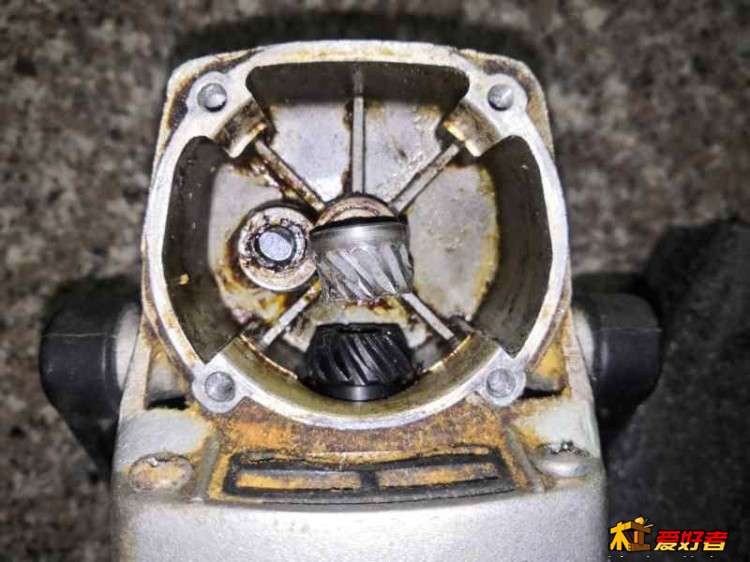

如何确定吻合的位置呢最关键就是这一步了因为新的大齿轮变小了小齿轮肯定要往外伸出来究竟伸多少不好确定我就把小齿往外移然后盖上机器因为是弧形大齿自然的会把小齿往后压

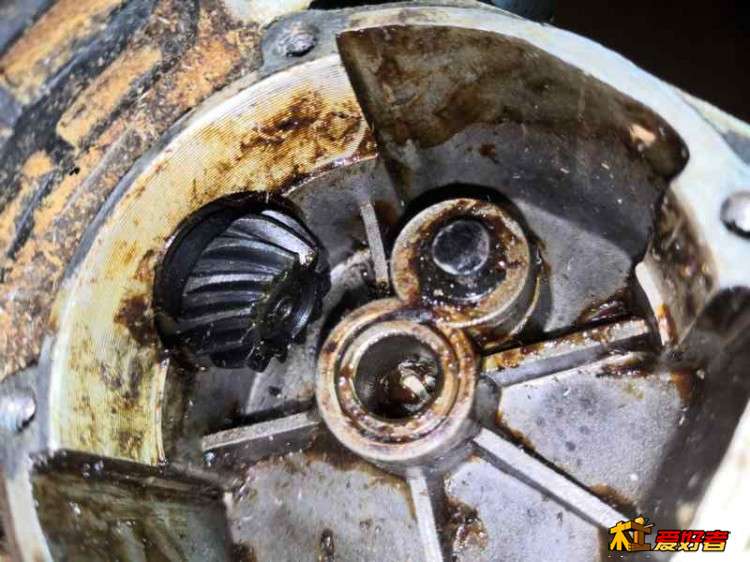

这已经被往后压了一点了仔细看里面有螺纹数了下在第三格量了下差不多比原小齿轮外移了1.76mm

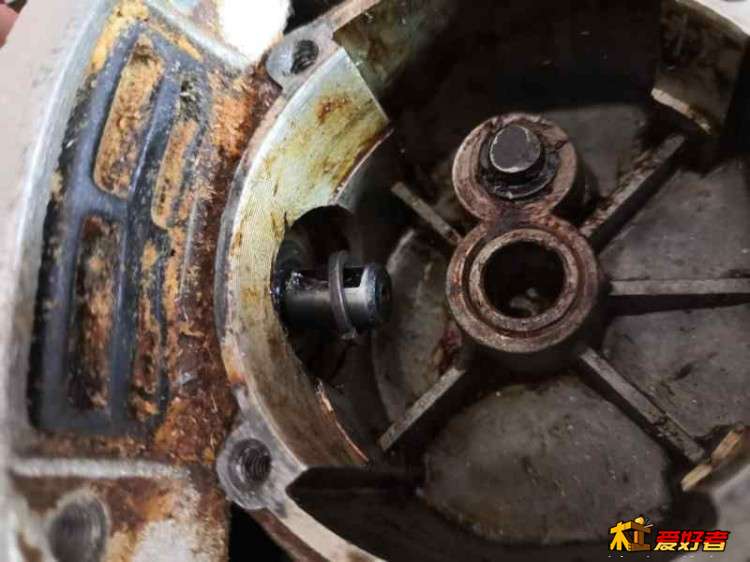

3 垫入1.5的垫片_a.jpg

理论上要插入1.7mm厚的垫片但我未找到就放了一个1.5的相差不大先试一段时间吧

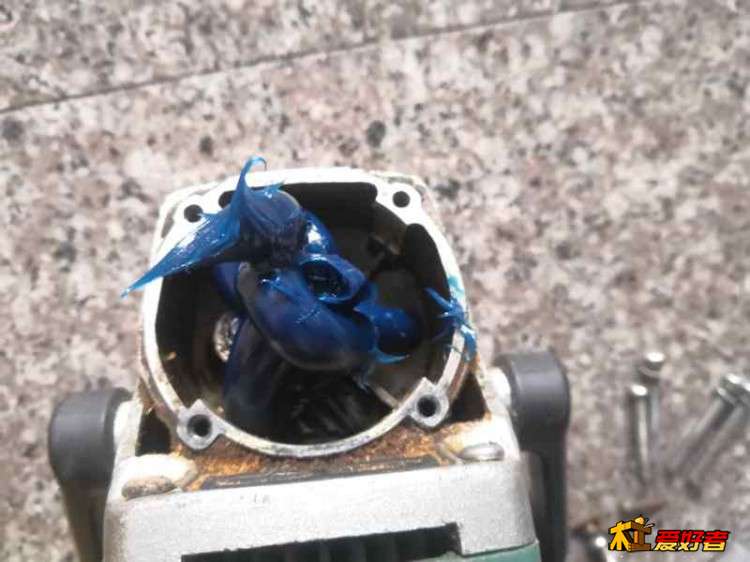

4只涂齿轮一面感觉甩开了 (1)_a.jpg

上三分一左右的黄油并开机测试

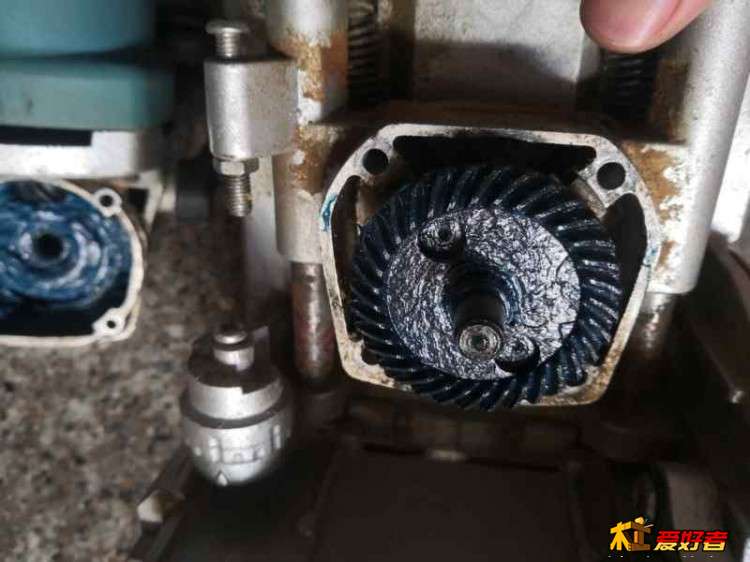

4只涂齿轮一面感觉甩开了 (3)_a.jpg

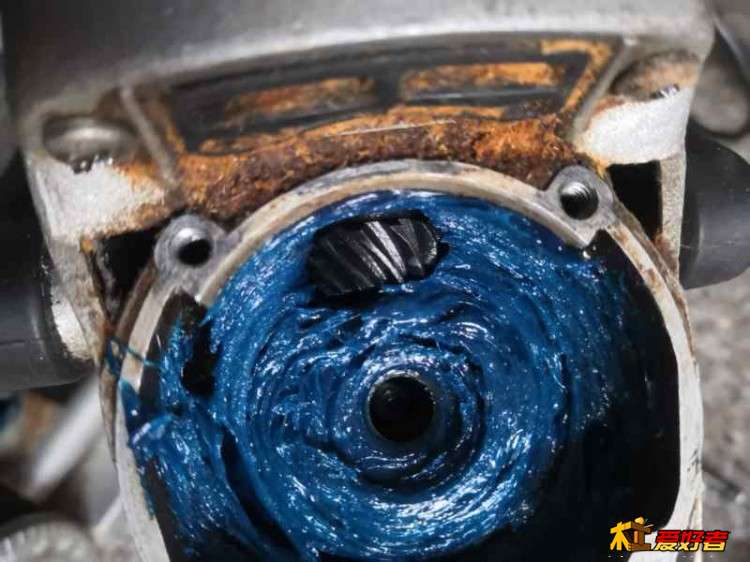

感觉不怎么够再上一些并开机测试

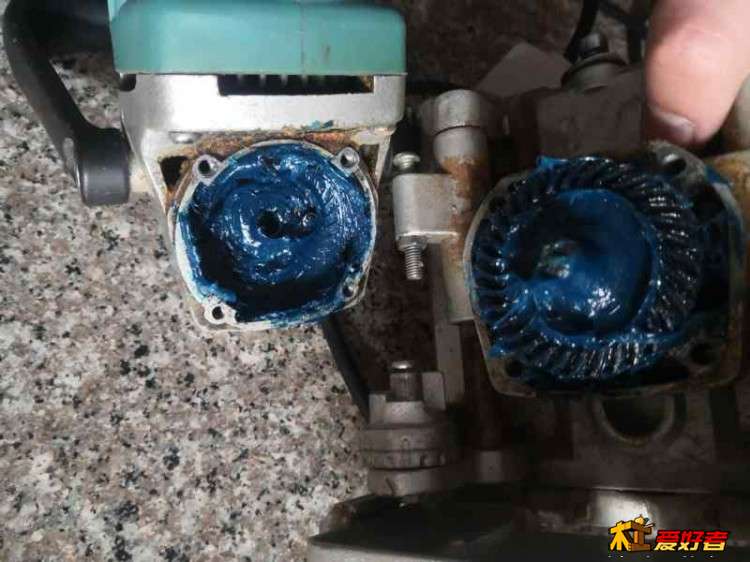

5 大轮背面齿轮一面都再涂多了这次_a.jpg

这下可以了

zpreta · 发表于 2020-2-20 18:42:00

办法总比困难多 · 发表于 2020-2-20 19:32:02

这种机器主体和角磨机基本一样，尺寸合适用角磨机的大小伞齿应该差不多，主要是轴径、轴长必须一样。

爱木头的菜鸟 · 发表于 2020-2-20 20:27:49

这动手能力不错

jimokuaile · 发表于 2020-2-20 23:16:52

BG7PRQ · 发表于 2020-2-21 01:14:12

恢复青春

-临时工- · 发表于 2020-2-21 07:32:57

“玩木头的人品一般来说可以的”

夏天pq · 发表于 2020-2-21 07:46:01

这个要不是现在的特殊时期，呵呵，估计楼主是不会修的

caifengpeh55 · 发表于 2020-2-21 11:37:48

hljll · 发表于 2020-2-21 15:40:12

高手不仅会玩木头，而且还要会修机器和做机器！

qjy_jack · 发表于 2020-2-21 16:47:49

其实很多洋二也不过如此。经楼主改装后，一个洋二外壳下的中国心。。。。。

木与石的传说123 · 发表于 2020-2-21 17:06:32

值得点赞，做了这么大的手术，要是在洋医院的话得花点银子... ...

科学家0915 · 发表于 2020-3-7 10:50:33

这么不堪？

zpreta · 发表于 2020-3-7 12:22:20

科学家0915 发表于 2020-3-7 10:50
这么不堪？

不是我用坏的是人家用坏了卖我的
