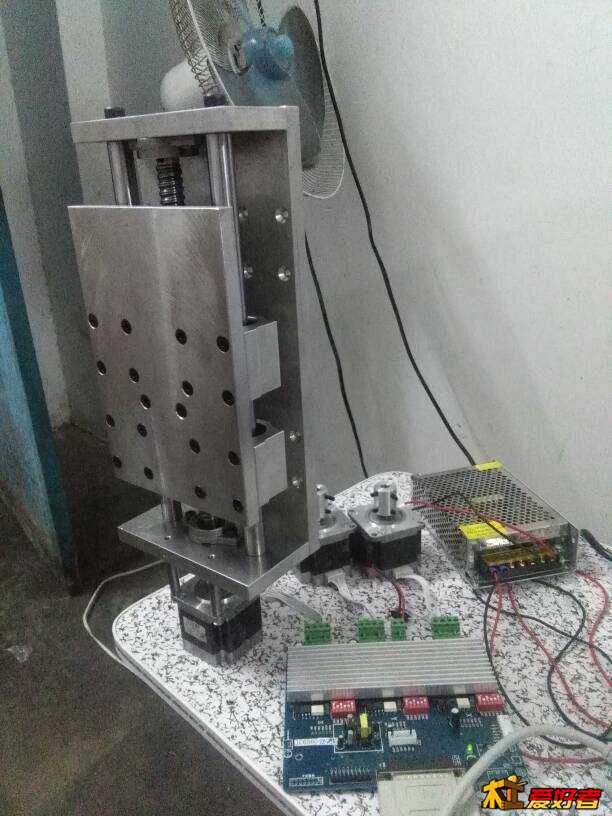

请大神指点一二 关于驱动板的问题

nini21800

dln1981ly2 发表于 2020-2-20 19:08
看了又看  五针处 没有扩展接口 （焊口） 大神 是不是这个板子 扩展不出A轴了

) D* y) h  U5 \2 g: K! I+ A' `那些黑色的四脚光耦隔是接输入、输出的，看看有没有空着没接的。
, j0 G! N+ u' m" O" T) U

dln1981ly2

nini21800 发表于 2020-2-20 19:18
) ]4 ?! |9 N! P1 W那些黑色的四脚光耦隔是接输入、输出的，看看有没有空着没接的。

4 U; _( s6 T% P/ }1 i* S大神 你观察真细  这个还真没有注意 但是看着上面的黑色 应该都是接上的把 明天在看看 这个地方 谢谢大神

滴唉歪

dln1981ly2 发表于 2020-02-20 09:49
/ S5 t) [, R2 S; f: o看板子说明 可以扩展5轴呀  这是什么梗呀  做板子的也不标上A轴 B轴的！ 让我们小白怎么看!

这个可以扩展五轴
- W' `) `- ]4 |0 ?; p# t

dln1981ly2

滴唉歪 发表于 2020-2-20 19:43
% x2 `- L( P/ P这个可以扩展五轴

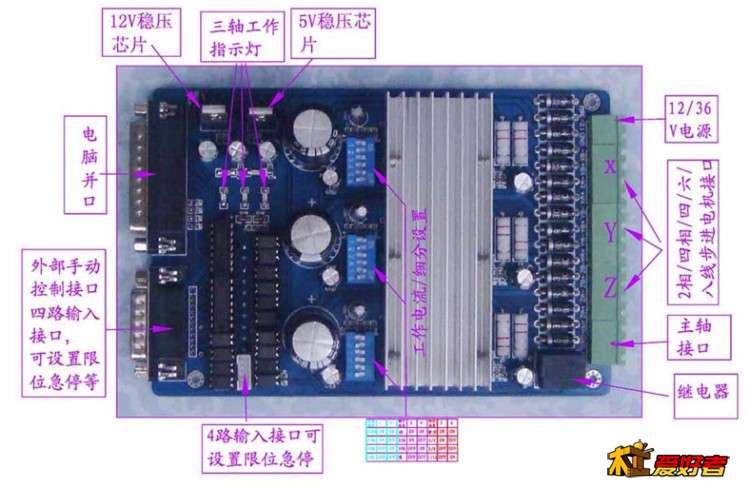

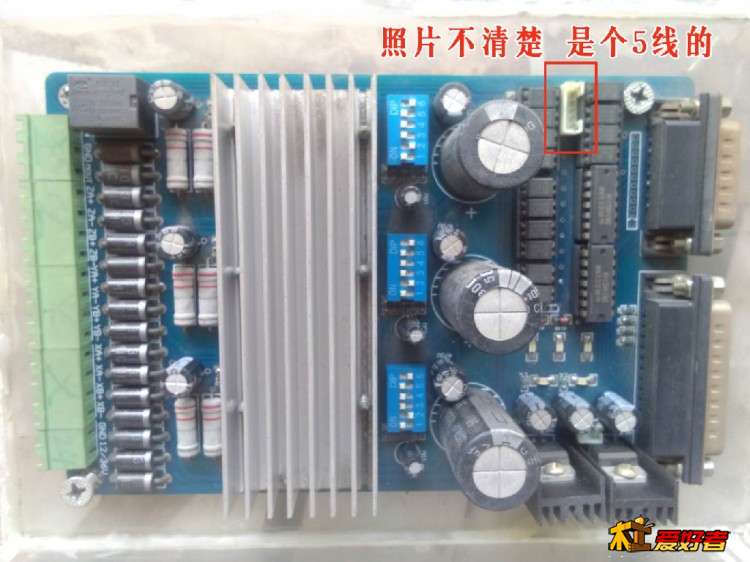

恩 我从咸鱼上 就注意这个板子了 可以扩展到5轴 要焊焊脚

滴唉歪

这个我就不知道了

dhi

不支持

dives4shen

看楼主板子的布局一个是没有第4轴的位置，而且这种极简的板子可能对楼主来说最好别想着扩展，楼主别心里不舒服，我说实话，你对弱电的原理或什么的应该不是很懂，否则应该看出来，这张板子就没有设计第三轴意外的接口，所以别问了，没有！

dives4shen

补充一下，除非你有把主轴接口调整成A轴的基本知识积累，但这玩意我个人觉得反正我是讲不清楚的！不知道其他大牛能行不！

dln1981ly2

dives4shen 发表于 2020-2-20 21:12
补充一下，除非你有把主轴接口调整成A轴的基本知识积累，但这玩意我个人觉得反正我是讲不清楚的！不知道其 ...

谢谢指点 说明上说是可以扩展 本来认为 就是5针那个接口 只是说明表错了  现在想来 可能板子就不存在 A轴的设置

播州老猫

不要用着板子了，新点的主板不支持，很麻烦的
  j9 F5 ~4 |$ E3 s( o

dives4shen

dln1981ly2 发表于 2020-2-20 21:25
- n2 N4 |# `: I4 u! L' l谢谢指点 说明上说是可以扩展 本来认为 就是5针那个接口 只是说明表错了  现在想来 可能板子就不存在 A轴 ...

只能说明他这是通用说明书，而且没有明确的分类，也就是生产商不厚道，有忽悠人的嫌疑！

dln1981ly2

播州老猫 发表于 2020-2-21 02:21
不要用着板子了，新点的主板不支持，很麻烦的

# F2 G, D$ i# P6 J恩 不是太懂  可能也贪便宜了 容易被骗
8 w! E2 b4 W$ |6 I

dln1981ly2

dives4shen 发表于 2020-2-21 13:40
只能说明他这是通用说明书，而且没有明确的分类，也就是生产商不厚道，有忽悠人的嫌疑！

+ V6 j6 O- w& }# B恩 奸商 哈哈哈

hynzmj

这个是可以扩展的，如果留了接口的话，这种所谓的扩展就是电脑的match软件控制并口有第四轴的输出信号在这个板子上，你要用的话，把四轴的使能，脉冲，方向的信号从这个板子上引出来，再接一个步进驱动器连接步进电机，这板上只能引出第四轴需要的控制信号，而没有第四轴的步进驱动电路

dln1981ly2

hynzmj 发表于 2020-2-22 11:13
5 C( v, j2 q' L- d. i这个是可以扩展的，如果留了接口的话，这种所谓的扩展就是电脑的match软件控制并口有第四轴的输出信号在这 ...

看了 没有发现 A轴的 焊接口 也根本没有办法往外接呀？  板子一共就 2个往外接的端口  一个是5针 一个是2针  楼上说的对 5针的是急停  2针的是 电源  其他的 没有发现 哪里有外接端口   麻烦你 在看一下 有吗？
