大家给看看这个怎样接

henahuchangwei · 发表于 2020-2-20 07:59:47

henahuchangwei 发表于 2020-02-19 22:30
1 b9 \0 c/ h. }- P, Q额，那么不起眼！我还没注意看

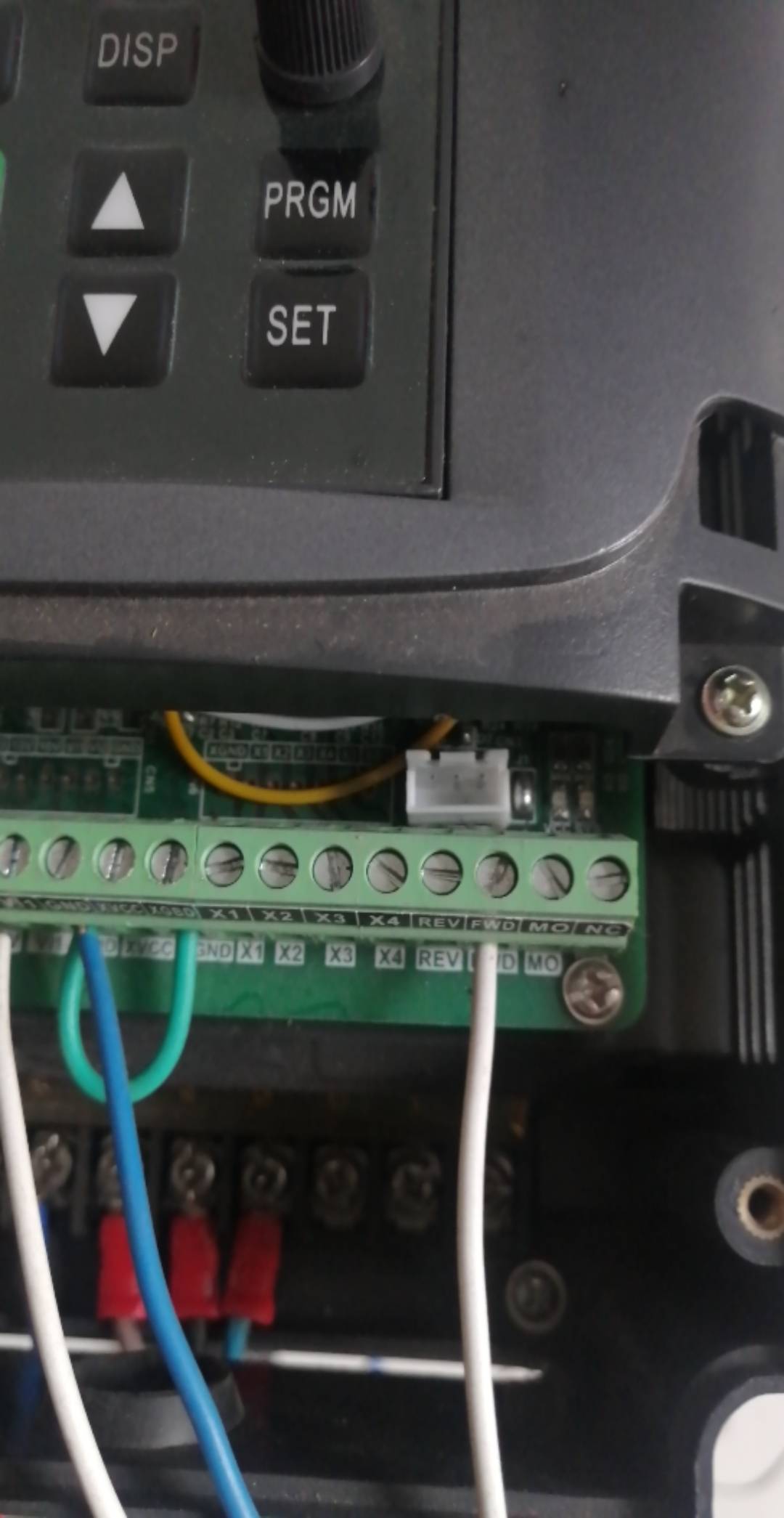

我这个白色插座不会是跳线吧

mara99 · 发表于 2020-2-20 10:31:13

要仔细看说明书接线端子说明，上面会有说明那个是模拟量输出跳线的

henahuchangwei · 发表于 2020-2-20 10:37:46

mara99 发表于 2020-02-20 10:31
% B- q- I9 g. |* T! Y. ~要仔细看说明书接线端子说明，上面会有说明那个是模拟量输出跳线的

卖家说没有跳线

henahuchangwei · 发表于 2020-2-20 10:41:37

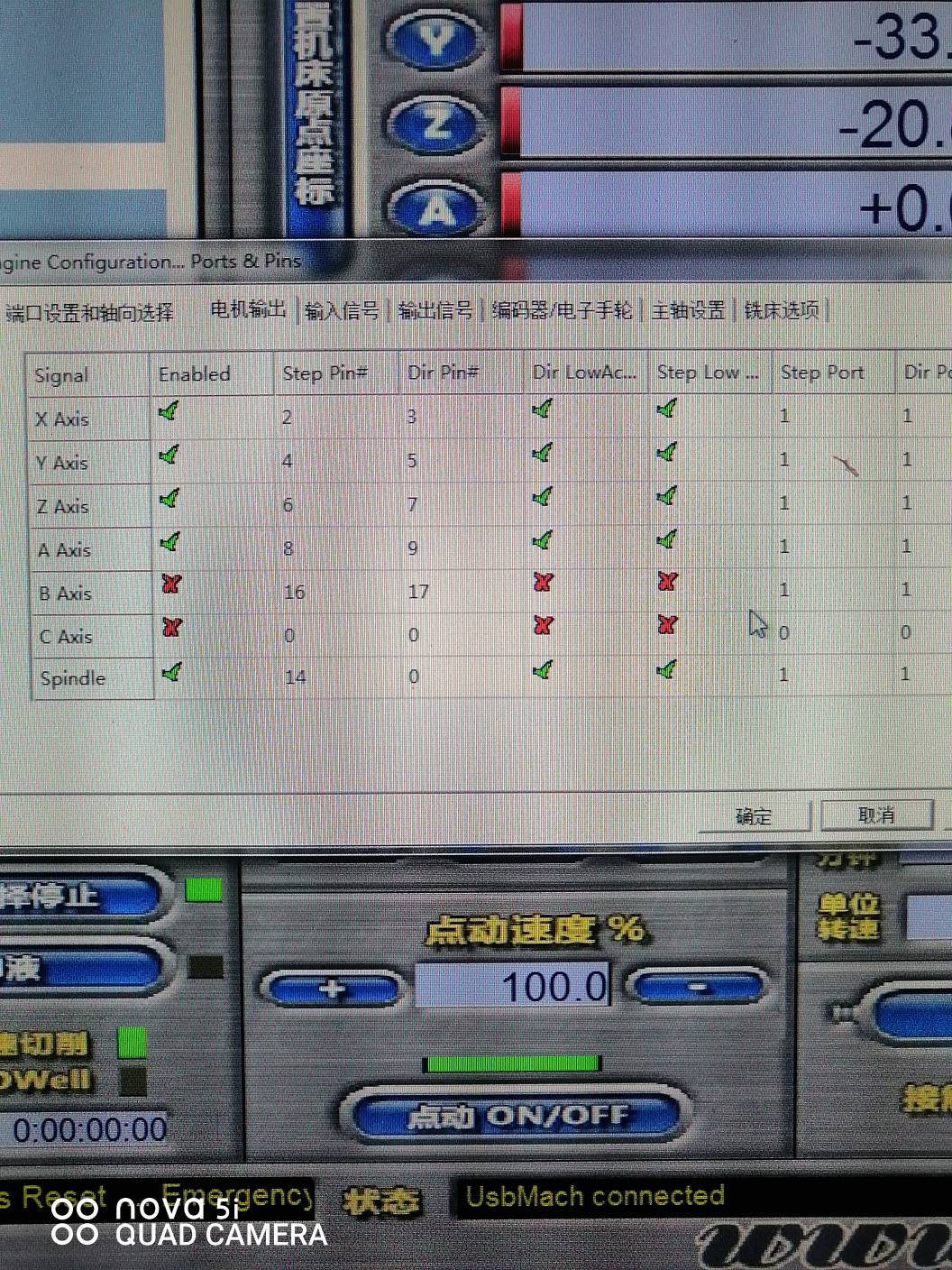

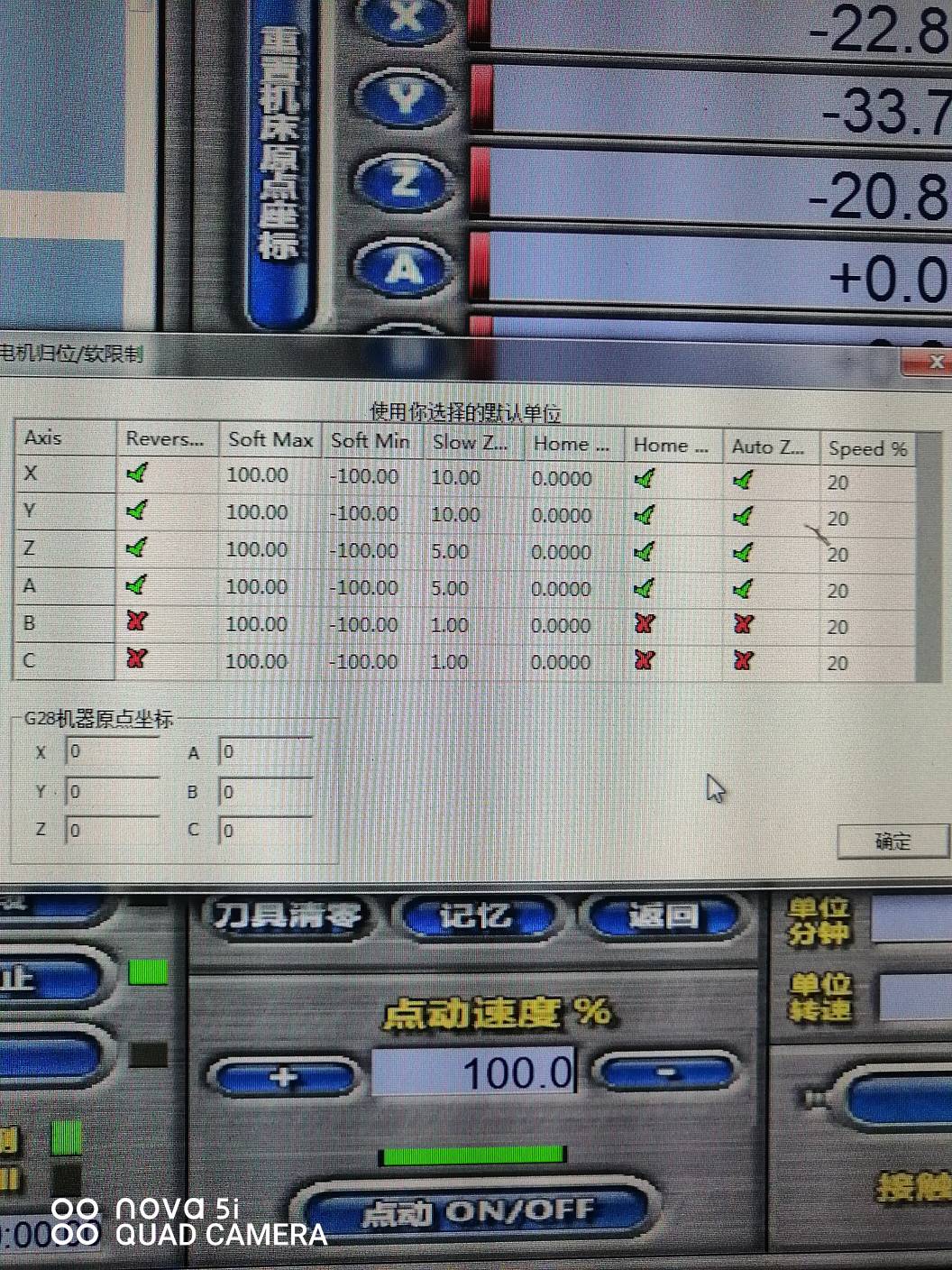

还有啊，你帮我看看我设置的机床原点开关不起作用！是哪里不对啊

henahuchangwei · 发表于 2020-2-20 10:43:24

henahuchangwei 发表于 2020-02-20 10:41
; T2 z! G- W* W7 c还有啊，你帮我看看我设置的机床原点开关不起作用！是哪里不对啊

我是三线接近开关，vcc接的24v 信号接的原点端口，0v接的com

mara99 · 发表于 2020-2-20 10:43:26

henahuchangwei 发表于 2020-2-20 10:37
( W& a+ N) j" ]/ c5 ]+ q# ]1 S6 C- u卖家说没有跳线

哦，看你有放出说明书的图片，你仔细看看端子说明。也许是不用跳线直接有接线端子吧。

henahuchangwei · 发表于 2020-2-20 11:07:18

mara99 发表于 2020-02-20 10:43
% i' R0 b% d% S$ p+ [8 ]哦，看你有放出说明书的图片，你仔细看看端子说明。也许是不用跳线直接有接线端子吧。

唉！不好弄啊

henahuchangwei · 发表于 2020-2-20 13:34:36

henahuchangwei 发表于 2020-02-20 11:07: _# B n }2 n% g O
唉！不好弄啊

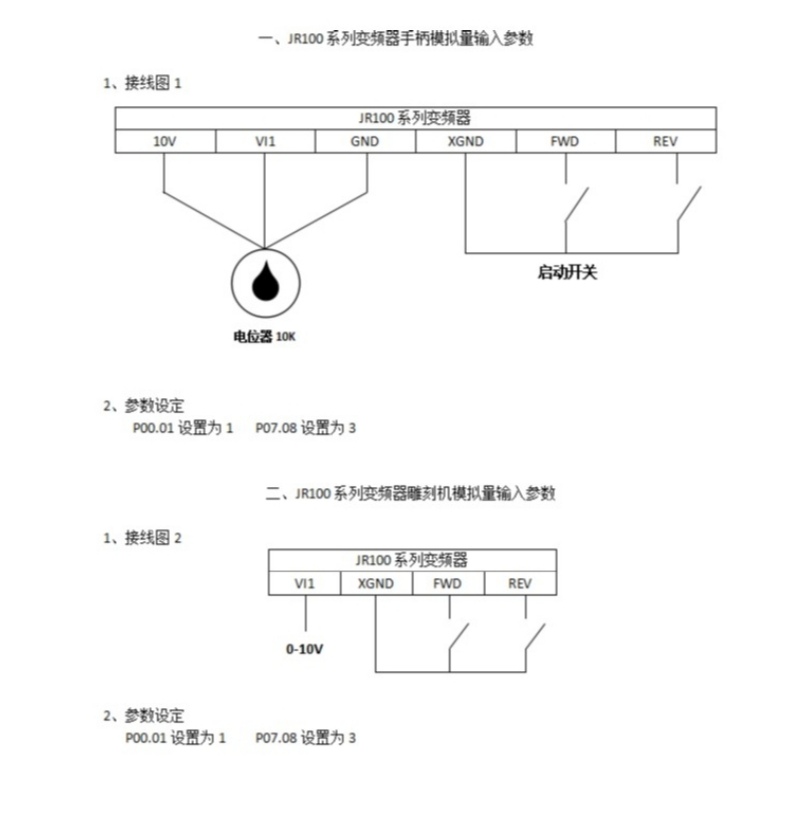

他提供的接线图我试了，启动停止都可以，就是电机转起来没一点劲，手一碰就停住了

henahuchangwei · 发表于 2020-2-20 13:36:38

henahuchangwei 发表于 2020-02-20 13:34
; }& ]" a% f- }6 }; N/ b) i# B1 G他提供的接线图我试了，启动停止都可以，就是电机转起来没一点劲，手一碰就停住了

错了，应该是按照你说的接线，设置是按照图纸上的设置，可以转就是没劲

henahuchangwei · 发表于 2020-2-20 15:08:05

henahuchangwei 发表于 2020-02-20 13:36
" b$ C: v" n! p5 |$ e错了，应该是按照你说的接线，设置是按照图纸上的设置，可以转就是没劲

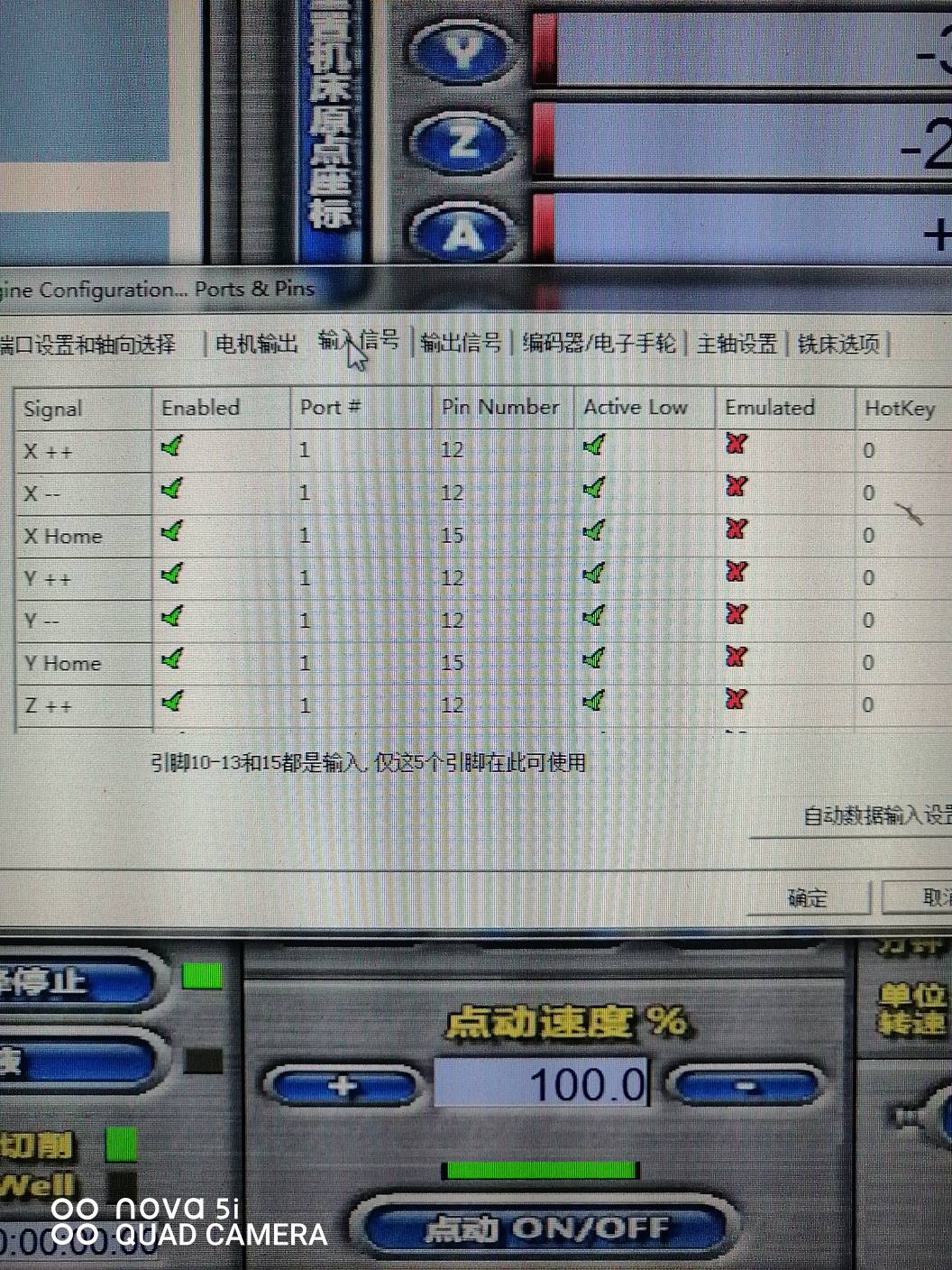

我发现个问题，所有输入都不起作用，像对刀，限位，回零等都不管用
