拼接梳子

钢钢

那是我第一个槽，我和木头哥后面讨论过，哥你没看到后面，我去研究了一下，了解了这个功能。

来自安卓APP客户端

往事随风去吧

钢钢 发表于 2020-02-17 21:39
9 d0 J$ H" v$ z& B# A% `" ]: O不是这样的，刻槽要不露槽，
& ^& z% p9 \2 _$ e; ]8 `+ ^! f4 C) V

对的！
: |0 M2 f9 \: C: B  O原理我能理解，主要是这个梳子堪槽有点复杂，因为这次用的a轴翻面，操作虽然简单，实际做起刀路来，比平口钳翻面复杂不少了，涉及到旋转翻面，开槽矢量又不在中心上，我偷懒没有镜像图案搞的。因为机器行程不大，不能同时安装平口钳和A轴。

来自安卓APP客户端

往事随风去吧

钢钢 发表于 2020-02-17 21:46
那是我第一个槽，我和木头哥后面讨论过，哥你没看到后面，我去研究了一下，了解了这个功能。

心佛即佛木友说，精雕平面铣槽刀路可以投影出来这个开槽的，AC没有这个功能吧。AC里能直接出刀路么
/ h( u8 E7 J; L7 V期待

来自安卓APP客户端

钢钢

往事随风去吧 发表于 2020-02-17 21:28

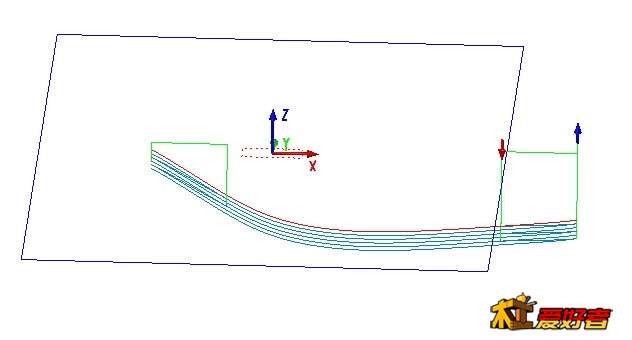

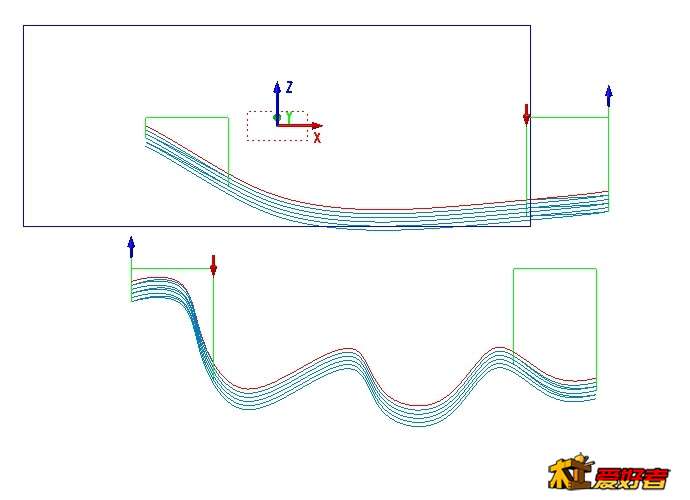

7 _4 `* q7 `' O; t过奖了，其实几天前试过，铣槽失败了的，因为没有T刀，AC图里怎么都不能将那个槽旋转立起来。之后看你回帖说，记事本修改刀路交换YZ刀路，今天实际仿真之后再镜像一下Y轴+-,基本上理想了。
- ?7 g: B. D/ |) T3 Z可惜大意失荆州，由于用的土柏料很软，导致顶尖松了，结果有点错位。
# h- o/ T, s5 ~7 i8 d% @; R" |" f, R8 x还得感谢你那个老鼠图图，几天前给孩子做了一个
% C& p( z0 G3 G8 n, x
# c. t9 d5 |5 X' Y# `3 @- j

! `4 R5 q/ U' Y( S  d0 `我喜欢小盆友！
# |! _/ S+ L: x: p1 t& B哥不用太客气，你可以随便用，我不管，你怎么用都成的。：)

来自安卓APP客户端

钢钢

往事随风去吧 发表于 2020-02-17 21:55
6 m1 {0 W, @, {$ f! S# B心佛即佛木友说，精雕平面铣槽刀路可以投影出来这个开槽的，AC没有这个功能吧。AC里能直接出刀路么
: G1 Z. P) L' b6 k期待

能，我明天就出个过程解释，我可以肯定你只要看一眼就会，也会一样觉得简单。

来自安卓APP客户端

往事随风去吧

钢钢 发表于 2020-02-17 22:08
能，我明天就出个过程解释，我可以肯定你只要看一眼就会，也会一样觉得简单。

: ]9 z# T! E# ?OK。
不过AC里，我细看过，没有刀路投影功能，也不能交换三轴或者两轴刀路。
AC的三轴刀路，Z轴都是垂直于平面嘛，交换YZ之后，铣平面槽的刀路，就成为了铣侧面槽的刀路了，因为用A轴雕刻的，工件旋转90°就是了。

来自安卓APP客户端

maaffei

都是高难度动作啊

来自苹果APP客户端

Sein850

有个疑问啊，为啥是两个部分都是凹进去了的？榫接不都是一边凹一边凸么？？

Sein850

Sein850 发表于 2020-2-17 22:33
有个疑问啊，为啥是两个部分都是凹进去了的？榫接不都是一边凹一边凸么？ ...

嗷！！错觉，看岔眼了，深色的是凸出来的

伪装者

必须差评，没有胸。

来自安卓APP客户端

笑看人生1024

漂亮

来自安卓APP客户端

nini21800

老哥客气了，和木友们分享是一种乐趣。我没什么技术，就爱好搞这些奇怪的想法。
  z: f7 X7 {  f2 W6 ~
- m: X7 z4 S' k( N- d- V7 L铣槽，精雕里把那根轮廓线转90度朝Z向，用单线切割就可以出曲线的路径了，不会AC，不知里面有没有。


% Z2 ]- M* E. ~, L

qjy_jack

钢钢 发表于 2020-2-17 21:43
我明天出教程，很简单，改刀路麻烦。刻槽是和区域清除、轮廓一样基本、简单的功能。

搬个小板凳，坐等出教程！！！！

liujxf

钢钢 发表于 2020-02-17 21:43
7 h& h* A  E: z, Q# k/ ~我明天出教程，很简单，改刀路麻烦。刻槽是和区域清除、轮廓一样基本、简单的功能。

. K# }2 P6 S6 y: A  l# V8 |5 H期待明天

来自安卓APP客户端

hjt1984521

往事随风去吧 发表于 2020-2-17 22:17
# p( K* x6 g* XOK。
8 W7 D( V, z9 X8 v: M不过AC里，我细看过，没有刀路投影功能，也不能交换三轴或者两轴刀路。
AC的三轴刀路，Z轴都是垂直 ...

! e+ F/ }2 r2 c一种思路是：AC是没有投影雕刻功能的，但是用精雕做的投影雕刻文件nc格式的文件，可以改为tap文件用。
二种思路是：用SU做出模型，导入AC,选择区域矢量范围，用区域清除做刀路，都要把木料立起来，处置于Z轴，才能雕刻
