拉杆锯的光轴是怎么配合的？用过的大神告诉下。谢谢。

l大脚板

费县浩友机械 发表于 2020-02-16 14:09
我感觉用石墨铜套比较好

( m8 f# v5 B% O! G4 r拉着费劲，尤其是里边进点锯末的时候

木木狂人

樵夫砍柴 发表于 2020-02-16 10:35
' x& O. E$ B8 q% Q, U+ w- c) i. K& M谢谢，刚刚问了淘宝商家，也说是滚珠的，，就是一个直线轴承。。。搞明白了，而且光轴有25mm粗的，有30mm粗的，不等。

+ I3 ?5 \* T0 N6 [" S( k- d6 [我一直在用，精度还行，除了木料还可以锯铝材很方便

故乡的河

巧了，我也准备做一个，用16mm光轴！

樵夫砍柴

l大脚板 发表于 2020-2-16 14:44
* X4 R6 d" s9 e6 I4 y4 Z拉着费劲，尤其是里边进点锯末的时候

$ i- q1 Z. V+ J, b2 Y5 D7 l3 t用过吗？？？
3 b* V0 w4 \' U! T, D4 B3 y

樵夫砍柴

故乡的河 发表于 2020-2-17 07:50
+ V8 Z4 [; T  O* F巧了，我也准备做一个，用16mm光轴！

16的小了，光轴起码20或者是25空心的，，，电机你用什么电机？？？电圆锯的还是？？？？？？？？？

故乡的河

樵夫砍柴 发表于 2020-02-17 08:32
: u# a6 b# S2 o4 x16的小了，光轴起码20或者是25空心的，，，电机你用什么电机？？？电圆锯的还是？？？？？？？？？

电圆锯，16足够了

5029809

https://www.bilibili.com/video/av49187235你看看这个圆锯改的有两段，还有个管子做的比较复杂的找不到了

樵夫砍柴

5029809 发表于 2020-2-19 14:59
https://www.bilibili.com/video/av49187235你看看这个圆锯改的有两段，还有个管子做的比较复杂的找不到了

谢谢，非常感谢，

merlins

应该是滚珠轴承

蕾迪安

  r6 x* m1 g7 C' O! Y+ C( \( y

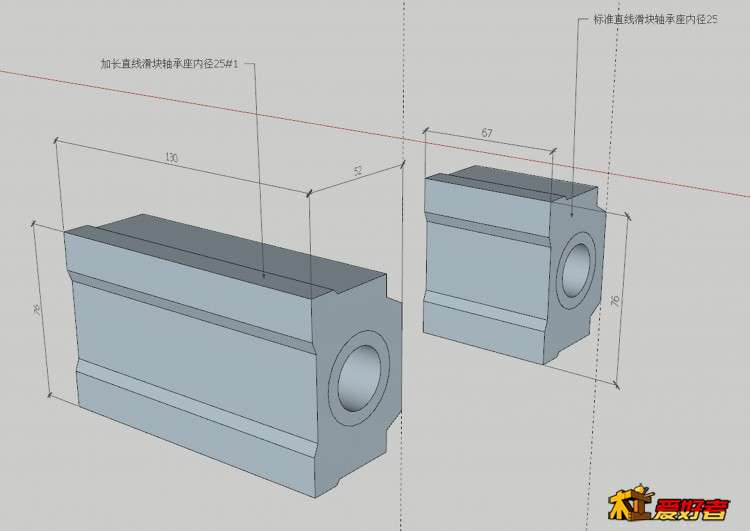

正好昨天看到墙壁电圆锯滑轨想要做一个，对照滑轨画的草图，希望对你有用！呵呵


/ Q+ M/ \& A5 `, [- E这个加长的应该正好可以  底座有螺丝孔

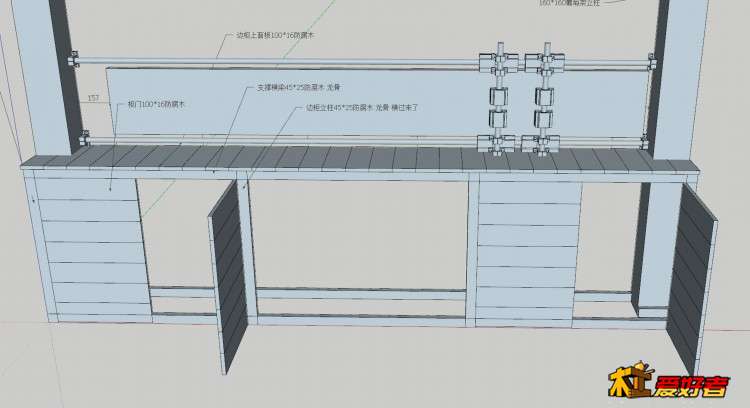

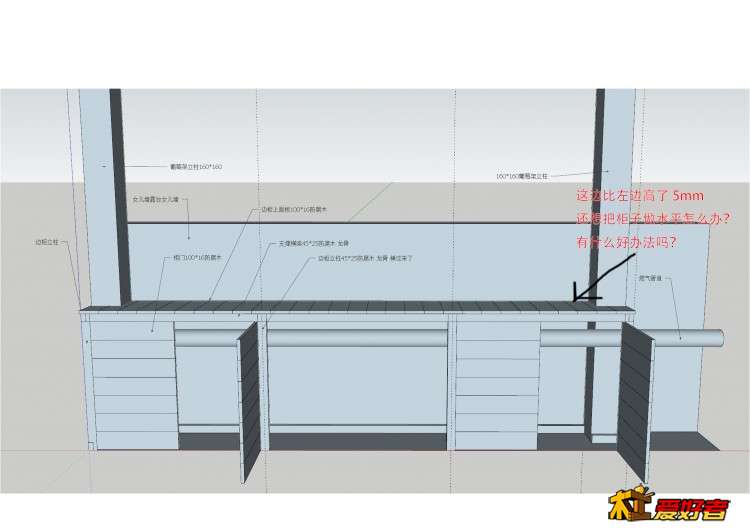

1 R# Y7 \# f4 w初步设想的电圆锯墙壁轨道，画下来以后觉得不合适，下面是图片

$ n# P& H, d) s) _4 c7 h8 O8 W- g2 [
. l% }2 V# Q, W* C- h4 Q3 Q

7 L; v, |2 ?  {

6 O( Q5 `/ m5 {1 n4 T3 v

蕾迪安

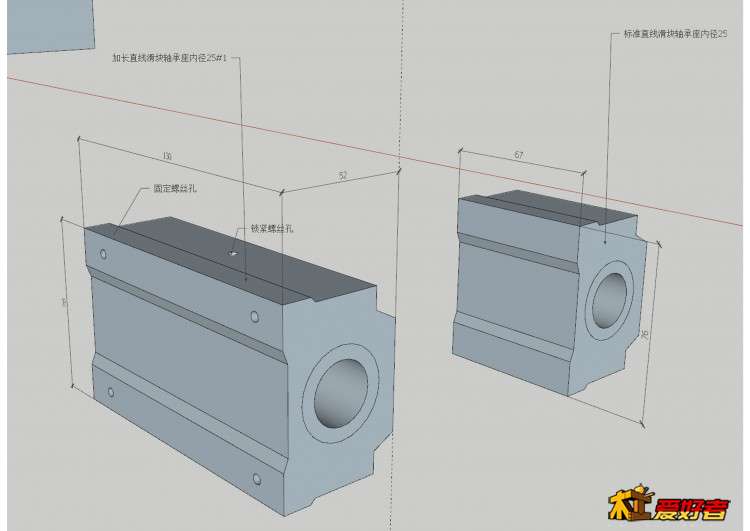

' R, H( B" }& I- ]- i) c内径有不同大小，10-60  希望对你有帮助9-340元多不等~~
" H3 {3 M. [" K3 {3 M9 ~忘记螺丝孔和锁紧孔了 哈哈
4 K4 Z, G  @( R
: ]) n4 w* r- _& T" G: [) e- G! l

sunwds

反正也是做一回 为啥不参考大斜切的双叉臂结构 光轴滑块精度没保障 有保障的又太贵  我有麦太保的 永不垂直 也就开荒用

樵夫砍柴

sunwds 发表于 2020-2-22 23:58
+ Q! A& J. ^8 Z% n/ O( J反正也是做一回 为啥不参考大斜切的双叉臂结构 光轴滑块精度没保障 有保障的又太贵  我有麦太保的 永不垂直 ...

$ D+ y4 ~) ^- {/ @3 V8 G0 G- w你说的是哪种呢？？能否上图给我看下。我是新手，不懂哈，，
- T/ ^# C$ G1 [2 b( c! o! s' }

sunwds

樵夫砍柴 发表于 2020-2-23 10:36
你说的是哪种呢？？能否上图给我看下。我是新手，不懂哈，，

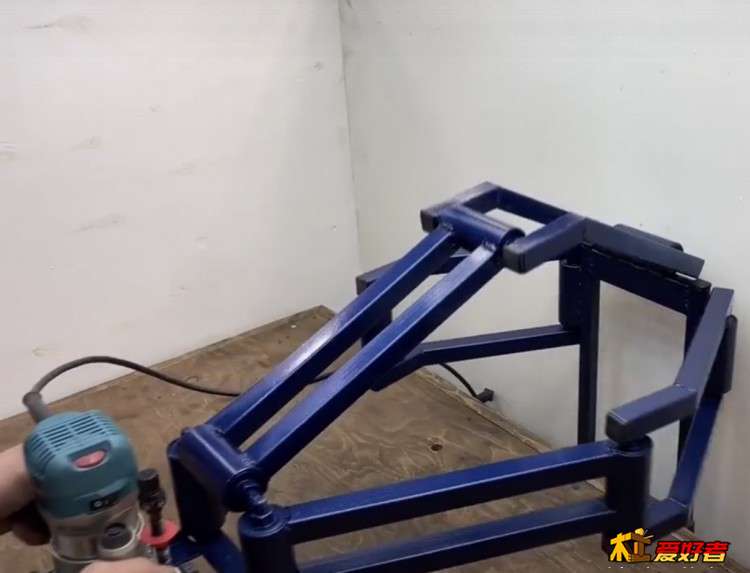

4 x4 B+ E6 Z% ]& }2 w9 F% Tdiy大概是这样子 商品搜博世斜切锯 7000多那种

+ b, d5 I/ F! M* ?8 I4 M0 X( Z' h

樵夫砍柴

sunwds 发表于 2020-2-23 11:06
' H+ P% P  M5 F7 I& Hdiy大概是这样子 商品搜博世斜切锯 7000多那种

  j) X) ], \; o! L- A. J6 y0 F谢谢。只是用途不一样。虽然你说的这个款式，感觉比光轴稳定。但是。不好控制纯直线运动。光轴却可以。纯直线运动。来回切割。
$ h) e8 n( @3 _: ]  虽然你说的那种结构也可以直线拉动，但是需要靠手臂控制直线。而不是靠机械。可能我猜错，但是我看到的就是这样子。
