小牌

联合 · 发表于 2020-2-14 13:42:02

木头就是木头啊发表于 2020-02-14 13:23
! M8 M+ p+ {/ T; {. D7 }3 @0 i X自带麻面了，你设的加速度多少，进给多少？你这应该是机架震颤的厉害造成的，我估计你进给太快了？丝杆间隙不是这样的底纹，主轴震纹也不太一样

来自安卓APP客户端

联合 · 发表于 2020-2-14 13:43:40

木头就是木头啊发表于 2020-02-14 13:236 a0 n8 n" ~" S5 J5 C/ A' @3 v3 G
自带麻面了，你设的加速度多少，进给多少？你这应该是机架震颤的厉害造成的，我估计你进给太快了？丝杆间隙不是这样的底纹，主轴震纹也不太一样

进给设到大多合适，

来自安卓APP客户端

企鹅弟弟 · 发表于 2020-2-14 14:23:25

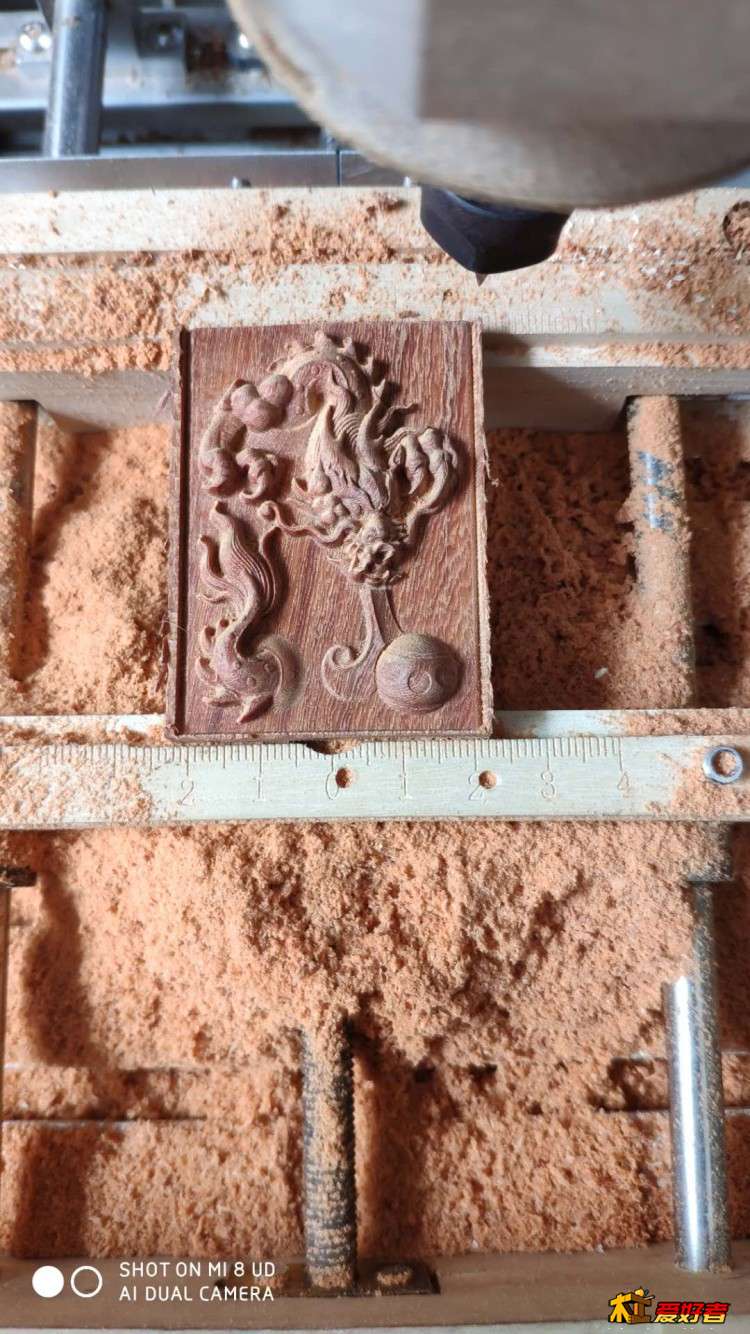

这个底纹也不错呀。

木头就是木头啊 · 发表于 2020-2-14 14:29:26

联合发表于 2020-02-14 13:435 e" `( N6 T: ^: ~" d
进给设到大多合适，

我看了你别的回复，应该是你机架的原因，小立柱机，4060太大了，探头太长，杠杆效应，小立柱Y到20就不短了，这个已经致命的结构缺陷，不是后期能弥补了

来自苹果APP客户端

钢钢 · 发表于 2020-2-14 14:48:06

把加速度降到80看还能不能救，精雕进给800，z轴进给700，别的参数啥的我看没啥情况。
你两个多小时是包括开粗和精雕吗？

来自安卓APP客户端

联合 · 发表于 2020-2-14 15:22:02

钢钢发表于 2020-02-14 14:48
3 d5 M+ l& s9 M" `4 }把加速度降到80看还能不能救，精雕进给800，z轴进给700，别的参数啥的我看没啥情况。
% k, u+ v5 q' e/ X d; ^: l你两个多小时是包括开粗和精雕吗？

精雕两个半小时

来自安卓APP客户端

联合 · 发表于 2020-2-14 15:26:06

钢钢发表于 2020-02-14 14:48
- S8 U9 n" M% u把加速度降到80看还能不能救，精雕进给800，z轴进给700，别的参数啥的我看没啥情况。
, n4 x0 N7 | k你两个多小时是包括开粗和精雕吗？

来自安卓APP客户端

联合 · 发表于 2020-2-14 15:26:50

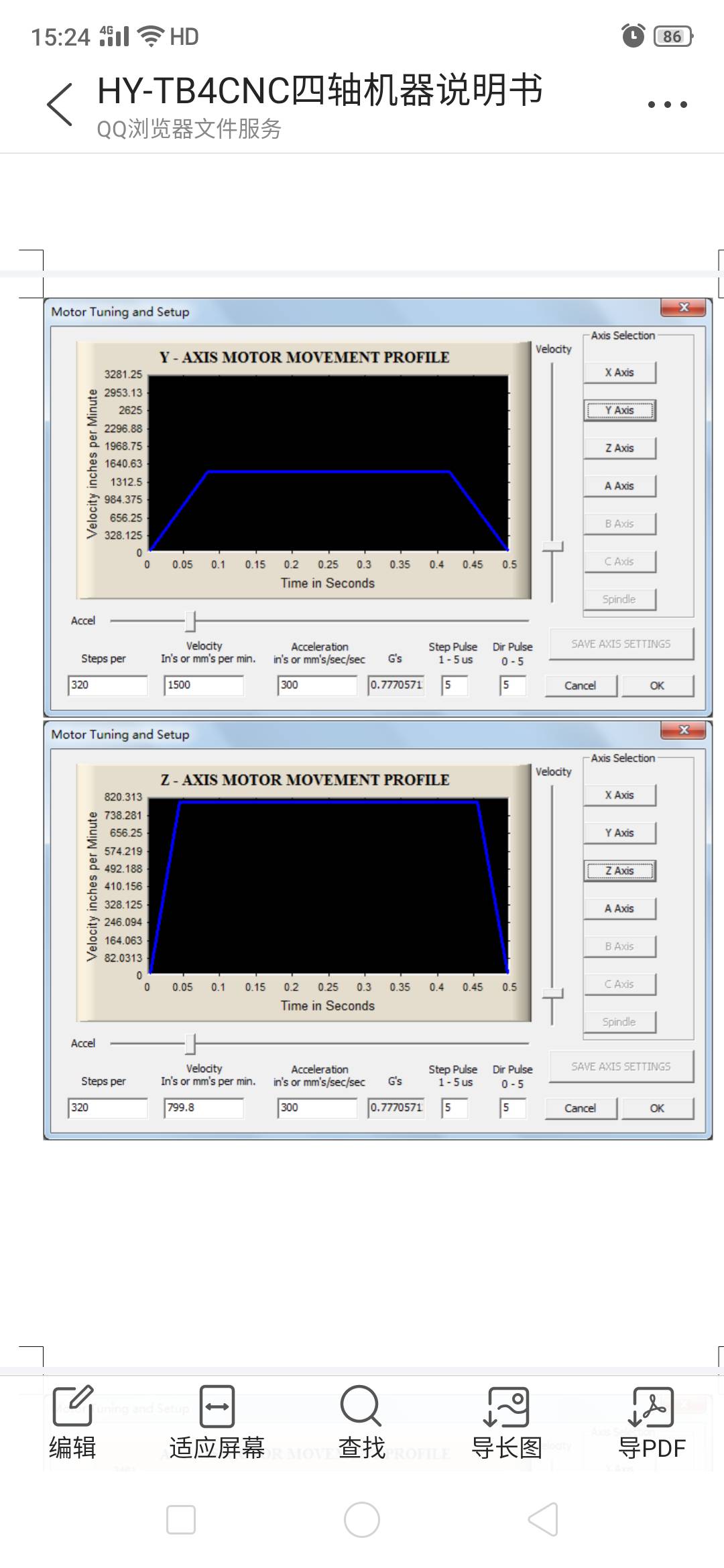

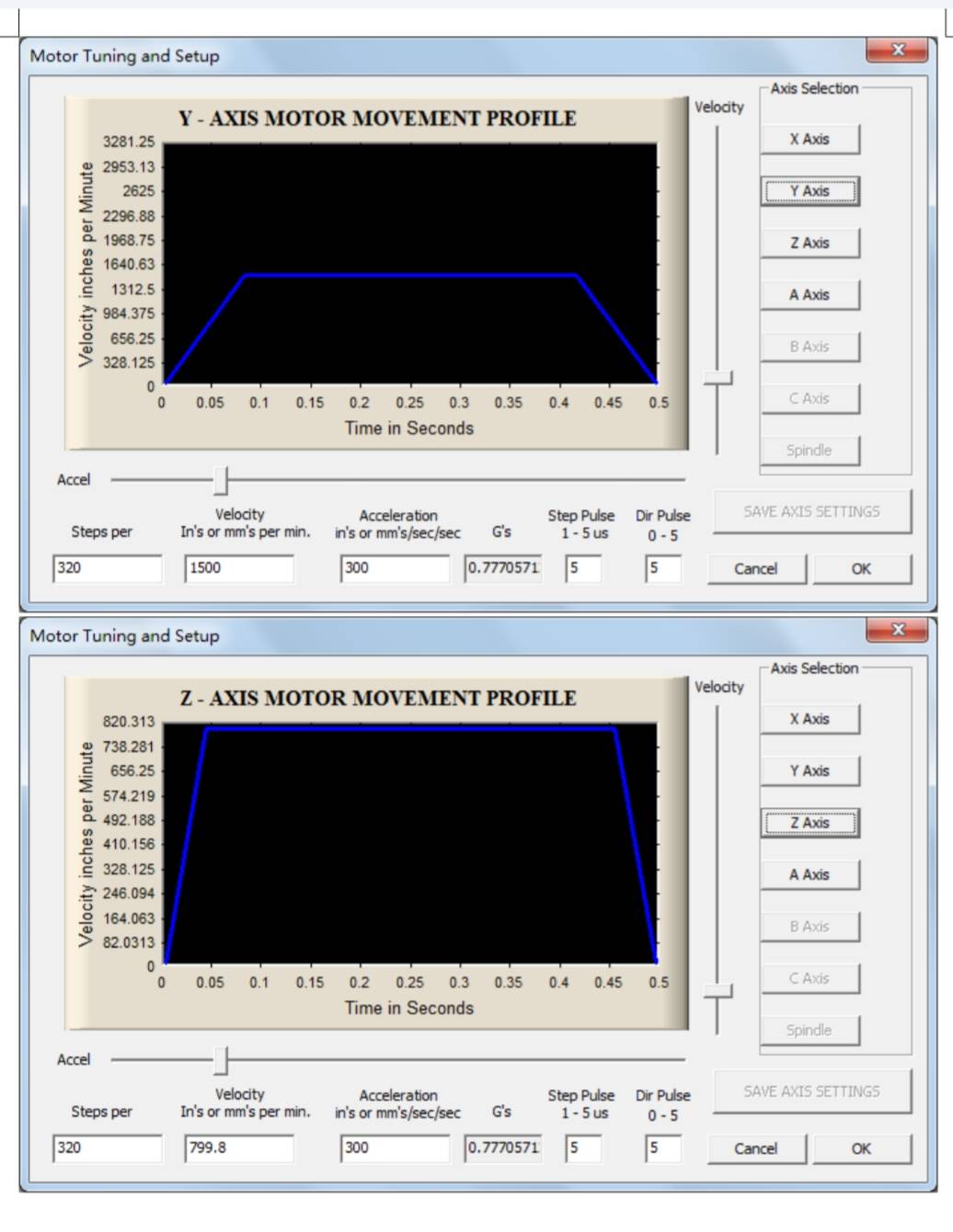

这是y和z轴的

来自安卓APP客户端

心佛即佛 · 发表于 2020-2-14 16:21:21

联合发表于 2020-02-14 13:282 z. w, e# Z1 N9 s A: O

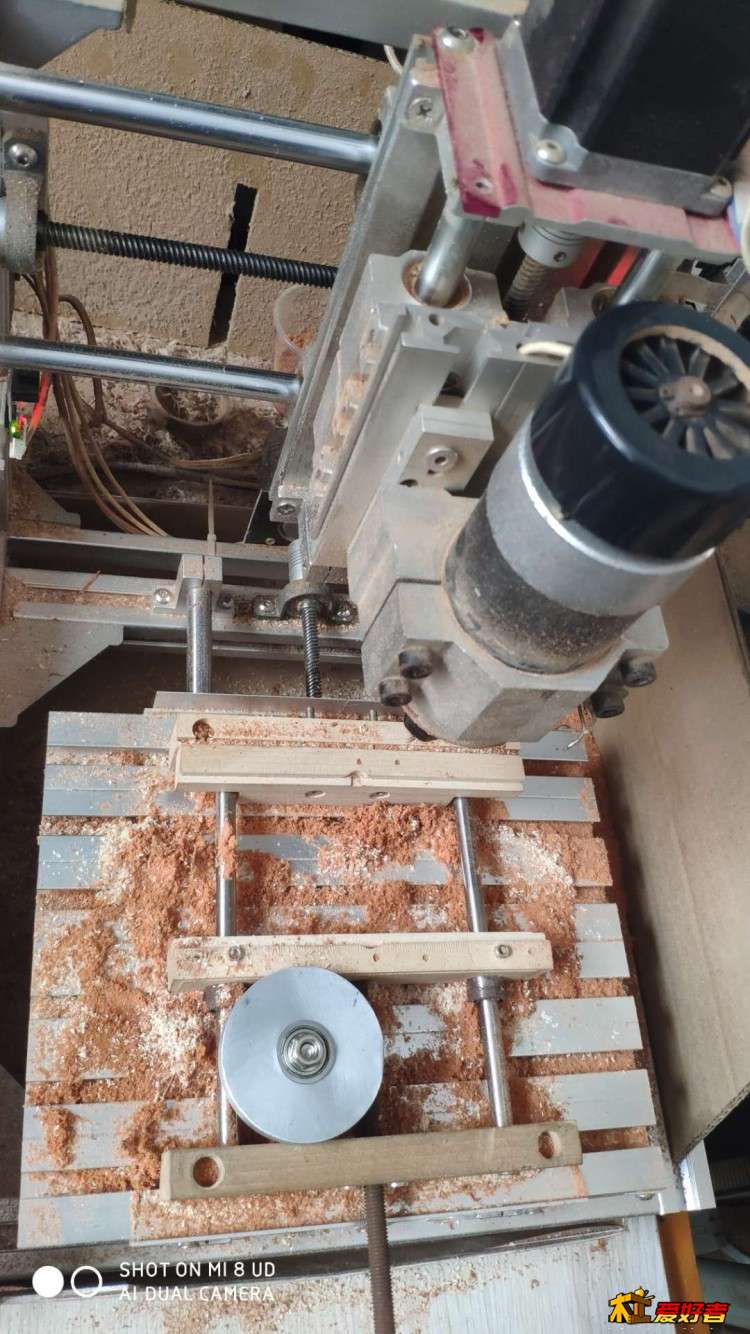

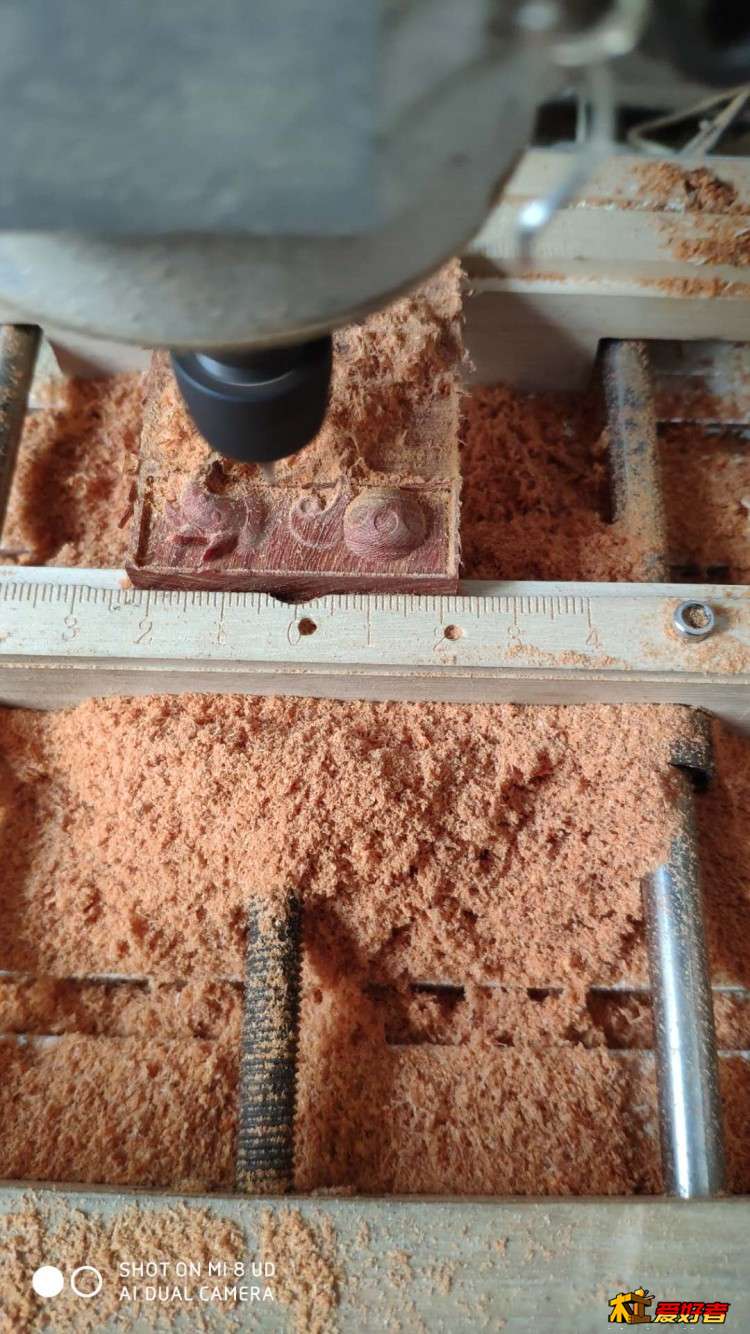

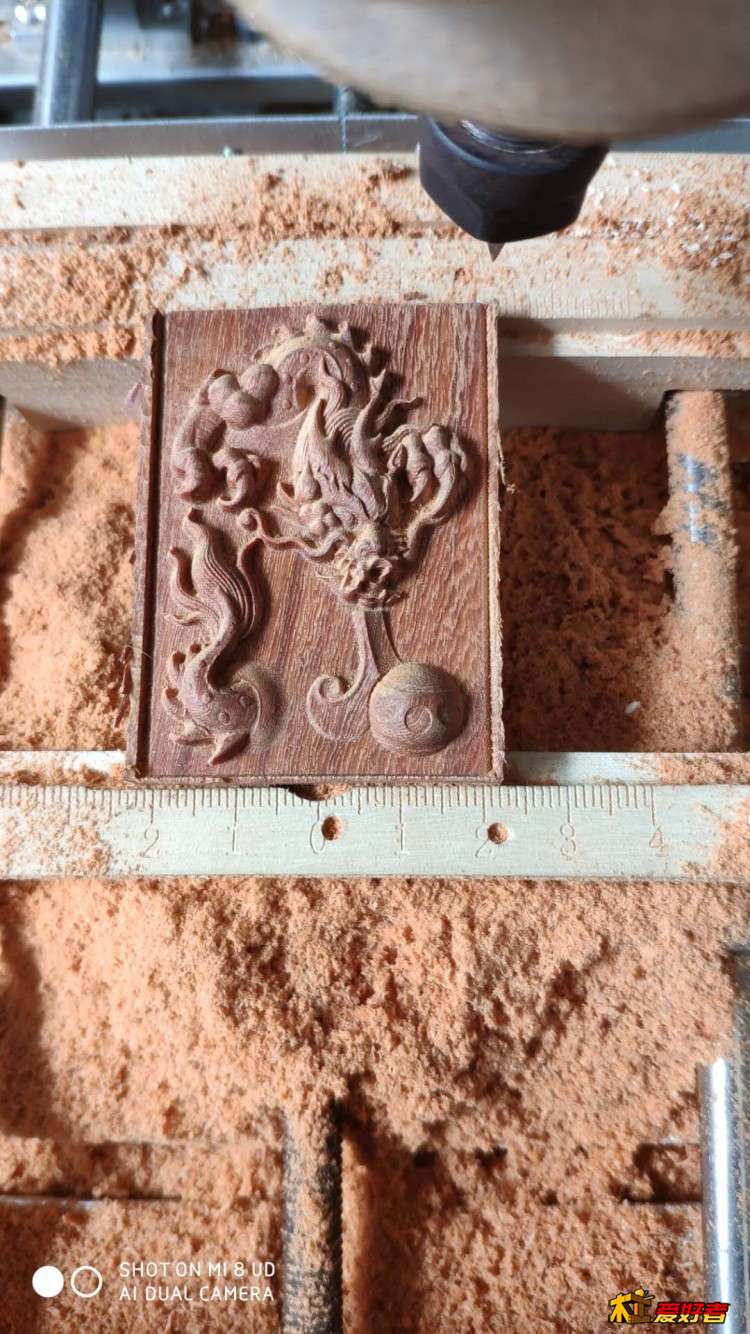

4060立柱机，精雕8.0出路径，f1000主轴转速18000.mach3驱动板，雕刻用了2小时30分钟，刀具2002-开粗1.2平底刀。

Y轴达到400行程？那这种效果是机头颤动造成的，铝合金探头和立柱形变是本因。

来自安卓APP客户端

nini21800 · 发表于 2020-2-14 17:11:08

立柱和Z轴连接只有两边的两块溥铝板？行程还那么大。加强立柱到Z之间的强度应有改善。我的12光轴型材机雕出来都没有那么多底纹。

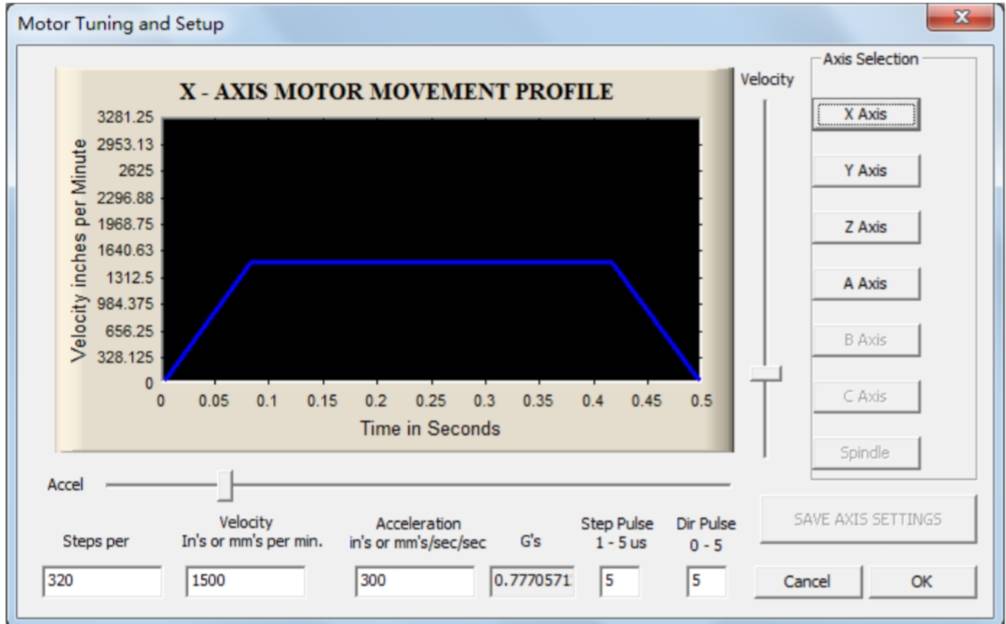

XY轴电机速度2200，加速度300， Z轴电机速度2000，加速度300，
46牌子，小主轴12000，F2000，深度5mm，行距0.04，用时1小时多一点。


联合 · 发表于 2020-2-14 20:20:46

心佛即佛发表于 2020-02-14 16:21
4 s' {+ ~/ H8 w! GY轴达到400行程？那这种效果是机头颤动造成的，铝合金探头和立柱形变是本因。

哦，那立柱的料多大多高才能做到不颤动呢，有个标准码？

来自安卓APP客户端

联合 · 发表于 2020-2-14 20:25:21

nini21800 发表于 2020-02-14 17:11
" A! o( F: d7 F* z6 L立柱和Z轴连接只有两边的两块溥铝板？行程还那么大。加强立柱到Z之间的强度应有改善。我的12光轴型材机雕出来都没有那么多底纹。4 }) c, e* u/ l: P* [7 r
XY轴电机速度2200，加速度300， Z轴电机速度2000，加速度300，/ g3 R+ N- n7 L! Y' o* v9 m& _0 ~/ U
46牌子，小主轴12000，F2000，深度5mm，行距0.04，用时1小时多一点。

这样看来还是颤动造成的呢？
