根据木友的意见进行了部分修改和补充。
3 |! C6 _+ A$ {$ z& N5 H! ~
& A$ E* m$ o, @( ?" ^ \: p" c
% l: _! I( l0 w7 ?5 s/ J; O6 `, f9 V* a% ~) l6 [
* n0 |* c- e9 t

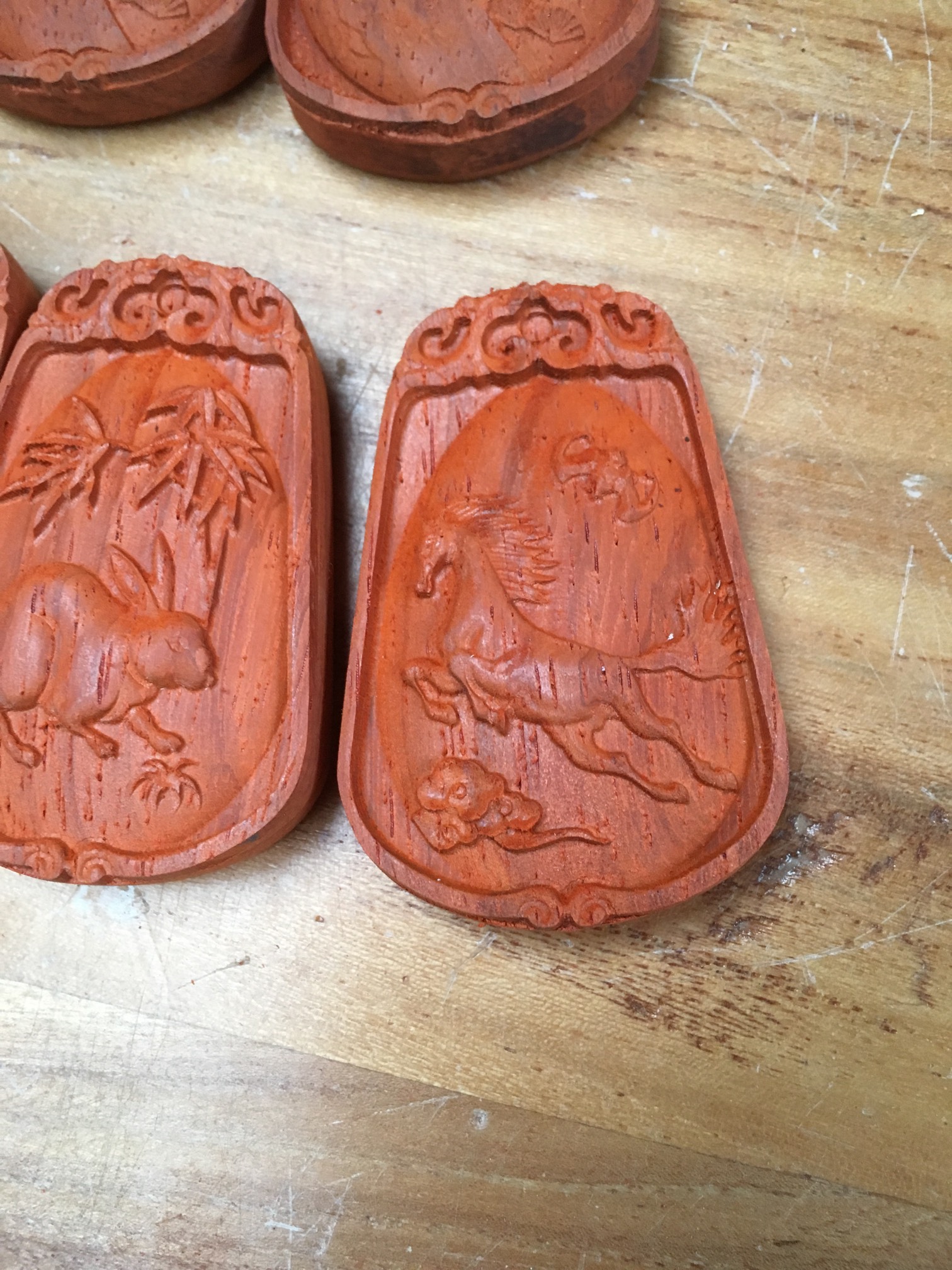

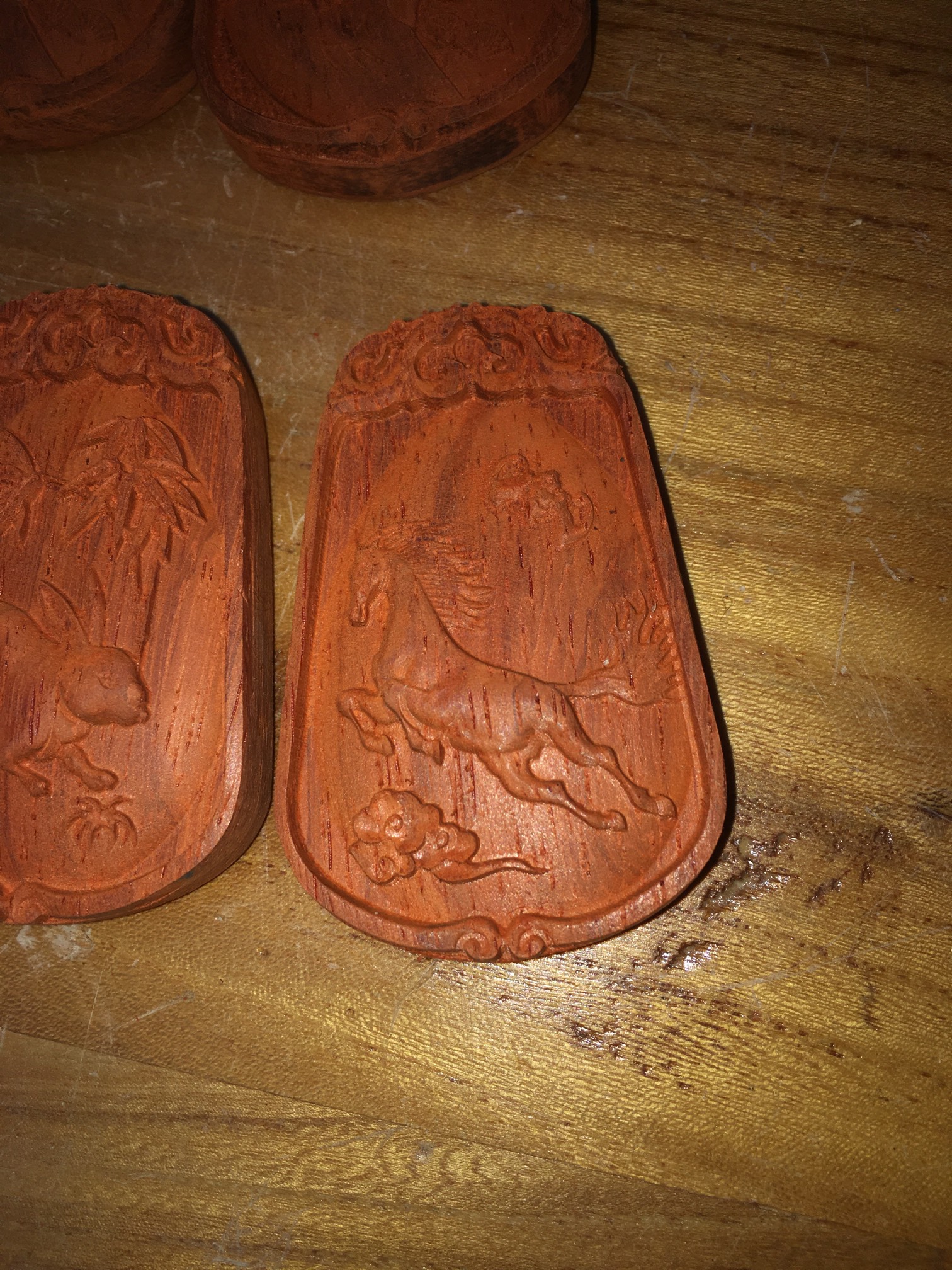

JDsoftartfrom pro3.0 单面46牌制作步骤
* a. r9 p3 V1 J5 t- x5 X1 M5 U7 i& a7 W: Q- G+ l* [
1, 文件--输入--点阵文件--选中要制作的灰度文件--鼠标拖动文件至矩形框内 ; R. [7 V/ @) z u
2，选中图片--变换--缩放（选择制作尺寸mm）确定 ( j: q0 ?! ~3 Y! Q7 |; I
3，选中图片--变换--图像居中--（x中心，y中心，z中心）确定 9 P2 D. G0 W6 E* T
4，艺术曲面--图像纹理--位图转网格—点击图片--选（选白色最高，选择最高雕刻深度mm）确定
# y+ O! ?* z1 }5，视图--显示模式--渲染显示 0 N$ Y/ U+ U N* I; E3 @' t9 m6 U( G" z
6，艺术曲面--网格加密磨光--点击图片--（确定磨光次数一般选3）确定
/ d2 Y/ C% f0 X7 b/ C/ Z' ^7，选中图片--变换--图像居中--（x中心，y中心，z顶部）确定 ! T! v8 m" f8 s* y$ b
8，绘制矩形框—选中矩形框 --变换--尺寸等同--单击图形--选（双向等同，整体等同）确定--点对齐--组合对齐--点击图形--选（中心，中心，整体对齐）确定 ; J9 O: C& T( m# u
9，点击加工按钮--双击工件形状--（全选）确定--双击毛坯形状--毛坯类型选包围盒，参数选全选）确定--输出设置--（输出点设置偏移，拾取二维点，确定下刀原点）确定 & S4 v3 c% B6 E. E8 h9 f' Z
10，刀具路径--路径向导--曲面精加工--点击下一步--选择刀具--刀具表--（确定刀具）确定--勾选（使用刀具参数）--点击下一步--加工面--选（拾取全部）--点击对勾确定 & W. s+ A4 b1 b R5 c
11，加工方法--路径间距（根据需要选择慢0.025（大约150分钟）-中0.05（大约60分钟）-快0.08（大约30分钟））--进刀方式（关闭进刀）--计算 " z7 j, K- P# ? l, X$ m
12，刀具路径--刀具路径模拟 & h# e% R- ^2 \' t1 P- z! [
13，刀具路径--输出刀具路径（选择ENG V5.53，确定输出文件夹，输入文件名）确定
' N+ G. v9 L' G; D14，使用nc转换软件进行转换—上机试雕
/ F( Q. l2 G. y: u; [3 G |
楼主: bdqhd
发表于 2020-2-9 10:53:51
