准备在单位用业余时间做一个雕刻机（做个记号）

爱你不离不弃520 · 发表于 2020-3-28 12:00:22

阿嚏48 发表于 2020-03-27 22:00
$ |+ i9 _* F7 [: B我就想知道，怎么校正两根方轨的等高

用百分表打撒

阿嚏48 · 发表于 2020-3-28 21:17:33

爱你不离不弃520 发表于 2020-3-28 12:00
7 C. ~& ]# u. a' O! V g用百分表打撒

百分表千分表，怎么量等高？你确定你量的是等高吗？

georgemcu · 发表于 2020-3-29 08:58:31

支持折腾，干过才知道多幸苦，念想只有在行动后才得到满足感，赞一个

georgemcu · 发表于 2020-3-29 09:01:44

阿嚏48 发表于 2020-03-27 22:00+ A, |* C: h; @+ S: W
我就想知道，怎么校正两根方轨的等高

最好是能有一个大量块，先找到基准导轨的水平，然后再以基准轨去定从轨，再去定丝杆的与滑轨的平行与等高，理论应该是这样

阿嚏48 · 发表于 2020-3-29 10:15:33

georgemcu 发表于 2020-3-29 09:01# F. w- e! G* }! A( }9 [! ]) }- d
最好是能有一个大量块，先找到基准导轨的水平，然后再以基准轨去定从轨，再去定丝杆的与滑轨的平行与等高 ...

理论上是找一个原点或者一个绝对面，以这个原点去测量所有面与点的垂直水平等等（和建模一样的原理，不论怎么测，都围绕这个原点），但是具体操作呢，其他都好说，就是一个等高懵了

georgemcu · 发表于 2020-3-29 22:32:51

阿嚏48 发表于 2020-03-29 10:15! S/ R! y( ^" i) C
理论上是找一个原点或者一个绝对面，以这个原点去测量所有面与点的垂直水平等等（和建模一样的原理，不论怎么测，都围绕这个原点），但是具体操作呢，其他都好说，就是一个等高懵了

千分表加薄铁片，没有易拉罐的皮也一样啊，干就是了

georgemcu · 发表于 2020-3-29 22:44:14

georgemcu 发表于 2020-03-29 22:32
( p6 T9 m8 C& F/ w/ D0 |千分表加薄铁片，没有易拉罐的皮也一样啊，干就是了

我的机还在电脑里，没法给你展示，一起努力，我也是菜鸟一枚，原理上我已经说了。一般就是先用量块确定好你的基准轨（如果不等高，上铁皮调整）。如果只是搞等高的话，基准轨搞好后上滑块，把表固定在基准轨的滑块上，去确认从轨的高度（上铁皮）。其实等高和平行一起要搞的。

q1251542554 · 发表于 2020-3-31 23:18:13

阿嚏48 发表于 2020-03-27 22:00( J- U# c( p; f6 C1 R9 R7 H2 N
我就想知道，怎么校正两根方轨的等高

两条导轨的等高基本上靠安装面的精加工来保证，另外根据上银的资料来看，直线导轨对高度上的误差的容忍度还是很高的，25导轨在300MM距离内0.1MM的高低误差都是可以接受的，关键在于平行度。

suiqiabc · 发表于 2020-5-21 15:00:09

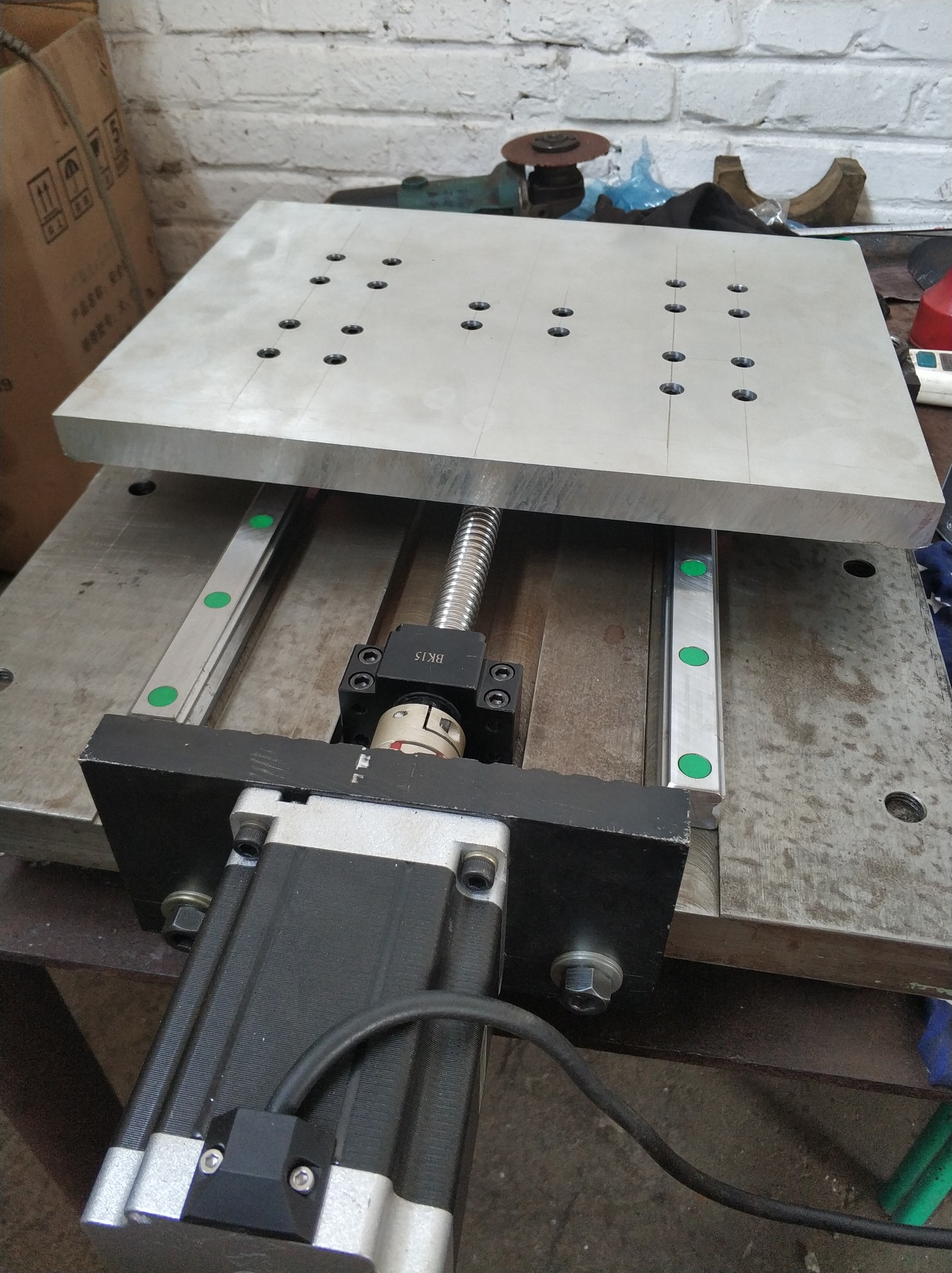

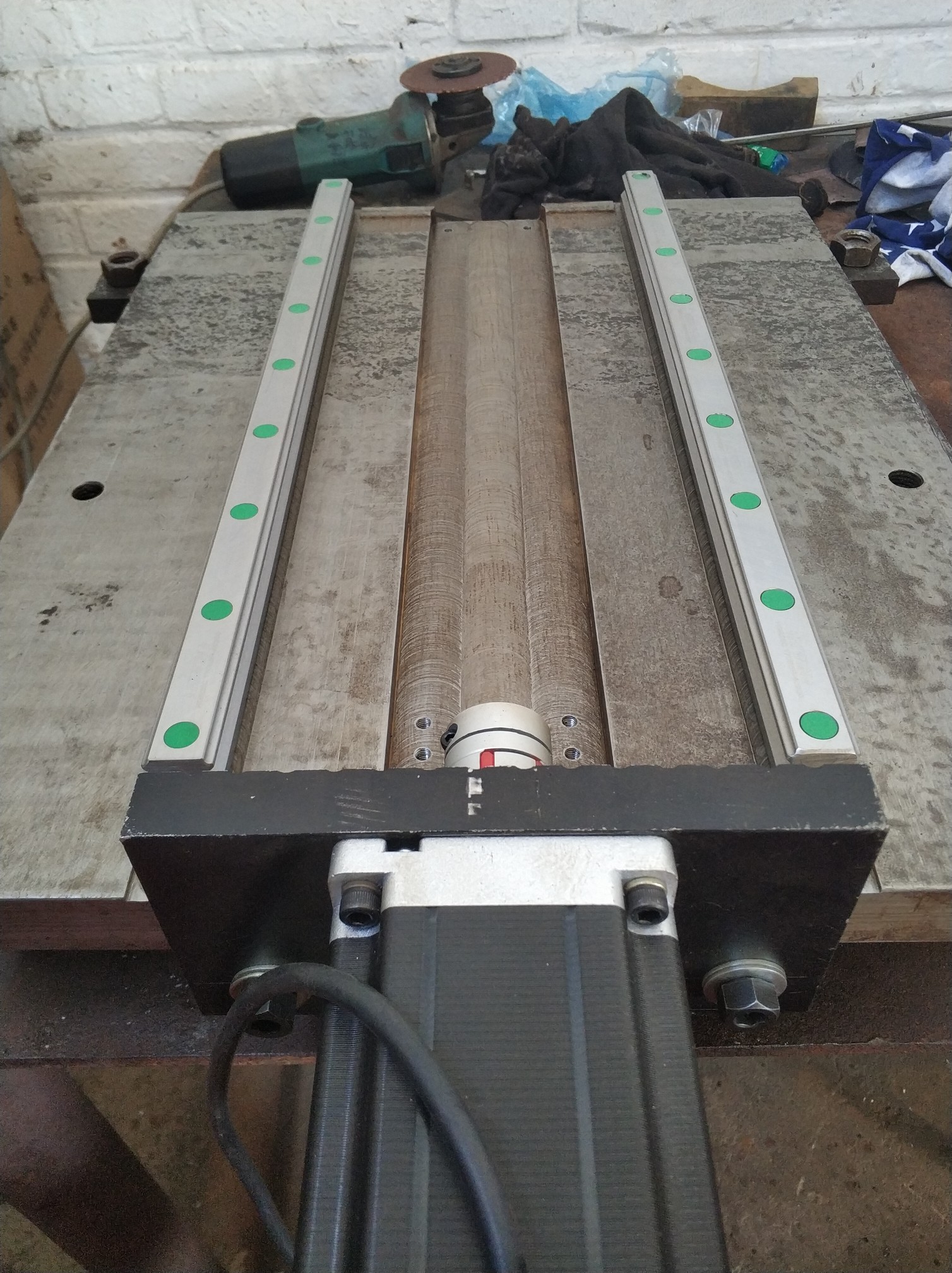

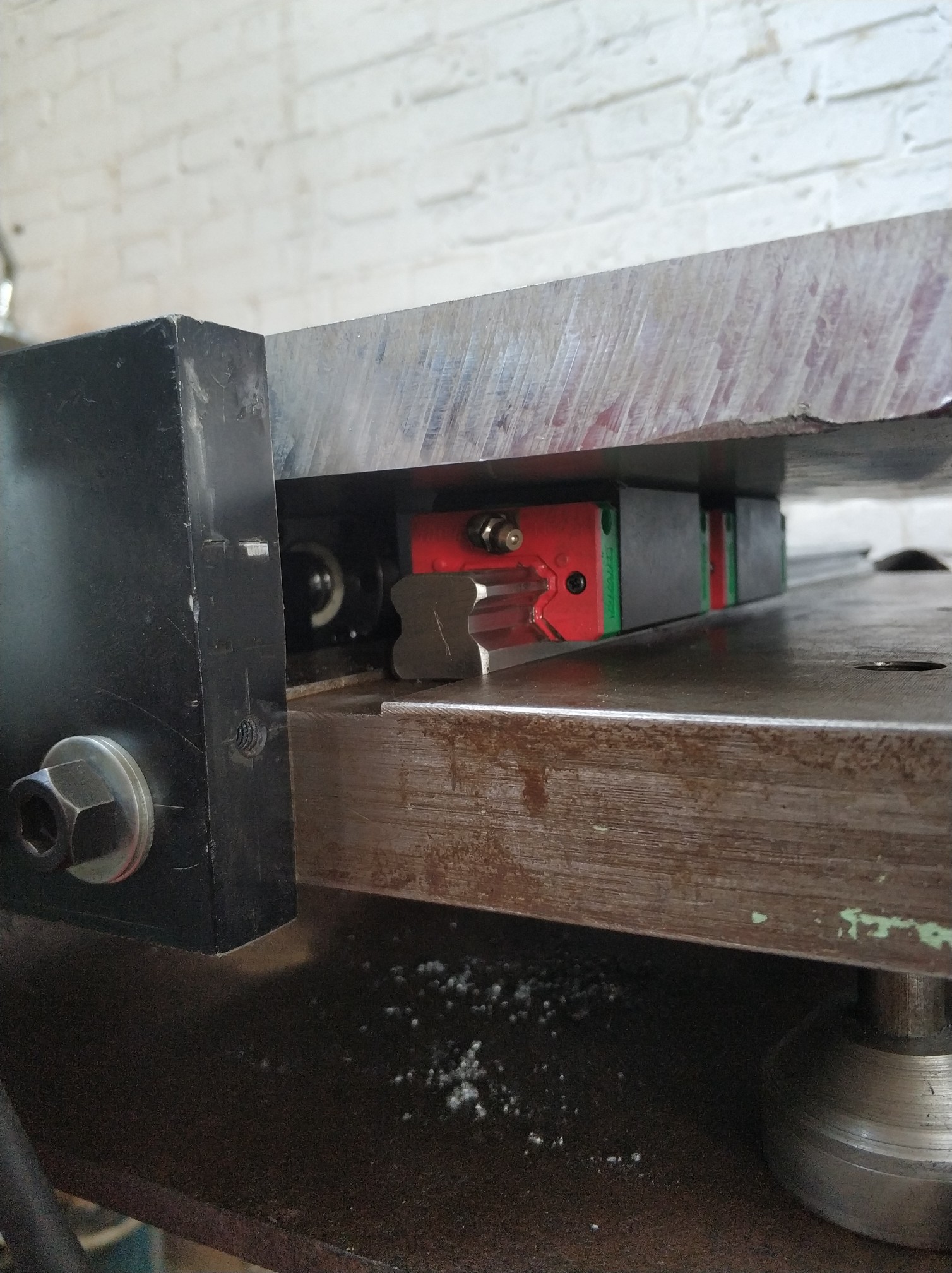

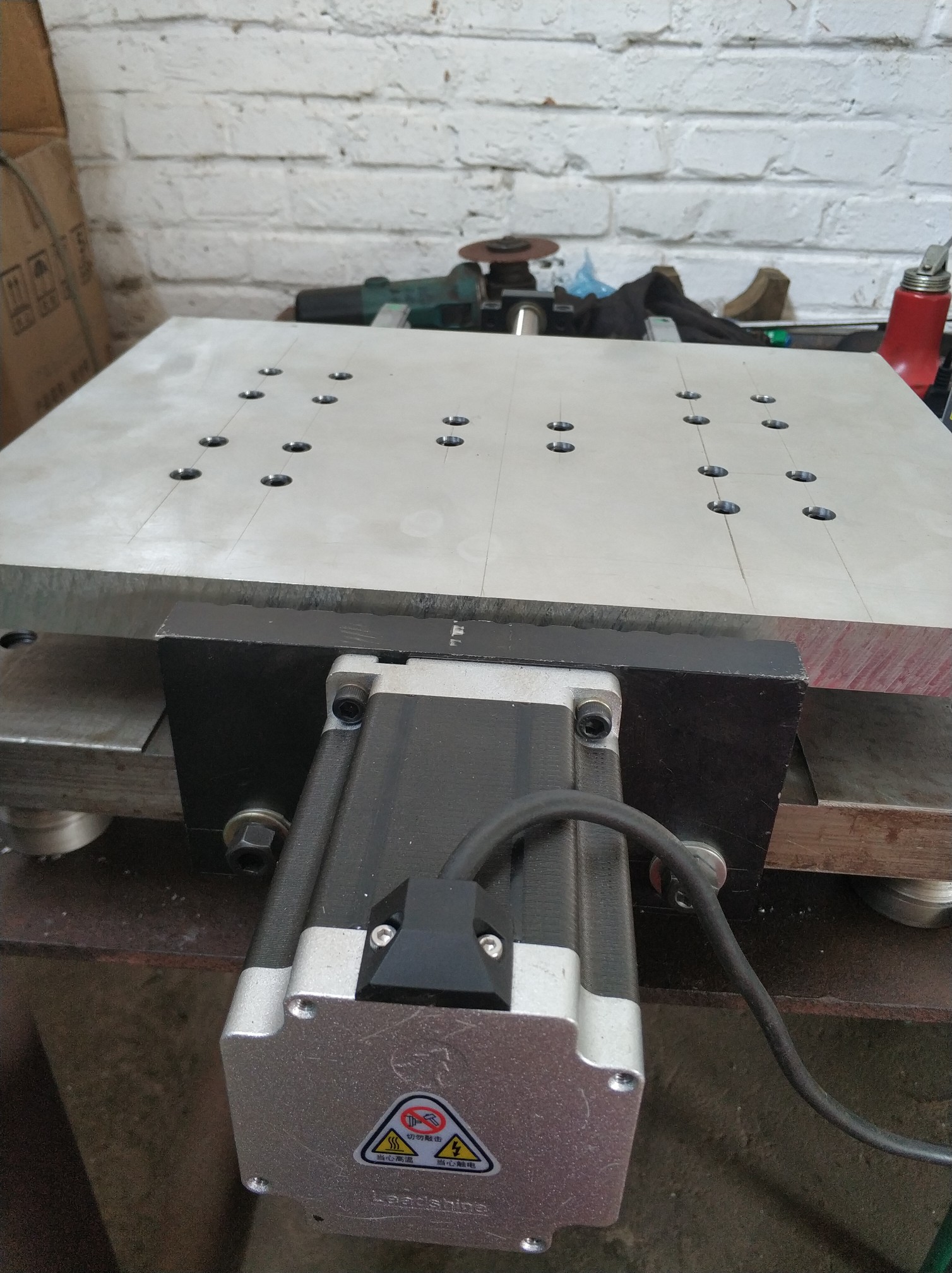

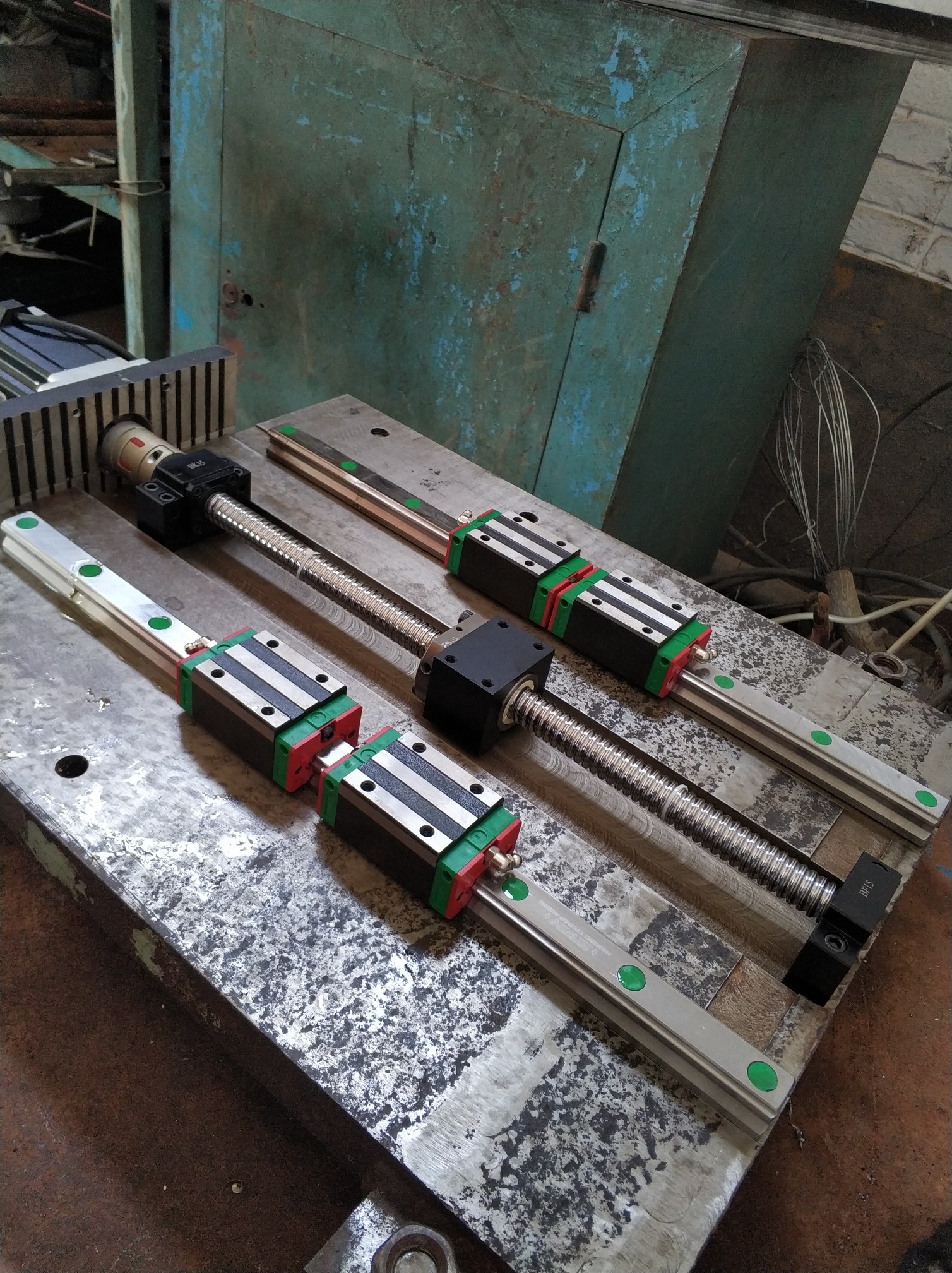

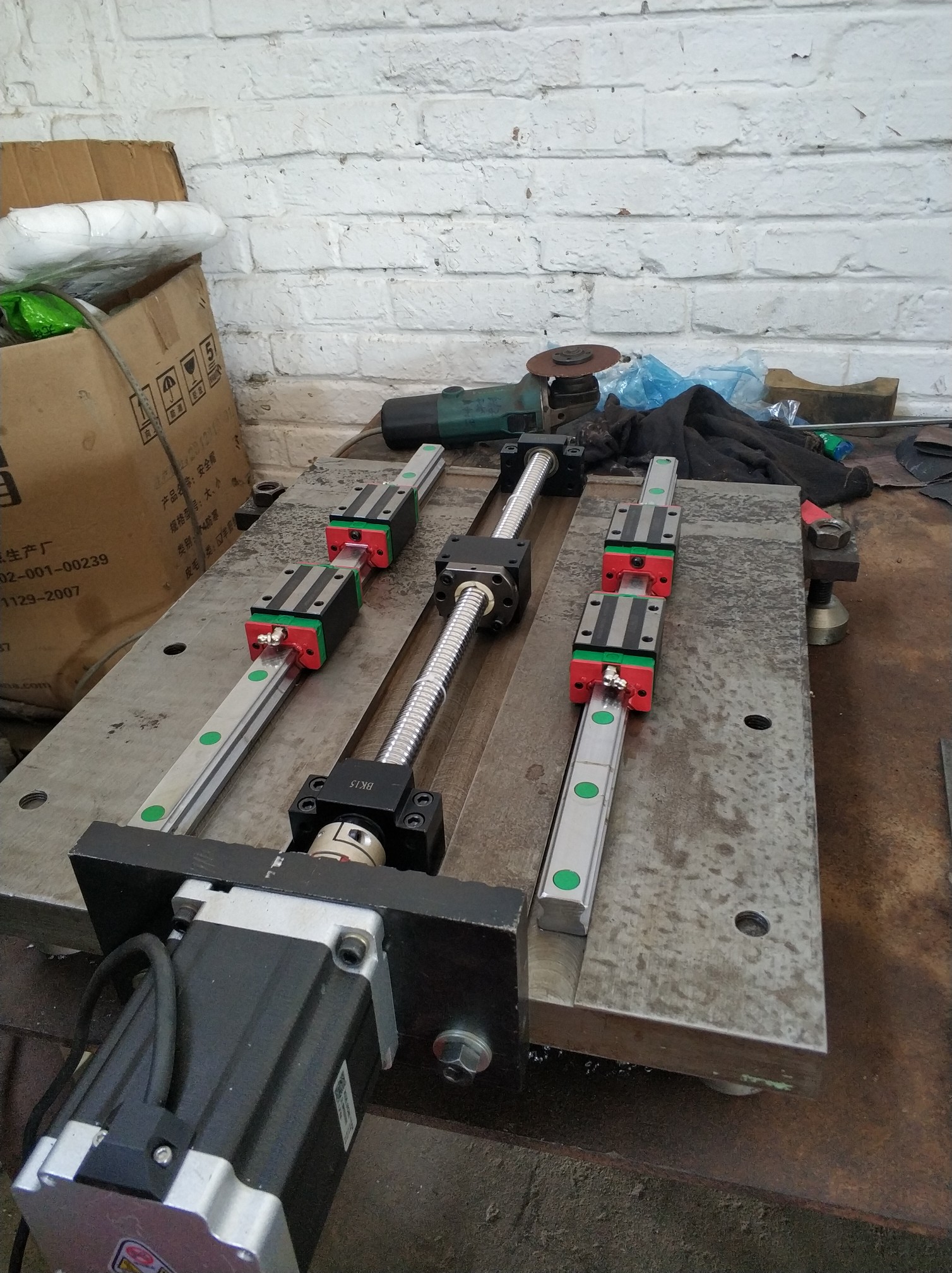

底座Y轴做好了

suiqiabc · 发表于 2020-5-21 15:02:57

suiqiabc · 发表于 2020-5-21 15:04:23

suiqiabc · 发表于 2020-5-21 15:35:03

本帖最后由 suiqiabc 于 2020-5-21 15:43 编辑

suiqiabc · 发表于 2020-5-21 17:44:30

suiqiabc 发表于 2020-05-21 15:006 C0 n: s3 Z3 Z% @2 B( A' ^
底座Y轴做好了

georgemcu · 发表于 2020-5-22 00:29:45

suiqiabc 发表于 2020-05-21 17:44. J- s7 Z1 p9 z; @4 {% I0 J& _


上银的颜色就是漂亮

没事遛遛狗 · 发表于 2020-5-23 18:34:56

suiqiabc 发表于 2020-02-11 12:56# r6 x0 q ?8 Q" a; M0 k
这个2005用在X轴可以吗有懂的吗？

把有懂的吗去掉这里大神多的是
