啤酒瓶DIY工作灯

胡桃夹子上校 · 发表于 2020-1-31 00:54:34

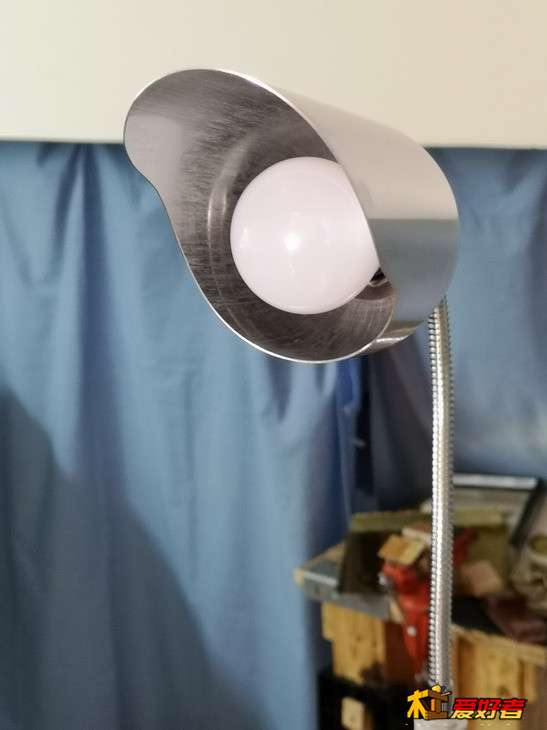

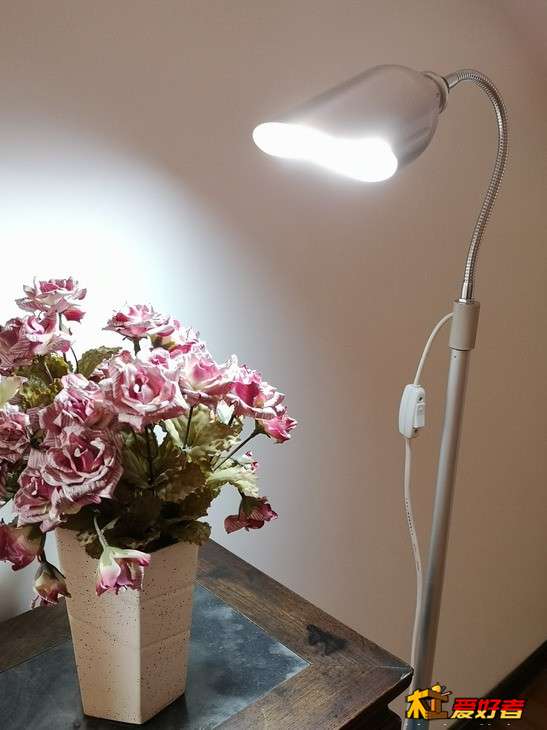

先上成品图

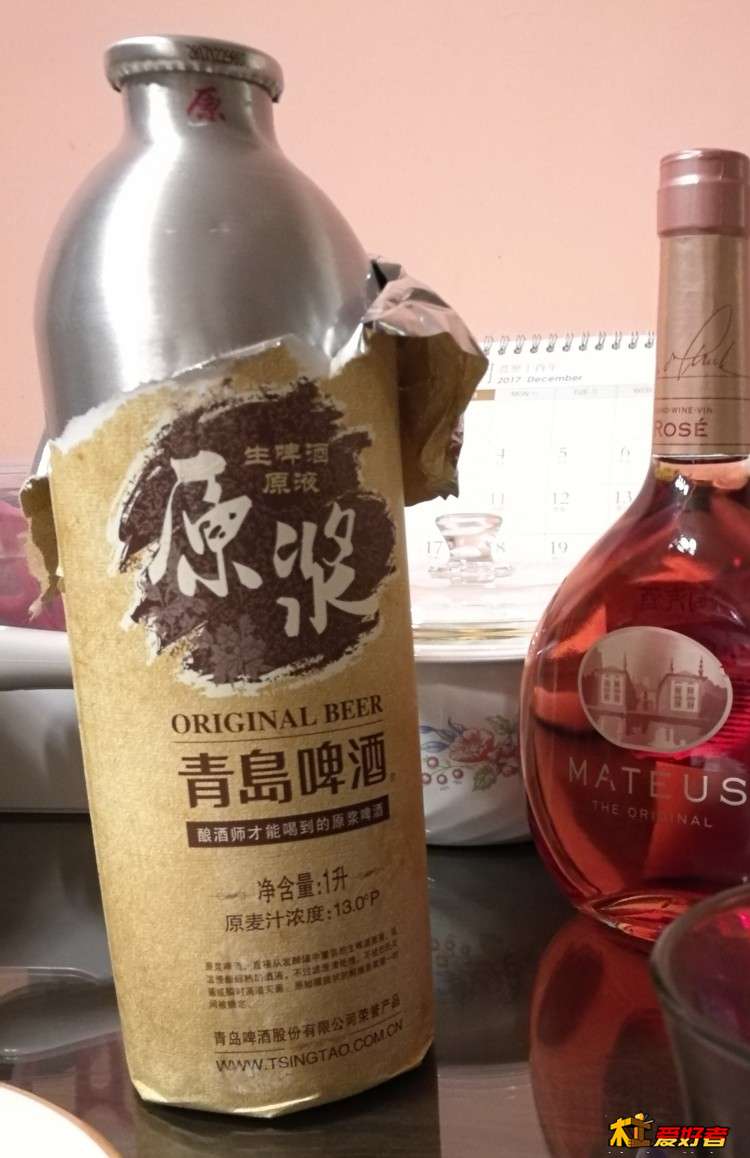

眼神不好了，做小活总希望跟前有个方便的照明灯。自从喝了瓶这个啤酒（请忽略品牌，俺不做广告）留下了一个铝瓶，就觉得它很适合做个灯罩

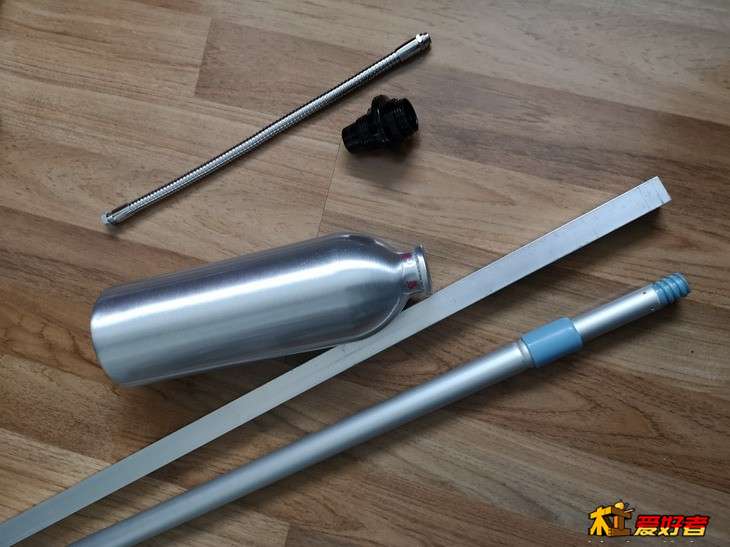

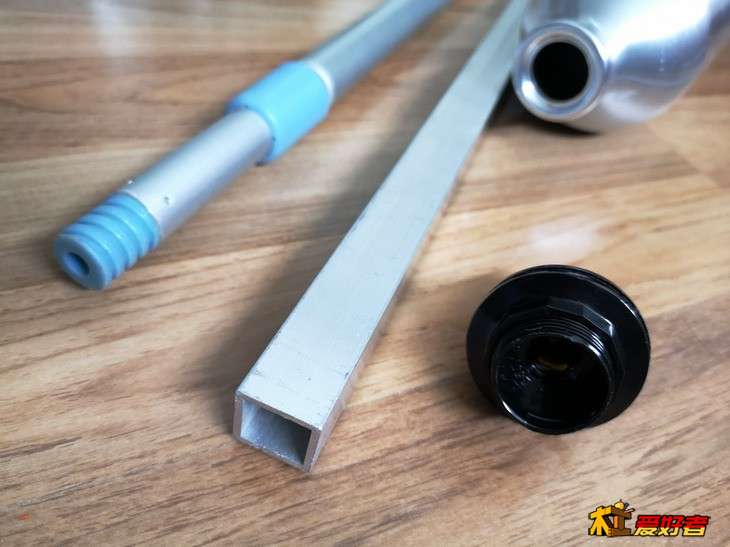

正好还有个擦窗器的伸缩铝杆没舍得扔，再买了2X2cm的厚壁铝方管和蛇皮管、R14灯口、LED灯泡等等配件

第一步：制作灯头

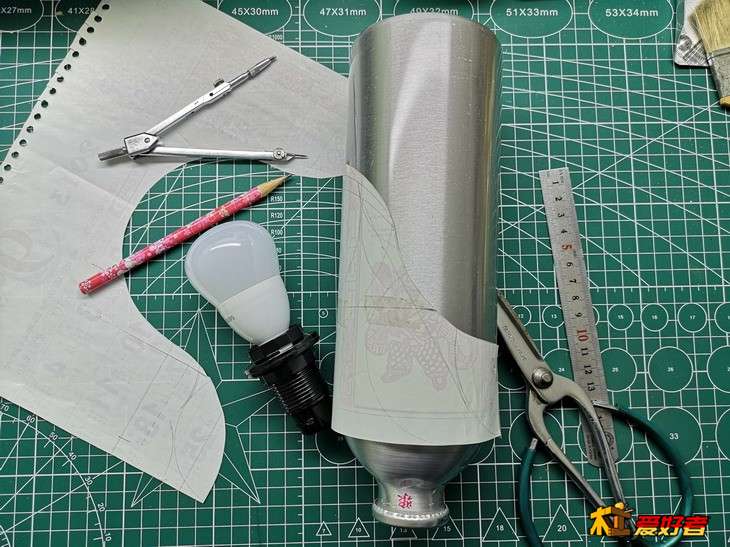

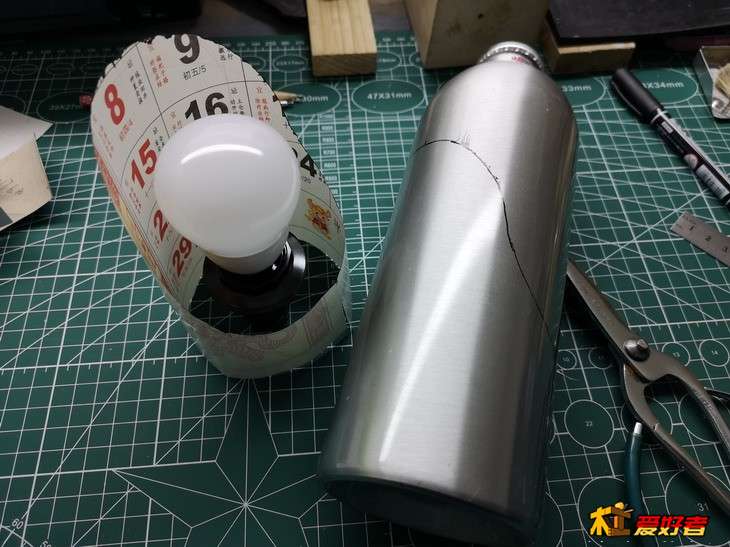

先做灯罩，画个纸样围在酒瓶上，用记号笔画出切割线

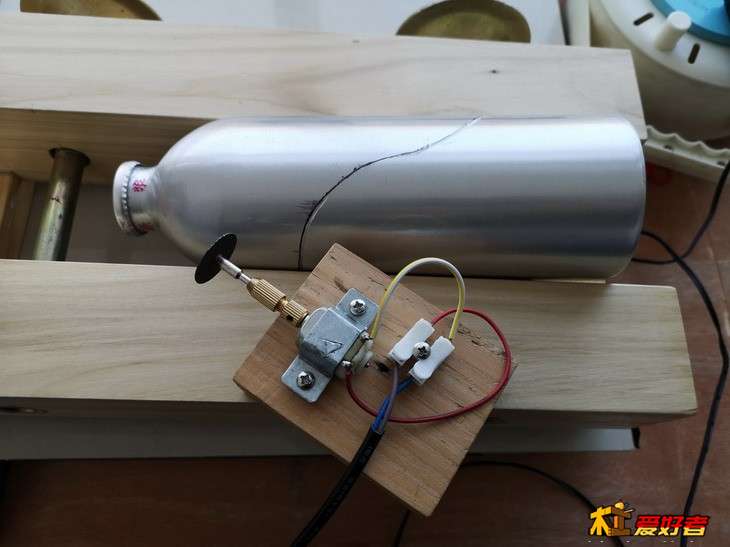

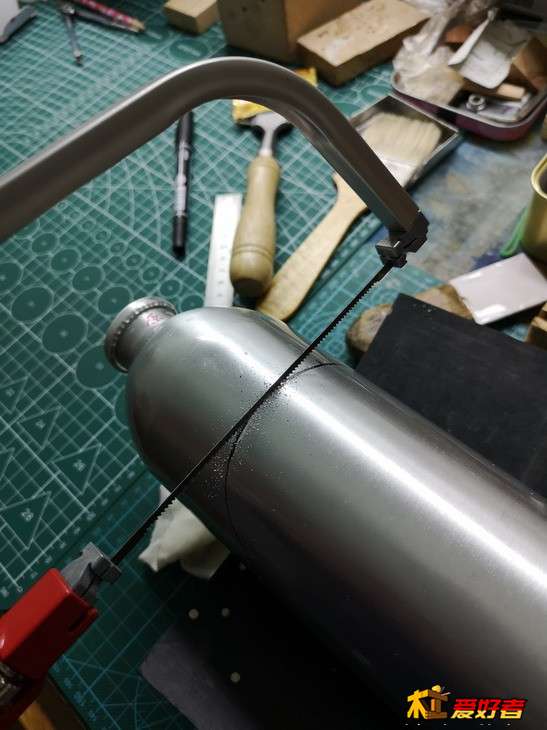

上魔术锯，锯到曲线部分卡了，临时做个小电磨来磨槽，然后再勾刀刮

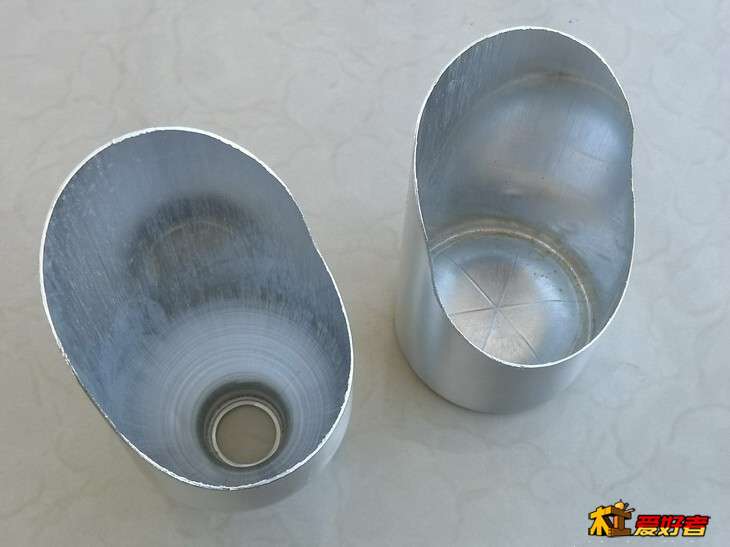

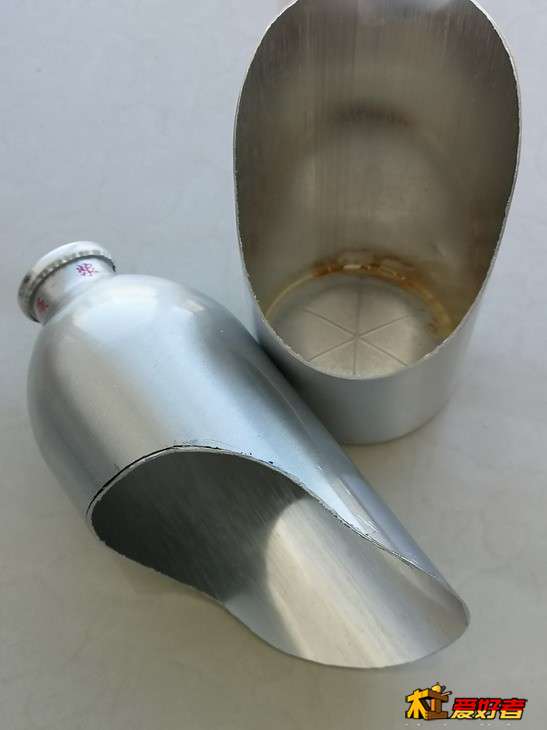

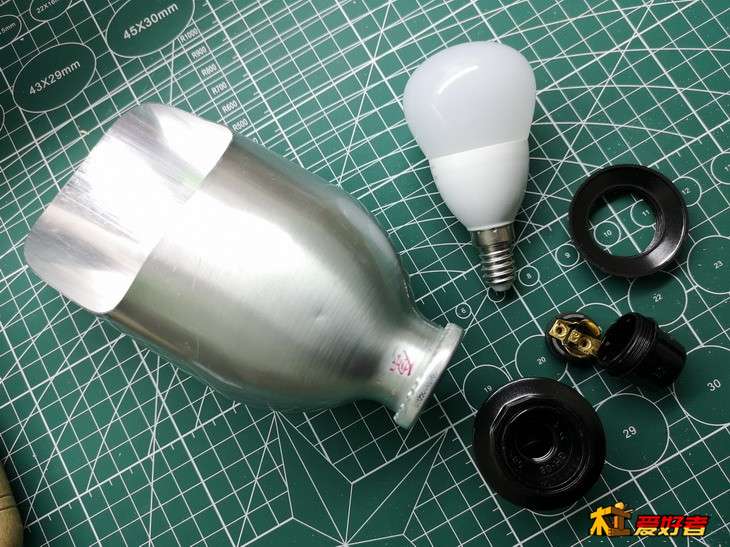

终于切开了，把边缘打磨光滑，剩下的那半个还能做个灯罩呢

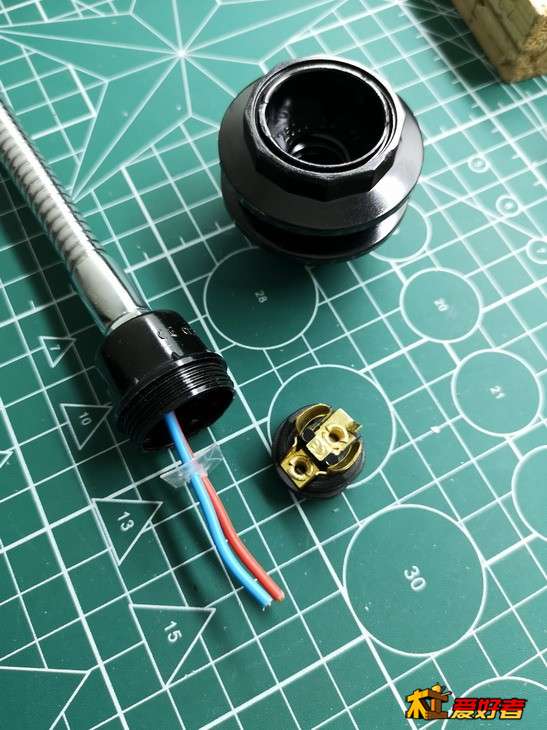

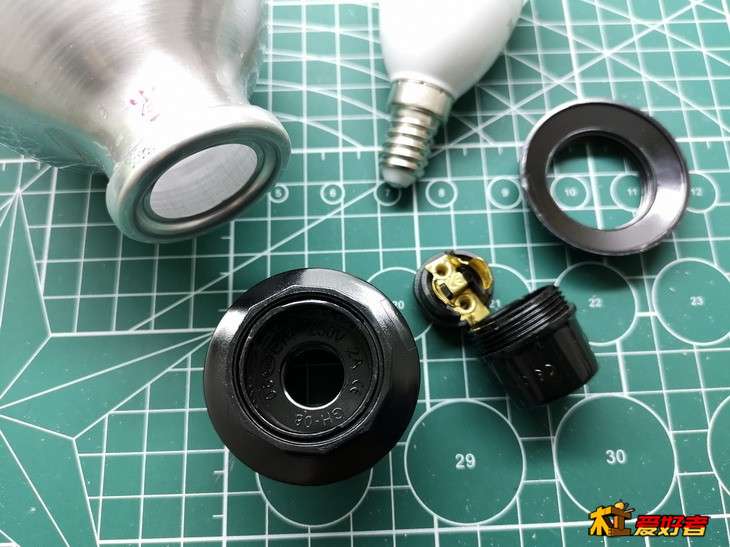

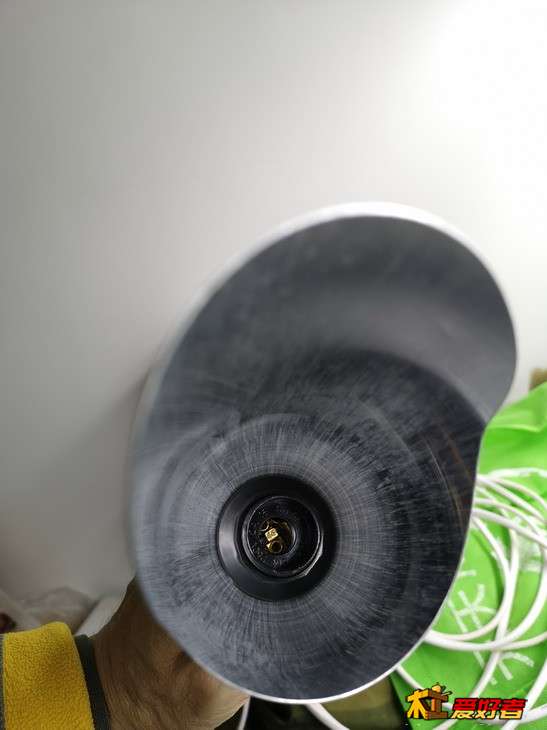

灯口组件的尺寸正好与酒瓶口相配，当初我就感觉尺寸合适，今天果然

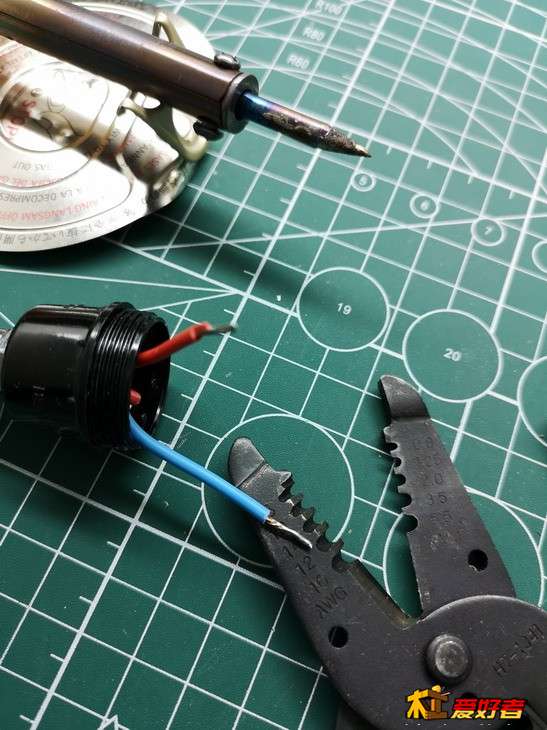

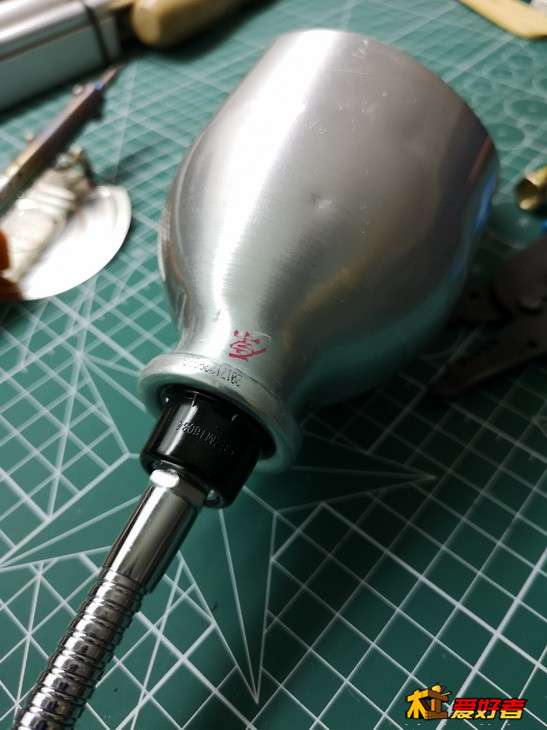

把护套电线穿过蛇皮管再与灯口接好，灯头部分就完工了

第二步：制作灯杆

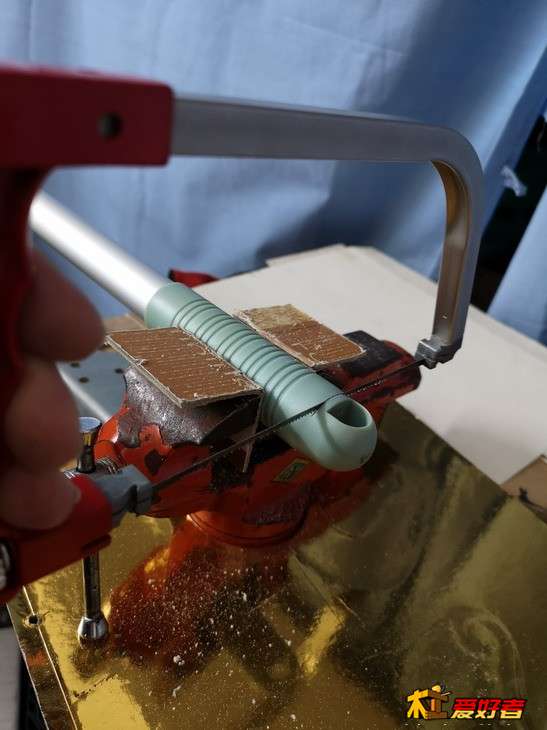

因为有个现成的伸缩杆，这步比较简单，先把杆尾的挂环部分锯断

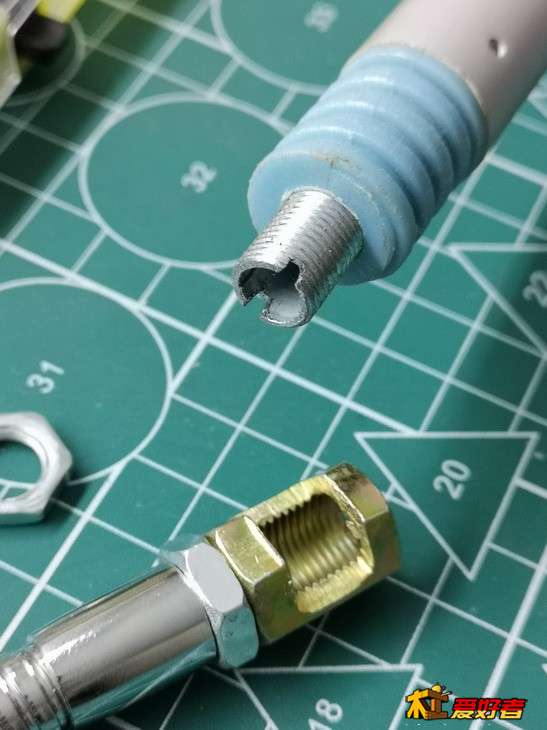

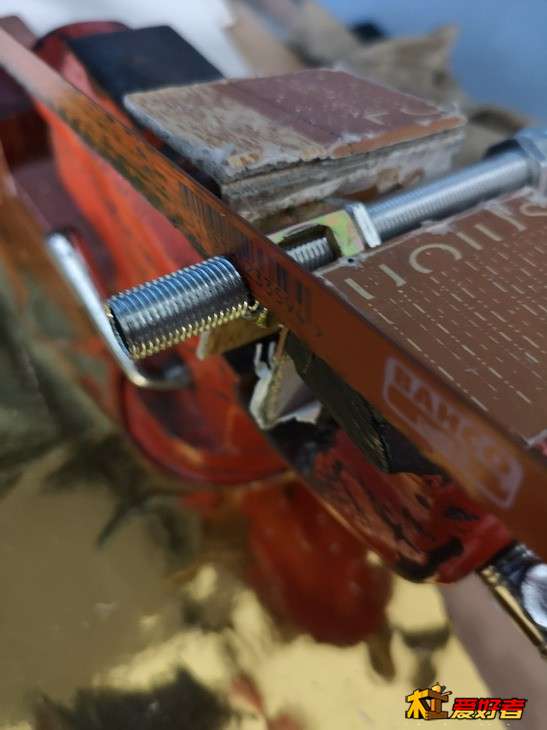

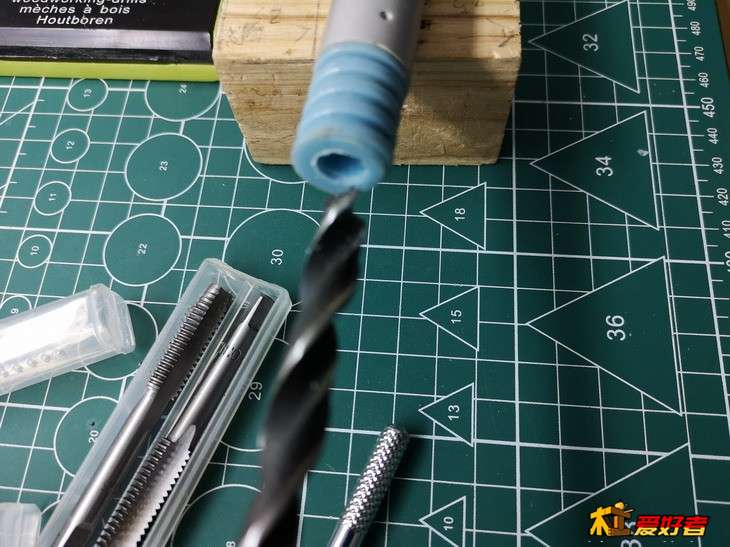

原来接擦窗器的螺扣部分保留，把中心孔扩大到直径9mm套了10mm的螺扣，锯一段直径10mm的空心螺杆，螺杆一头锉出槽

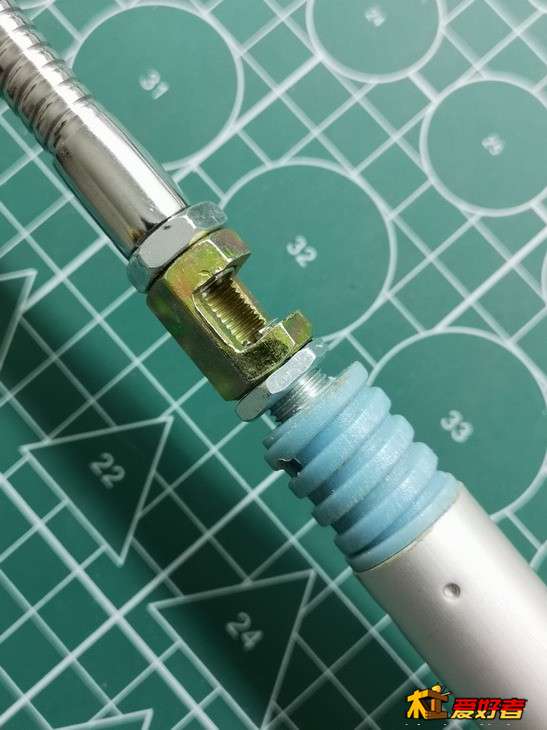

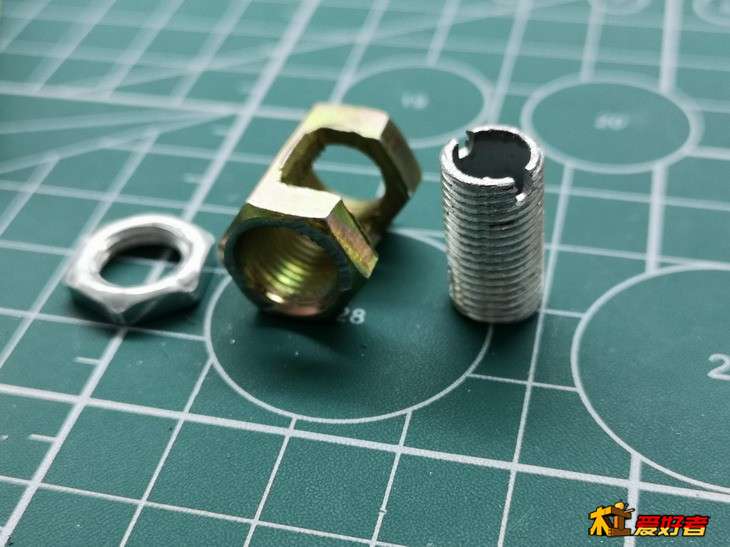

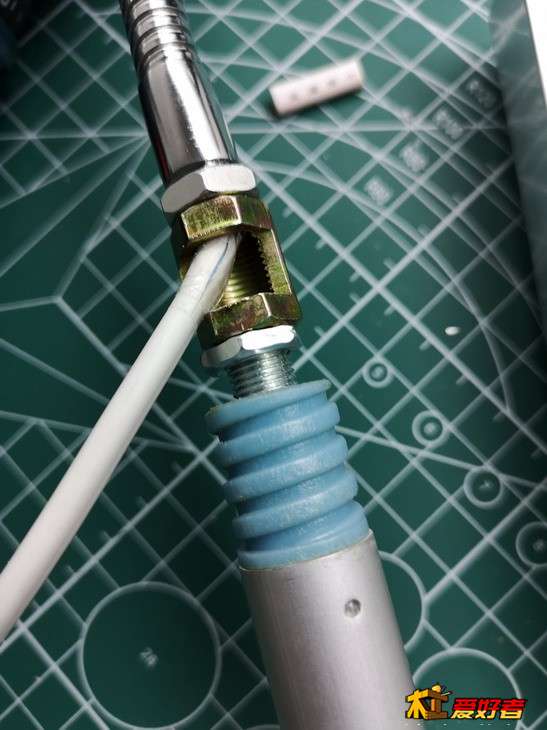

六角连接螺母是网购的灯具专用连接件，把空心螺杆拧进那个10mm的塑料孔里，再用六角连接螺母连接灯头的蛇皮管

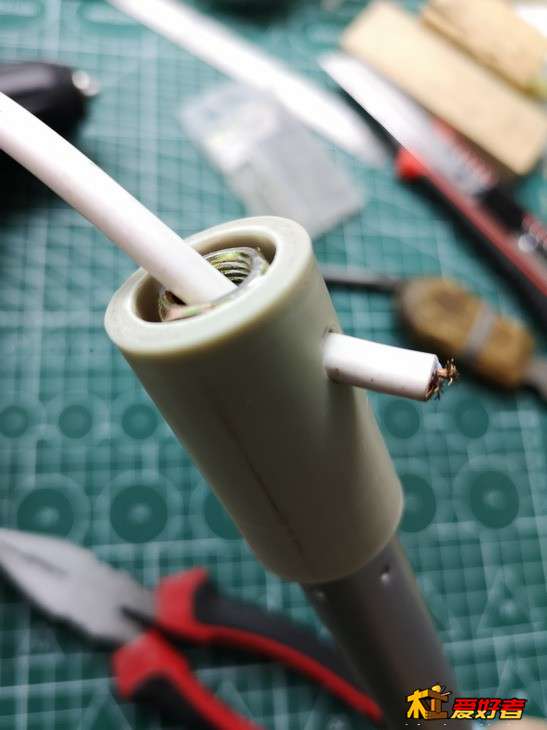

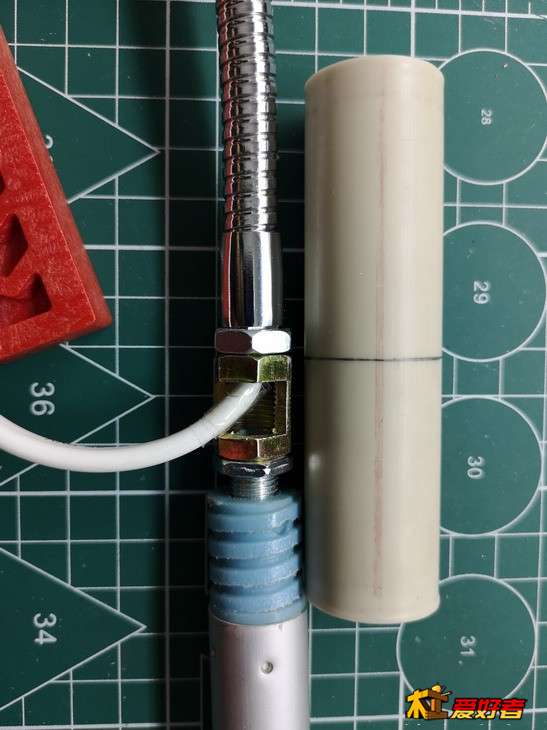

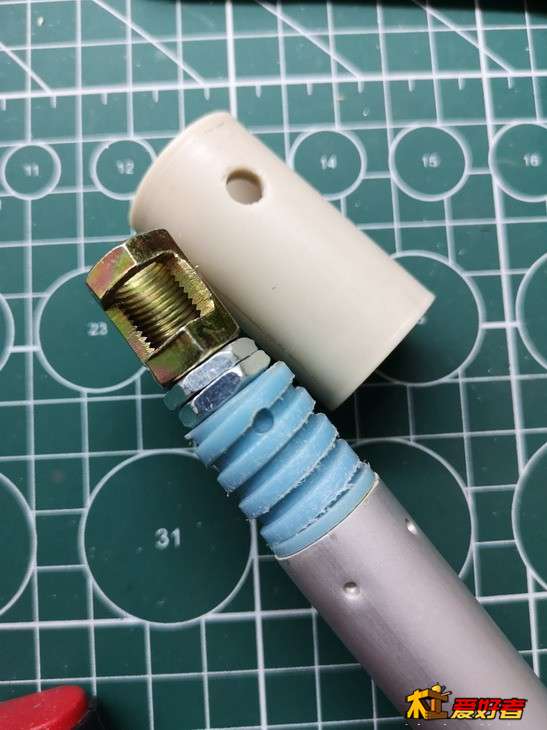

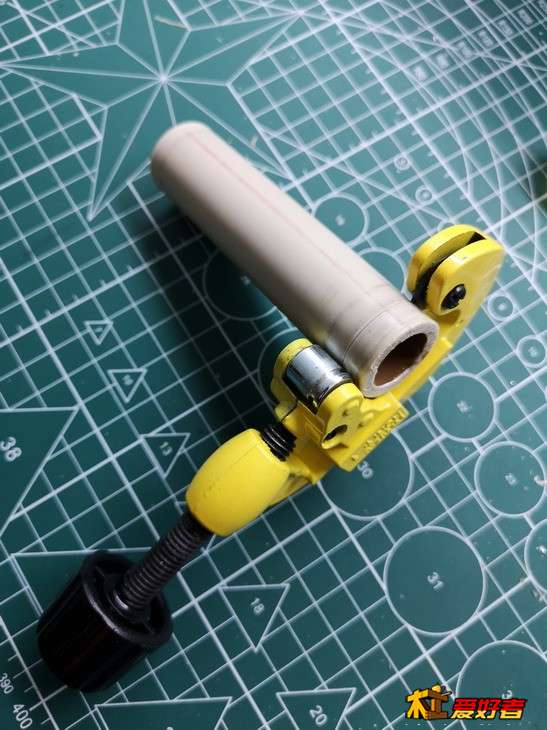

截一段旧暖气管制作一个节套，打5mm的孔做电线出口，节套承上启下遮挡连接件并起美化作用

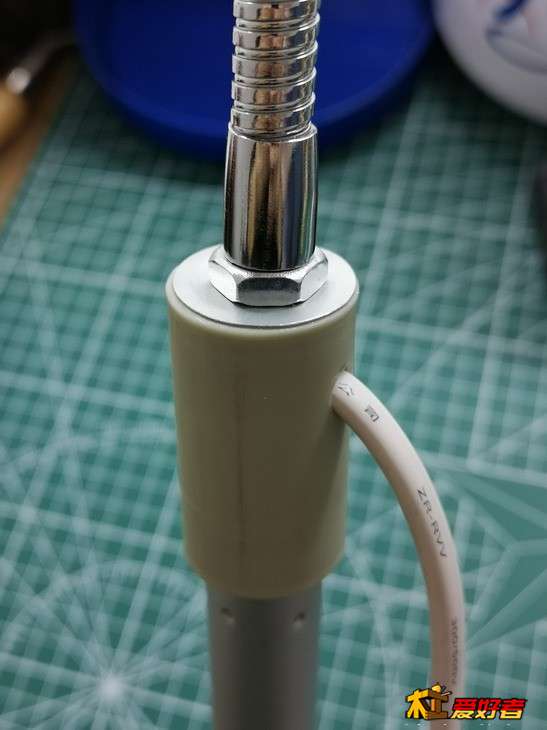

调整好六角螺母的位置，把节套压入伸缩杆的头部（蓝色螺扣部分做了适当打磨以配合节套内径），穿好电源线。放上薄铝片做的环形盖片，拧上灯头的蛇皮管

第三步：制作底座

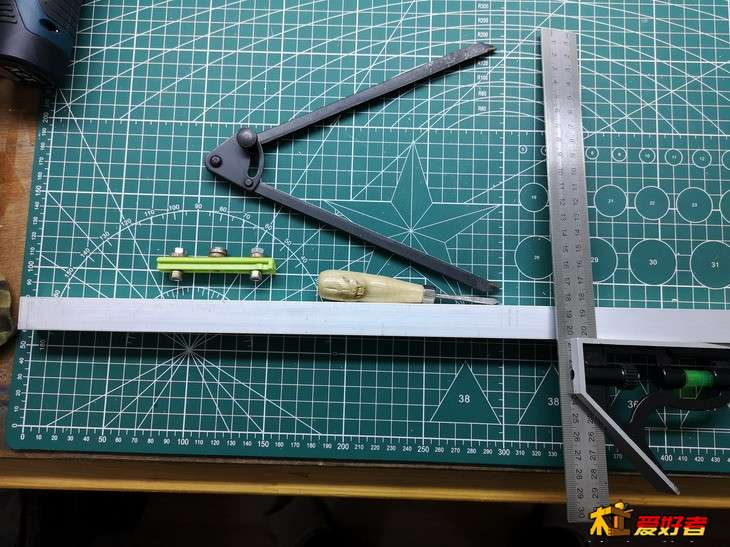

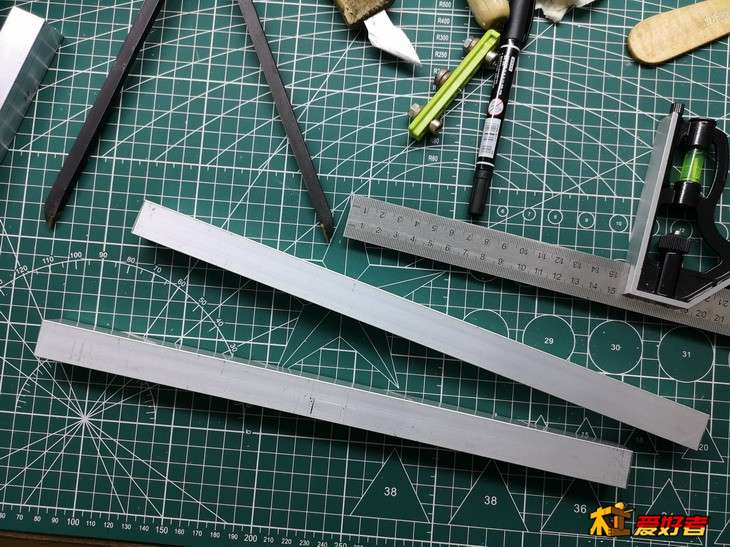

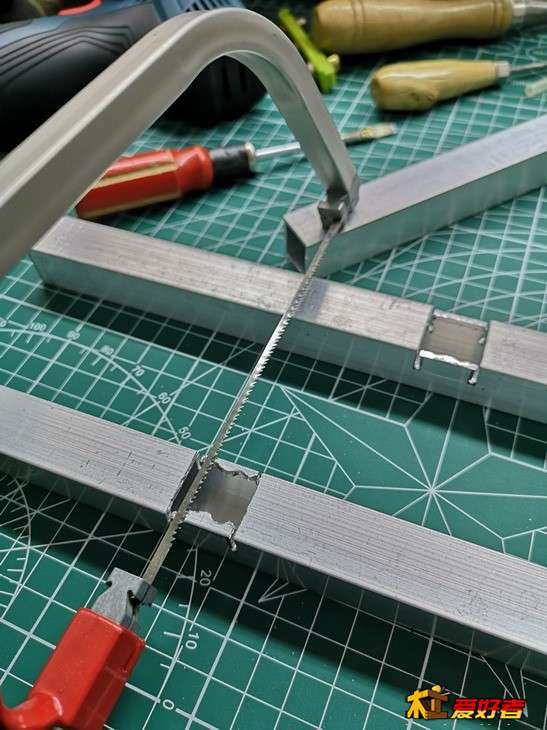

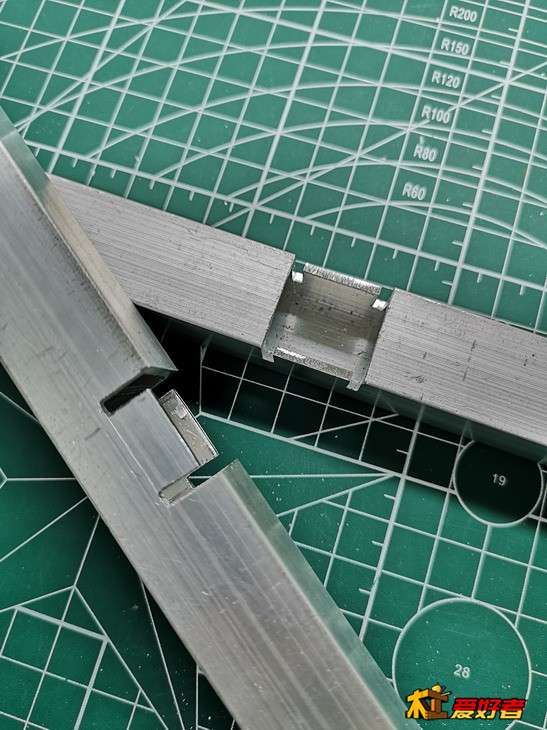

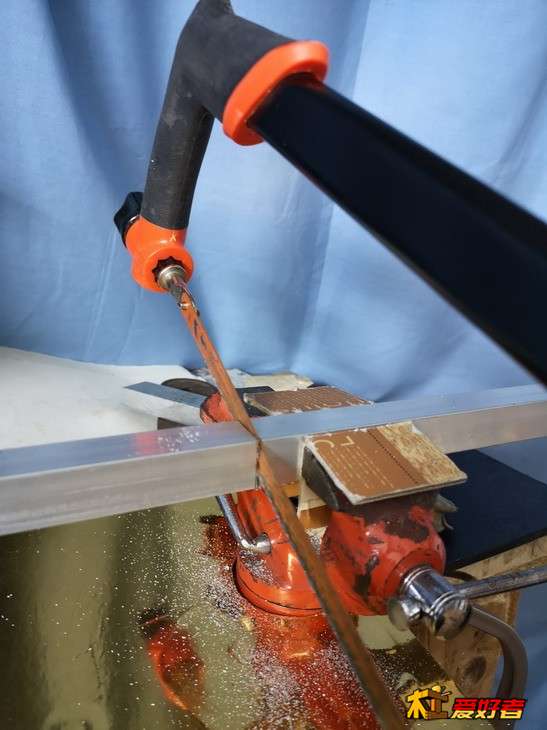

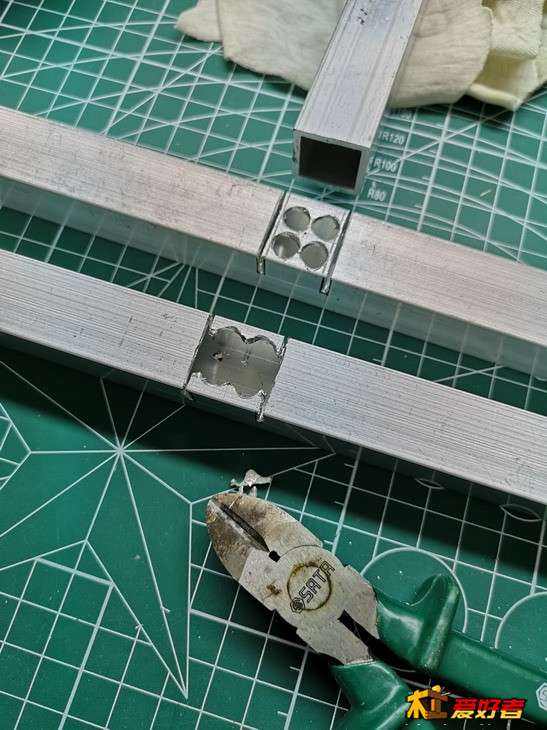

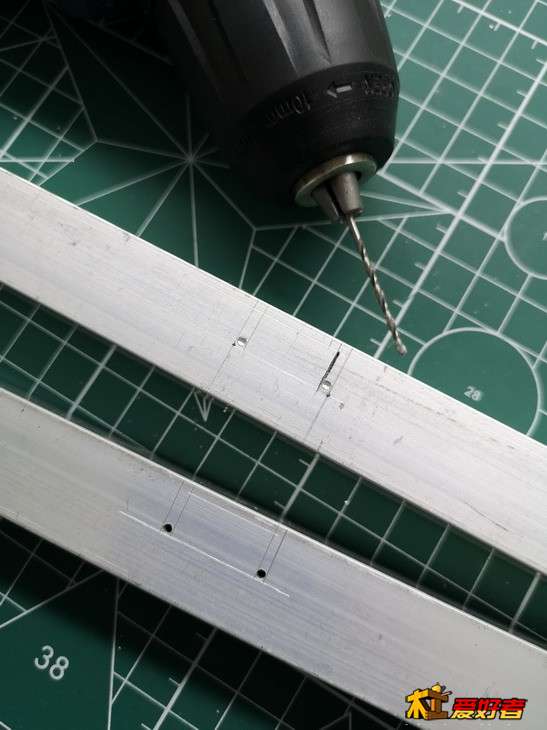

我准备用榫卯的方式做个十字交叉的底座。先截取32cm长的两段方铝管，取中点画出切割线，采用打孔、锯割做出大形，再用小锉精修

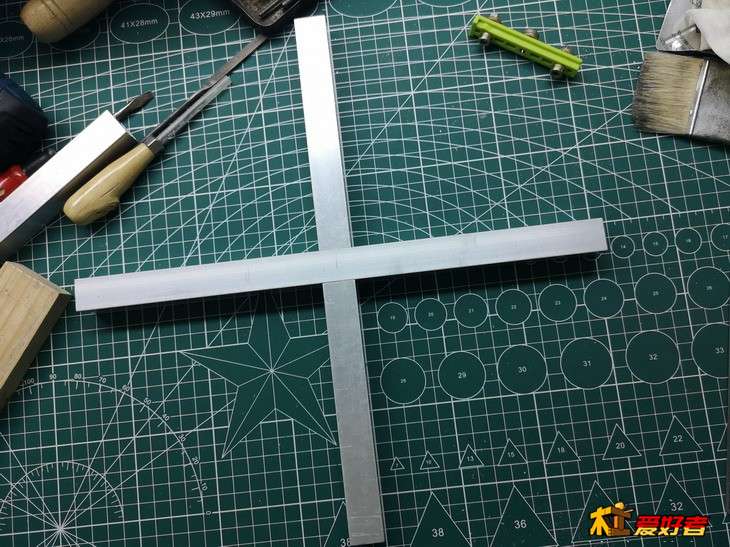

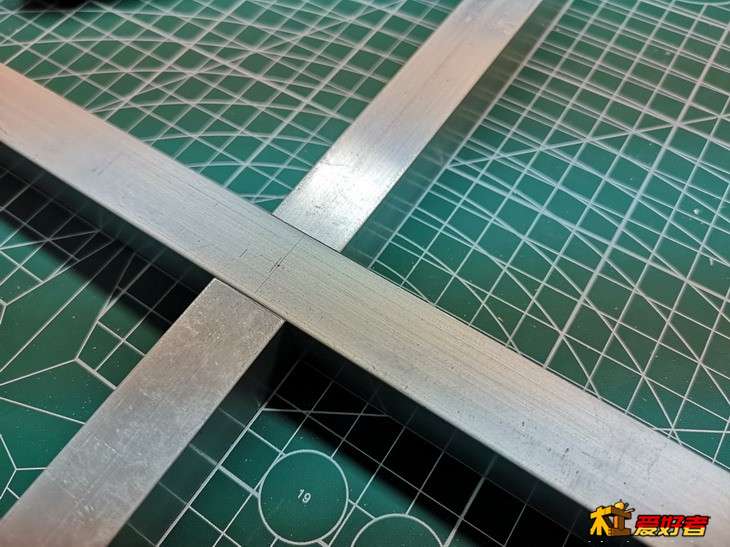

划线精确，最后两管交叉卡入后基本严丝合缝还有一定紧度，直角也没问题

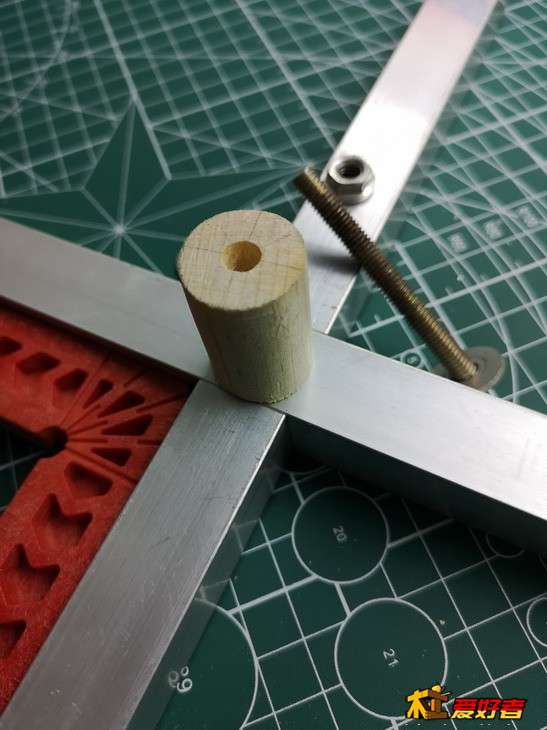

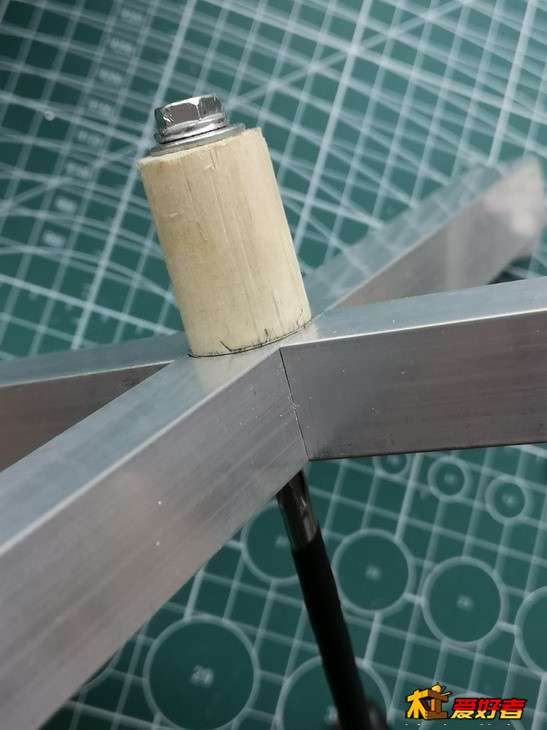

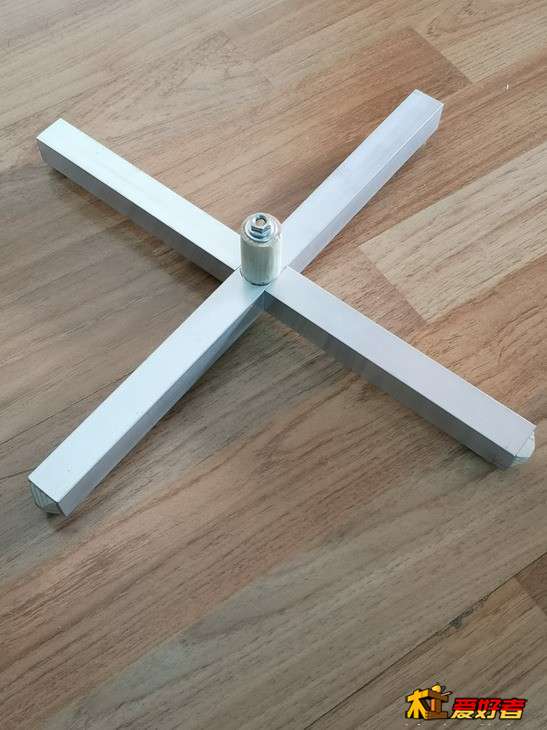

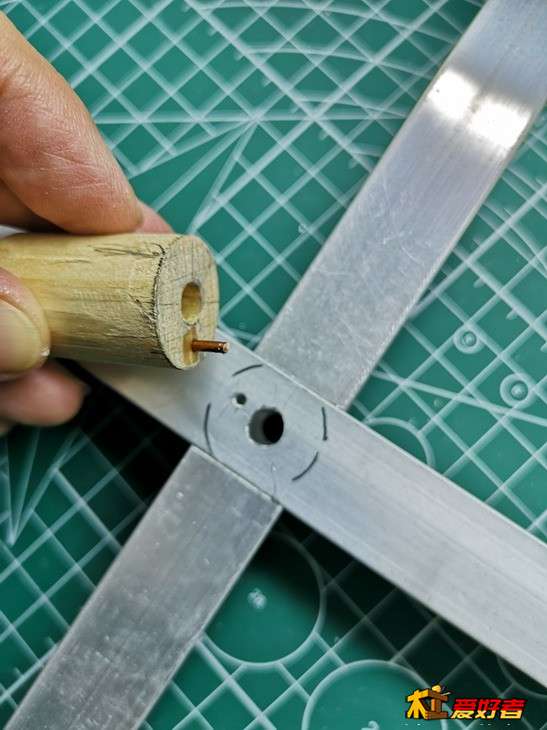

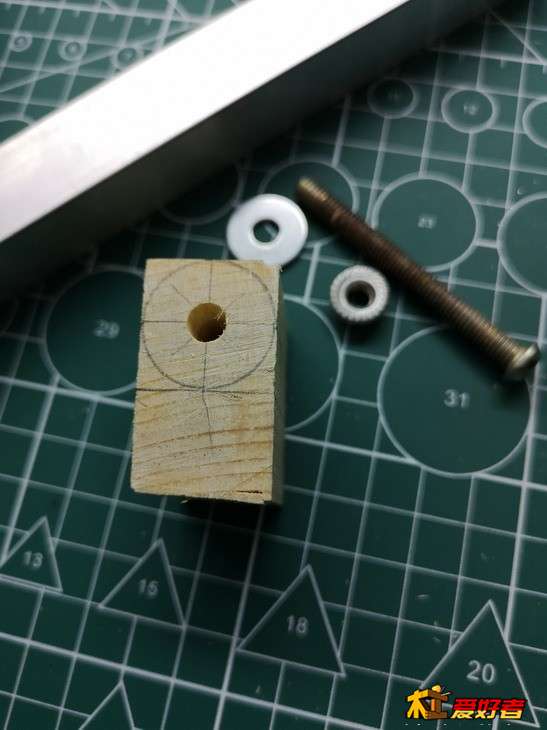

十字中间打孔，制作一与伸缩杆尾内圆一致的松木中空圆柱做连接件，为了防止乱转，在松木连接件上打了铜销做止动销，用7mm直径的长螺栓把松木圆柱固定在十字底座中心

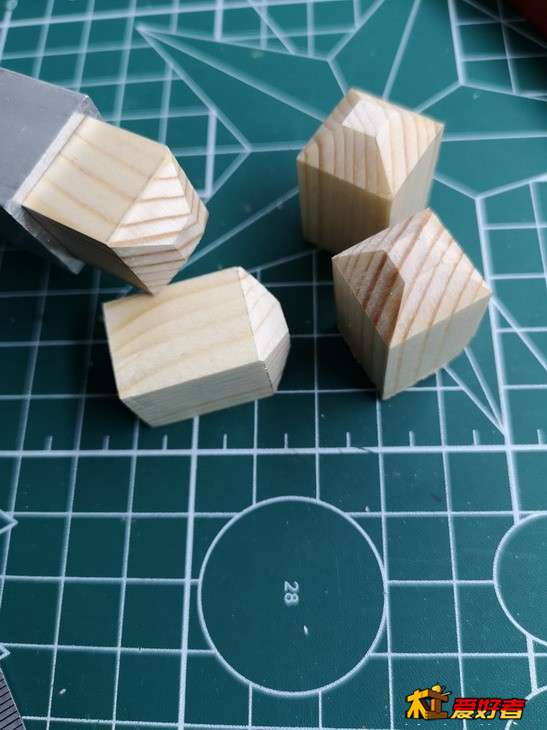

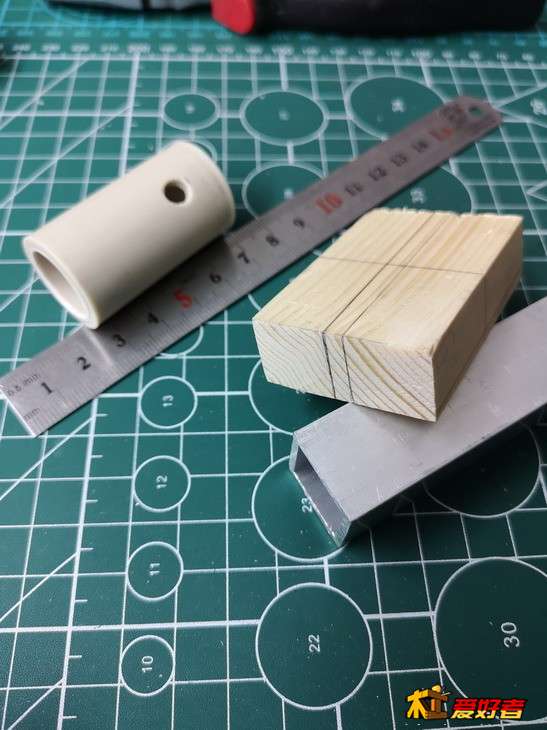

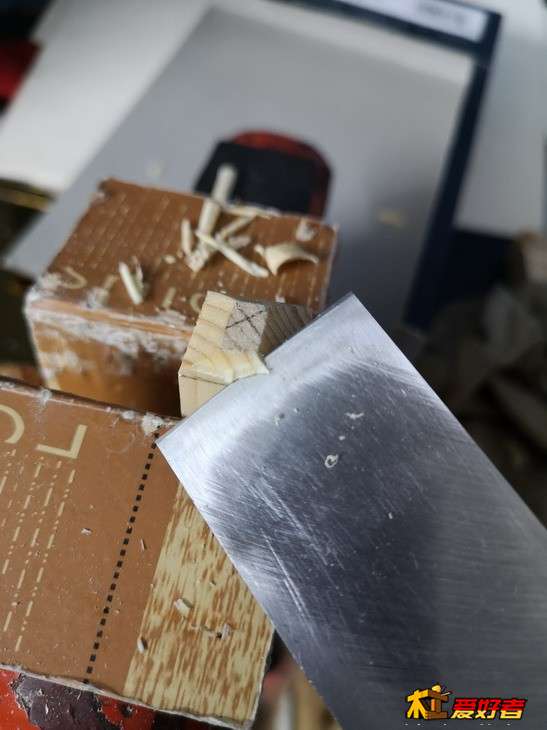

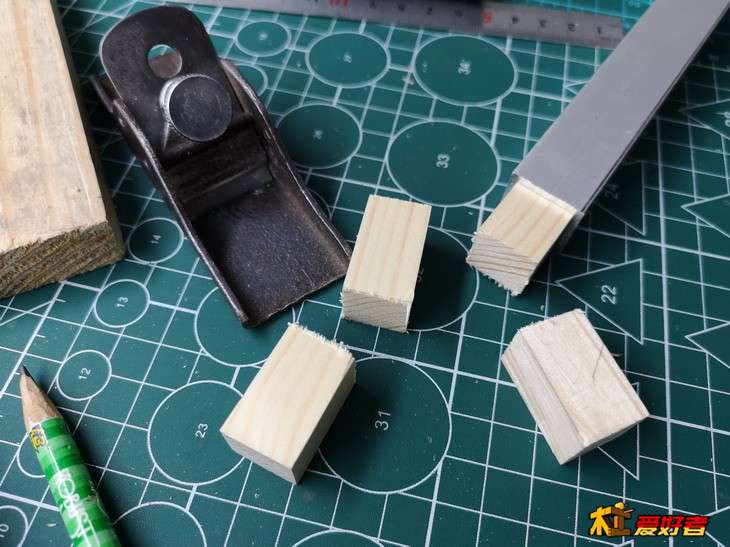

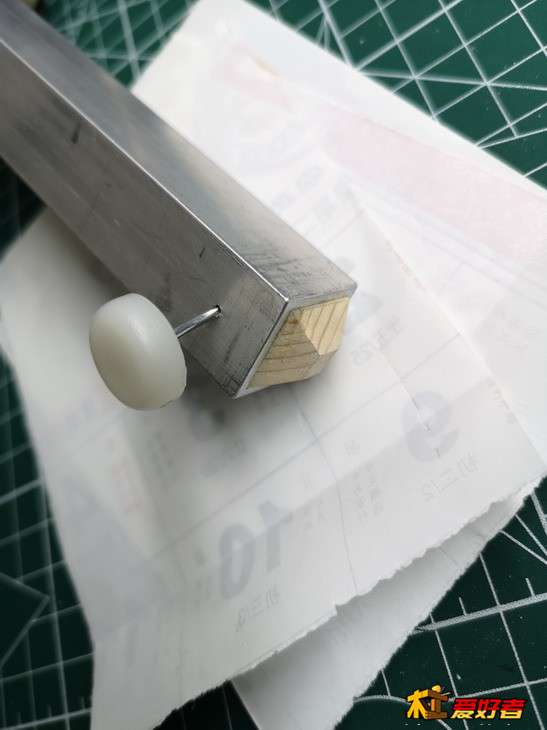

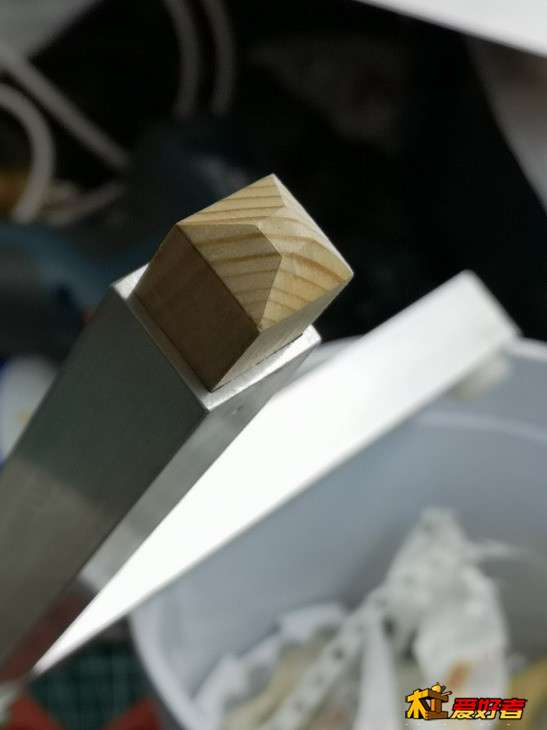

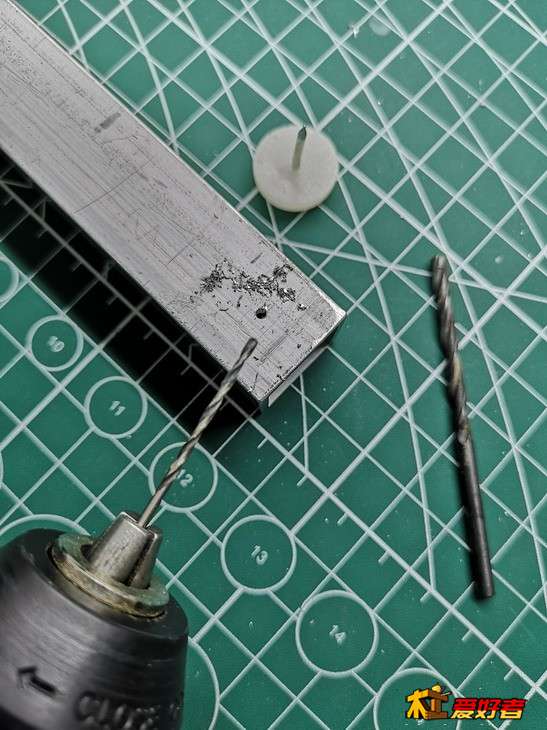

在脚外端下部打1.5mm的脚钉安装孔。松木做了4个脚管堵头，为了美观，堵头的顶端修成梯形。

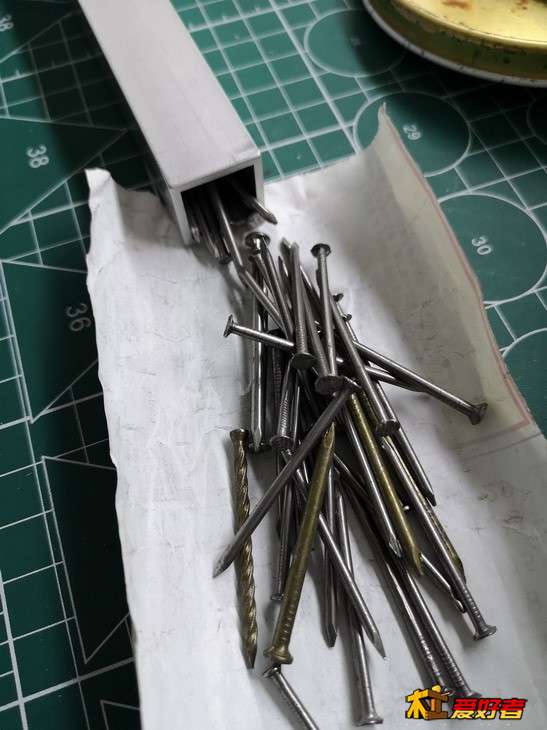

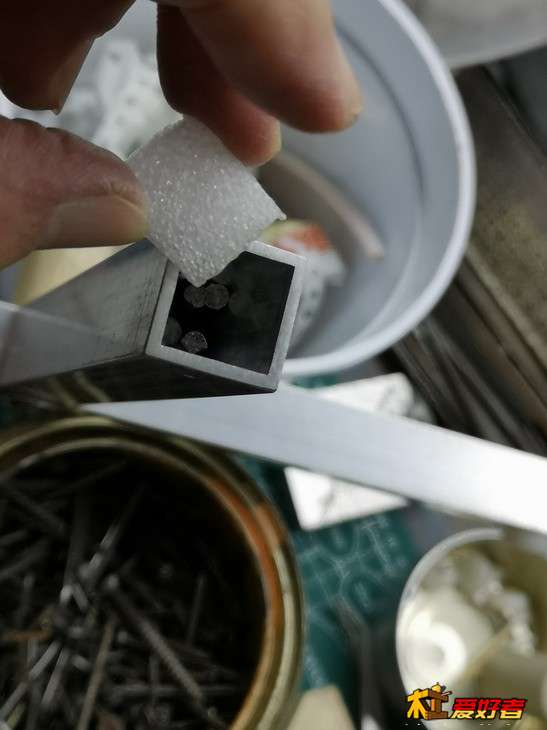

脚管里塞满钉子做压重物，再填块泡沫塑料做压紧物

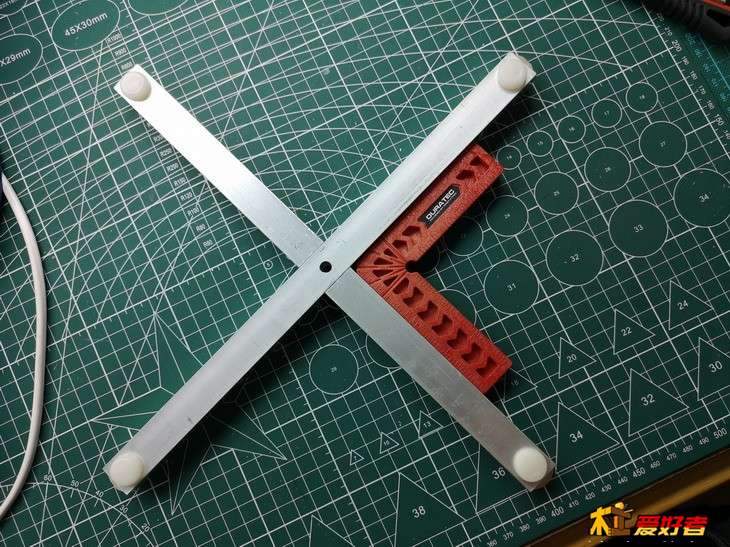

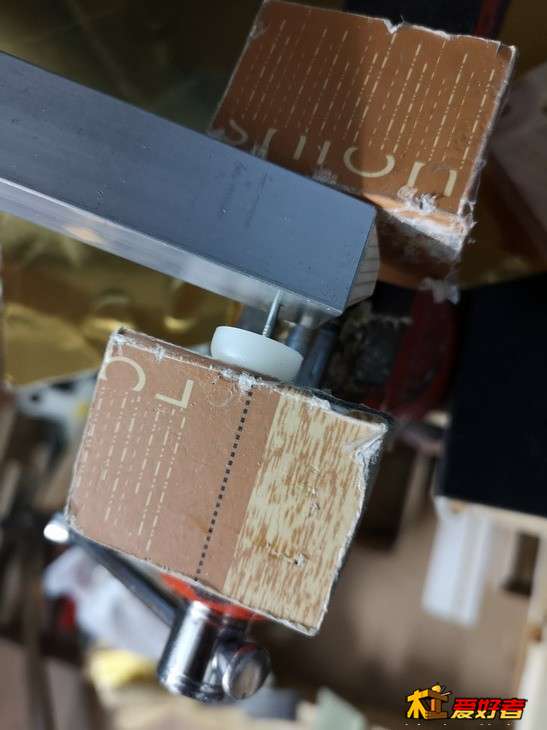

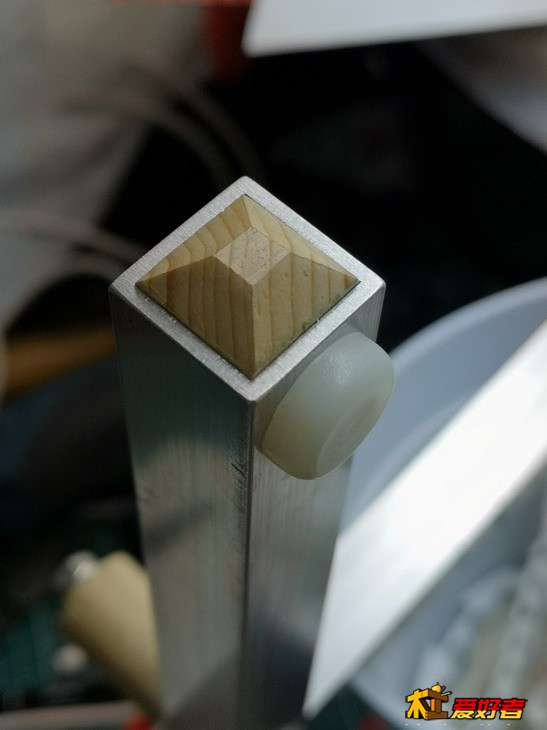

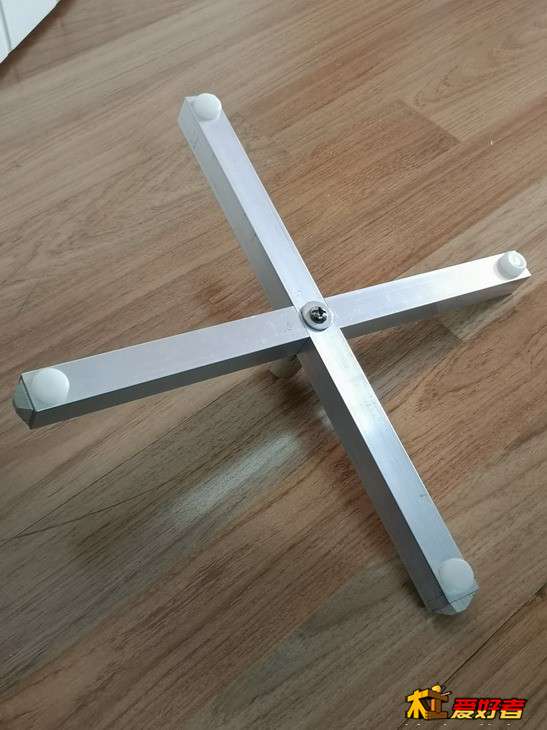

脚管塞入木质堵头，再压入脚钉，沉甸甸的底座就做好了

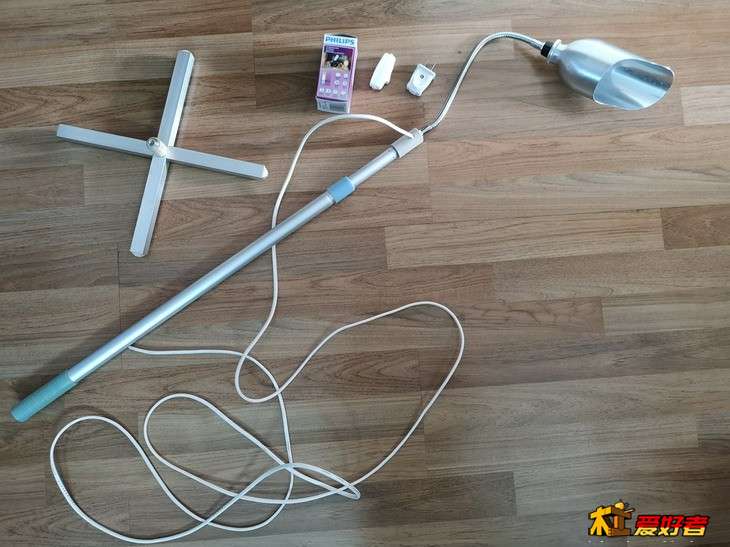

散件状态

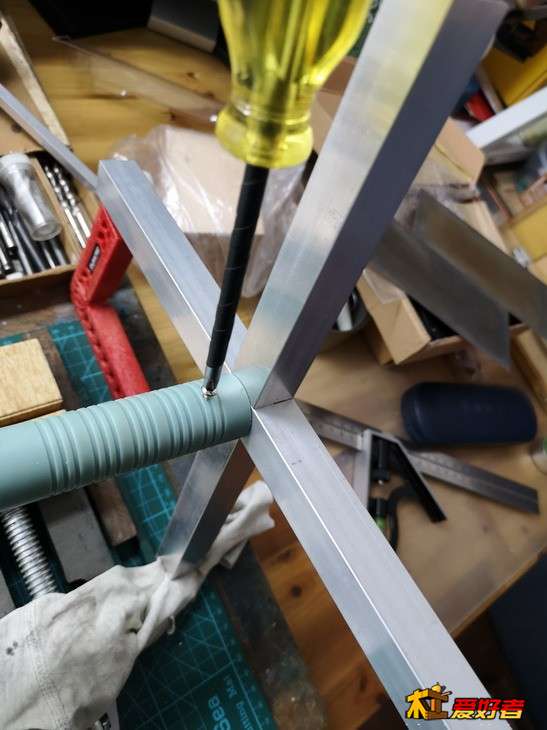

把伸缩杆插在底座的木质连接件上，再拧上固定螺丝，大形已定

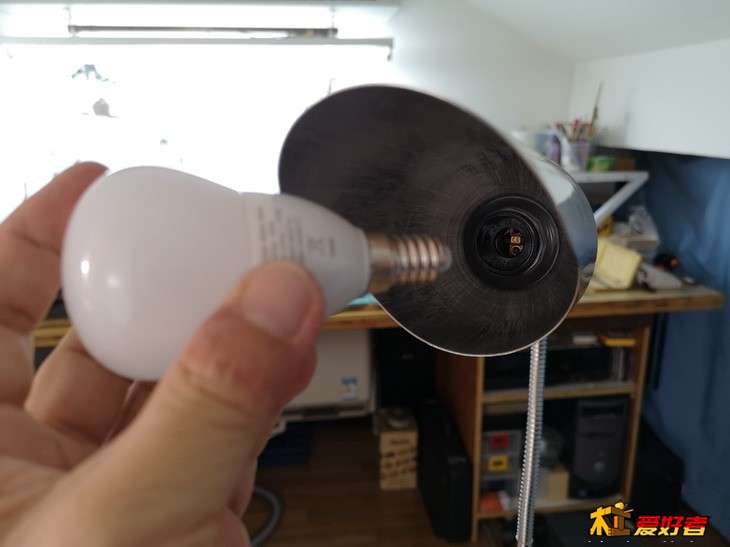

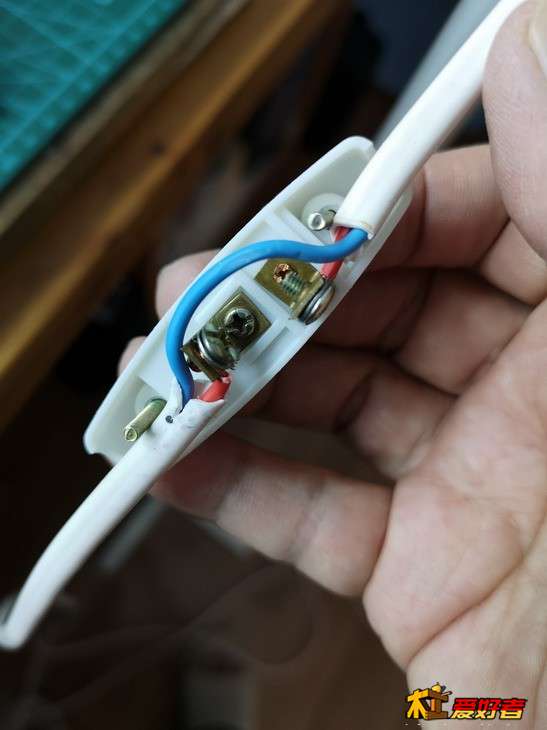

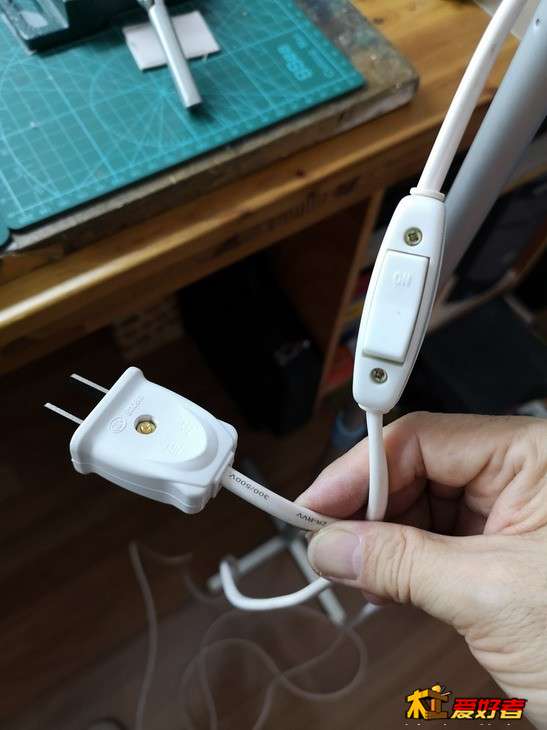

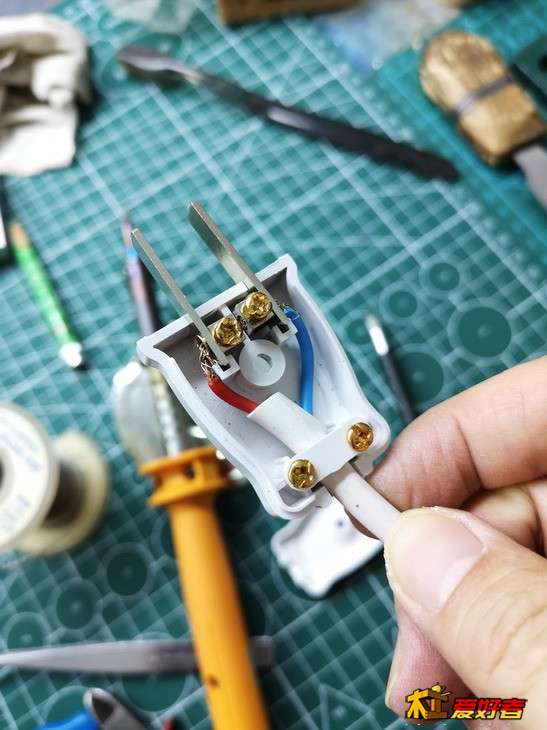

最后是电器部分，安装船型开关和插头，拧上LED灯泡，开灯！

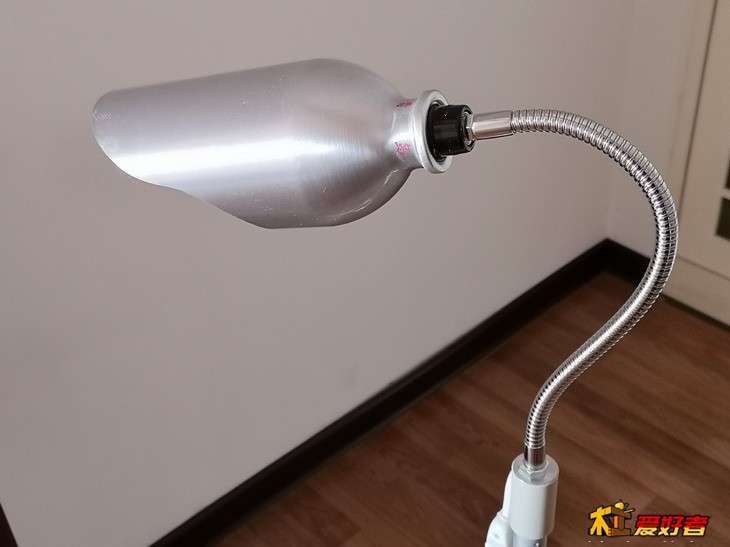

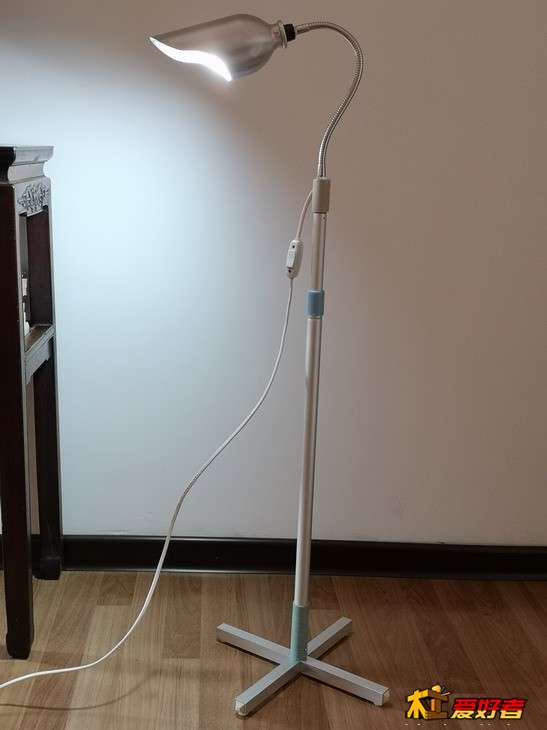

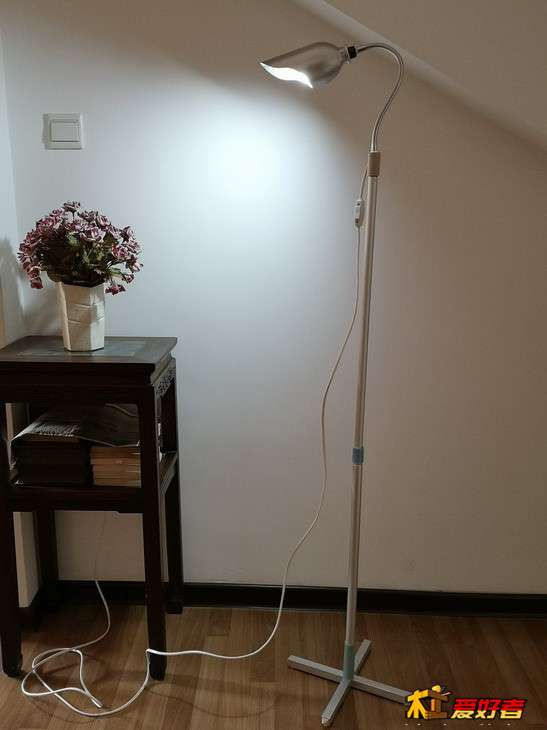

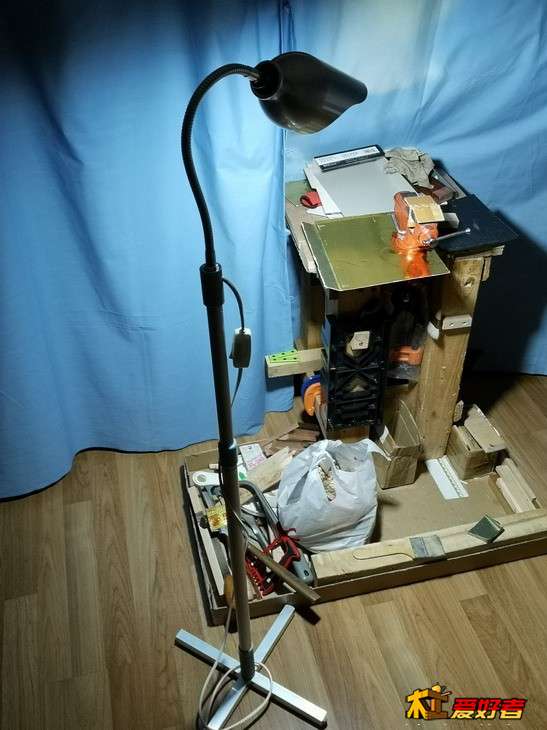

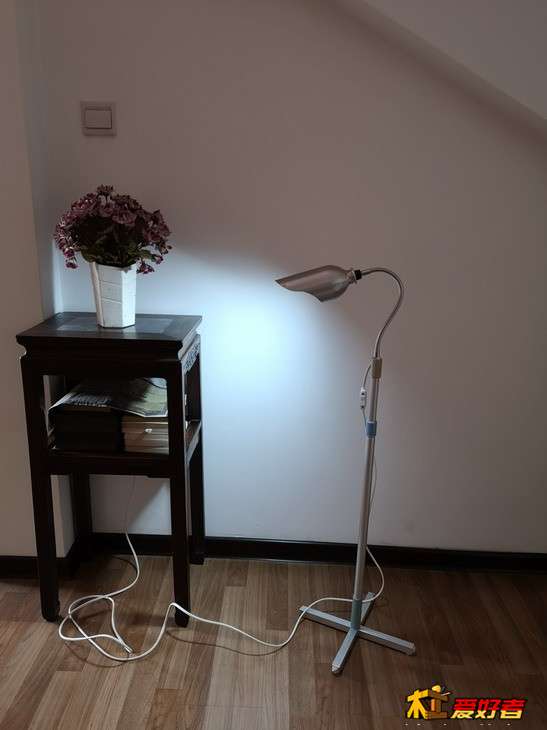

全身玉照，可调高杆状态和低杆状态，蛇皮管保证灯头的万向照射

非常实用的工作灯
