这种现象有人碰到过吗？

XJB1783

规律性丢步！看样子像X轴的加减速设置太高了，换向时丢步！

钢钢

木头就是木头啊 发表于 2020-1-19 12:21
6 z: d4 j; B! j: p把XY的电机互换下看看吧，线先不要还，如果还是X轴偏，那就检查下X轴的接线有没有虚接的，如果没虚接看看X ...

48V10A电源，三个电机，电机好像4.5安的，难道真的是这个问题？~··

钢钢

XJB1783 发表于 2020-1-19 12:29
规律性丢步！看样子像X轴的加减速设置太高了，换向时丢步！

8 s) ?/ T: b* `0 Y我也没有设置电机，就是一个出厂设置，我低速、低加速度都试了也没有用，难道真的要去设置一下电机。
1 r5 N, m$ L4 t4 i" W

钢钢

木头就是木头啊 发表于 2020-01-19 12:21
) R& o2 e8 Z) m/ B' N5 S把XY的电机互换下看看吧，线先不要还，如果还是X轴偏，那就检查下X轴的接线有没有虚接的，如果没虚接看看X轴挨着的线路变频器的任何一条线都不要跟X轴平行，还有变频器的接地和开关电源不要共用一条地线，如果共用了，把变频器地线去掉看看
  还有一个我觉得很大的问题，就是电机线到开关电源中间有接头的话，排除下接头电阻的问题，开关电源是多少W的，这种电机的峰值电流好像能到8A，是不是功率不够

7 \" g3 @$ v, E/ G! U  {) J/ \( d已经查到原因，是主轴变频器干扰

木头就是木头啊

钢钢 发表于 2020-01-19 13:57
1 m; t: X. G% q# b/ z( |已经查到原因，是主轴变频器干扰

找到原因就好，做做屏蔽措施吧，线路的走向也归置下

zirancn

都是高手

大年先生

钢钢 发表于 2020-1-19 13:57
& z: N& `* ~8 x! n6 G已经查到原因，是主轴变频器干扰

6 t1 j  x! J4 ?) y0 K找到原因就好。可是为什么只有一个轴干扰呢？最后怎么解决的。
6 J( ^  y; Y9 V; Q5 T% k/ u% O

钢钢

大年先生 发表于 2020-01-19 15:09
找到原因就好。可是为什么只有一个轴干扰呢？最后怎么解决的。

还没有去解决，反正关了主轴电源就正常了，还不清楚是外部电磁还是内部电流。

lzqwq

确准是变频器干扰的话，输出加磁环即简便又有效，买直径稍微大点的，输出线直接绕进去4、5圈就行，每路输出都加

3KS

磁环没有滤波器好用，买个专用的滤波器，装在变频器输入端就可以了。

nini21800

电源干扰更容易，电源滤波器也不能省了。可能并不只是一个轴，其他轴可能运动得比较少，没怎么看得出来。或是离变频器远（或线没有拉近变频器），没受干扰。

钢钢

nini21800 发表于 2020-01-19 17:14
电源干扰更容易，电源滤波器也不能省了。可能并不只是一个轴，其他轴可能运动得比较少，没怎么看得出来。或是离变频器远（或线没有拉近变频器），没受干扰。

4 A* ?- U$ \& |下了单，整了几个。

钢钢

木头就是木头啊 发表于 2020-01-19 14:18
找到原因就好，做做屏蔽措施吧，线路的走向也归置下

屏蔽有啥好案例吗？我想见识见识，从没整过。

钢钢

木头就是木头啊 发表于 2020-01-19 14:18
找到原因就好，做做屏蔽措施吧，线路的走向也归置下

这个接不了地真烦心。

木头就是木头啊

钢钢 发表于 2020-01-19 23:06
% e0 R5 k0 v- w& i7 k这个接不了地真烦心。

$ A2 z" M& h- T; [4 k加磁环和和磁扣，弄个铁箱子把变频器罩起来，我的变频器也是没接地的，以前开关电源只是接了家电插座的地，后来为了安心，把机箱外壳接地了，现在变频器也未接地
   我自己做过三个控制箱，两套变频器和主轴，玩机3年，出现过一次丢步现象，我说这个是想说，干扰问题除了变频器的自带干扰，接线很重要，不要有过多的裸露端子，关键变频器附近不要有，走线的顺序，电源进线从滤波器出来先走开关电源再走变频器，还有一个就是不好的开关电源也是一个干扰源

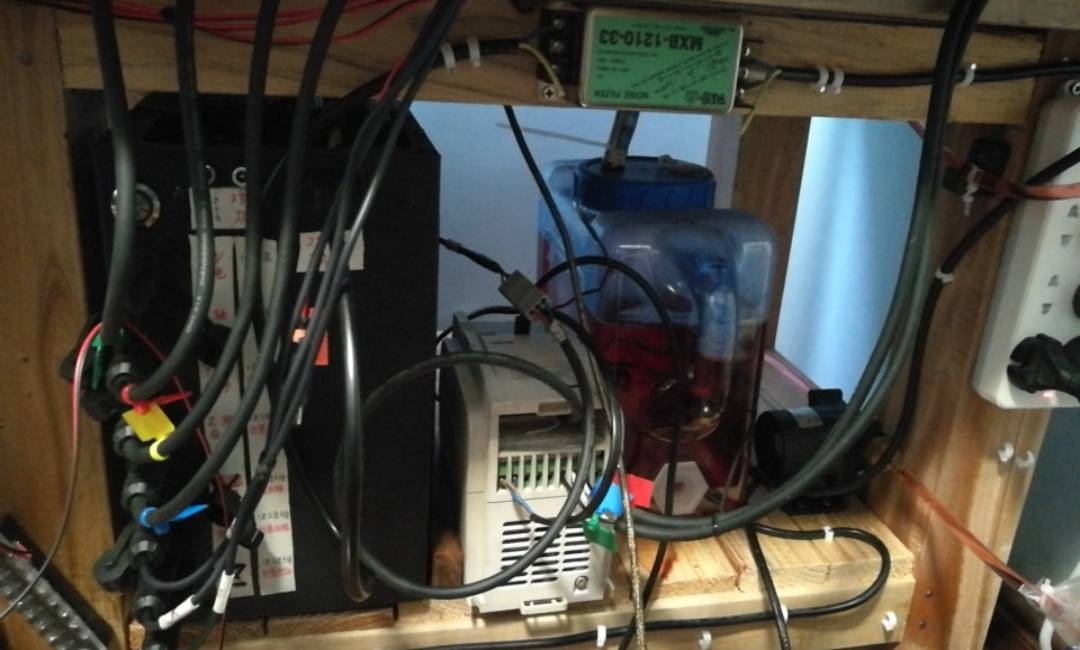

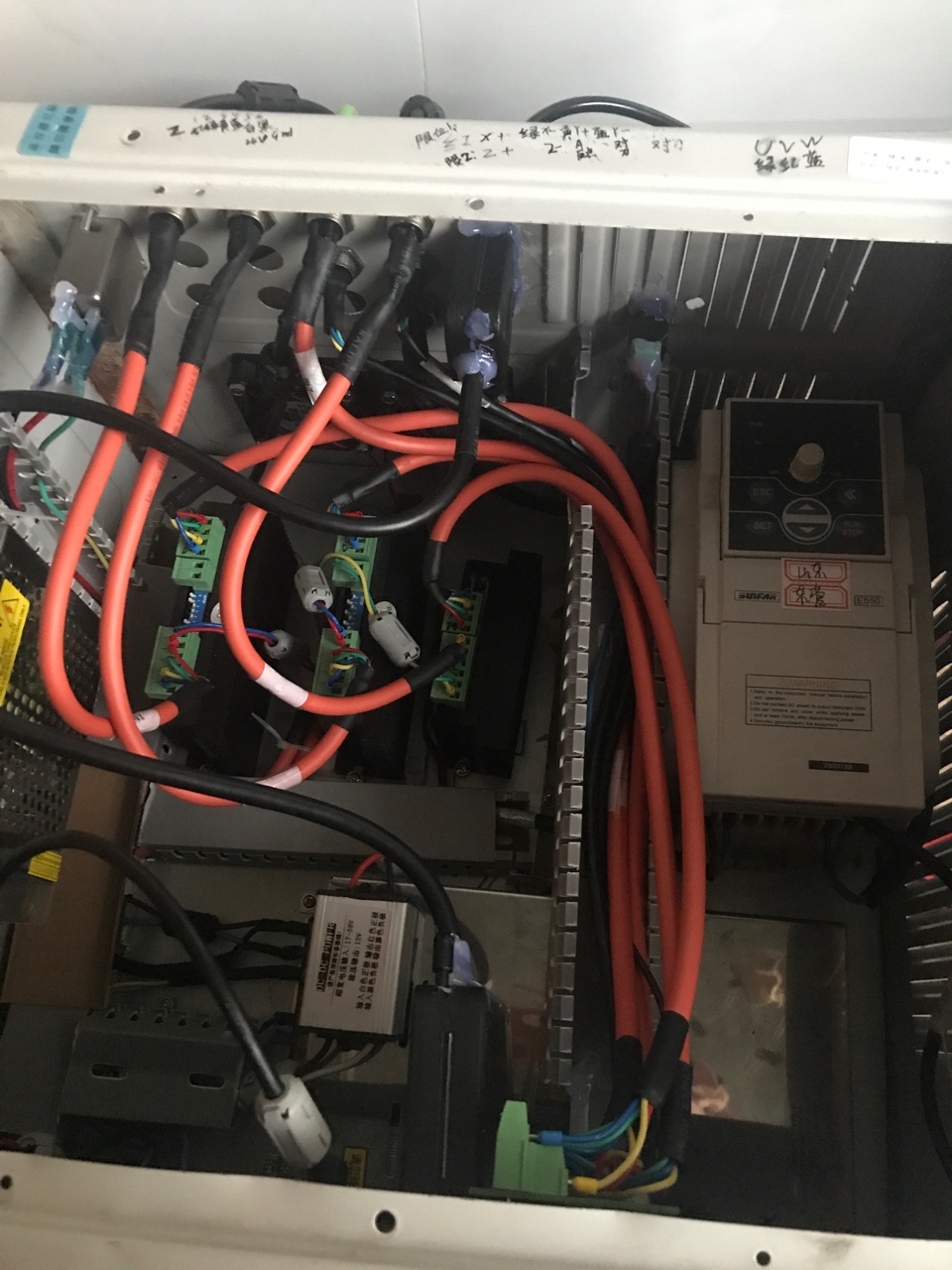

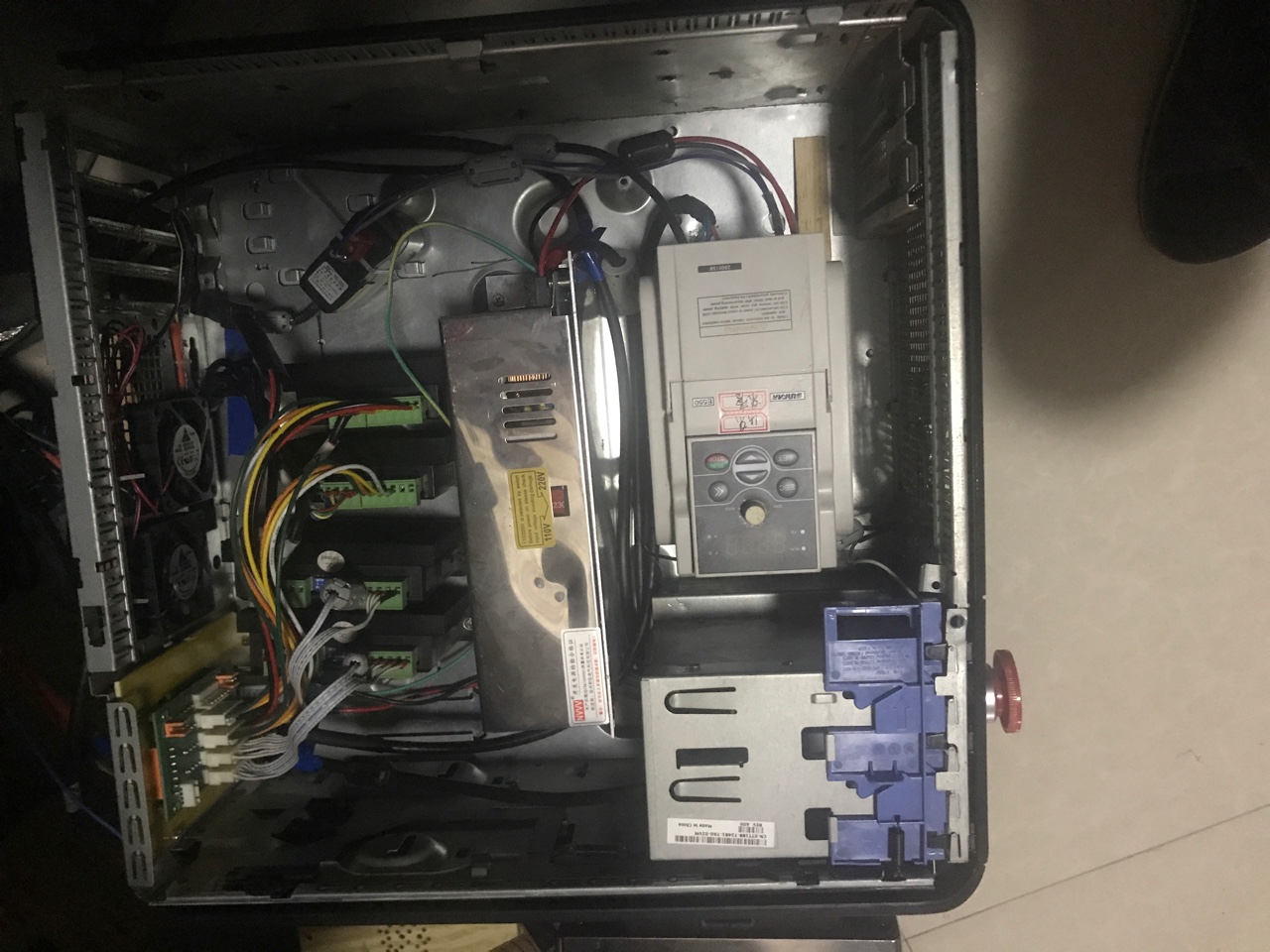

  我能想到的就这么多了，我用的两个机箱，你研究下看，第二个变频器跟步进驱动是用铁片隔开的
