关于牧田R7000C 底板尺寸求助

sjjc2018

如果没有原始尺寸，最后一个办法，就是用闪测仪。可惜这玩意也很贵。本来一块底板，不到20元的问题。原装的底板，装轴套35mm有点宽，公差有点大。最终自己做底板的动机是装配一个公差低于0.1mm准确的公差控制在0.05mm的轴套。

sjjc2018

xyz123 发表于 2020-1-18 22:22
! ^+ Y! p4 Z8 `$ ~1 c( N$ l把螺丝磨成锥头装进螺丝孔，在纸上压一下就得出位置了。

人工测量的话，即使用游标卡尺，误差也不能控制在0.5mm之内。

sjjc2018

+ P8 B, @; e% [: a8 n& w" `' z

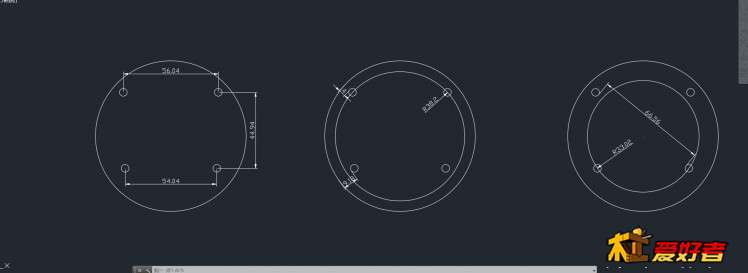

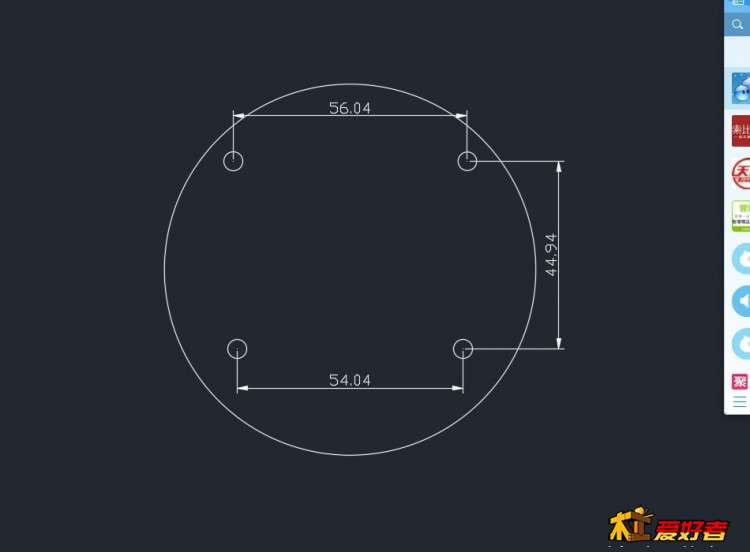

4 p+ i# t0 i# m+ k; B% P左图是我经过测量验证出来的，应该误差在0.1mm之内。右图是孔间距三个尺寸，感谢这位网友提供的准确到0.1mm的尺寸。
: \& }+ d7 b5 }# E1 S6 D8 h& C' v) Y
" J4 v  @$ J- i0 {6 Y6 _经过手工测量，圆孔是4.5mm   外圆是88.9mm  测量到圆孔边到外圆的距离4mm 加上圆孔的半径2.25   大概算出外圆边到55.8孔的圆心距离是6.25 。CAD上做个偏移，就定位出两个55.8的圆孔。再向下偏移44.8，得到下面两个孔的圆心。
( m2 p' O9 a7 {" T: m3 P6 W( B) S

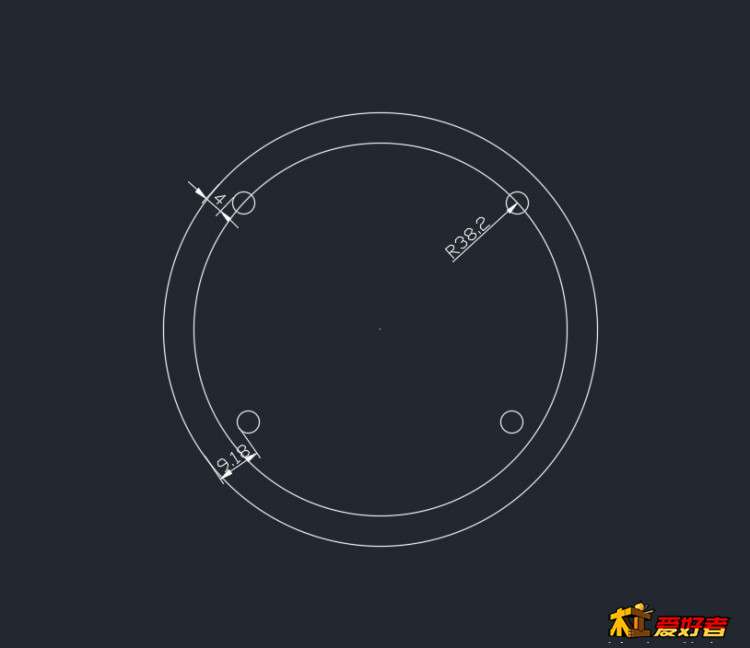

- g4 x8 U3 u2 {3 ]" M0 O: v主要是验证到下面两个孔的圆边到外圆边的距离9.3，通过CAD测量在9.36.所以，这个孔定位误差应该在0.1mm,最多应该不会超过0.15mm.
' h2 J7 k( t/ ?/ t# X; r% @; Q
* c7 |8 Q5 B) F- }" j- H* N, g当然我也希望网友能够有更准确的距离。
9 P6 m# w2 ^& E  c" c: z" [

sjjc2018

红烧猪蹄 发表于 2020-1-18 19:19
+ ]* S' \) {4 e9 k/ {5 ^4 D这是故意这么干的知道吧 玩过CAD软件的都懂 设计上有个惯性思维 就是爱取整数、爱做轴对称图形
# M, H& Z  Q; S. ]/ T' R你图上这 ...

# X, Y- P" o4 X4 M如果最后确定是38.2的话，设计的，一定对数字序列有偏执。

xyz123

5 t$ e- E1 A* e; H8 e! D4 `6 W$ I) N

sjjc2018 发表于 2020-1-18 23:40
- \' B' ^' B, C左图是我经过测量验证出来的，应该误差在0.1mm之内。右图是孔间距三个尺寸，感谢这位网友提供的准确到0 ...

牧田好像没有R7000C这个型号，该是RT0700C？
7 A/ x  ]5 F8 [

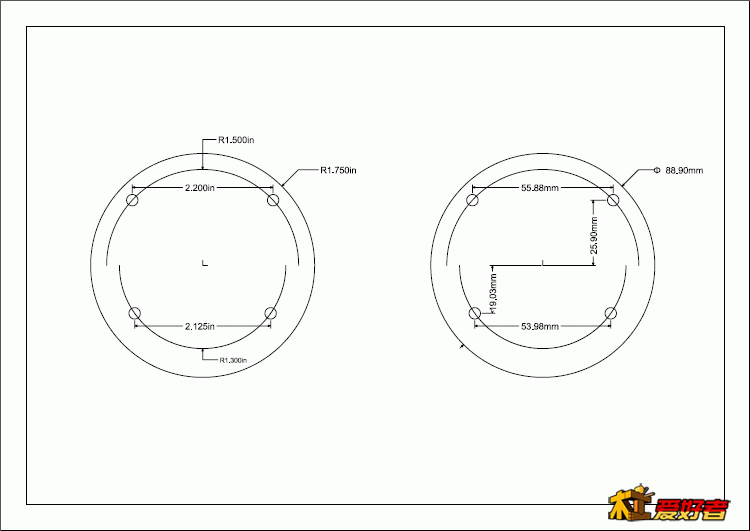

% d. R$ c" Q  ^! t% y9 v( W/ U7 T, u凑了一下公英制、角度，大概是这个样子。
2 A# `  [! @) J" L5 I

这是A4纸尺寸的1∶1图，PDF格式的，打印的话不要缩放。
底座（PDF格式）.zip (36.78 KB, 下载次数: 1)

2020-1-21 21:14 上传

点击文件名下载附件

! C0 s7 q4 d+ @
这是GIF格式的，打印机分辨率要设置为600dpi，打印出来才是1∶1。
底座（GIF格式，600DPI）.zip (119.62 KB, 下载次数: 0)

2020-1-21 21:16 上传

点击文件名下载附件

; w+ T! n- I( I! c/ ]

sjjc2018

xyz123 发表于 2020-1-21 21:17
2 \) c/ ]% C+ ^4 p6 k1 Z, s* c牧田好像没有R7000C这个型号，该是RT0700C？
8 j4 h- Z8 h7 @$ T  r- W
2 ?; E& x5 A" l2 a7 T凑了一下公英制、角度，大概是这个样子。

- M1 o; K9 _9 U2 P非常感谢，你这个尺寸从那里找到的，比我的要可靠，我这个手工测量，误差0.1已经不错了。
* _9 C5 {% Z- B
# `+ m8 W$ g* F3 l你这个尺寸是英寸，英寸的话就可靠的多，

主要是想以后如果做仿形，就一定要用到轴套，自带的底板误差偏大，台阶差不多有35.5，轴套外径在35 。如果自己做底板，这样误差就可以控制在0.05之内。做一般的仿形的无所谓，如果做榫模具的话，铣的公差可以控制在0.1mm之内，
3 W1 H; o5 p( o6 J, z) A
最后还是挺想多问一句，你这个尺寸是官方尺寸吗？因为有个尺寸44.8和你提供的44.92还是差了0.12。做事还是严谨一点。

再次感谢！

xyz123

sjjc2018 发表于 2020-1-22 15:07
……这个尺寸是官方尺寸吗？因为有个尺寸44.8和你提供的44.92还是差了0.12……

是从你之前的测量数据中推测的，并非原始设计尺寸。
7 f& O6 s5 \9 R6 C: {凑角度的话数字不太整齐，凑英寸就比较好看。估计原设计是按英制的。
& \: f) {5 v8 x* l* v
手里有一台牧田RT0700C，可能也想搞个底座什么的，到时我也量一下看。以前还未想到过该机螺丝孔位不对称。

sjjc2018

5 b; x4 W* A7 c
$ W) e( s* D/ g; H8 @& w# ?

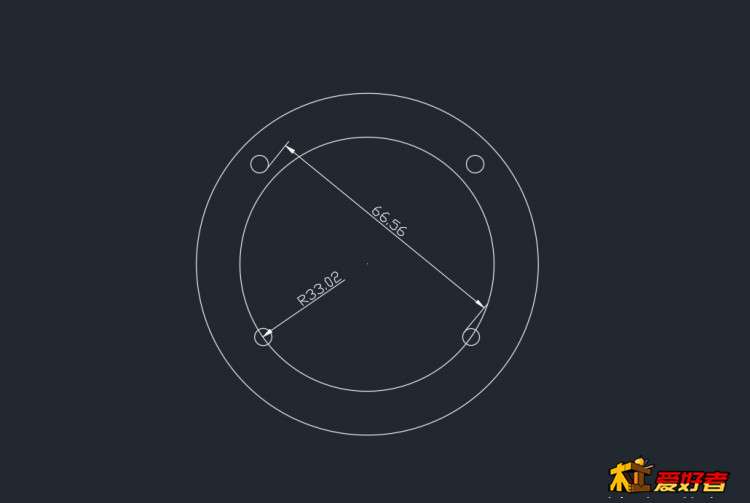

最后一次验证尺寸，
) y# D8 v. a, A* }, o; T7 D+ \) z
