都在玩立柱，我也抽点时间做一个。

cj8510

DV的轨道，厉害了。调整起来不容易吧！

xizilu

jxgcsyjl 发表于 2020-1-17 19:44
头回听说一块板，镂空了还会加强。

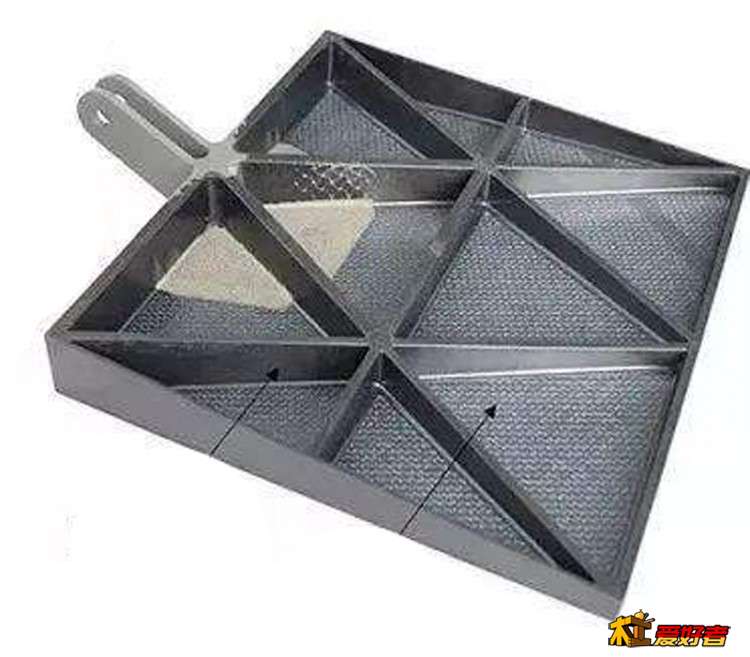

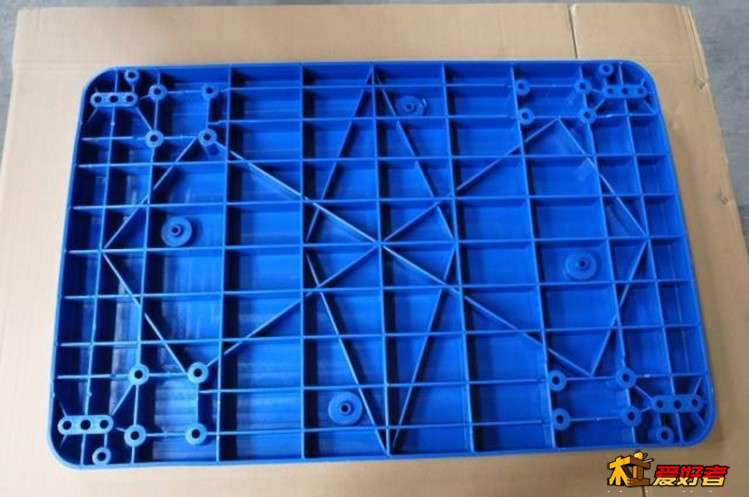

给你两张图感受一下。

$ N% ]% L5 @: o; I
5 L/ w# Z' p3 b6 N3 e# J( C  l: q

xizilu

cj8510 发表于 2020-1-17 23:44
5 j: j) F$ P& y" z* FDV的轨道，厉害了。调整起来不容易吧！

就是为了偷懒才用成品的，不用调试呀，就一个垂直度弄好就行
$ y$ X* v; D, u) y! o6 W, V

钢钢

dragontiger 发表于 2020-1-17 21:07
百度一下：加强筋
虽然这个是镂空但是实际上效果一样的。

加强筋是加，镂空是减，不一样的，加比的是加之前和加之后，减比的也是减之前和减之后，加强筋是开始只有一个薄面，加了筋以后受力好很多，镂空是一块整的厚的面，受力本来就很好，镂掉一点受力不怎么影响而矣，但再小也有影响，不是没有，做得好可忽略，主要还是减重的作用。
; M9 e& S- r8 ?我记得以前我们是用桥墩做比方，只有当镂掉的质量会很大，比较影响受力，才可以算做是加强，一个墩主要受的是压力，而压应力主要集中在墩外壁周围，以前做的桥墩全是实心的，其内部质量几十吨、几百吨的，现在我们做的高铁桥全是钢筋混凝土空心薄壁墩，我们通过计算，空心墩少了中间的重量，确实增加了很大的受压能力。
基本上，铝板镂空增加的不是强度，是少了一部分自重而矣，其反应的也只是一个承受自重的压力变小了一点，对整个结构的强度、刚性不是正增加，是负的，整得好不多，整得不好反而受力不好，刚性变差，要科学整，计算加试验，我想也没有人去做这些试验，金属的抗压、抗拉屈服试验、抗剪试验，也没有人去测结构的共振频率~


# U# x8 ]" b3 z, p  x

阿余

xizilu 发表于 2020-1-16 20:59
! M& ^; u; @9 T5 o5 g7 a30板厚，镂了10。不是为了减重，是为了加强。

镂空后不可能加强.
" h' `% T# W" P! q& J9 S- I6 c- F

阿余

xizilu 发表于 2020-1-18 00:12
给你两张图感受一下。

楼主明显想当然了.  没学过工程力学.

xizilu

阿余 发表于 2020-1-18 09:16
楼主明显想当然了.  没学过工程力学.

你们想的是30厚的板被镂空了10，可我想的是20的板加了10的筋。是不是很另类？

laupta1

有镂空主要是好看,轻一点点.强度一定是一正块好

sdacc

做得漂亮，完成度高。

阿余

xizilu 发表于 2020-1-18 10:51
1 @! _6 R6 G: U: U) g你们想的是30厚的板被镂空了10，可我想的是20的板加了10的筋。是不是很另类？

这晕....................这个思路 , 我感觉跟不上..

xizilu

阿余 发表于 2020-01-18 12:39
这晕....................这个思路 , 我感觉跟不上..

无所谓了，就当是为了美观吧。7系铝合金的强度及钢性很不错，目前这机器加工铜铝只有切削声音（干切），无震刀，知足了。

来自安卓APP客户端

云伴君心

阿余 发表于 2020-1-18 09:08
! u) _9 V% ^% _; ~. `4 J镂空后不可能加强.

# @5 h: l0 p  H# [据说空心光轴比实心光轴抗弯抗扭性能更好，所以加强筋应该是有作用的。
0 I+ G  P7 k, x% _  Q" y1 a# u

wsxhndnh

漂亮

来自苹果APP客户端

t2930

云伴君心 发表于 2020-01-18 14:17
据说空心光轴比实心光轴抗弯抗扭性能更好，所以加强筋应该是有作用的。

比强度好而已，

来自安卓APP客户端

hjf571x

钢钢 发表于 2020-1-18 02:07
加强筋是加，镂空是减，不一样的，加比的是加之前和加之后，减比的也是减之前和减之后，加强筋是开始只有 ...

2 b+ e+ ?/ T2 S, N' z  K1 y对得，材料力学上，同样材料薄壁圆管比实心圆管受力强，还轻。
