X轴Y轴垂直度怎么确定？

Mn4622

pzw83 发表于 2020-01-13 22:52
( g+ b. ^- o% N6 `, Z% r拿手机的手电筒做点光源不错，
固定在上方往下打光，最好尽量垂直往下，在底板上画线，测垂直。

# p6 l7 I' A( L: n但是我并没有一把精密的直角尺，只有千分表，又想精确到u级。

来自苹果APP客户端

pzw83

Mn4622 发表于 2020-1-13 23:20
但是我并没有一把精密的直角尺，只有千分表，又想精确到u级。

又没有工具，又要u级别，是不是想多了？
/ L0 y2 s6 H2 B, X严格来说，你连一根u级别的基准直线都没有

" s! |. i5 e. O9 ]5 u, _- T要不你用千分尺手磨一块u级别的直角大理石出来吧

2 W# s& Z! K4 r  W- n) l
2 [6 R) A$ m& E

Mn4622

pzw83 发表于 2020-01-14 01:48
: L3 v) j5 d" {2 ~又没有工具，又要u级别，是不是想多了？
. t) Y7 v$ |9 J# u严格来说，你连一根u级别的基准直线都没有
) b" B) L5 J5 E# I' U* q: c( e
要不你用千分尺手磨一块u级别的直角大理石出来吧

朋友做轿夫的吧。

来自苹果APP客户端

t2930

北京精雕z垂直度上是丝级，官方视频优酷里看过一个，就这条件还想把北京精雕踩在脚下啊

来自安卓APP客户端

nnnkey

大理石方尺。装机床还是得有工具

jy023386180

可以试试在上方考后的位置用灯光照射，y轴导轨投影不就是你找垂直的基准线，然后找垂直就简单了，找个直角尺靠一下也可以，有条件找个圆规在投影线上画两个相交圆，交点连线就是垂直的，实在没工具，找本新书或用一踏新钱靠一下也行

来自苹果APP客户端

jy023386180

jy023386180 发表于 2020-01-14 08:32
, q' j2 d- j- F可以试试在上方考后的位置用灯光照射，y轴导轨投影不就是你找垂直的基准线，然后找垂直就简单了，找个直角尺靠一下也可以，有条件找个圆规在投影线上画两个相交圆，交点连线就是垂直的，实在没工具，找本新书或用一踏新钱靠一下也行

) p+ F1 A$ _0 S7 N; F8 {; `$ U是x轴

来自苹果APP客户端

pzw83

Mn4622 发表于 2020-1-14 07:06
朋友做轿夫的吧。

对对，职业轿夫

3 }9 D  N9 f- S, e) su级别，按5u算，300mm偏差5u早已超出了人的目力范围，
9 M6 O9 S0 X3 i* k/ Z7 Z300mm偏差1u是什么概念？往y方向直线延长到300米，偏差了1毫米

6 N" _( Q* K! r前面帖子提到的“靠一下”、投影，用纸折一根直角等，全部是达不到的，普通角尺也是看运气

简单说，至少要有一个标准角尺，或者检测直角的方法。如果要达到u级别，自己先掂量一下
/ U( y- Z; n: P& ]3 C1 |2 r

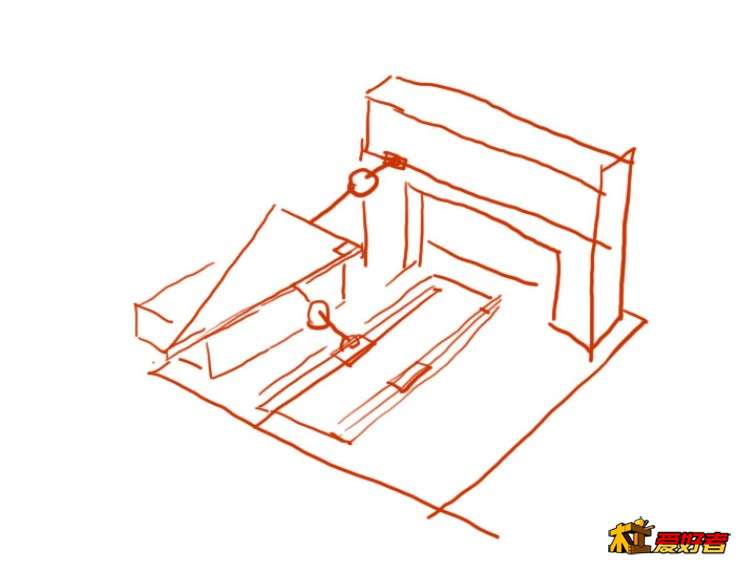

好了，不抬杠了，搞一把角尺最方便，像下图这样打表，至于要什么精度还是看钱袋和运气。



. d" j+ M0 }7 V* O2 k( ?; S. ~
9 T1 L. y2 i4 q; S

# ~8 W& L( e- E, `0 ?! L, [
! _0 g( h1 }% l5 i0 G- ?' X5 e

禅缘木工

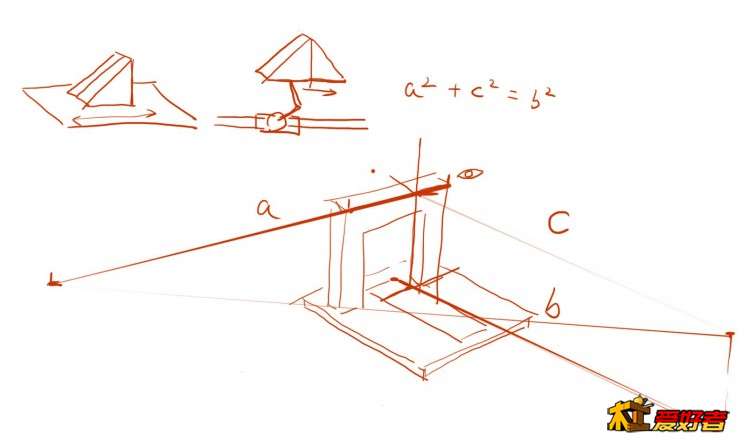

简单点，用0.2刀在底座上刻十字线。用游标测量，勾3弧4弦5

木头就是木头啊

. s; i7 ?. Q: T
我有个方法适用不适用楼主斟酌，找块能固定在X轴上并且能到底板的木板，前提楼主能把木板两面铣平，把木板固定在X轴上那么这时木板与底板应该是垂直的，可以用角尺卡一下，直到调到垂直，然后把角尺卡在木板上，角尺的一条边就与木板垂直了，然后用千分表固定在Y轴滑台上对角尺打表，直到平行，精度能调到多少看楼主调了

来自苹果APP客户端

rockmanx01

pzw83 发表于 2020-01-14 10:19
' j! D1 h/ t. t: f对对，职业轿夫

( k2 _5 U0 Y. r: _1 Bu级别，按5u算，300mm偏差5u早已超出了人的目力范围，
' y" y! d& h) h! H* @300mm偏差1u是什么概念？往y方向直线延长到300米，偏差了1毫米
$ z9 e$ r( [1 t/ [$ ^7 ^
7 W. o% D) A, s" m2 c前面帖子提到的“靠一下”、投影，用纸折一根直角等，全部是达不到的，普通角尺也是看运气

9 r$ [; S" W' B, M- o简单说，至少要有一个标准角尺，或者检测直角的方法。如果要达到u级别，自己先掂量一下

; ~, X7 h9 @. z+ r7 F4 B6 k1 P好了，不抬杠了，搞一把角尺最方便，像下图这样打表，至于要什么精度还是看钱袋和运气。

* c8 A' n/ S6 Q轿夫这方法挺靠谱

来自安卓APP客户端

jxvenus

请问这个桌子有多重。。。
: M( x% L0 e$ K4 b  i5 w) G4 m! r

fobyellow

你放弃吧，没有参考基准是搞不定90度测量的

lvsq

Mn4622 发表于 2020-01-13 23:20
1 A4 ]( d% E2 t1 K! J2 u但是我并没有一把精密的直角尺，只有千分表，又想精确到u级。

给你有，你也搞不到u级

来自安卓APP客户端

Mn4622

pzw83 发表于 2020-01-14 10:19
对对，职业轿夫

u级别，按5u算，300mm偏差5u早已超出了人的目力范围，
300mm偏差1u是什么概念？往y方向直线延长到300米，偏差了1毫米
6 M, c  q4 G- ~$ E
0 `3 x* u' g' L6 Q* I! Q前面帖子提到的“靠一下”、投影，用纸折一根直角等，全部是达不到的，普通角尺也是看运气
7 H, Z7 ?/ r# s9 j( q4 T
3 }, g& t$ G  a1 a: V& s简单说，至少要有一个标准角尺，或者检测直角的方法。如果要达到u级别，自己先掂量一下

1 T' ^, d! J9 T' @2 O7 \1 |) m好了，不抬杠了，搞一把角尺最方便，像下图这样打表，至于要什么精度还是看钱袋和运气。

8 u8 G& L& c' }; Q: Q0 T5 D只能去买个方箱或者角尺了。
