为啥在旋风集尘...系统中加省略号，因为对比大型木工坊的大型集尘系统，我的这个旋风集尘系统确实有点小


但麻雀虽小五脏俱全，旋风桶、集尘桶、高压风机、风管、各种规格的变径，可以接到台锯、带锯、电木铣、轨道锯、打磨机上实现木屑的集尘，风量小了点，但能满足我一个人干活用了，高压风机吸力足够，同一时间也就只接一台设备干活，至少干活时房间不再是满屋子灰和木屑了，当然，切割打磨时难免还是会有细小的木屑飘到空气中，下一步准备加个管道抽风机和风罩，把机器周围的漂浮木木灰也给抽走，这样干活时就可以带个轻便一点的3M舍弃式防护口罩了，顺便给房间换气，刚入的海洋板味道太大了 不知道对人体有没有影响

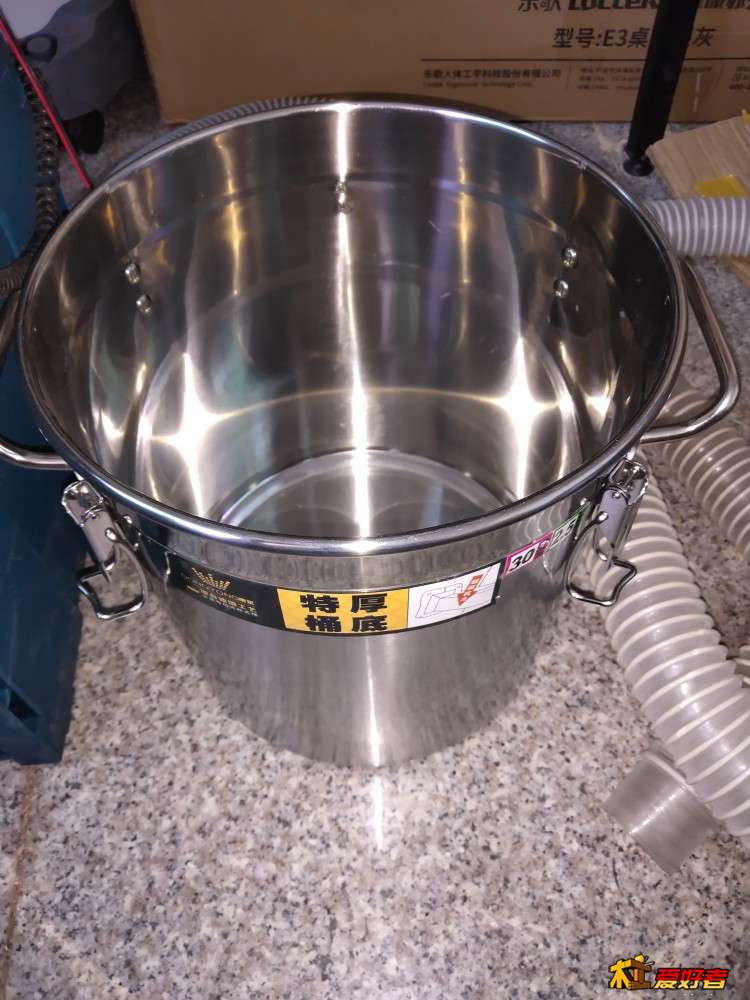

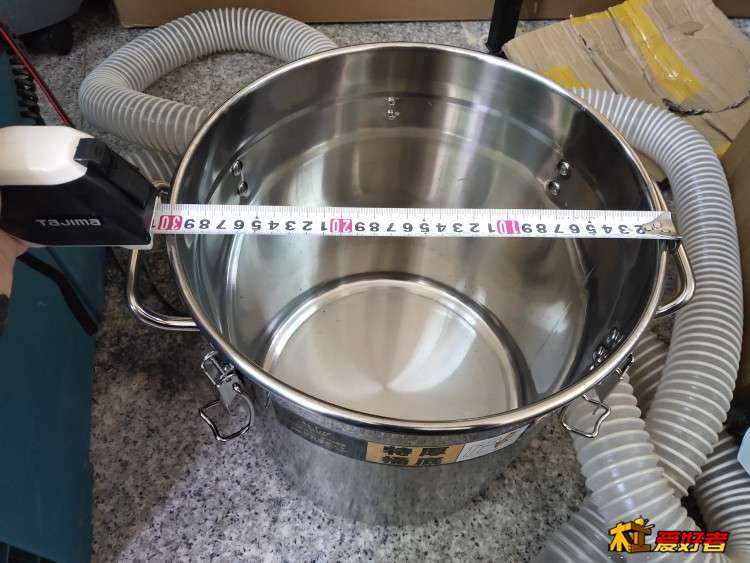

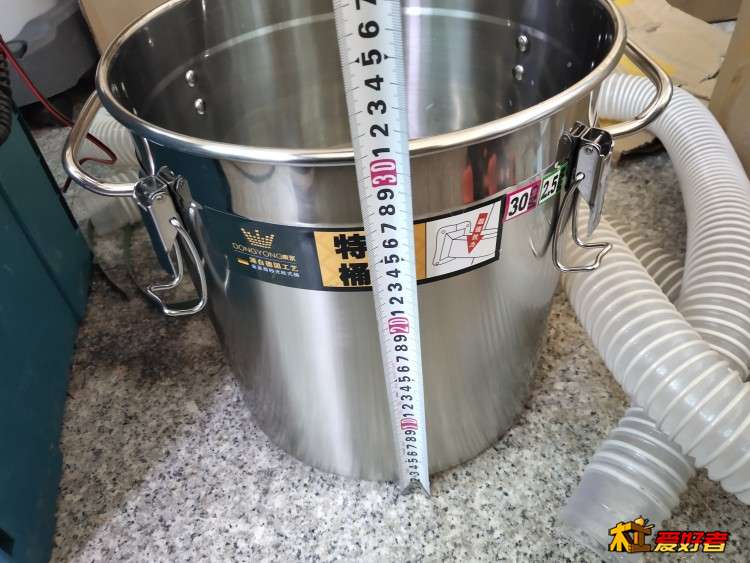

这是旋风集尘配套的不锈钢集尘桶，选不锈钢组要考虑木屑摩擦的静电问题，可能不锈钢的产生静电会小一点吧，不过实际到手之后感觉这个桶子比想象中的小了，选的时22L的，因为地方小，怕占地方

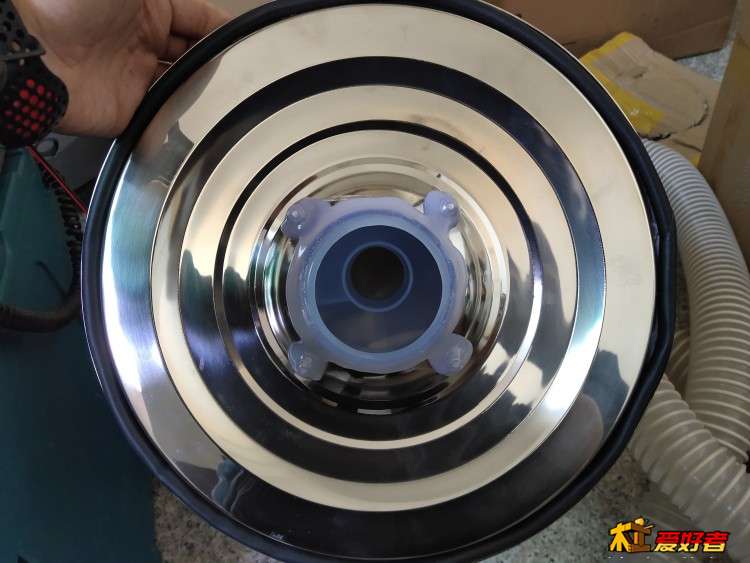

这是桶盖，就是开了个圆孔，固定那个旋风桶用，上了四颗螺丝固定，然后打了层热熔胶密封，盖子边缘粘了一圈密封胶圈提高气密性，不过这粘贴的不够工整，工人干活粘上去不漏气就完事了，讲什么工匠精神，老板又不能多加鸡腿不是

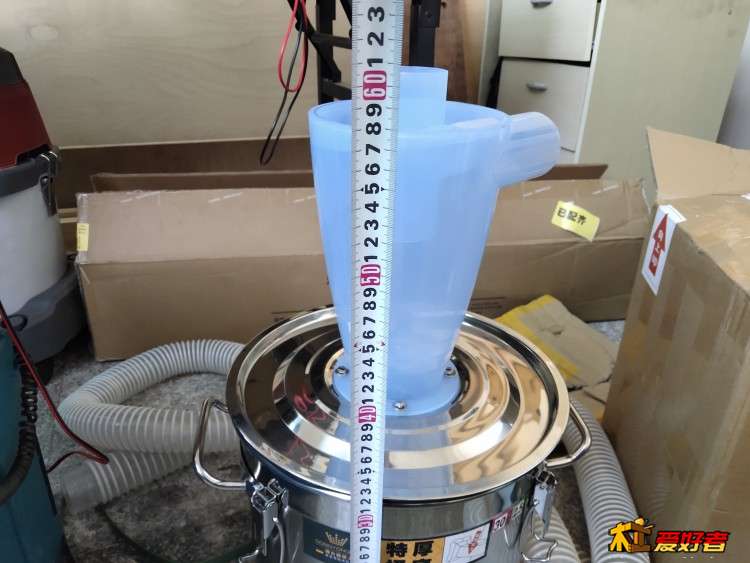

总装完成后高度60cm左右

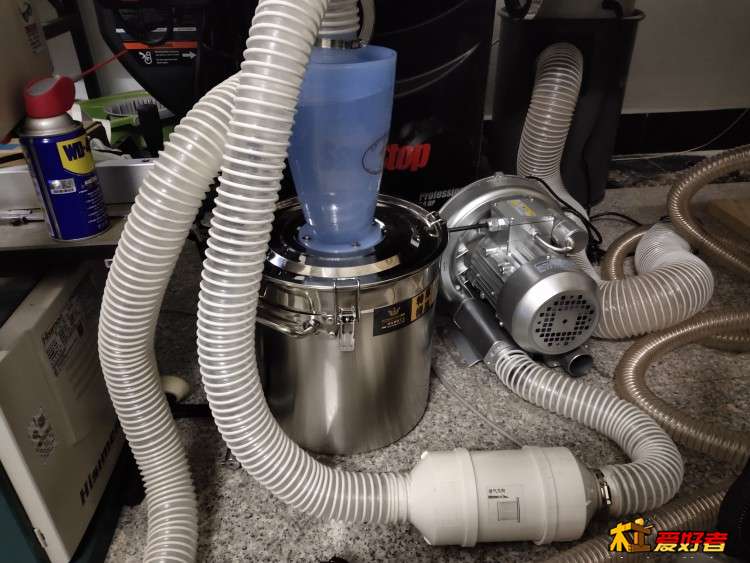

跟高压风机连接起来，软管与高压风机中间的那个PVC管样的东西是海帕滤清器，就是跟吸尘器里的那个海帕滤清器差不多的东西，一起买的，做工一般般，就是过滤一下，保证高压风机里头的清洁度，然后出来的空气洁净一点，不要有肉眼可见的灰尘，然后高压出来的风直接接入抽风机的管道抛出室外，也就肉眼看不见的PM10级别的粉尘了吧，窗外是公路，对环境的影响不大

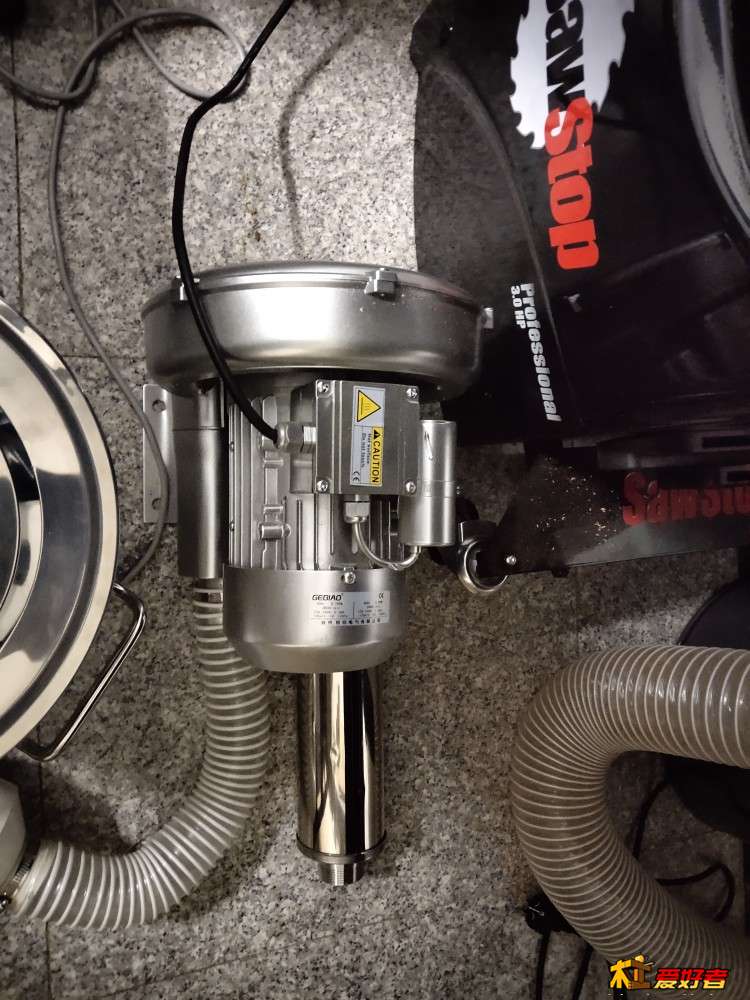

高压风机出风口接了个配套的消音器，降噪效果还是挺明显的，如果不加消音器，高压的风机比工业吸尘器声音小一些，不带耳机可以接受，但长时间运行还是会觉得有点吵，主要是出风口高速风流的声音，加了消音器之后，声音温和了蛮多，噪音计抵近机器测量也就七十多分贝，不带耳机长时间开机对耳朵也没啥负面影响

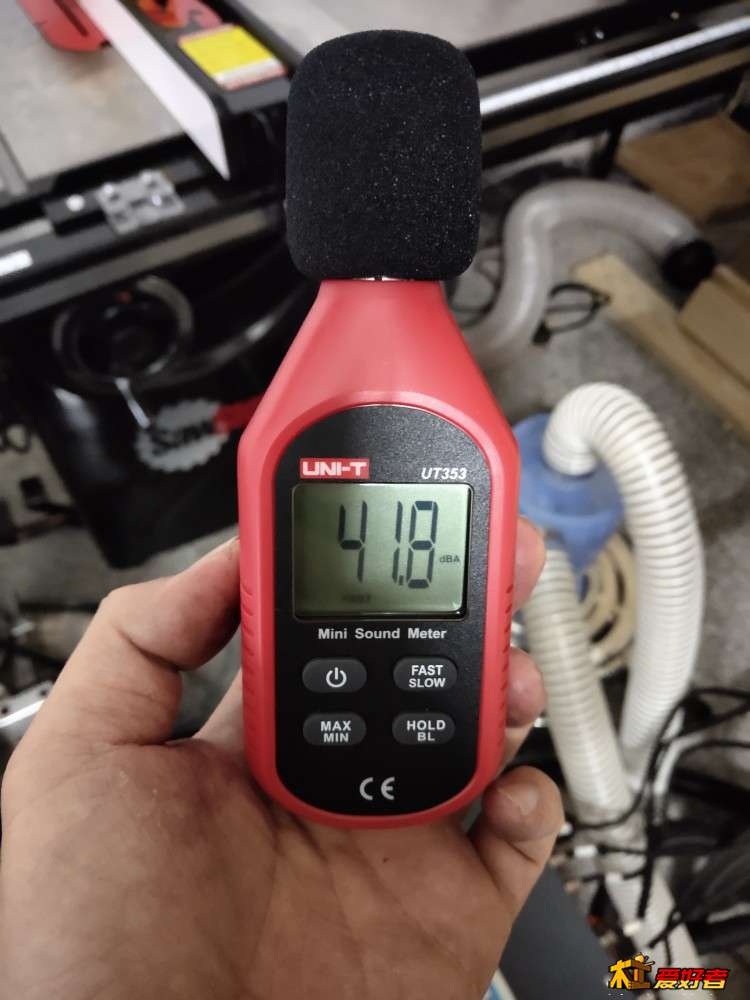

晚上安静的房间，四十多分贝

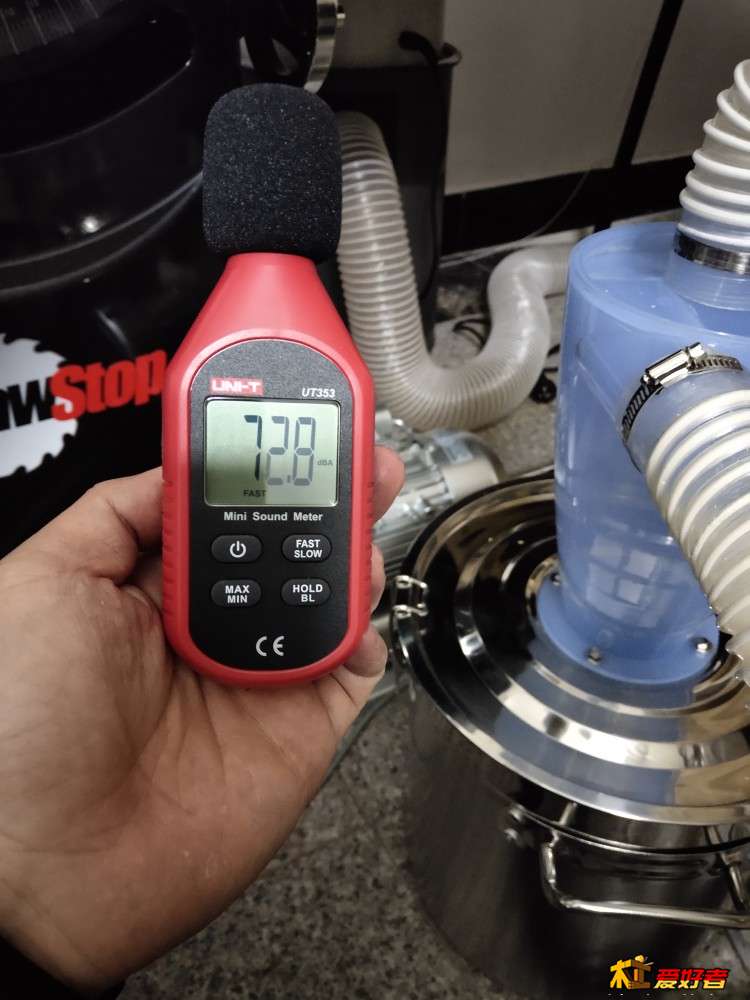

加了消音管开机抵近机器测量七十多分贝，噪音满意


总统来说吸力满意，可以当吸尘器用，指甲片大小的木片也能吸走

要吐槽的地方是厂家给的软管胶味太大，不知道散个几天会不会好一些，还有就是密封胶的粘贴不够规则，打的热熔胶一年后会不会老化脱胶影响气密性，到时候再看看吧，手动补一下胶也不是啥大问题

下一步打算做一个木架子把风筒和高压风机集成起来，然后加上轮子方便移动

嫦娥大叔

桶太小了，换个大点的，省的总要倒

xfire

嫦娥大叔 发表于 2020-01-09 12:27
桶太小了，换个大点的，省的总要倒

先用两天看看吧 看情况再换  是不是直接买个同口径的钢桶就好了  买高一点的

o灬虫二

海洋板多少钱入的？

xfire

o灬虫二 发表于 2020-01-09 12:35
海洋板多少钱入的？

芬兰的  六百多一张

嫦娥大叔

xfire 发表于 2020-01-09 12:33
先用两天看看吧 看情况再换  是不是直接买个同口径的钢桶就好了  买高一点的

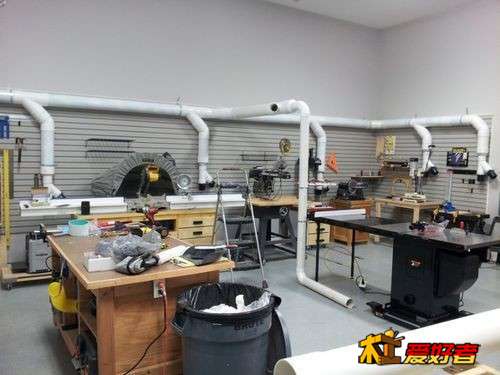

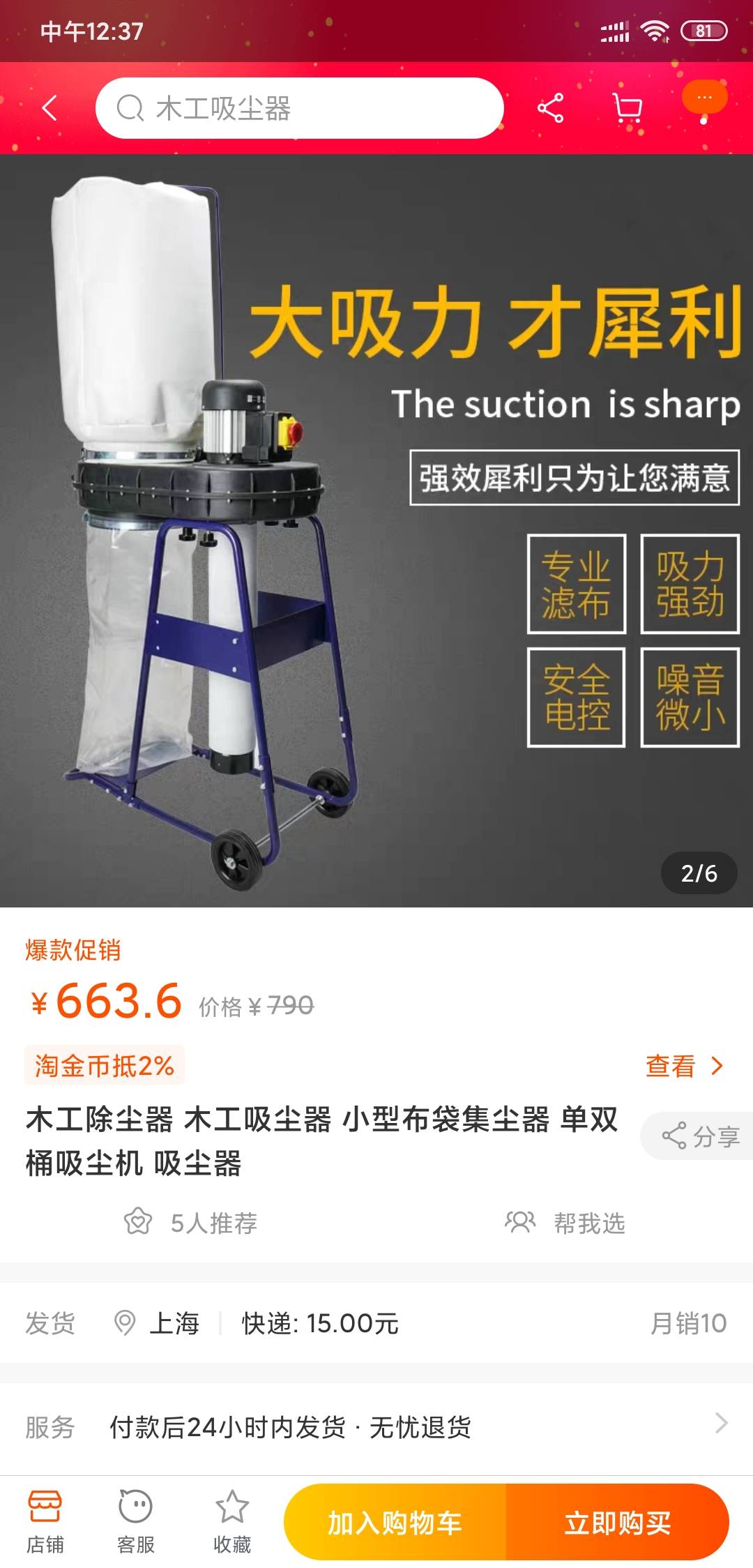

其实我个人认为最好的办法是把桶底挖掉，再买个箍，夹塑料袋那种方便，使用过程就把桶固定稍微高点的地方，类似图片这种方法

嫦娥大叔

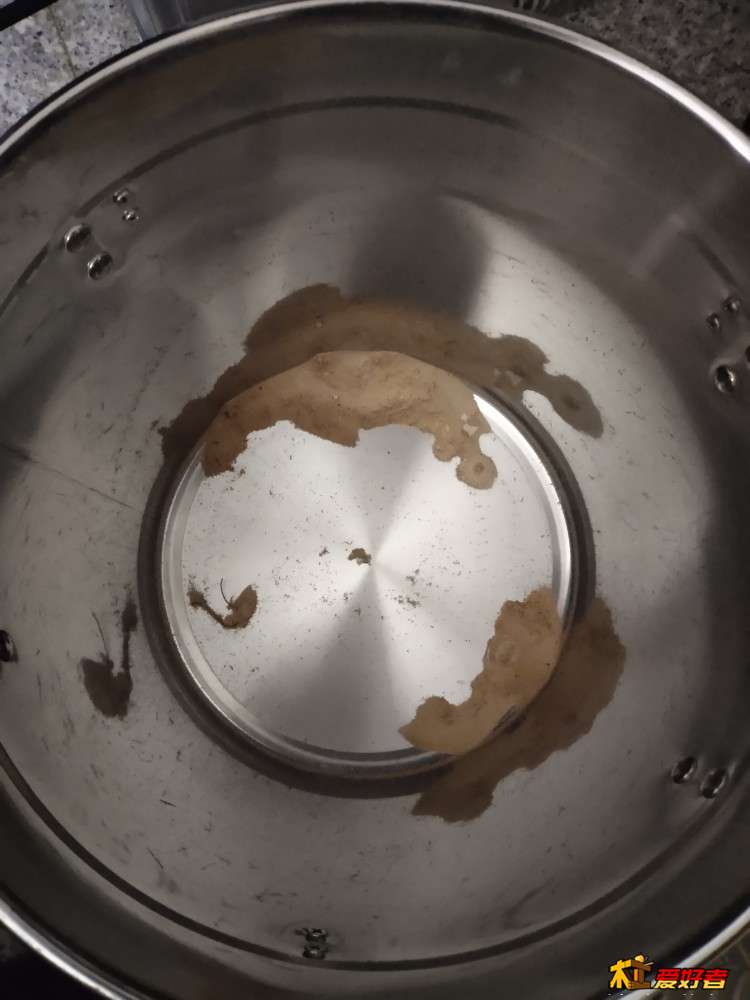

锯片的木屑不多，刨的话分分钟这个桶就满了

xfire

嫦娥大叔 发表于 2020-01-09 12:38
其实我个人认为最好的办法是把桶底挖掉，再买个箍，夹塑料袋那种方便，使用过程就把桶固定稍微高点的地方，类似图片这种方法

这种我看沃富特有现成的了   看评论不太好用威    如果旋风集尘把不锈钢桶底打穿加袋子岂不是画蛇添足？钢桶有卡扣固定  做个架子把上边的旋风桶固定一下  卡扣打开  很方便可以倒尘的呀

WJP830730

讲究

o灬虫二

xfire 发表于 2020-01-09 12:37
芬兰的  六百多一张

哇哦，我以为老毛子的就够贵了，还有芬兰的……也是18的么？

xfire

o灬虫二 发表于 2020-01-09 12:55
哇哦，我以为老毛子的就够贵了，还有芬兰的……也是18的么？

35

o灬虫二

xfire 发表于 2020-01-09 12:56
35

35才六百多？我买18的都四百多了……

龙世凌

楼主高压风机和消音器什么牌子的呢？给个关键词或者链接啊~

嫦娥大叔

xfire 发表于 2020-01-09 12:44
这种我看沃富特有现成的了   看评论不太好用威    如果旋风集尘把不锈钢桶底打穿加袋子岂不是画蛇添足？钢桶有卡扣固定  做个架子把上边的旋风桶固定一下  卡扣打开  很方便可以倒尘的呀

也对，盖子你不是已经做好了嘛，反正底肯定是得改

xfire

龙世凌 发表于 2020-1-9 13:26
楼主高压风机和消音器什么牌子的呢？给个关键词或者链接啊~

品牌是：格标 在格标旗舰店买的  用的750W的高压风机   进出风口是四十多mm的，跟软管比较搭配，不同功率的风口大小不一样，你买之前最好核对一下，消音器是用他家配套的消音器，不过750W风机用他家的消音器有一点干涉，就是消音器的外壳与风机的外壳有接触，不过用力怼进去也可以拧紧，会把风机的外壳磨花一点点，不影响使用
