受百造山兄的启发做个光电对刀块

木头就是木头啊

lvsq 发表于 2020-01-08 08:45
9 ]6 e# {4 z1 D/ d) u9 x3 B这样光电开关没遮挡，会不会受灰尘水汽影响？

会的，不防尘不防水，光电开关可以换成迷你的磁感应开关，还可以做个罩子罩起来防下尘，防水就不太好做了，diy的也就适合普通玩家

来自苹果APP客户端

钢钢

木头就是木头啊 发表于 2020-01-08 08:34
; i) f2 k- r' J! Z$ s) |滑动部分是光轴和含油铜套，弹簧很软，0.2的应该没问题，0.1的还要实验，因为是单柱，中间位置几乎无阻力，边缘有阻力，还要改进

  {8 u" r* o4 ^0 ~. C这么矮，固定位对刀算哒，精度要高一个档次！

来自安卓APP客户端

木头就是木头啊

chudaoming 发表于 2020-01-08 00:00
弹簧力度是不是还得适中了，不然刀尖受不了

弹簧很软的，比圆柱笔里的弹簧软的多，我用0.1的刀下压试了下没断

来自苹果APP客户端

sweetrong

其实我在几年前就做了一个，还是三轴的的对刀仪。不过做完估计没有市场就自己用用

fobyellow

从来没有用过自动对刀的人问下，为什么不做成带弹簧的短路对刀呢？欧姆龙的光电开关本来就有2丝的精度，再加上机械误传动差就会更大，做成短路对刀只需要刀具和对刀器短路就触发，这样就避免了光电开关的误差啊？

木头就是木头啊

fobyellow 发表于 2020-01-09 18:10
" V/ y! x" B9 S4 b( [# e5 j" O* t从来没有用过自动对刀的人问下，为什么不做成带弹簧的短路对刀呢？欧姆龙的光电开关本来就有2丝的精度，再加上机械误传动差就会更大，做成短路对刀只需要刀具和对刀器短路就触发，这样就避免了光电开关的误差啊？

上面已经回答过了，短路型的适合导电性好的刀具，像金刚砂刀导电不好，短路型的就不适合了，还有对刀块表面氧化会影响导电性，有时会扎刀，自然这只是一种折腾型的DIY，也并不是说一定比短路型的好，个人所好而已，提到精度了，个人玩没那么高的要求，短路型对刀块精度也不是很好，要求高的都用试切法来设高度的

来自苹果APP客户端

nnnkey

这种光电开关的回零精度，10次有8次可以回到0.005以内，用光栅尺测过

sdwyg

一个对刀块，搞的太复杂了吧，我用的单面覆铜板

来自安卓APP客户端

钢钢

来自安卓APP客户端

钢钢

我也学了一个。

来自安卓APP客户端

木头就是木头啊

钢钢 发表于 2020-01-14 10:06
我也学了一个。

也开个帖子发上来看看，集思广益下

来自苹果APP客户端

钢钢

这两天都没有空，要做试机准备了，上班时间可以唠两句。手机在充电，有空了再发两个图图上来。
哥发这个也没有总结，看图都是比较难的，不如都来唠两句。

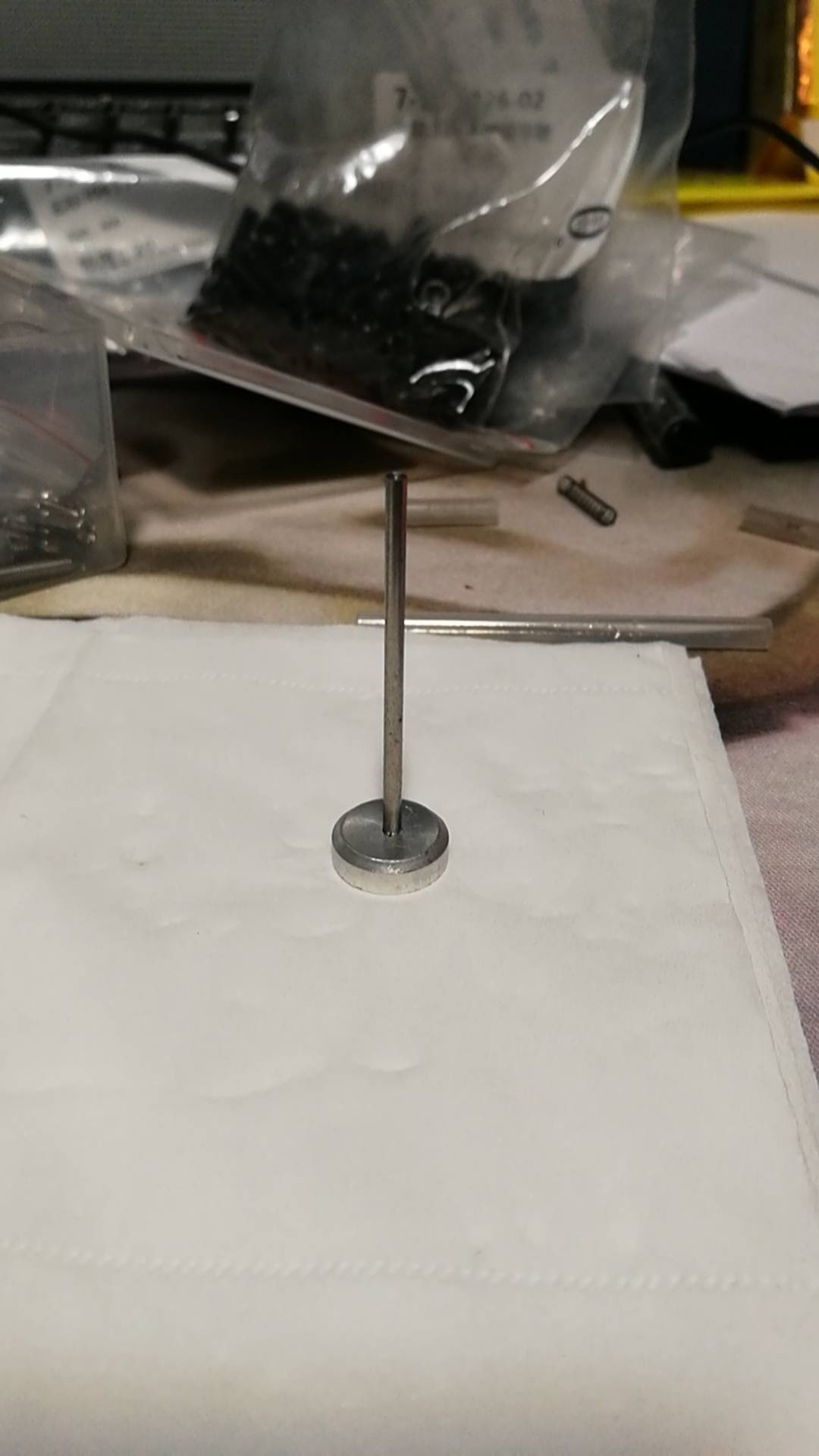

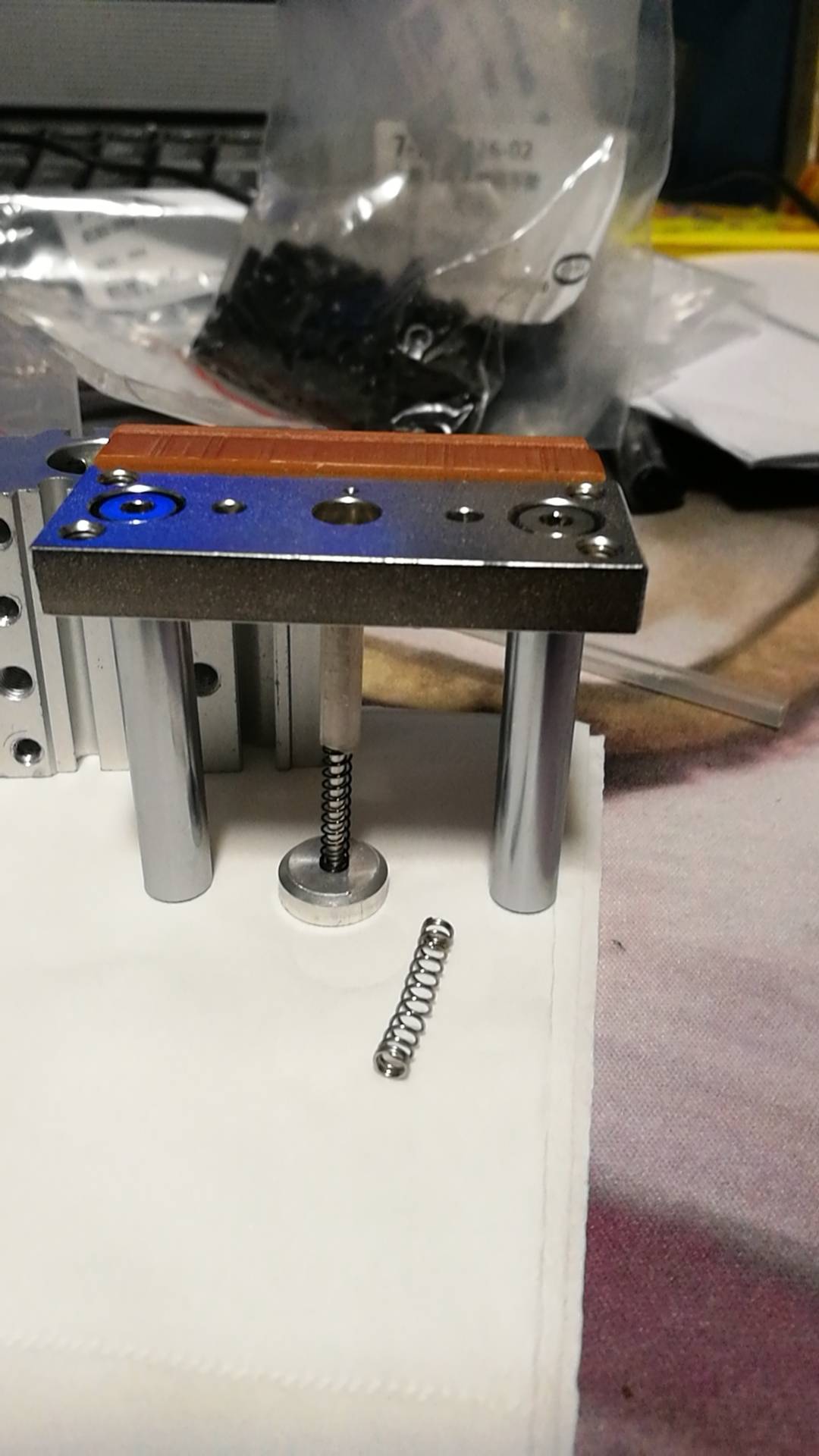

我认为，做这个，开关改不了，我们都是整机械部分，我自己觉得，认为主要是几个点，第一个是，从下压到开关反应的行程不宜太大，完全自制应在一毫米内，我这种利用现材的也要尽量做到两毫米内，第二个是，活动件不宜太沉，太重的话惯性大伤刀，第三个是弹簧应尽量选小的，我认为要比圆珠笔里的那种软的还要小一点，第四个要上润滑，我那个拆除了活塞，把黄油全部清除了，换成WD40，我觉得只能上清油，不能上黄油这种粘性大的，第五个，弹簧轴比弹簧套合理，我在弹簧中间插了一根2毫米粗的钢棒，不管轴还是套，最少要用一种，不能让弹簧在水平方向上有大的变形，第五，顶面要硬，我打算锯一块不锈钢片安上，第六就是有条件的一定要上固定点对刀，精度比较恒定，移动位对刀里面有一定的操作规程和手法，特别是制作一块保证下压过程中上下面平行的对刀块特别不容易，我以前就是在台面上挖一个槽，对刀时摆上，固定点位、固定对刀器方向对刀，对完就拿下对刀器。
我还在追踪对刀脚本、代码，昨天看到一个两次对刀的代码，过两天去试一下看。

钢钢

木头就是木头啊 发表于 2020-01-14 10:47
也开个帖子发上来看看，集思广益下

垫片铝板上钻个半透孔，再点点胶。

来自安卓APP客户端

木头就是木头啊

钢钢 发表于 2020-01-14 13:58
这两天都没有空，要做试机准备了，上班时间可以唠两句。手机在充电，有空了再发两个图图上来。
: w/ G, n3 M5 s哥发这个也没有总结，看图都是比较难的，不如都来唠两句。
我认为，做这个，开关改不了，我们都是整机械部分，我自己觉得，认为主要是几个点，第一个是，从下压到开关反应的行程不宜太大，完全自制应在一毫米内，我这种利用现材的也要尽量做到两毫米内，第二个是，活动件不宜太沉，太重的话惯性大伤刀，第三个是弹簧应尽量选小的，我认为要比圆珠笔里的那种软的还要小一点，第四个要上润滑，我那个拆除了活塞，把黄油全部清除了，换成WD40，我觉得只能上清油，不能上黄油这种粘性大的，第五个，弹簧轴比弹簧套合理，我在弹簧中间插了一根2毫米粗的钢棒，不管轴还是套，最少要用一种，不能让弹簧在水平方向上有大的变形，第五，顶面要硬，我打算锯一块不锈钢片安上，第六就是有条件的一定要上固定点对刀，精度比较恒定，移动位对刀里面有一定的操作规程和手法，特别是制作一块保证下压过程中上下面平行的对刀块特别不容易，我以前就是在台面上挖一个槽，对刀时摆上，固定点位、固定对刀器方向对刀，对完就拿下对刀器。
我还在追踪对刀脚本、代码，昨天看到一个两次对刀的代码，过两天去试一下看。

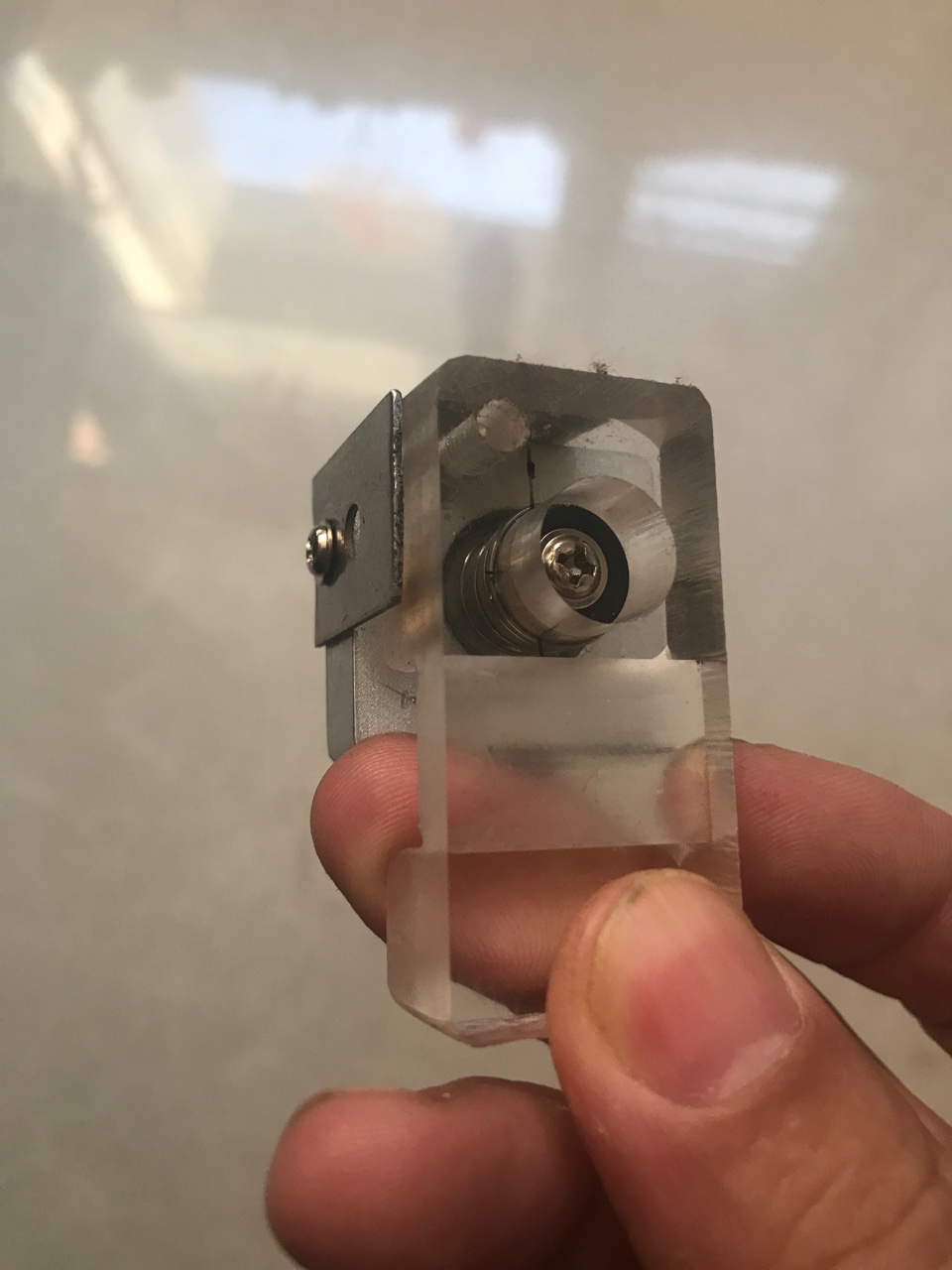

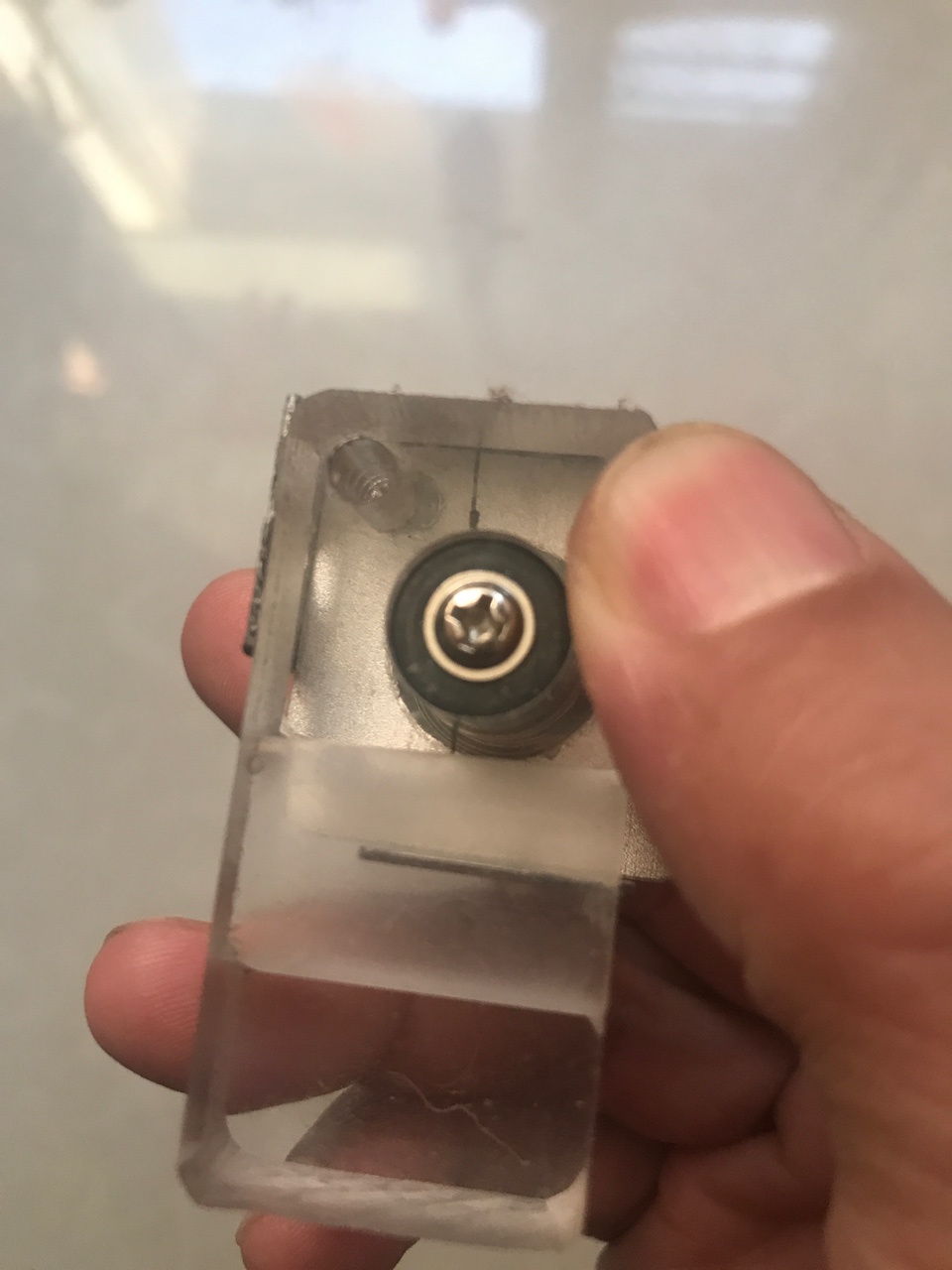

总结的很棒，圆珠笔的弹簧还是有些硬，需要在软一些，回弹伤刀尖的问题，回弹力不要太大就没问题，而且可以在底部做个限位，下压和回弹的距离不要太大，我用了一小段光轴做滑杆，这光轴用台钻居然能打得动，也是神奇，打孔攻丝用螺丝在底部做了个行程限位

来自苹果APP客户端

yjmdcad

这个巴适，有创意
