[铣] 准备制作金属版马蒂斯仿形机Pantorouter

  [复制链接]
发表于 2020-1-5 19:45:37 | 显示全部楼层
不知道直接买一台仿形铣改造成不成。。。。。
 楼主| 发表于 2020-1-17 00:25:27 | 显示全部楼层

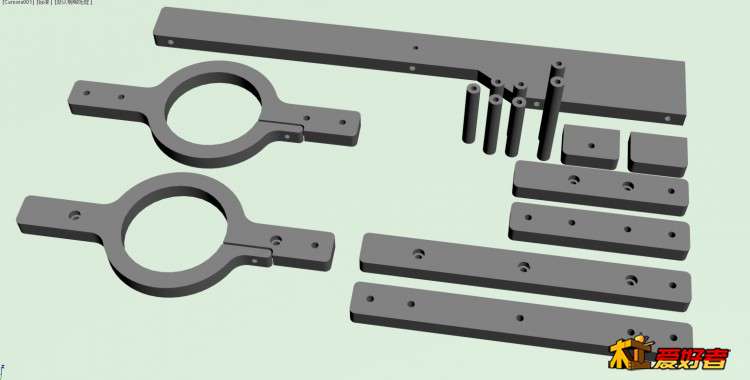

有空了就继续。这是做的效果图
& {, H5 ~- x& t: Y# L+ u 1.jpg ) d- B* ^  B# y3 e* _- E
纸箱里,是加工好的摇架配件。
: I6 d8 i8 K& y+ K* }6 k 12.jpg ( \% f* N% \9 p4 S* e

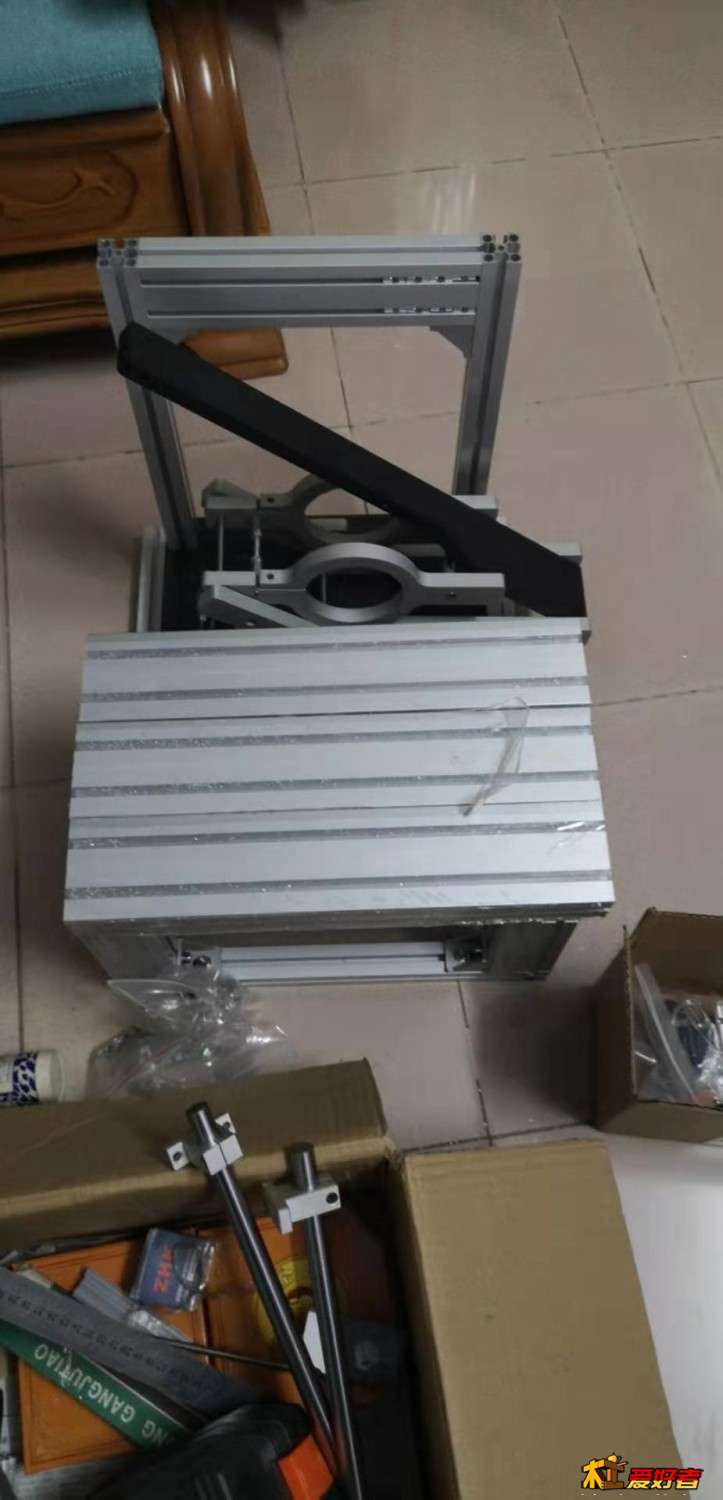

支架部分,滑轨还未装上
9 ^' p8 T: c0 D. s8 m1 M5 J* n 13.jpg # J5 e! j: M* C2 _, I+ n/ v7 y
% V' F" _8 Y1 a0 s

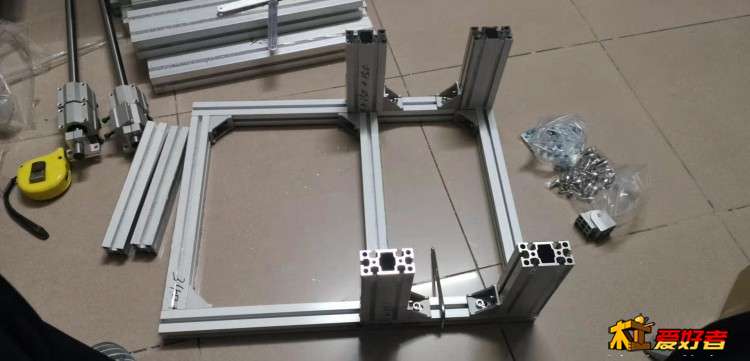

支架安装过程9 E* i" K" }+ B) J

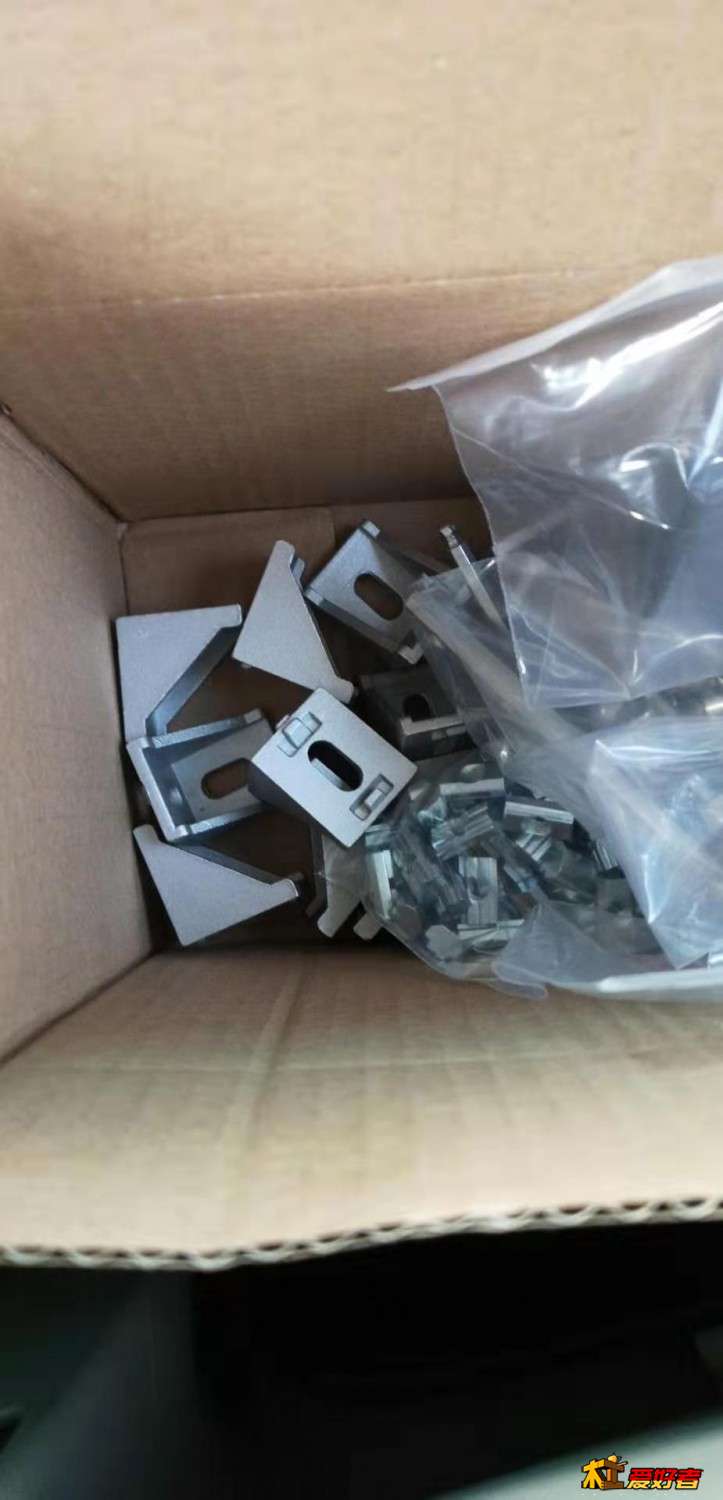

9 v& j4 a9 v0 s) b( k6 a# n从五金店买的角码、螺丝、滑块螺母等; d! U5 i( C4 E# B
16.jpg : S$ N) i" U+ f

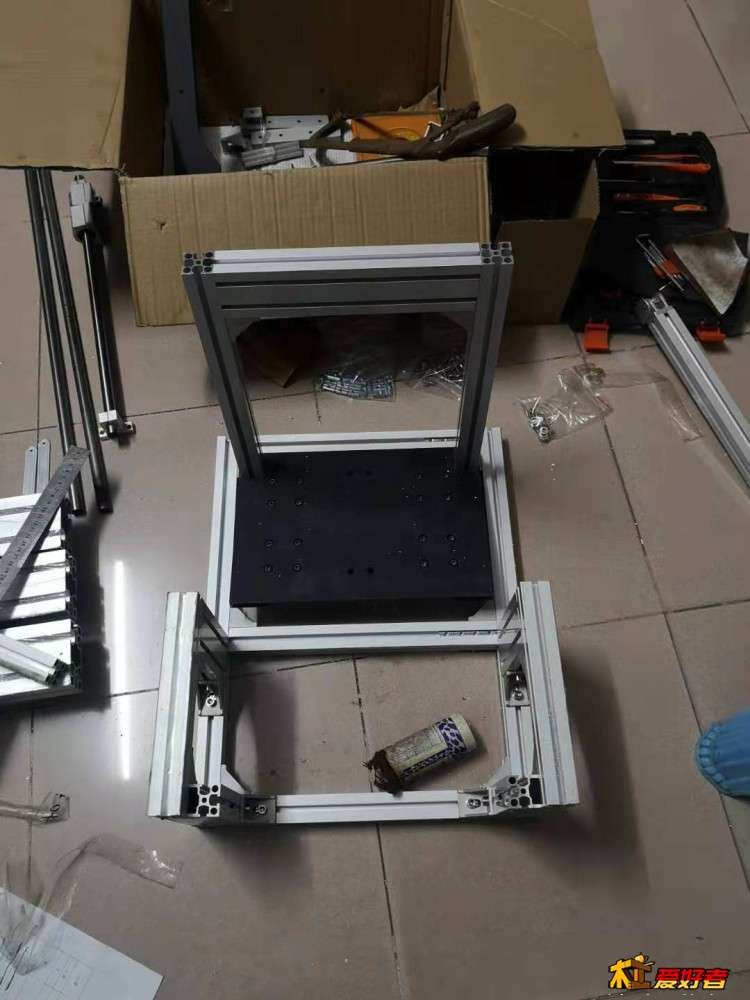

放进去比试比试/ p: D) D$ v) S4 P
14.jpg & v4 n: {* D0 u
& x) i3 R5 V# v% z& ~) `
 楼主| 发表于 2020-1-17 22:46:42 | 显示全部楼层

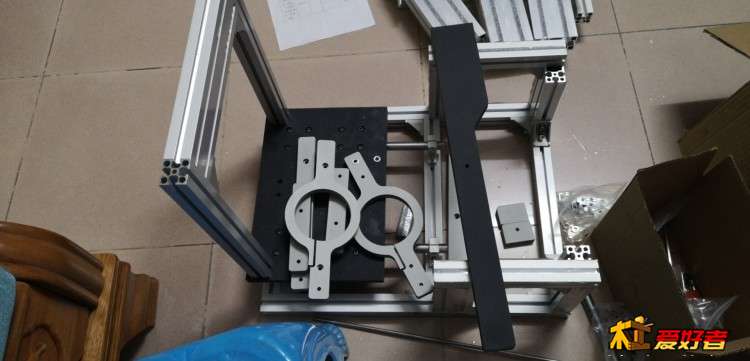

晚上把滑轨装上
0 p/ K1 v, D& Q+ o! i. H9 @" q5 ?, S4 w 17.jpg ' J( o0 X% D' b% G, D2 N# C2 I8 J

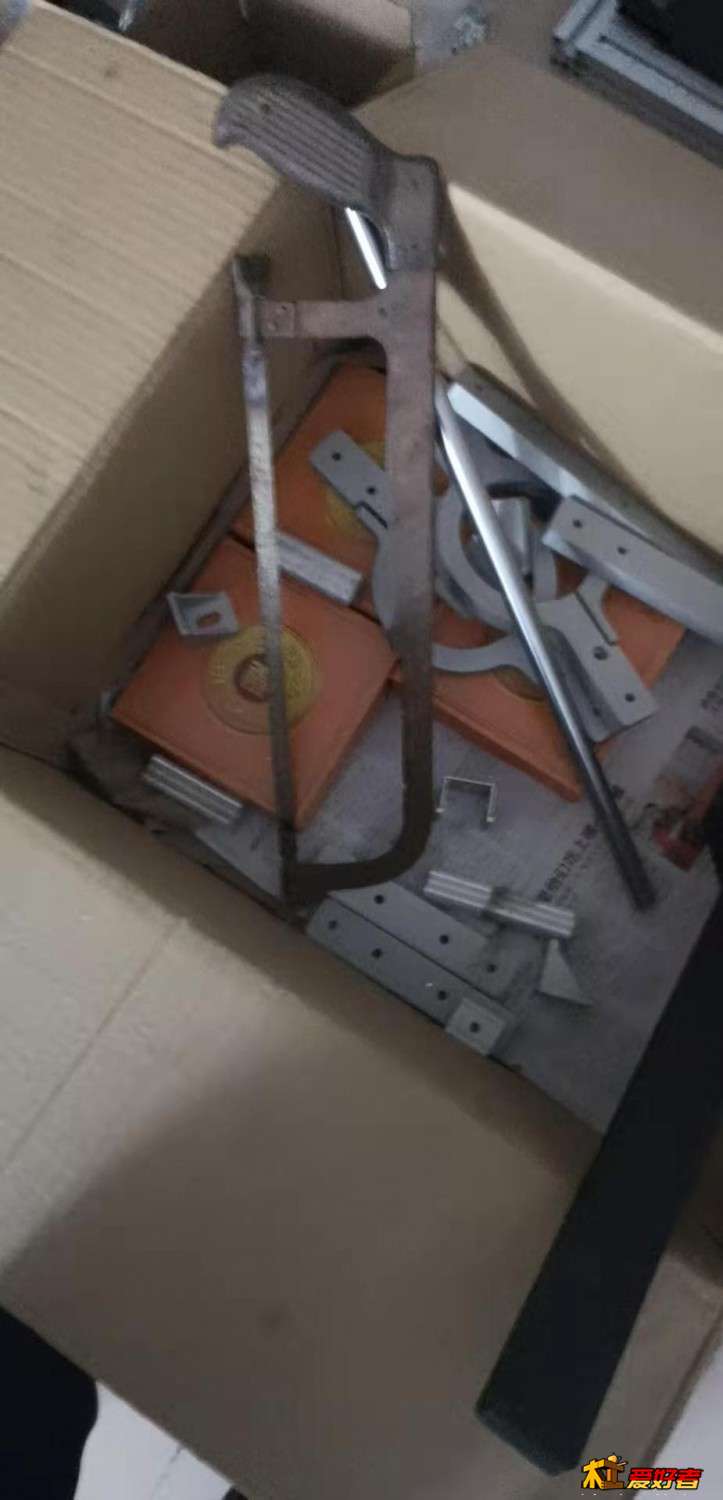

手工锯断的光轴滑轨,真浪费时间。; I) N* H3 b$ {) E" C7 Z
 楼主| 发表于 2020-1-19 00:13:33 | 显示全部楼层

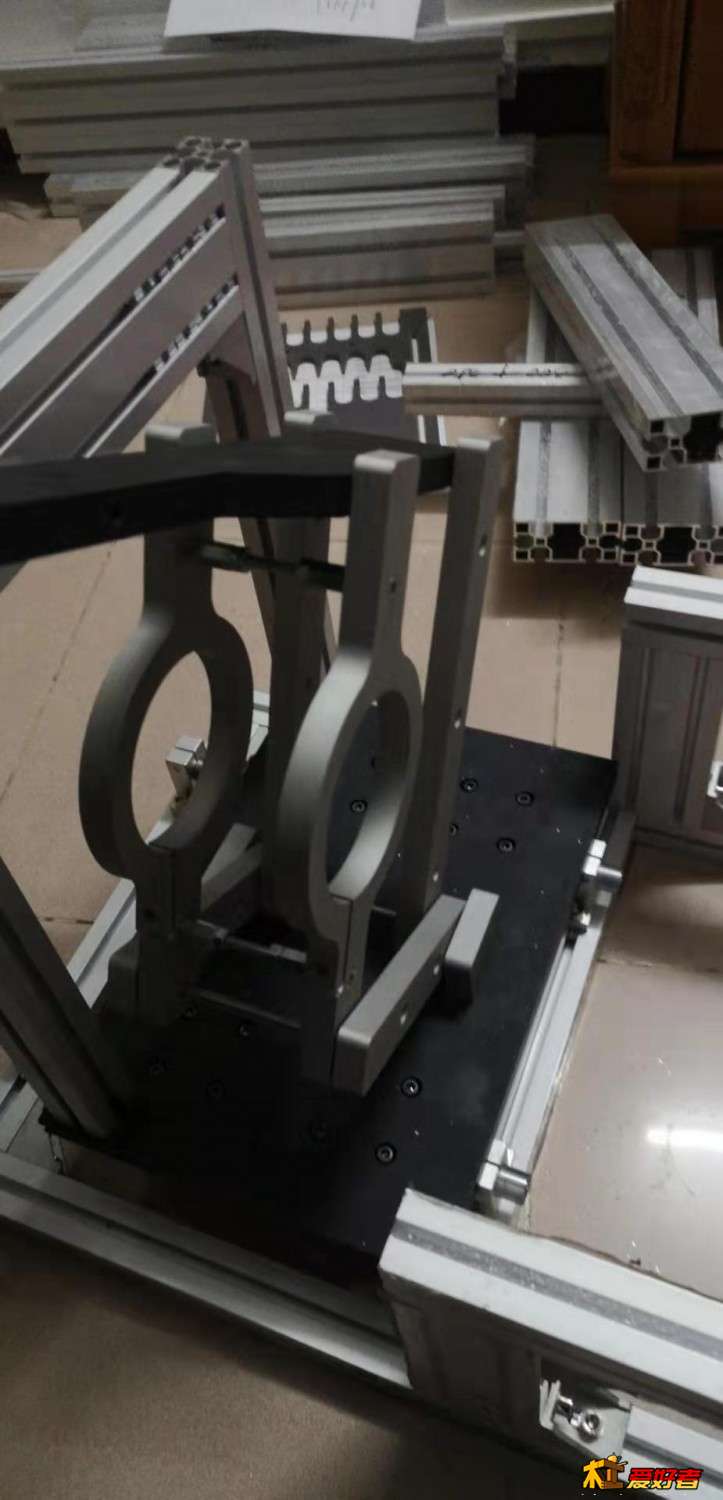

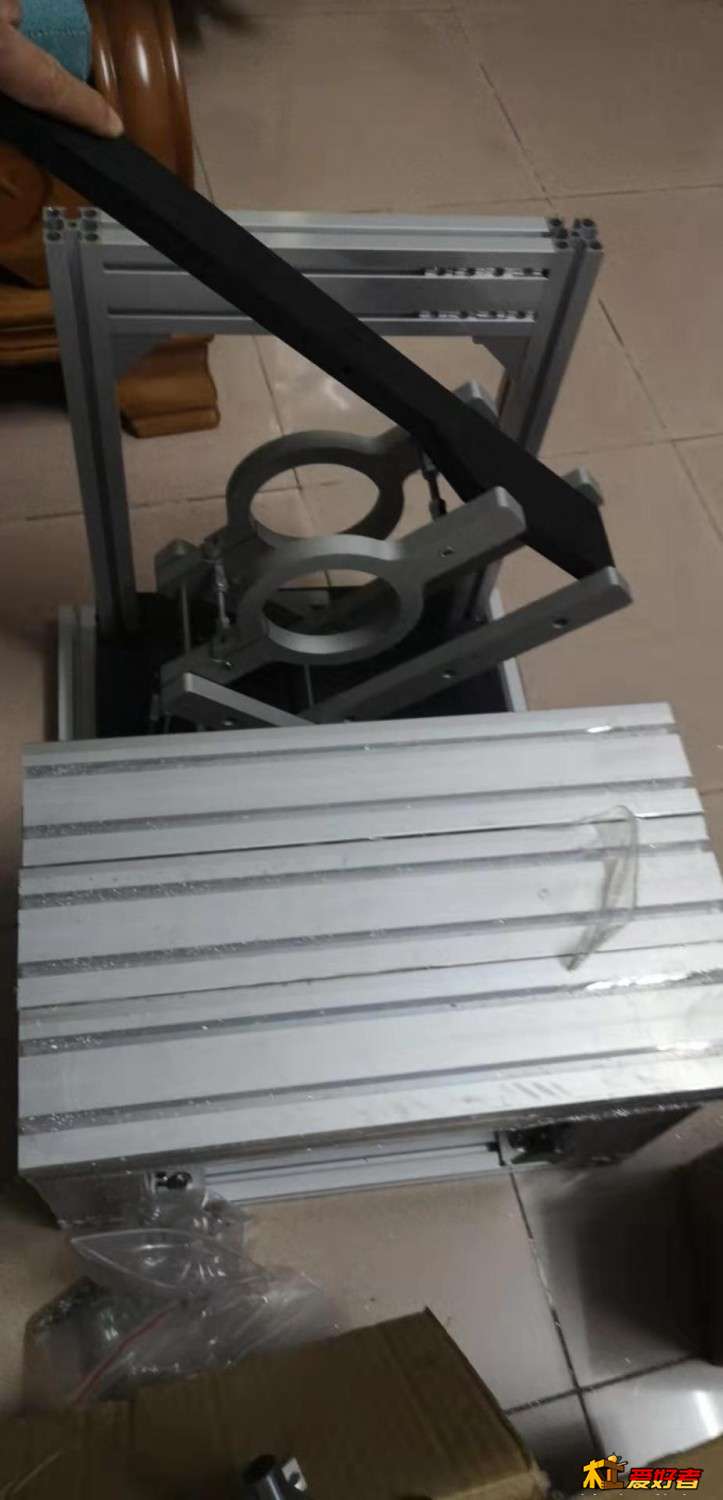

有点空闲时间,就抓紧安装组合。有点雏形了。
& d, _( g) Y3 M8 h: J9 N 18.jpg 4 r/ [8 ]) F# }5 ^8 r; q. \6 l9 t

$ ^' P) Z: K" I3 Y" K. c1 s5 ?6 ] 19.jpg % H. _- m+ J* a3 j) y- U. P
+ L$ x% t) n+ u1 [9 |
! a2 A' I- \& U9 g
, h$ I2 [2 s7 b
 楼主| 发表于 2020-2-13 23:56:12 | 显示全部楼层
疫情啥时候结束啊!!!还差几个配件,没办法出去买
发表于 2020-2-14 00:29:31 | 显示全部楼层
等你大作啊。楼猪!!
& K' D* E, {: j0 ]- }5 v  S/ z' t. P* D5 r8 p7 D0 z* I- o" X
加油!加油!
 楼主| 发表于 2020-3-4 21:39:48 | 显示全部楼层
本帖最后由 mdflyy 于 2020-3-4 21:43 编辑 % c# `( |1 \1 |* w2 r, N* }5 h
+ d( A4 q7 w- t- x9 k

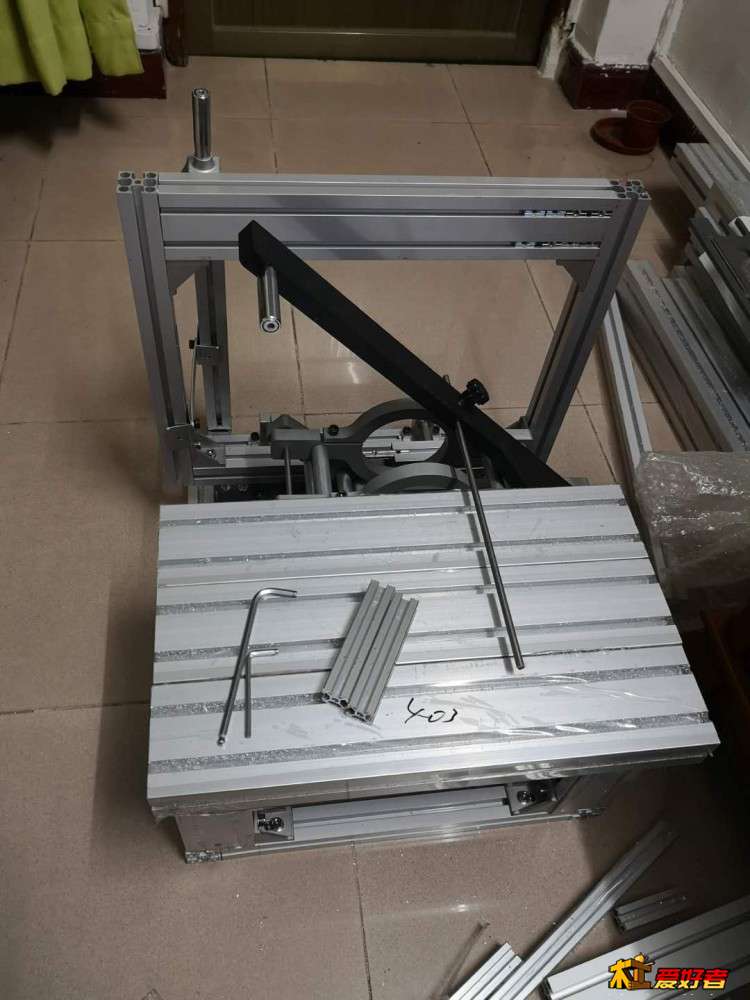

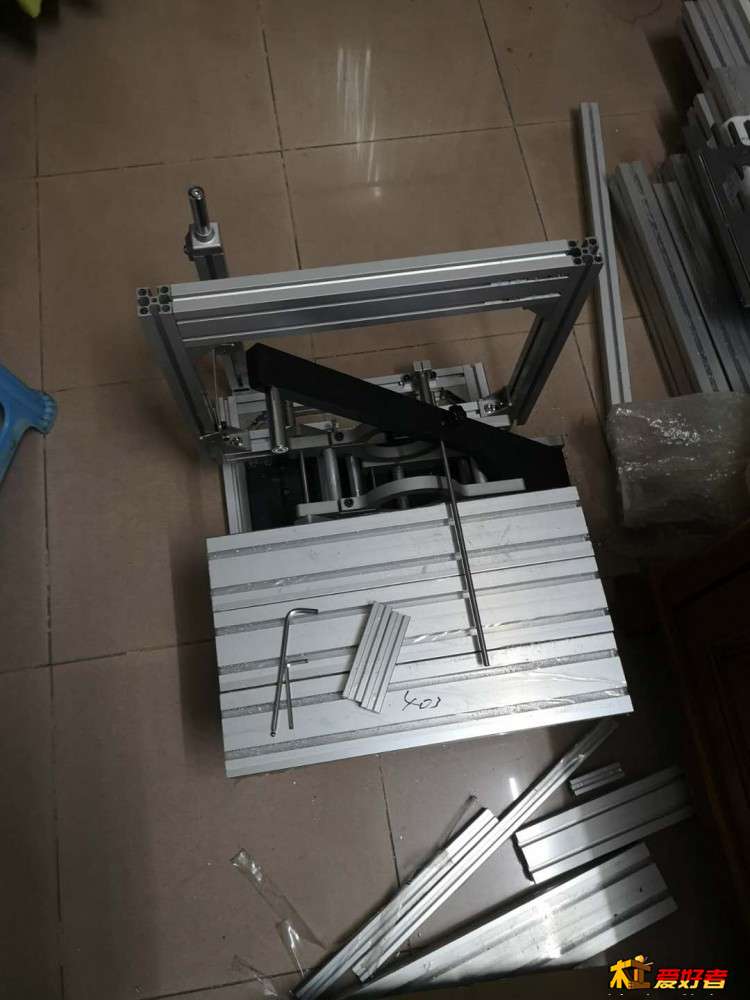

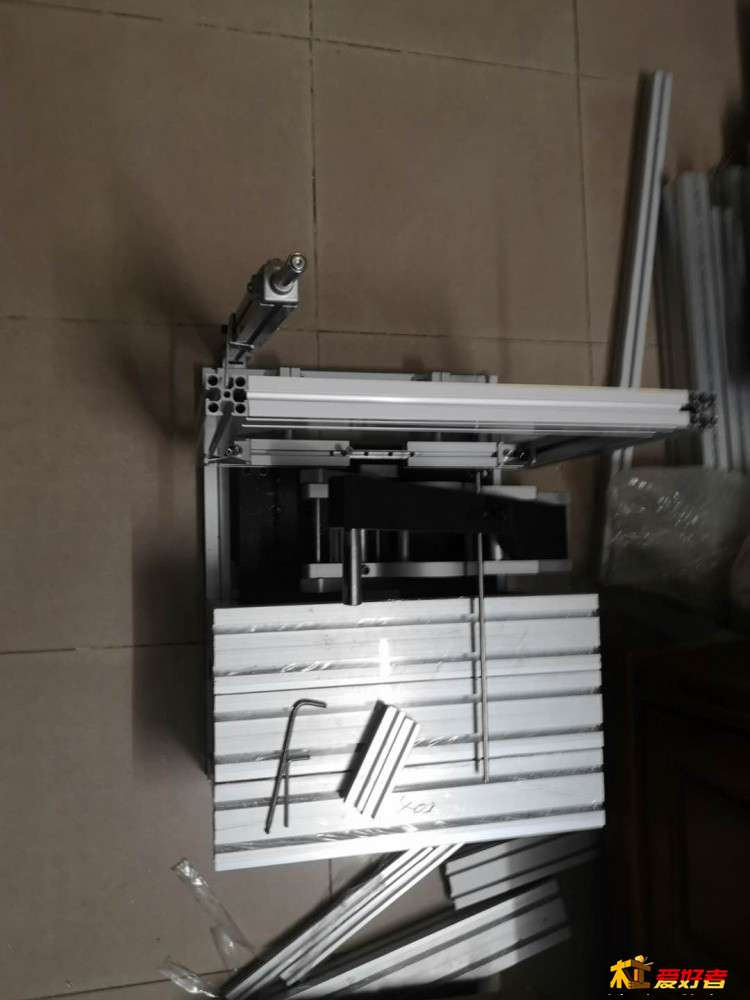

终于制作完成了。费了不少劲。主要是中间的连接螺母柱,没有成品,网购了一米外径16mm、内径5毫米的铝管,截成匹配的长度,手工攻丝而成。插上一根细光轴,前后推拉,查看最大进深的误差,还行,从最远端推到最近端,误差不到半个毫米,加工榫卯时,折算到榫卯上,应该小于0.1个毫米。当然,如果电木铣同心度不高,会加大加工误差。成品如下:
; x1 v/ \  `/ K' } 微信图片_20200304213409.jpg - l5 N# Q( y5 ?
) y# t' K! k$ {1 z1 j" ^" G; y
微信图片_20200304213425.jpg ! F/ i% j8 g  U' [% \

# J# S0 u) n/ T) p5 k; w; i" c3 b: m* T- S! Q: N4 Q
; B( b( i+ [! y. u/ j
  j# J! i! p( |% ^9 Z0 g! y

7 f; u1 y4 `( B( J2 `9 g( P& k0 d5 n7 P" \$ T( o- H( w
 楼主| 发表于 2020-3-4 21:44:58 | 显示全部楼层
mdflyy 发表于 2020-3-4 21:39' j8 H' i  {- [' m2 ^! d
终于制作完成了。费了不少劲。主要是中间的连接螺母柱,没有成品,网购了一米外径16mm、内径5毫米的铝管, ...
$ w- `2 X) i* j
还没有加装电木铣测试,因为在楼上怕吵到邻居,等到了周末,装上修边机小试一把。
& d  t* X- G4 h
7 m" g, D: p. L' m! N% ^; O5 D
发表于 2020-3-10 17:54:20 | 显示全部楼层
请问楼主可以提供图纸吗?万分感谢,我也想做一个。
 楼主| 发表于 2020-3-10 19:59:02 | 显示全部楼层
本帖最后由 mdflyy 于 2020-3-10 20:00 编辑 / ~" Y7 ]0 p) D5 R1 N3 H
阿俊在路上 发表于 2020-3-10 17:54
5 K3 v2 n7 c' Y请问楼主可以提供图纸吗?万分感谢,我也想做一个。
( v/ V* Q9 Y. A" k+ R
我只画了一个摇架的图纸,其它的都是估计着做的。我把这个摇架的图纸发上来吧。我的是这个尺寸加工的,其它部位的尺寸,你到那啥宝上去搜pantorouter或者马蒂斯,就可以它们的一些尺寸参数,估计着,就可以加工了! X5 N  ?: \$ Z" q. J* V" }

! o; A+ _: E5 j6 m8 L* f( O
9 j- g3 p/ N1 ?# D- f

摇架平面图(2010格式).dwg

137.66 KB, 下载次数: 4, 下载积分: 刨花 -10

autocad摇架图

 楼主| 发表于 2020-3-10 20:38:59 | 显示全部楼层
sha_hong 发表于 2020-1-5 19:451 \! c( ~3 d( i5 _' C: C, x
不知道直接买一台仿形铣改造成不成。。。。。
, @5 |- s* F: Y+ J! `
如果是DIY制作,不建议去买,有点儿贵,两千多元哪。
发表于 2024-1-1 22:15:17 | 显示全部楼层
图纸下载不了
4 K7 |/ D3 @6 g  w/ e3 Y" }4 q3 j
发表于 2025-1-28 01:12:40 来自手机 | 显示全部楼层
不错不错不错不错不错
