【新手入门】自制简易小书桌（附图纸）

nsnail

自行设计了一个双抽屉小书桌，大小800x500，造型简单实用，适合新手入门练习。
由于是第一次制作书桌，也不知道结构合不合理，请大家点评下。

附件中是sketchup图纸。

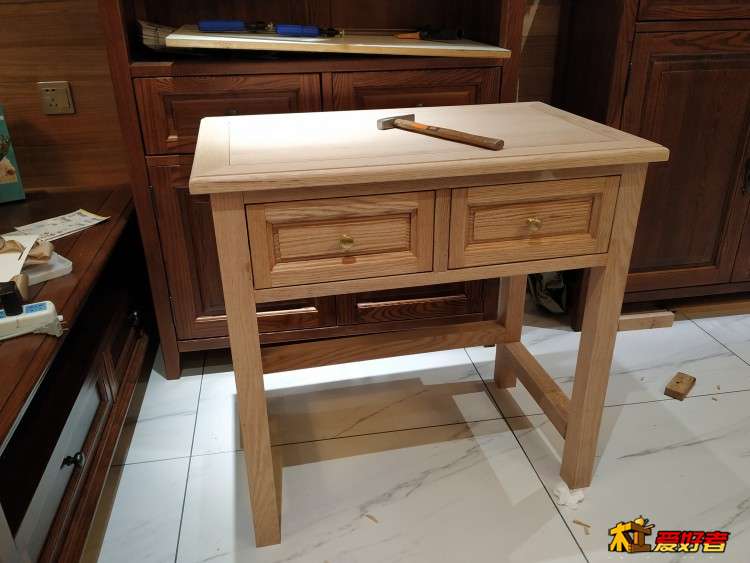

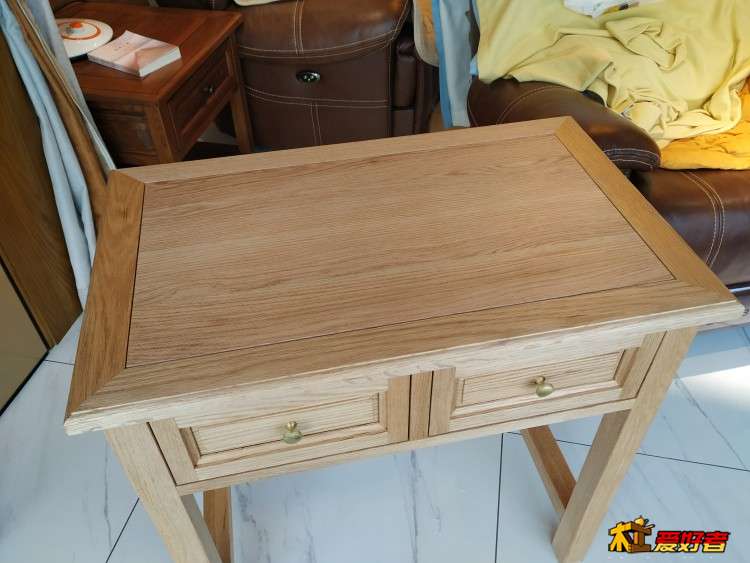

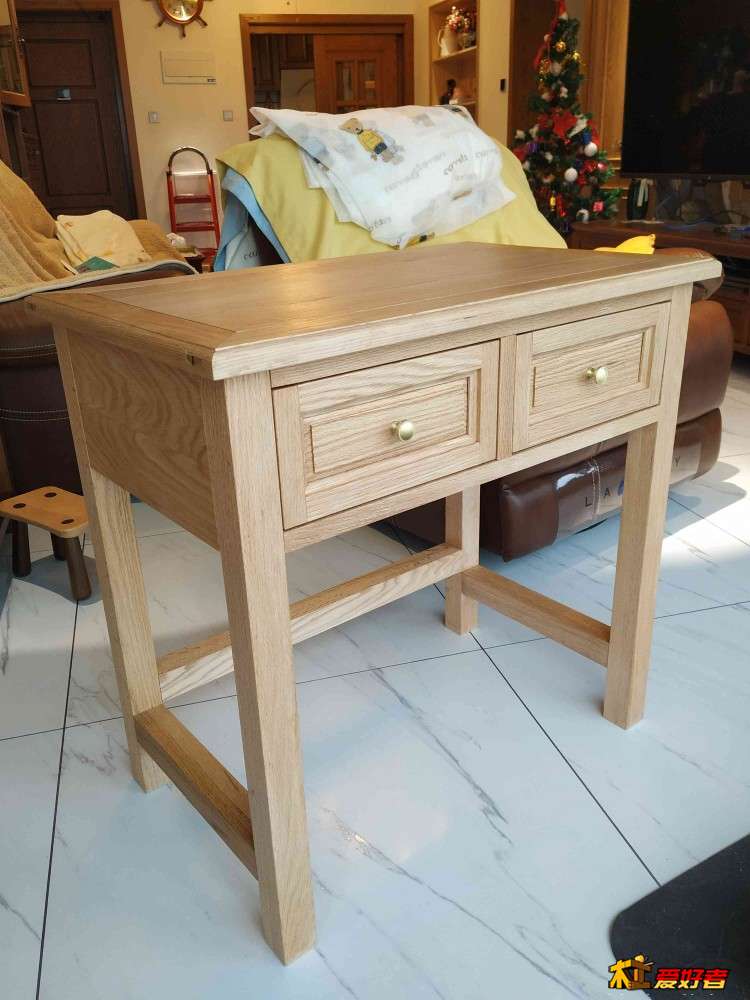

先看看完工效果图：

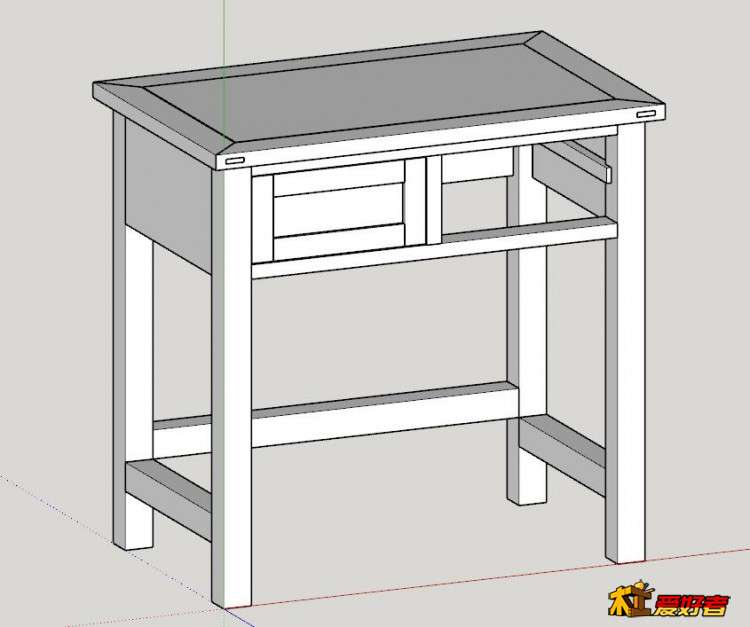

图纸分解：

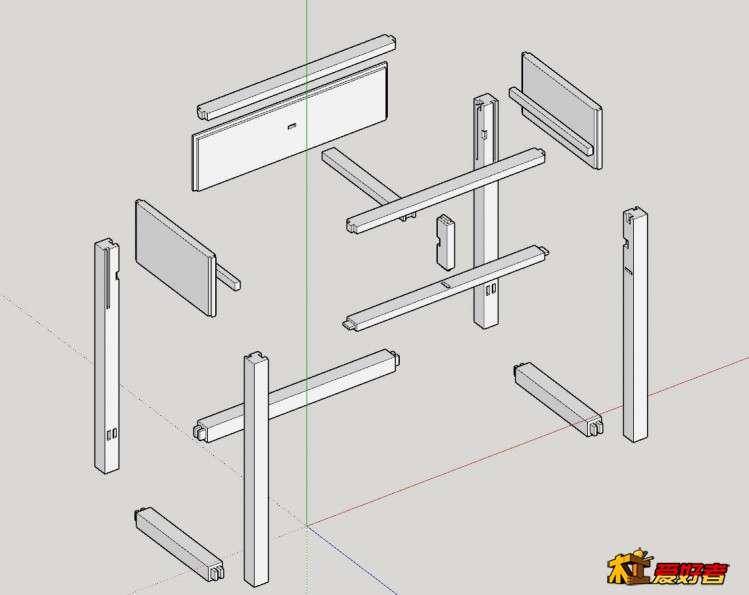

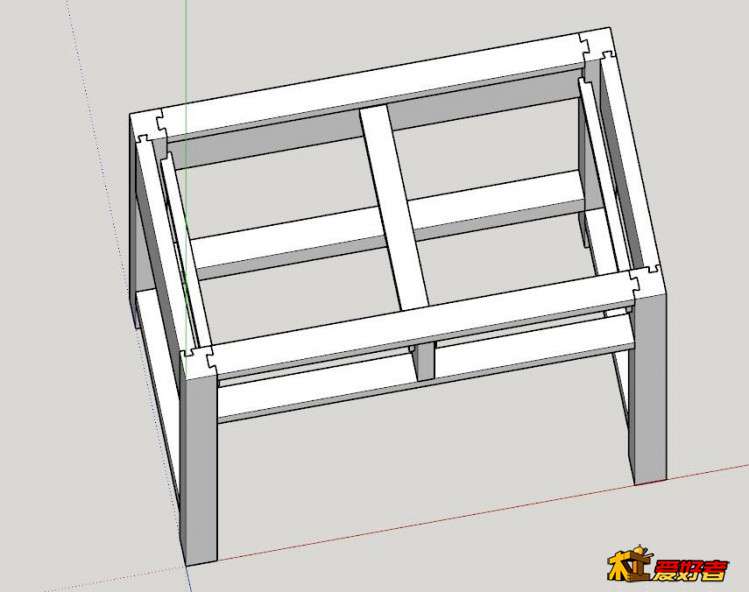

主体框架：

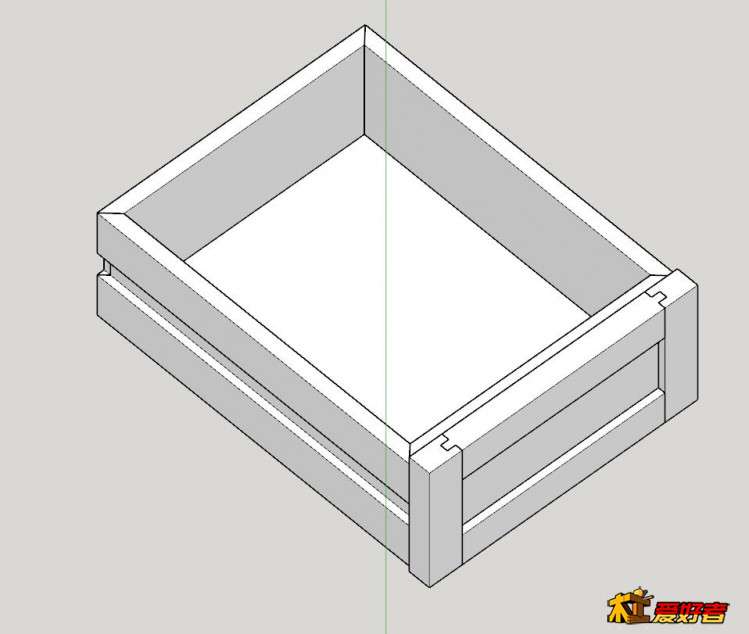

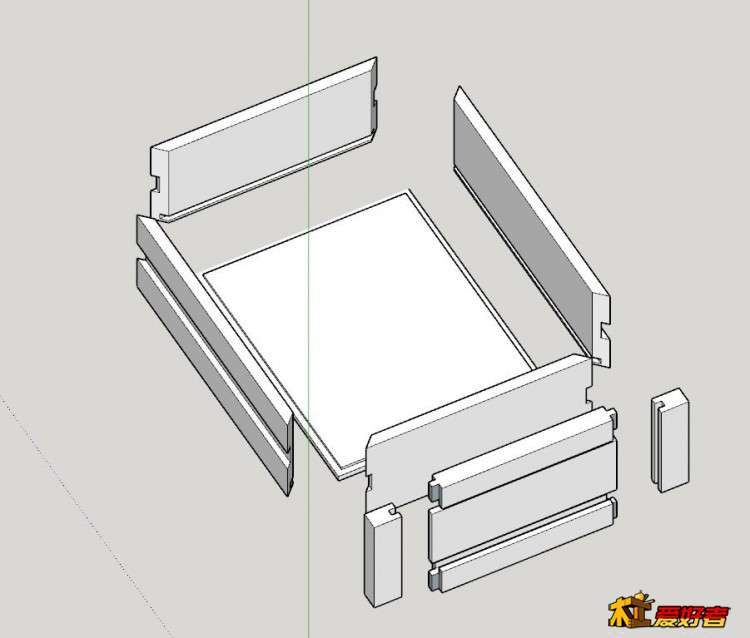

抽屉

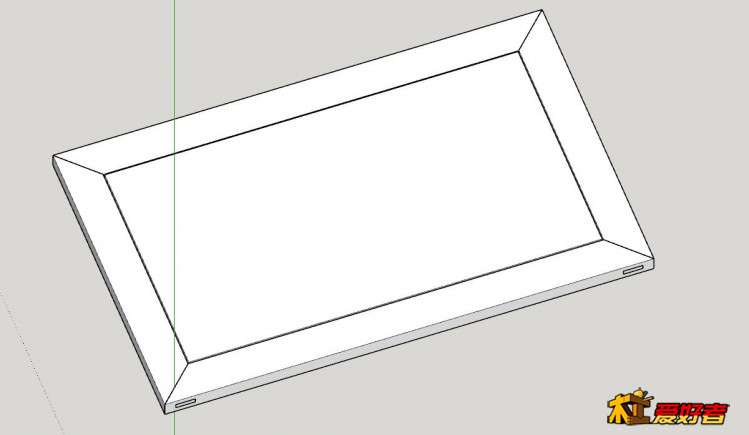

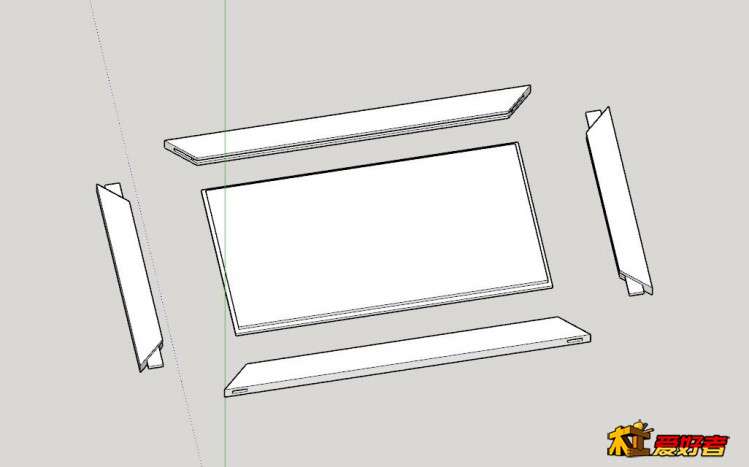

桌面





材料： 除抽屉盒（新西兰松）之外，均为红橡木。

桌腿：49x49mm方料， 由2根4/4英寸厚毛料叠加成。












侧板，背板，以及其他撑杆 是25mm厚度。

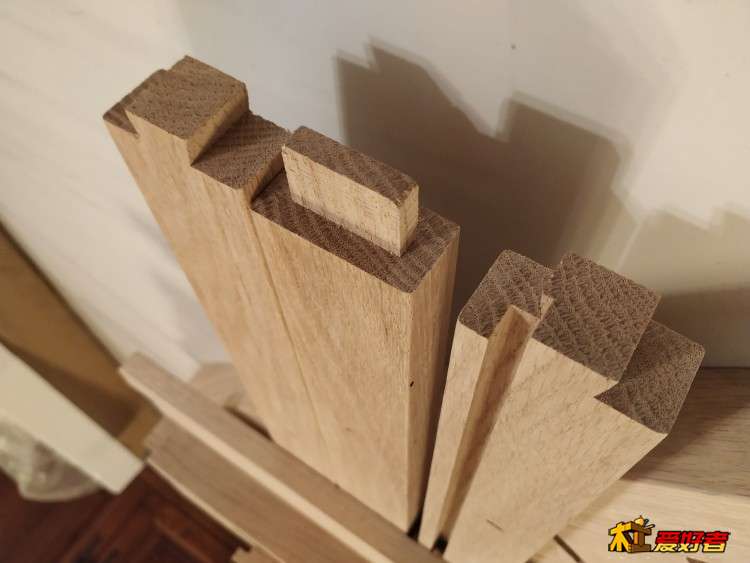

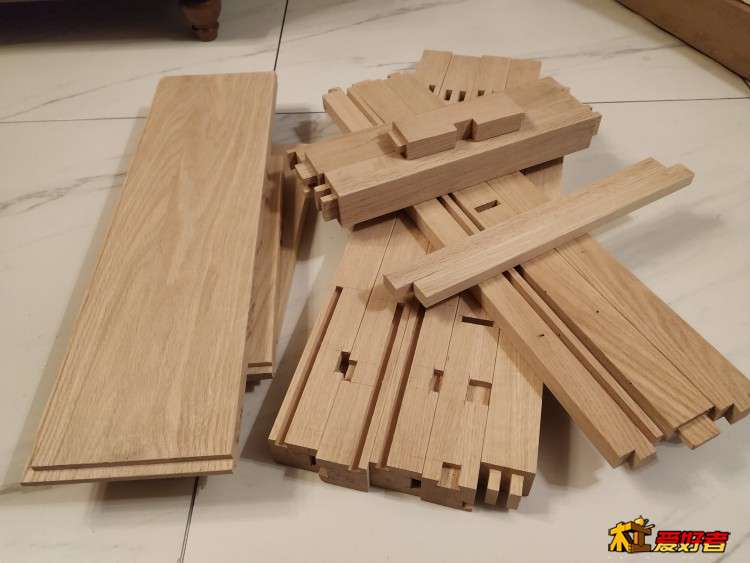

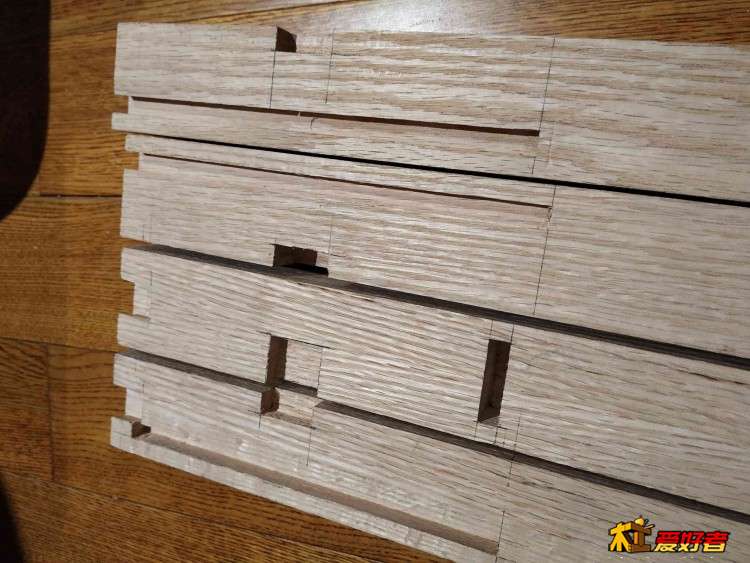

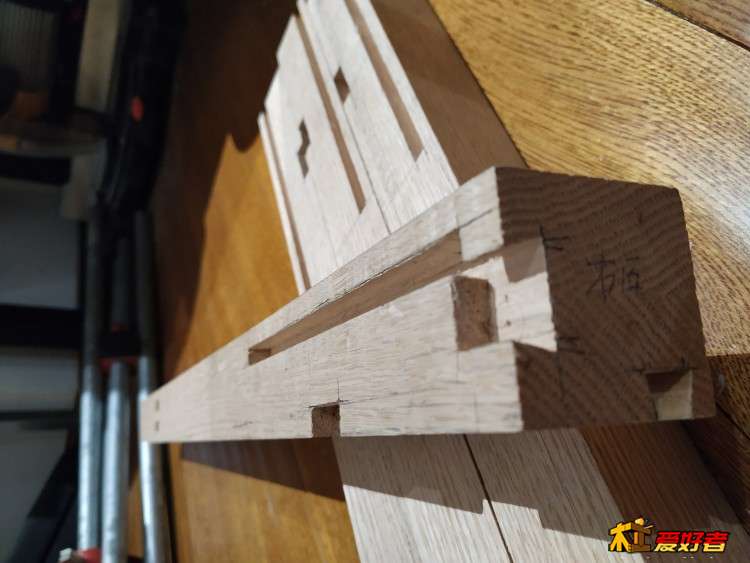

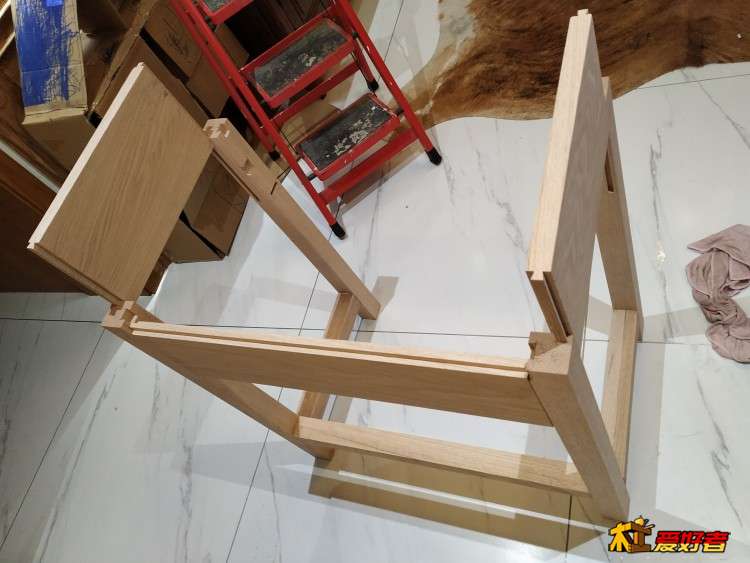

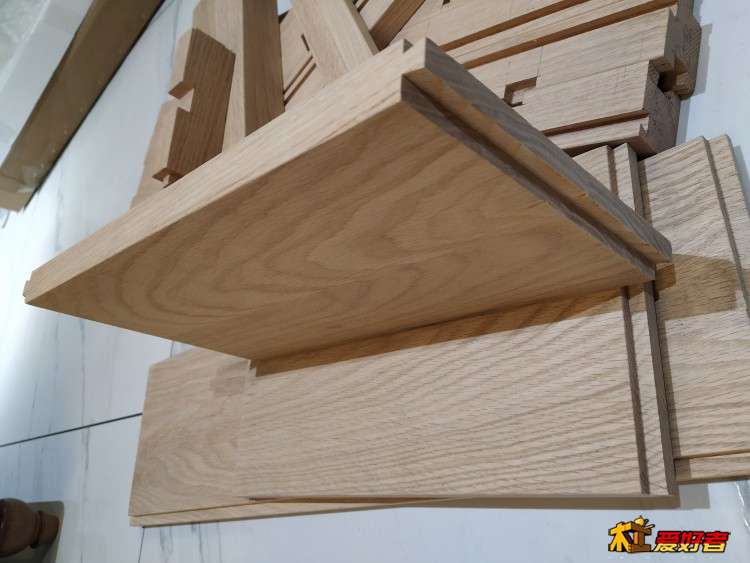

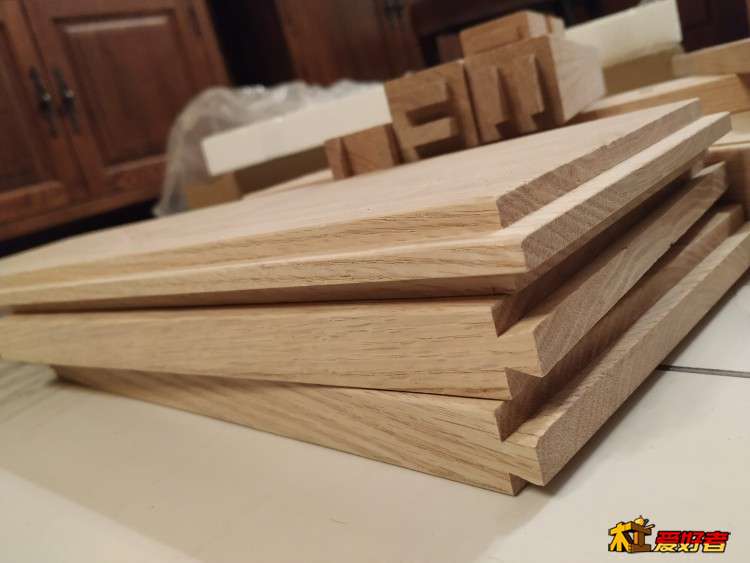

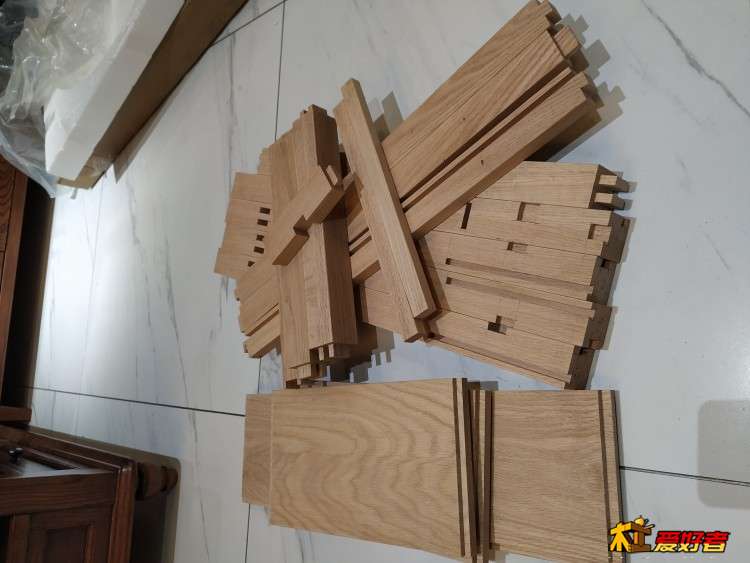

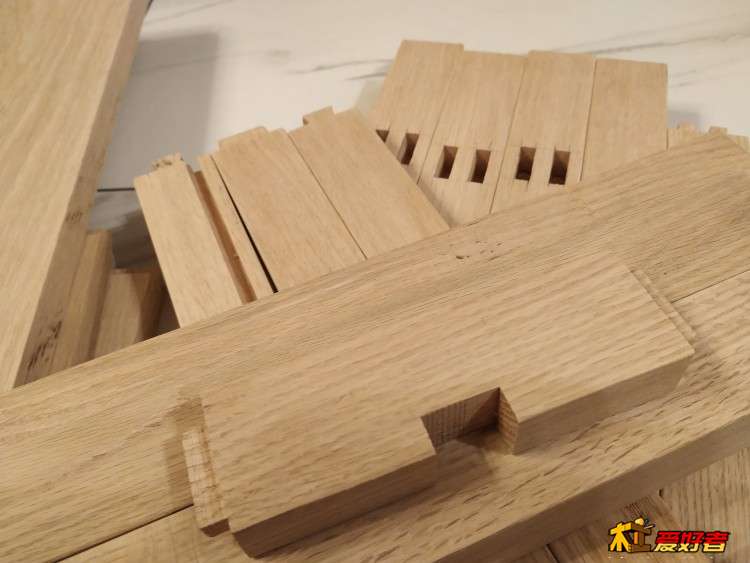

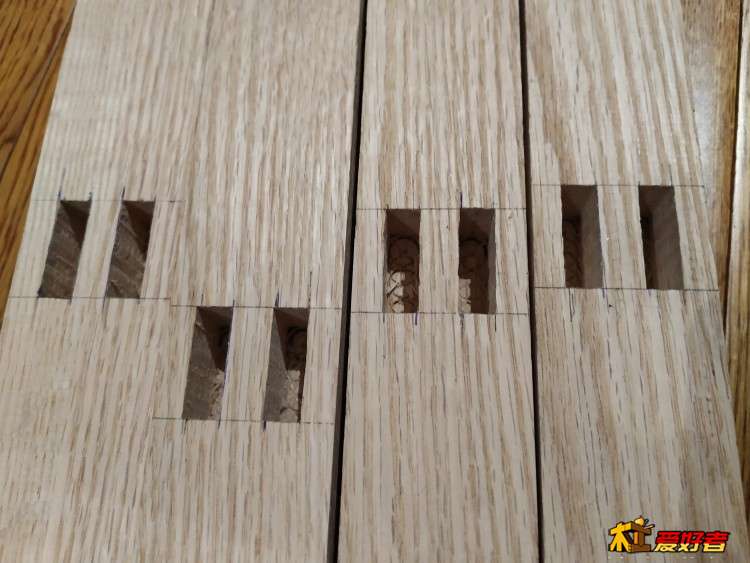

框架加工完成，全家福：

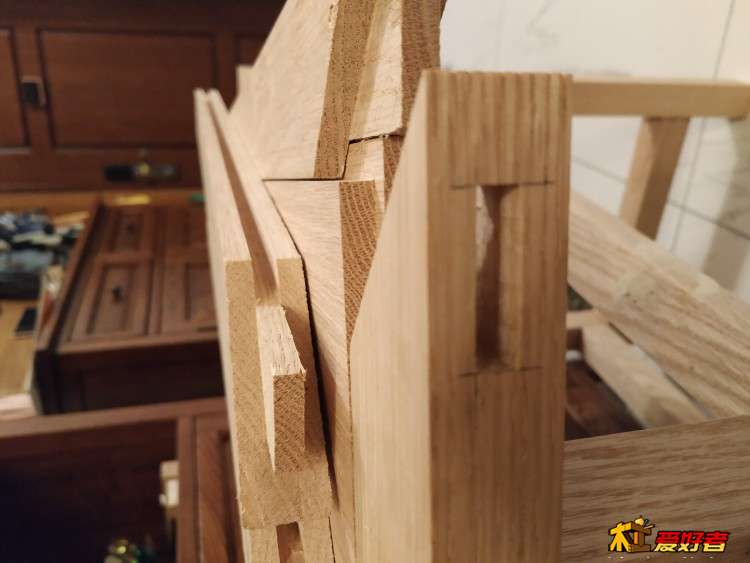

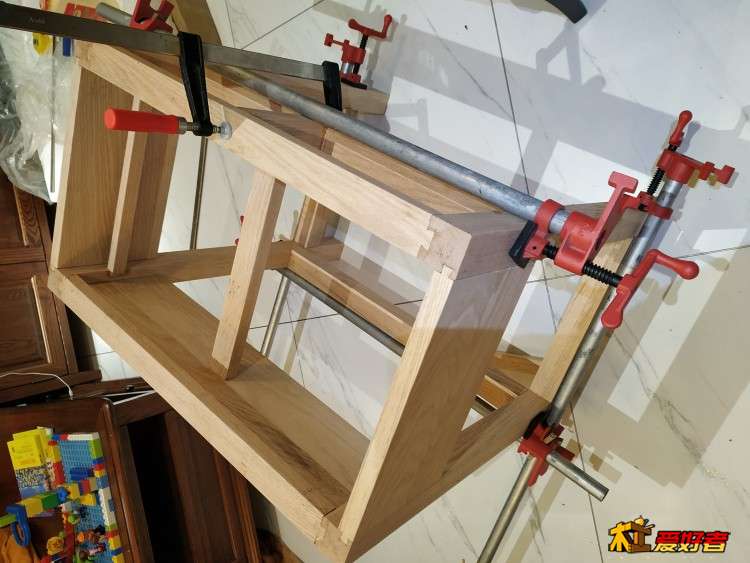

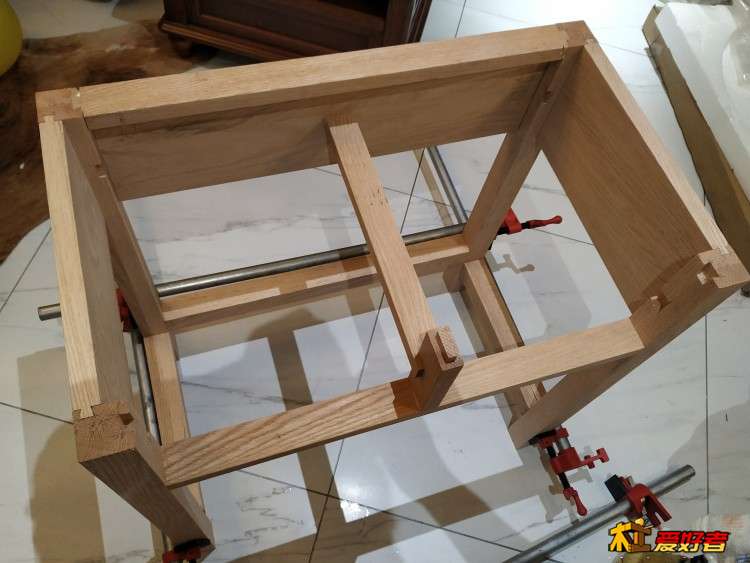

上胶组装：

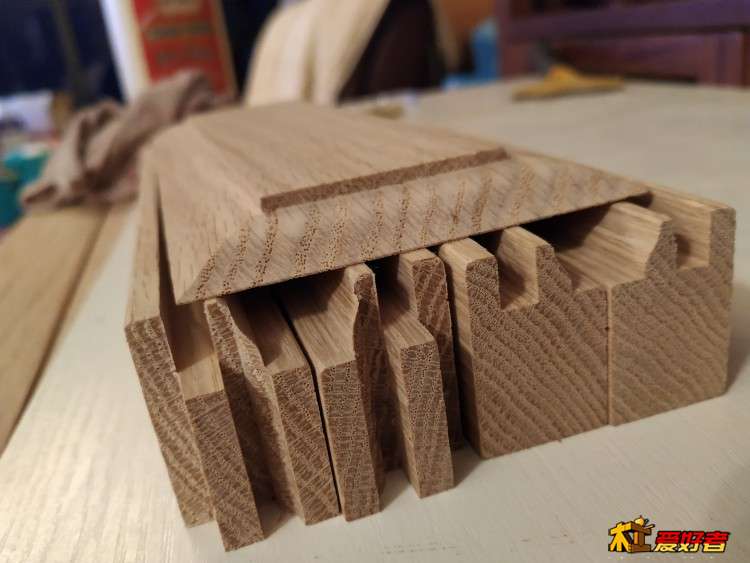

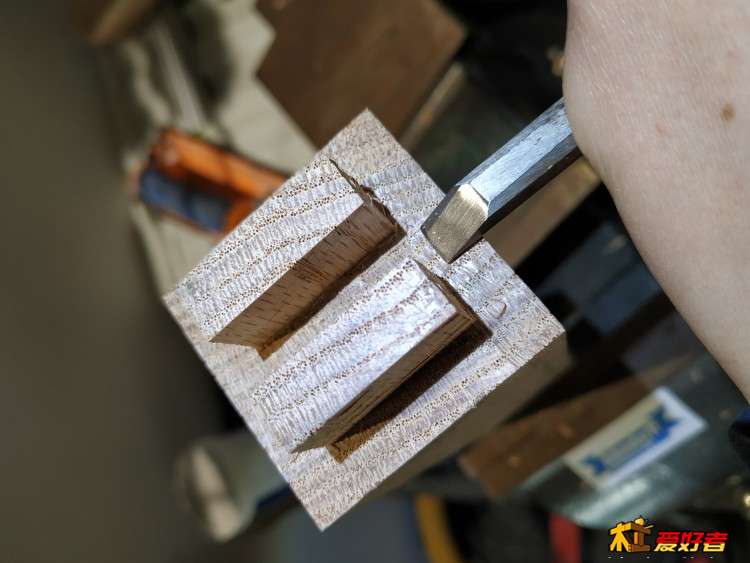

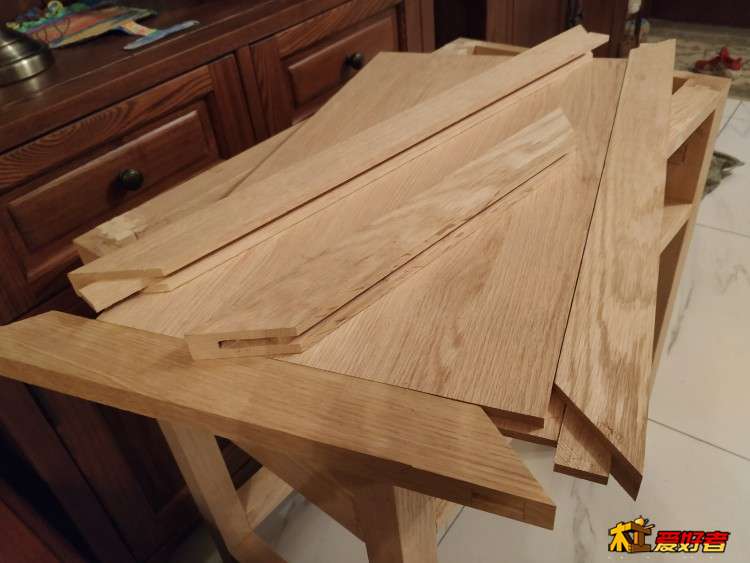

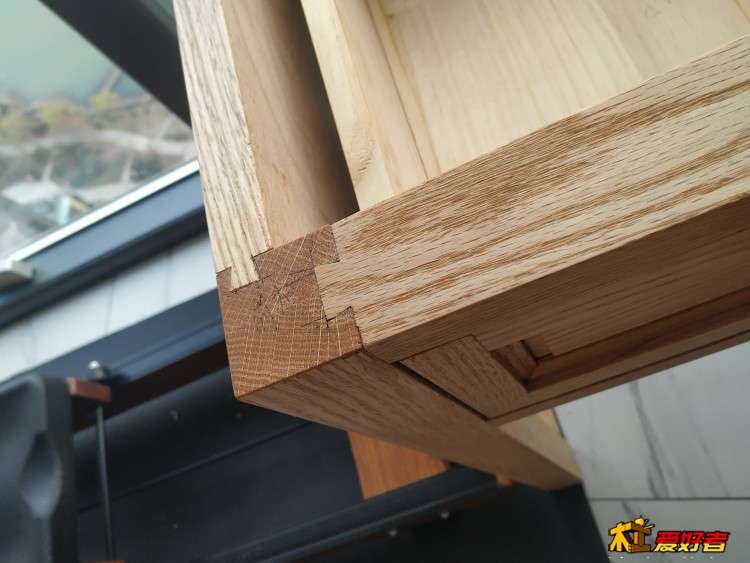

开始制作桌面， 也是25mm厚度

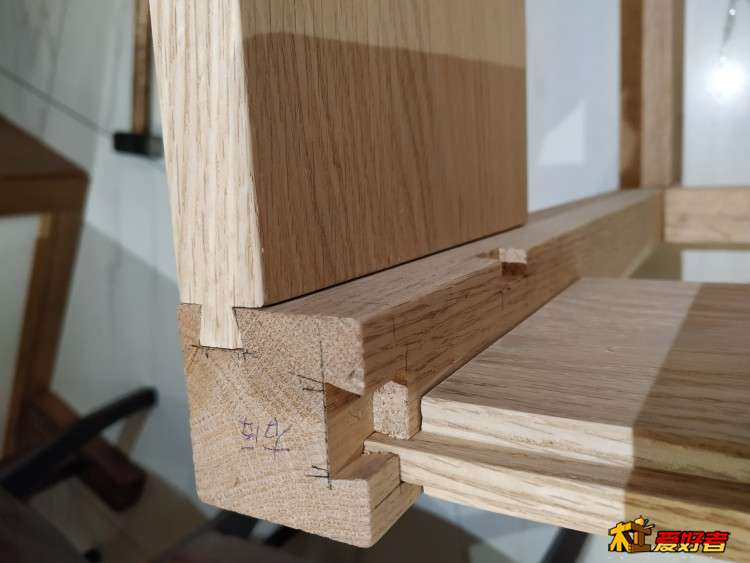

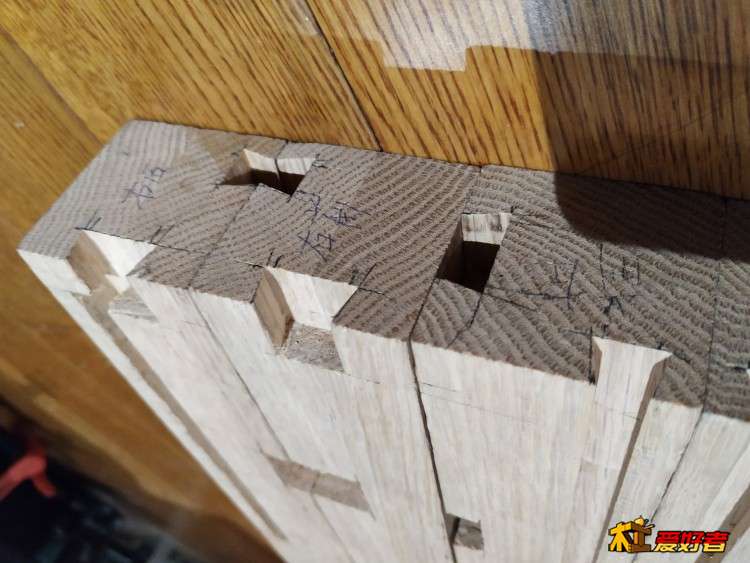

这里开槽要避开榫头。

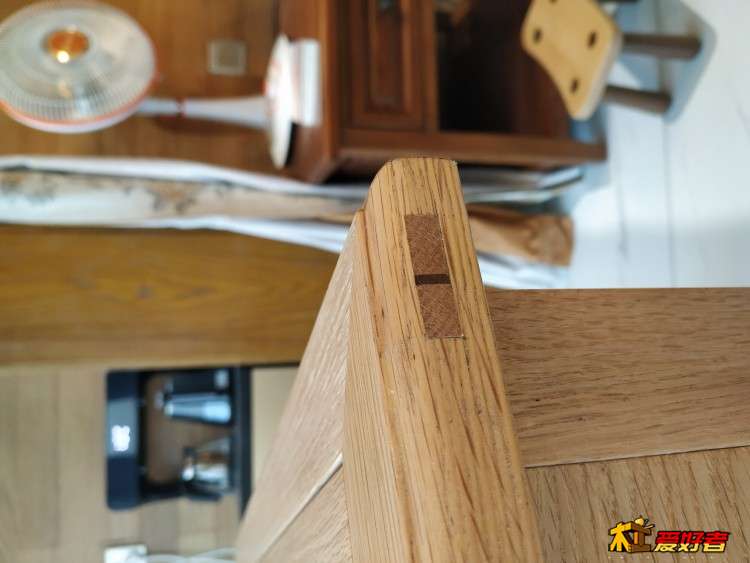

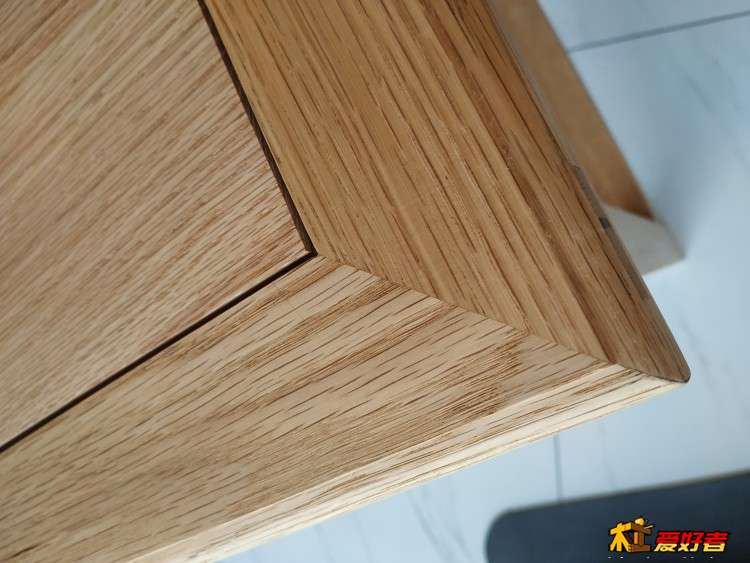

桌面完工，铣边修形：




现在都用胶水了好像这个楔子没意义了吧， 我也不知道。

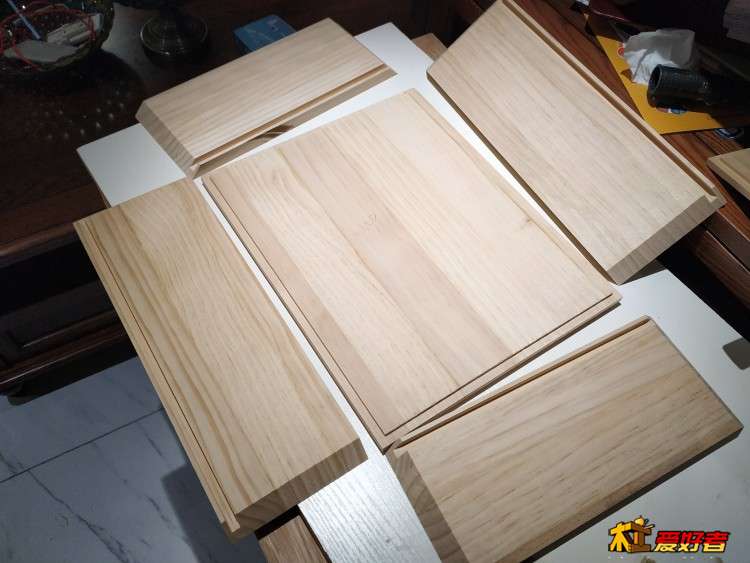

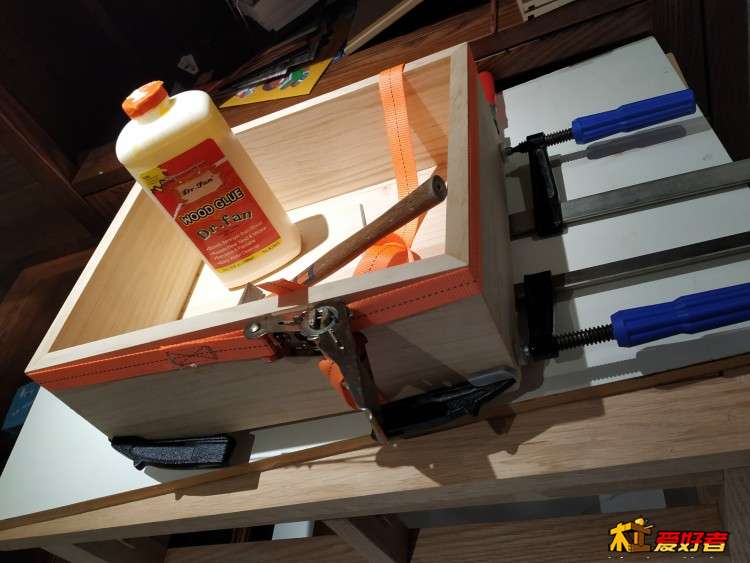

接下来做抽屉盒子：

装修剩了点新西兰松集成板，用上了。可以节省点成本。

两面刨了下，厚度剩16mm。

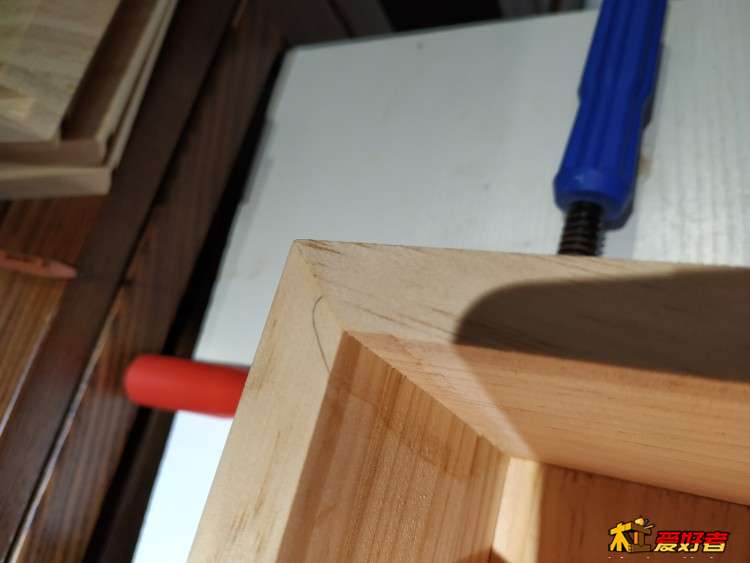

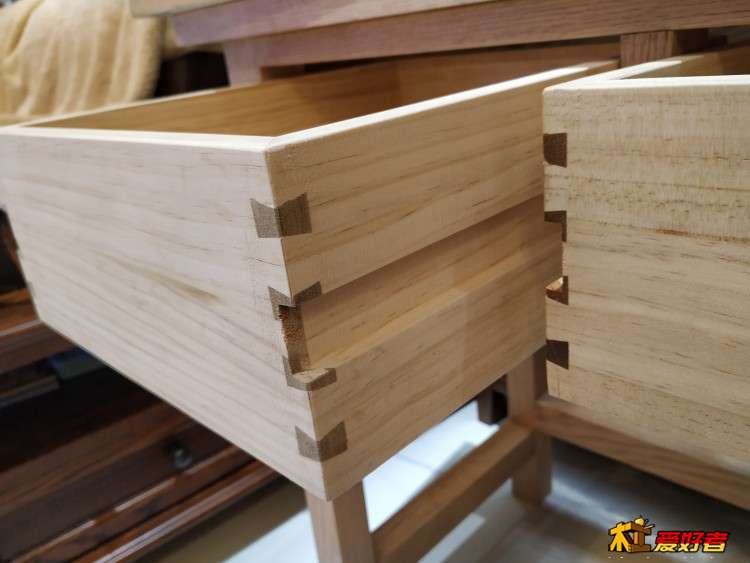

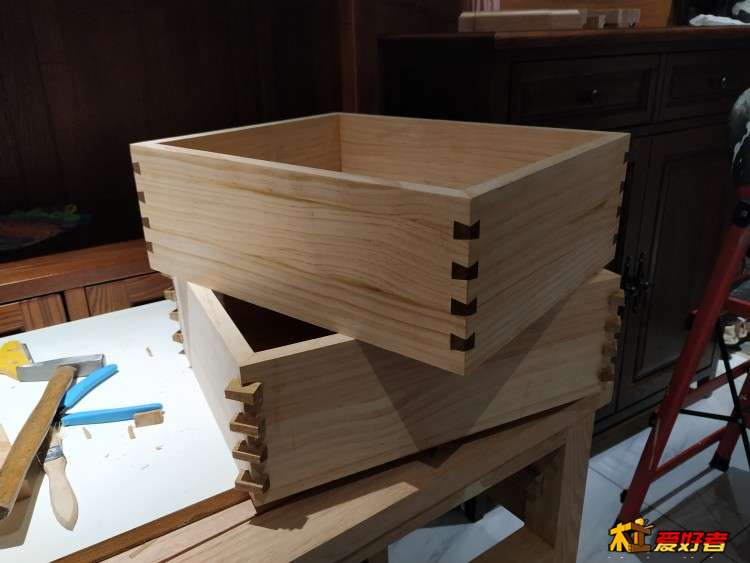

由于没有燕尾榫模板，盒子直角结合处做燕尾榫比较麻烦。 于是做了假燕尾榫。
强度应该没问题吧，现在的木工胶这么厉害。

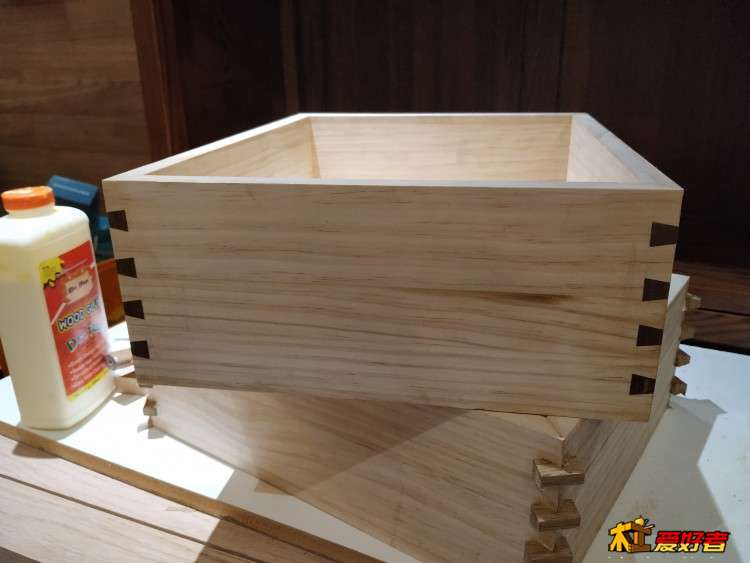

假榫看着也挺好看的：

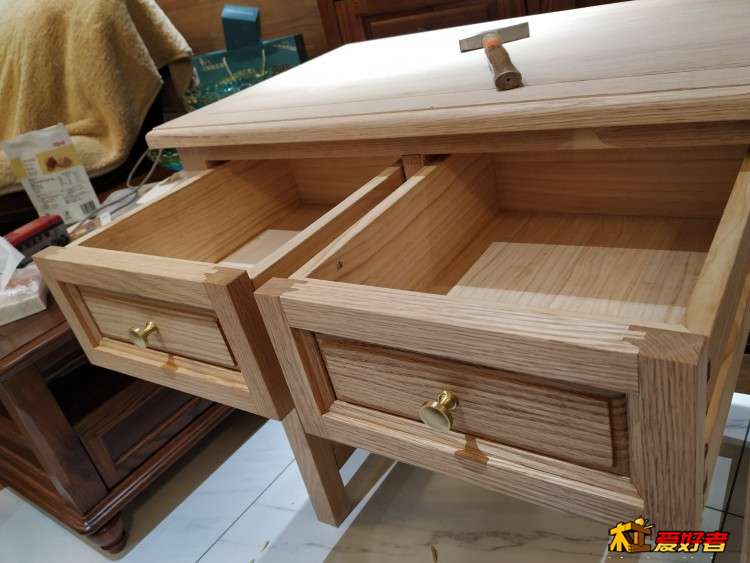

铣出导轨滑槽，装上试试：

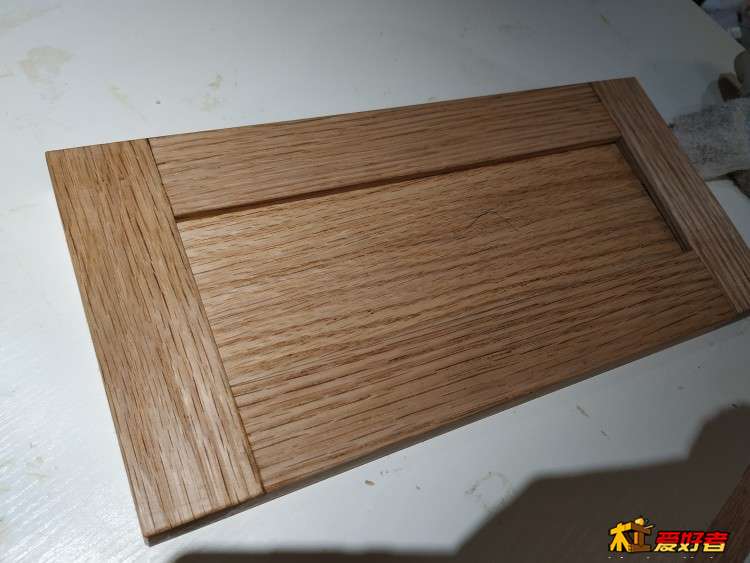

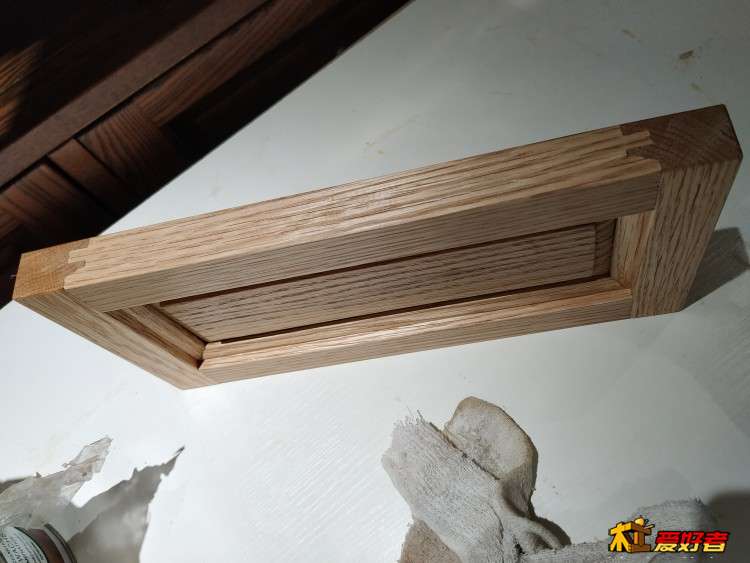

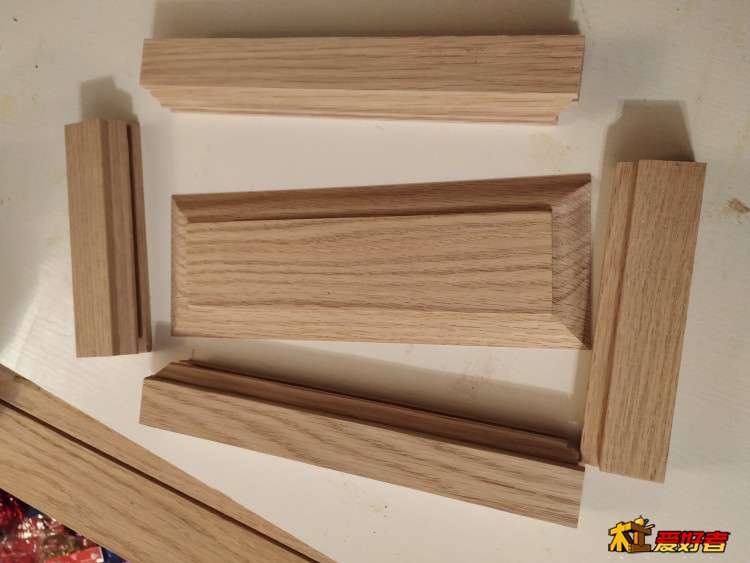

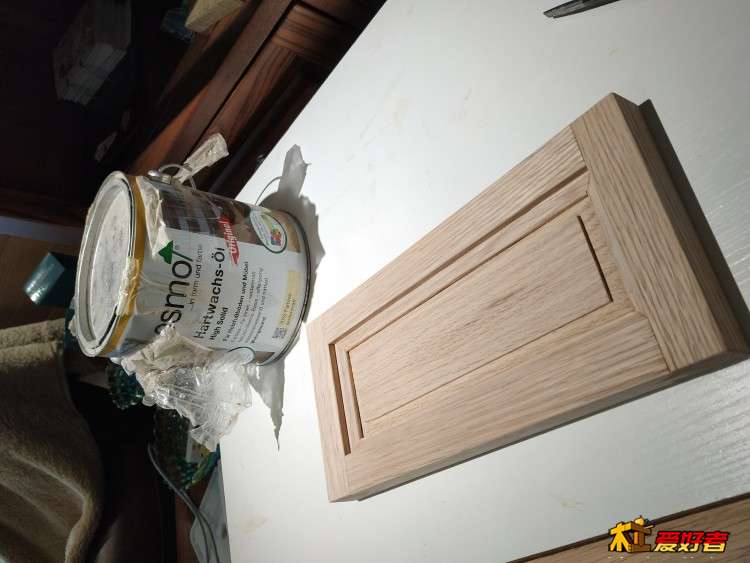

最后就是制作抽屉面板和安装拉手：

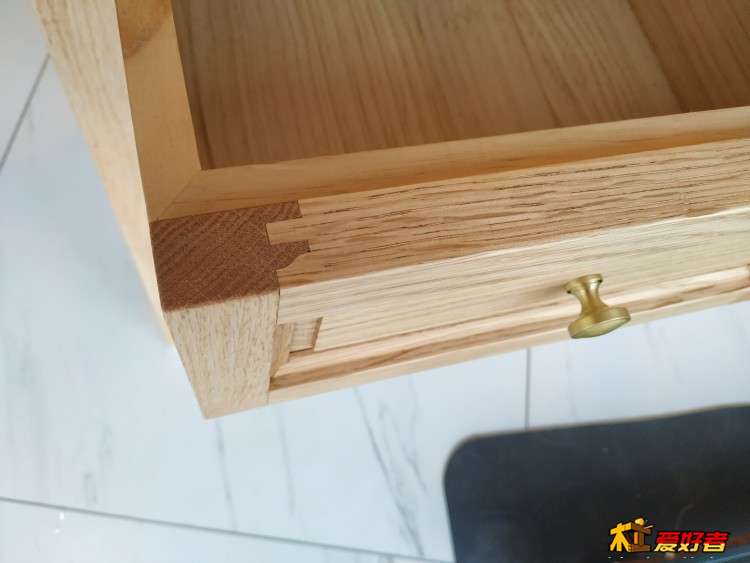

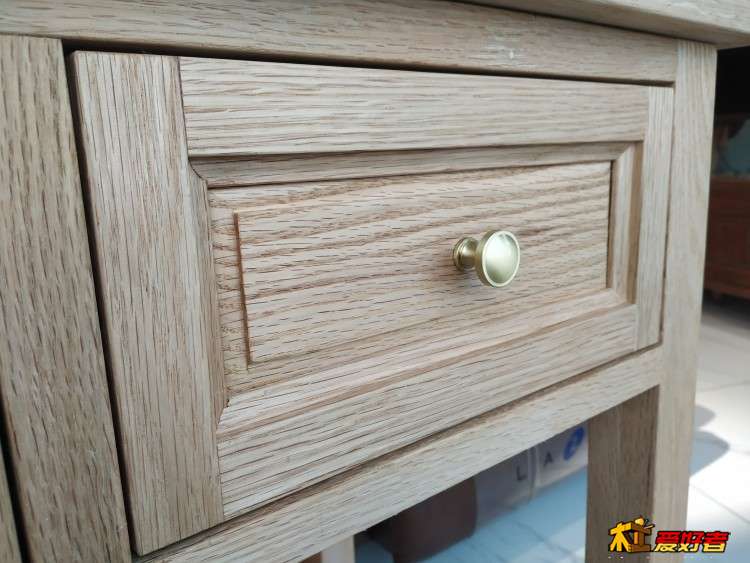

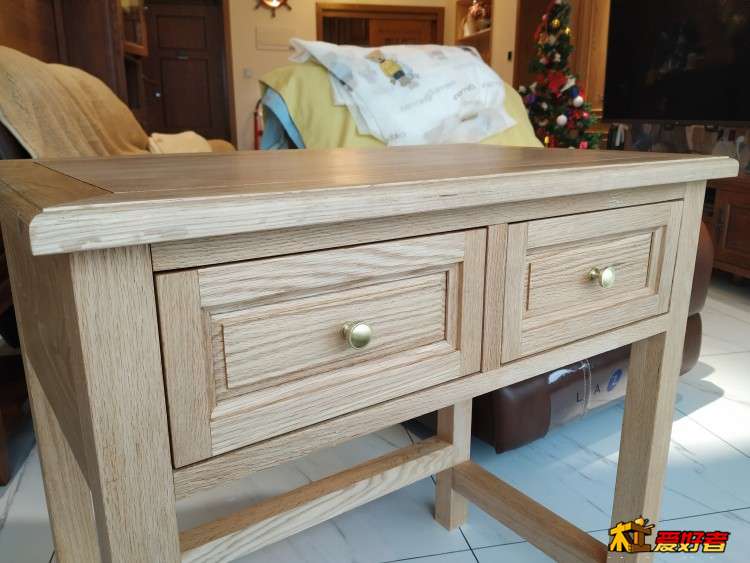

装上面板和黄铜拉手，提升一点档次：

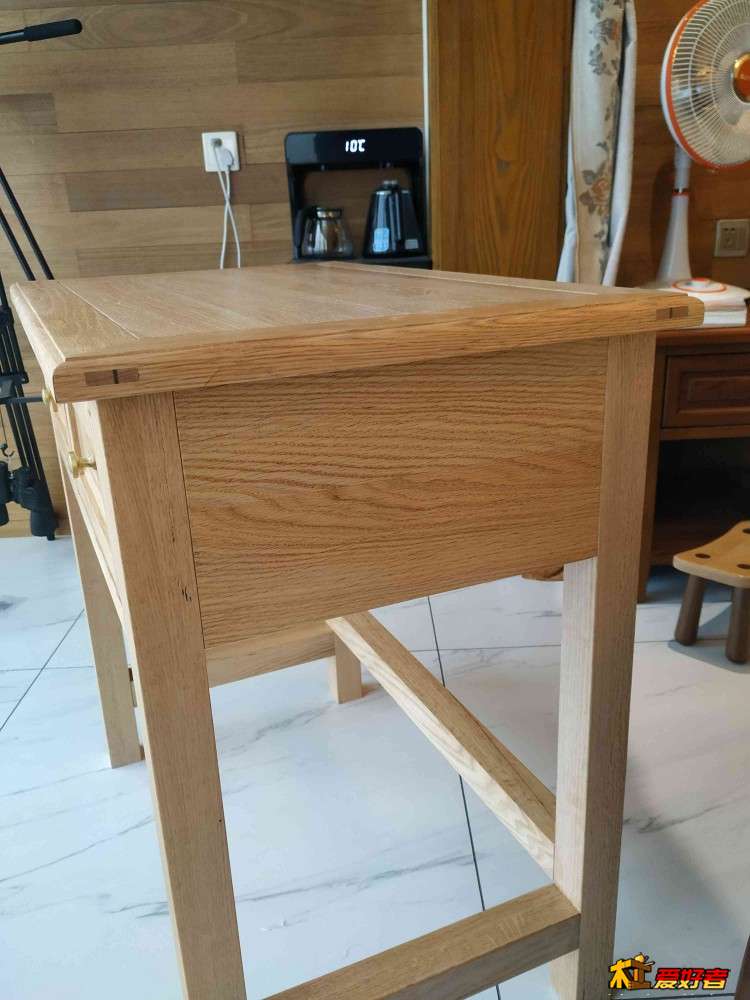

齐活， 最后稍加打磨，涂上2遍木蜡油。 通风晾干，就能快乐的使用了！

nsnail

图纸 在这里

红烧猪蹄

请问你这是白蜡木吗？ 洋名字 ASH？

任冬阳

真心做的好，您的榫头是用什么做出来的

任冬阳

抽屉是用机器做的吧

nsnail

红烧猪蹄 发表于 2019-12-26 19:17
请问你这是白蜡木吗？ 洋名字 ASH？

红橡

Min911

你做那么好、你妈知道吗？

reburn

又是一个神一样的新手

任冬阳

桌面榫头不露出来可以吗，我正在尝试做个小桌子，失败了，做的不怎么合缝

kk118

燕尾榫这种运用 不知强度如何

网络先锋8

留伸缩缝了吗

keymoon

下料可真狠啊！感觉桌那三根杵都不用加，腿再稍微有点形就完美了

c720w

真是漂亮，收藏了。

sunwds

棒实的桌子 将来上面放铸铁cnc都顶得住

木工——小学徒

请问一下，伸缩逢一般留多少？
