自己坐台铸铁的轻型立柱机。不定期更新

往事随风去吧 · 发表于 2019-12-13 11:31:22

古松冬柏发表于 2019-12-13 10:56" _. s: w8 p( e. E* p, U7 J

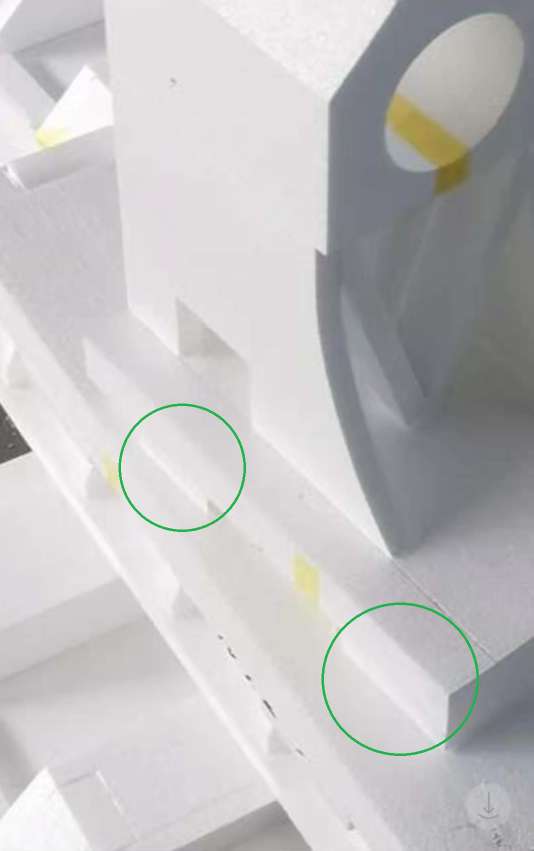

这是白模。不是木型。木型成本太高。我自己是做木型的。这个我是摆好后拍照的。都是分开的。

笑个锅铲

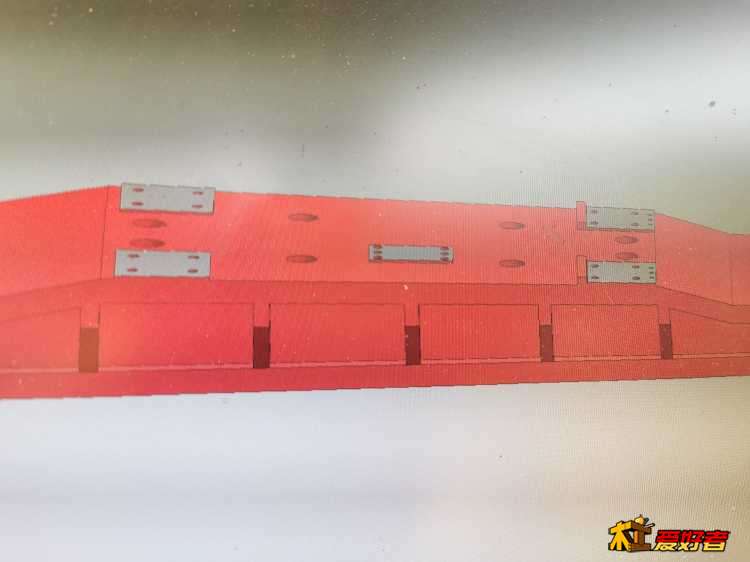

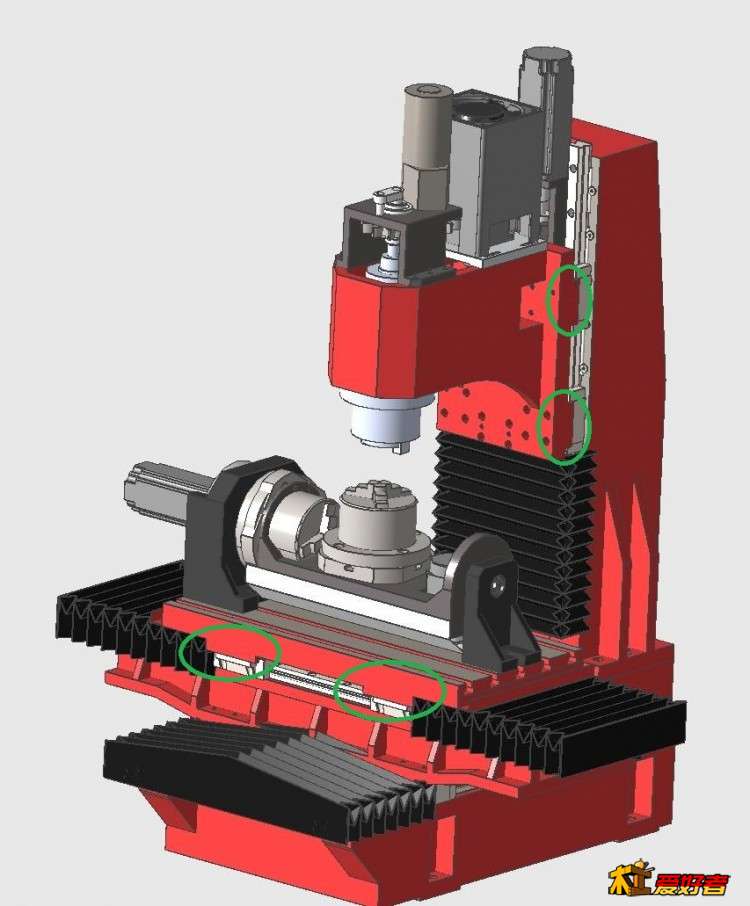

我上面问你的意思是，三维图上看，滑块的靠山或者叫挡墙都是一体铸造的，开模是不是也是如此？你贴一个三维分解图干嘛。

因为你白模照片不怎么看得出来，这个也算设计上的亮点了。

古松冬柏 · 发表于 2019-12-13 11:43:19

往事随风去吧发表于 2019-12-13 11:316 i; L6 A: f" z9 D$ Q# v! K2 L
笑个锅铲. Z0 u: r9 ~$ _5 S P V1 M* a

' [: b9 q3 H$ j' ^2 ?- g
q" ]! b& u" l2 p5 @9 A3 i" K我上面问你的意思是，三维图上看，滑块的靠山或者叫挡墙都是一体铸造的，开模是不是也是如此？你贴一个三维分解图干嘛。. e7 H2 Y9 n/ d3 h$ W! W3 M

# {, ]& D! G5 B) ~$ ^5 D& @4 ]因为你白模照片不怎么看得出来，这个也算设计上的亮点了。

这个问题你是对的。

往事随风去吧 · 发表于 2019-12-13 11:56:16

古松冬柏发表于 2019-12-13 11:43
+ z. ~) ^9 |+ [) G6 ^7 `# @这个问题你是对的。

结果你还是没有回答我

这时放大细看，看得出的，用心造机，设计不错

梁成勇 · 发表于 2019-12-13 11:57:10

在这里感谢每一位回期待中，我也做过木模，没有浇铸条件，没有加工条件

梁成勇 · 发表于 2019-12-13 11:57:31

打错字啦

古松冬柏 · 发表于 2019-12-13 12:31:50

本帖最后由古松冬柏于 2019-12-13 12:34 编辑

往事随风去吧发表于 2019-12-13 11:56
' W5 A+ c* D# P% ^4 O结果你还是没有回答我
/ A+ ~6 k3 Z! u) z/ X( P, Y: ^6 b这时放大细看，看得出的，用心造机，设计不错

回答你了啊三维图上有的我做铸铁毛坯都带上了。你说的靠山我也做了只不过做了单边两个滑块有另外一边的滑块就没有了

古松冬柏 · 发表于 2019-12-13 12:37:04

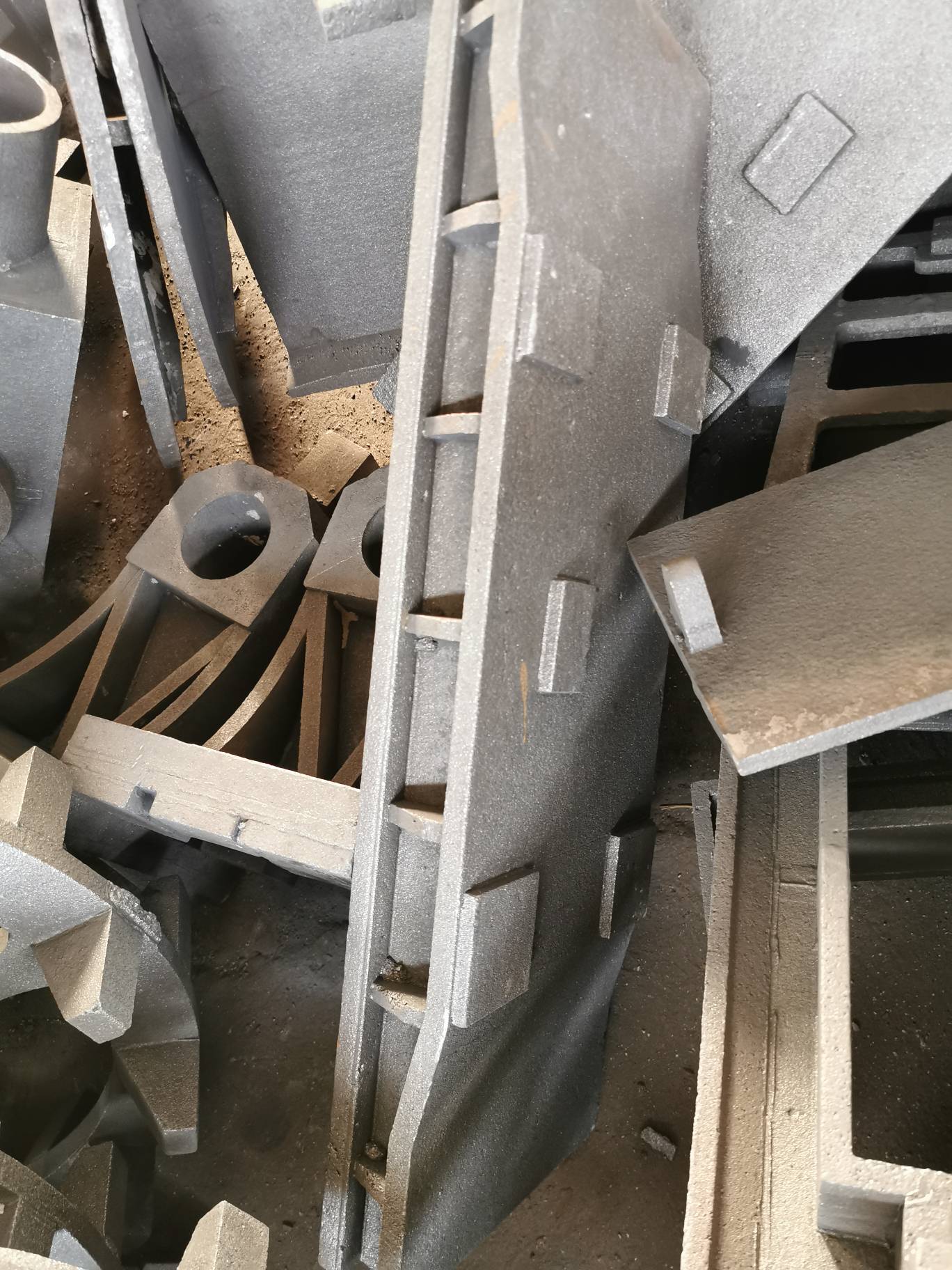

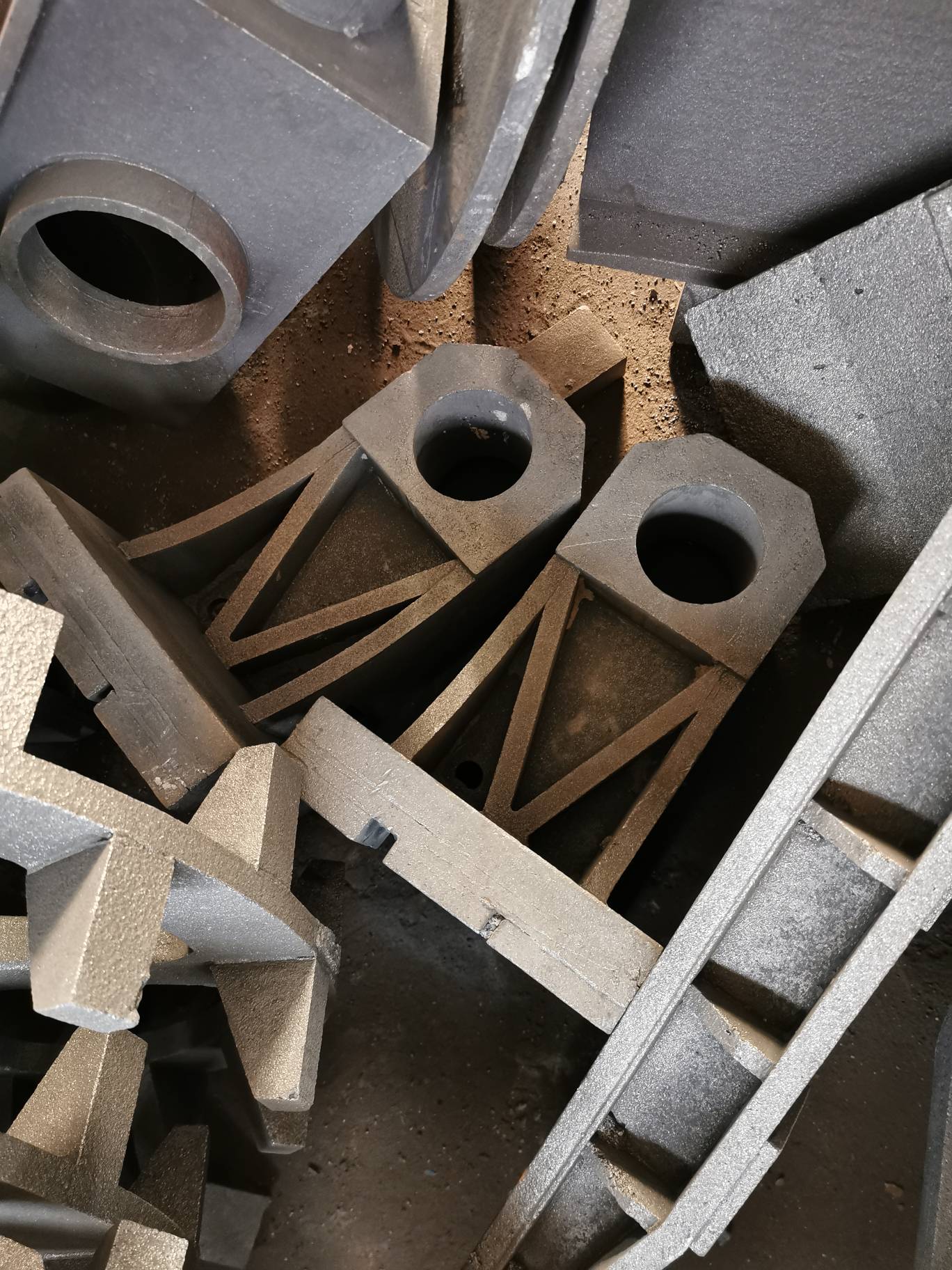

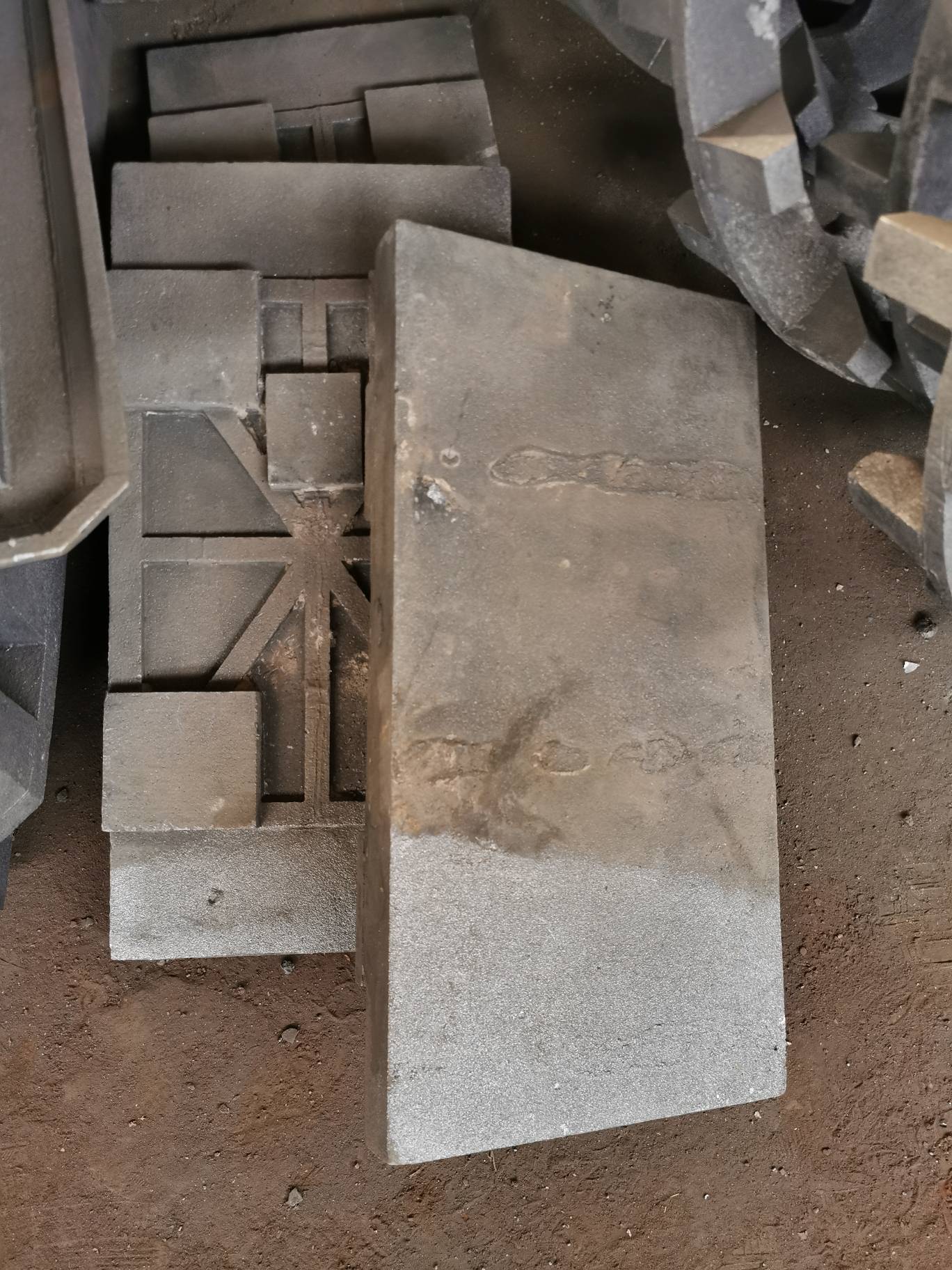

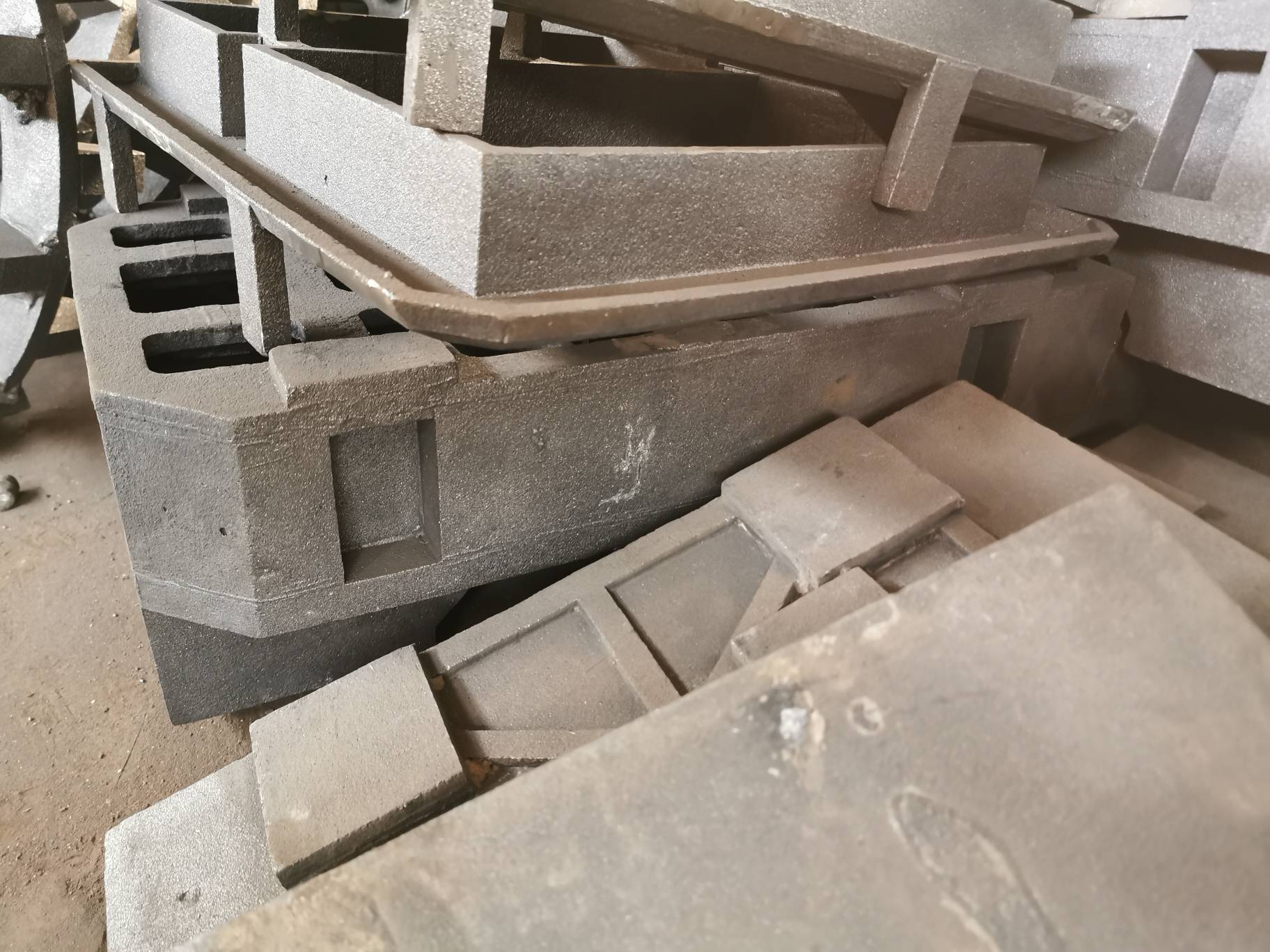

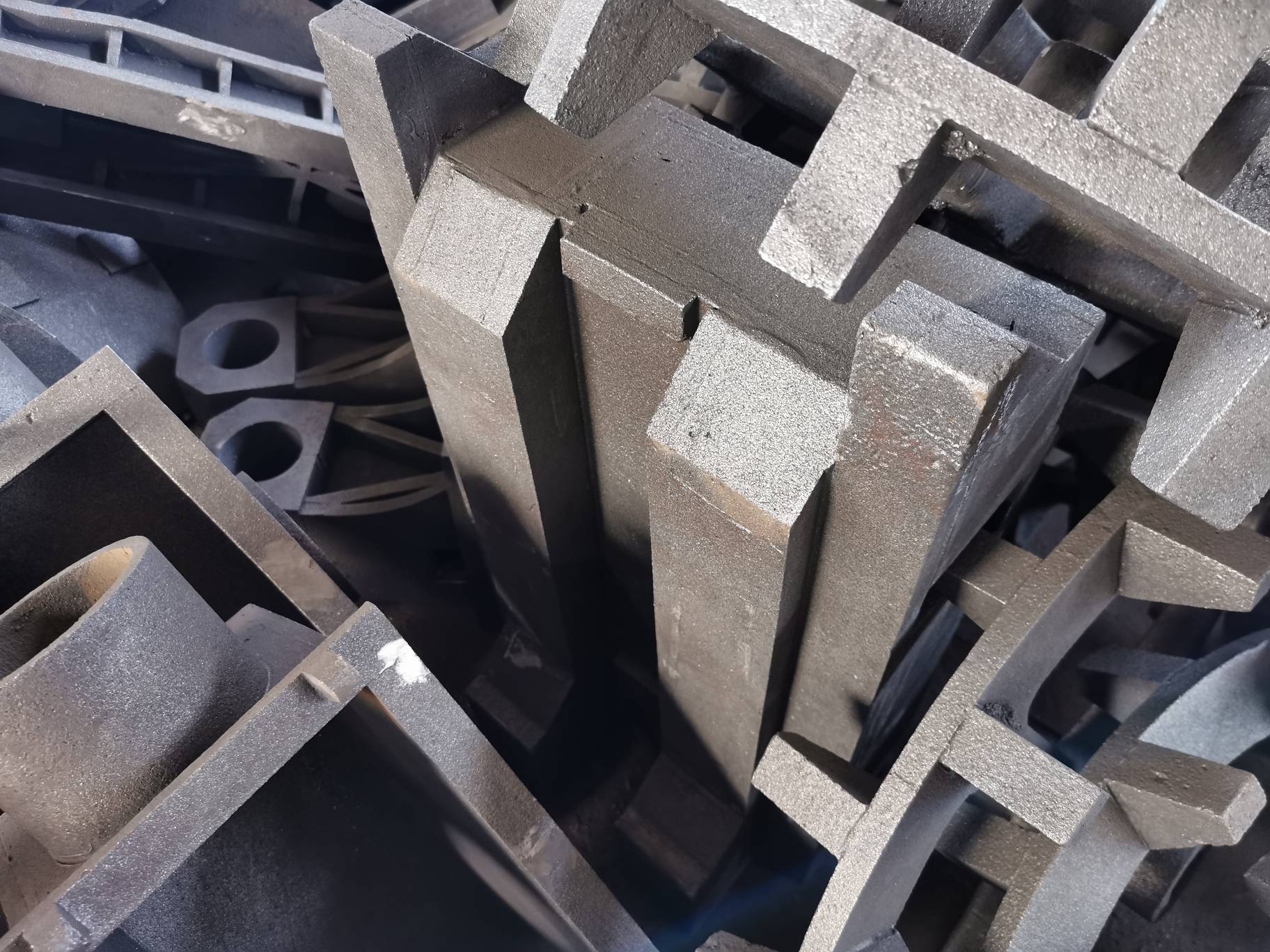

我把铸件发一下吧。这是在铸造厂拍的。害怕出问题，做了3套泡沫，还是出现了。立柱全军覆没

fontdj · 发表于 2019-12-13 12:54:30

铸造费用怎么算？

古松冬柏 · 发表于 2019-12-13 12:57:02

fontdj 发表于 2019-12-13 12:54% z1 @0 H$ c3 j( u
铸造费用怎么算？

模具费单独算，铸造按照吨位

古松冬柏 · 发表于 2019-12-14 07:50:29

dragontiger 发表于 2019-12-13 10:55
' h0 N/ c( Z2 B+ Z. l铸造只是困难的开始，后期精加工和装配才是麻烦，母鸡也是很重要的。

我对精度要求不是很高。所以说装配不是很麻烦。主要是为了以后的学习5轴编程。弄个学习机。这个又不是工业机。满足自己的要求就行。我量尺寸都是用卷尺

fontdj · 发表于 2019-12-14 10:10:38

古松冬柏发表于 2019-12-13 12:570 f- U+ H5 L. U
模具费单独算  ，铸造按照吨位

铸造花了多少钱？

耶加雪菲 · 发表于 2019-12-14 14:10:51

该回火炉吗

仰望鑫空 · 发表于 2019-12-14 18:04:11

学五轴，不如搞一个pocket NC

数码家园 · 发表于 2019-12-15 07:26:19

立柱什么尺寸呢？

湖湖 · 发表于 2019-12-16 01:46:07

再也不造重型机了. 造了几次其实真加工很难用到那么高刚性.当然除非加工钢材. 以后打算造航空铝的机器超小型机. 150X150X120 就行了.. ..毕竟我是搞翡翠加工 ..不是木材加工..

再就是造玩了搬个家太累了.......很多时候都要先拆才搬的动 ......折腾阿.
