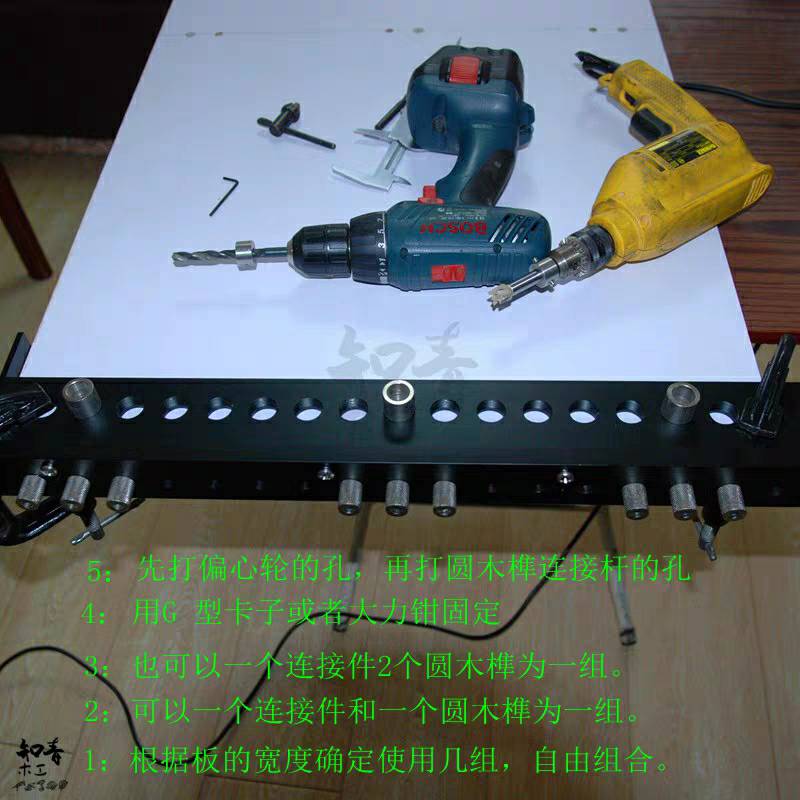

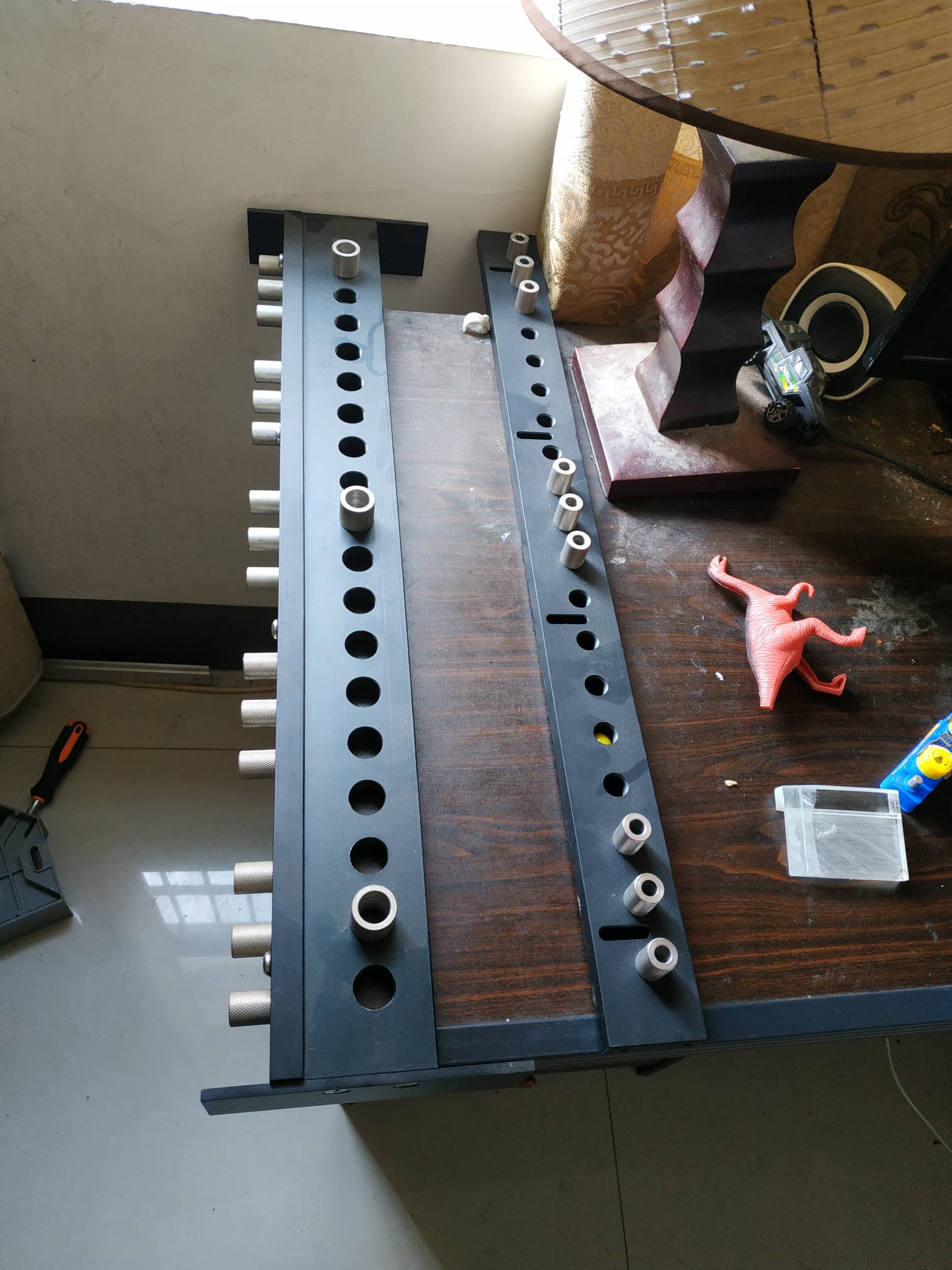

x150的1，2不是边不齐吗，这样解决，只需要画中线，用2对中线就行了，不需要用另一块板来辅助定位。
, N. N" H& m3 }% d* U3 ]* ?2 \4 y8 T8 w1 {) W
能明白了吗？
2 ~- U1 T% m8 R5 L0 H+ u) w) V$ T
缺点嘛，就是要占用一个孔位插定位销（圆木榫做的），那么一组孔一次只能打1个连接杆孔，1个圆木榫孔。但这对我来说不是缺点，因为我本就没打算在连接杆两边都插圆木榫，一边就够。7 t5 [; q# z- F" Y$ g6 i5 X5 z8 a
9 @5 z) i8 p9 j2 q( U这方法用在这套x150上其实有一个缺陷，就是2不好对线，因为只能看到线的一端，另一端看不到。$ `) A$ h3 ]. q. R& {
如果用三槽位版本的2，可以在其中2个槽位做文章，在那里插一个可调节位置的限位装置，让它到孔中线的距离等于木板的一半，这样两个方向的限位，一靠上去就可以开孔了，线都不用画。这个想法，我迟些有时间会画张图，最好商家能按这个思路去改进2的设计。
1 [# ^ m3 K& ^* j9 @这个缺陷有2个临时解决方法：6 @0 k$ v; i. v/ h5 o! n, a

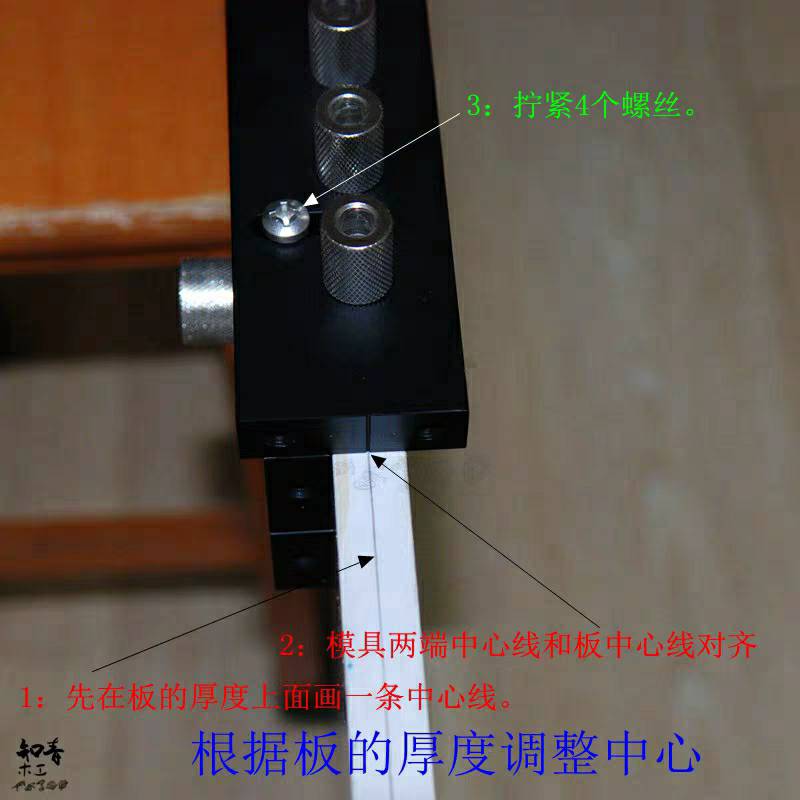

1、画线不要画木板中线，向里偏20或29mm，因为2的孔中线到两边的距离是20，29mm（以实际测量为准），用其中一条边来对线，而不是使用对线缺口对线。虽然商品介绍的2的宽度是50mm，但我这个量了只有49mm。
8 E) ?0 X7 ^# A1 t; {+ z5 R0 a2、在部件2的两孔中间钻一个对线孔，在孔里弄对线缺口，这样就能看到线了。
3 b9 H l; M+ x8 F
3 e6 i1 f8 b3 v) z( J& z另外，我买了吴新洞洞尺，这样画线方便多了，吴新洞洞尺最小刻度间距可以到0.25mm8 T! |$ w! l& F- D1 G- ^% t: ^
