又开吹了——Z轴垂直度测量的三种方法

心佛即佛

钢钢 发表于 2019-12-03 22:50
唉，都傻得不行了，根本思考不来了～

5 x7 @) e0 y! n: p1 O/ J5 m! D主要是想的远处太多。

来自安卓APP客户端

钢钢

心佛即佛 发表于 2019-12-03 22:53
主要是想的远处太多。

整一个新鲜的给哥看，重力法调教主轴垂直度，指哪打哪，指哪哪低了～

来自安卓APP客户端

往事随风去吧

钢钢 发表于 2019-12-3 21:39
苍老师是大家的，你不要一个人老提。

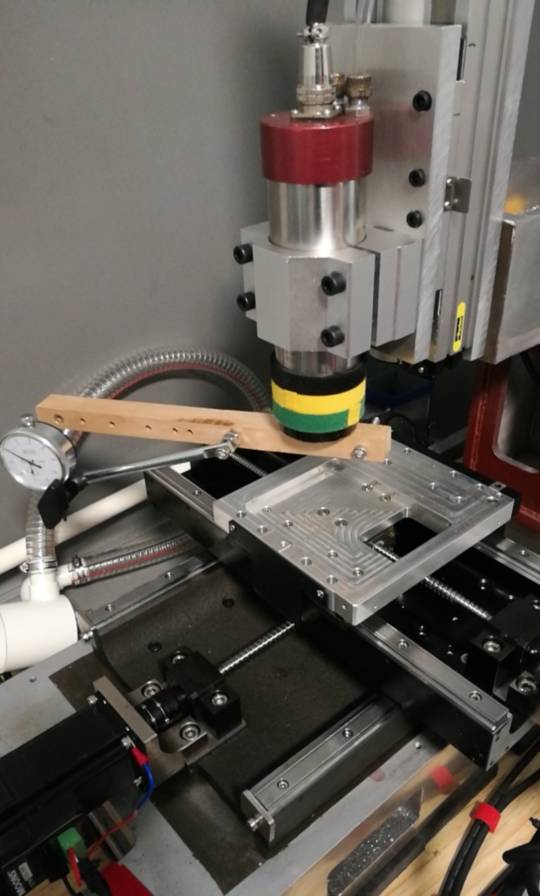

" I' s; l; y! B; {% O2 I+ x- F今天测了半个主轴垂直度，65丝每10公分，看来只有垫立柱了～

10cm误差65丝？该打屁股了
5 F3 x# G* i+ b) U
3 m& o, m/ `0 Q, N' J+ P可能铸铁鼻子还是有点变形了，各种垫呗。
. e8 M: h* F' l1 C! J3 L我差不多这行程能调到2丝以内。

钢钢

往事随风去吧 发表于 2019-12-03 23:40
! ^9 M0 j. U8 `/ F& b1 i10cm误差65丝？该打屁股了

可能铸铁鼻子还是有点变形了，各种垫呗。
我差不多这行程能调到2丝以内。

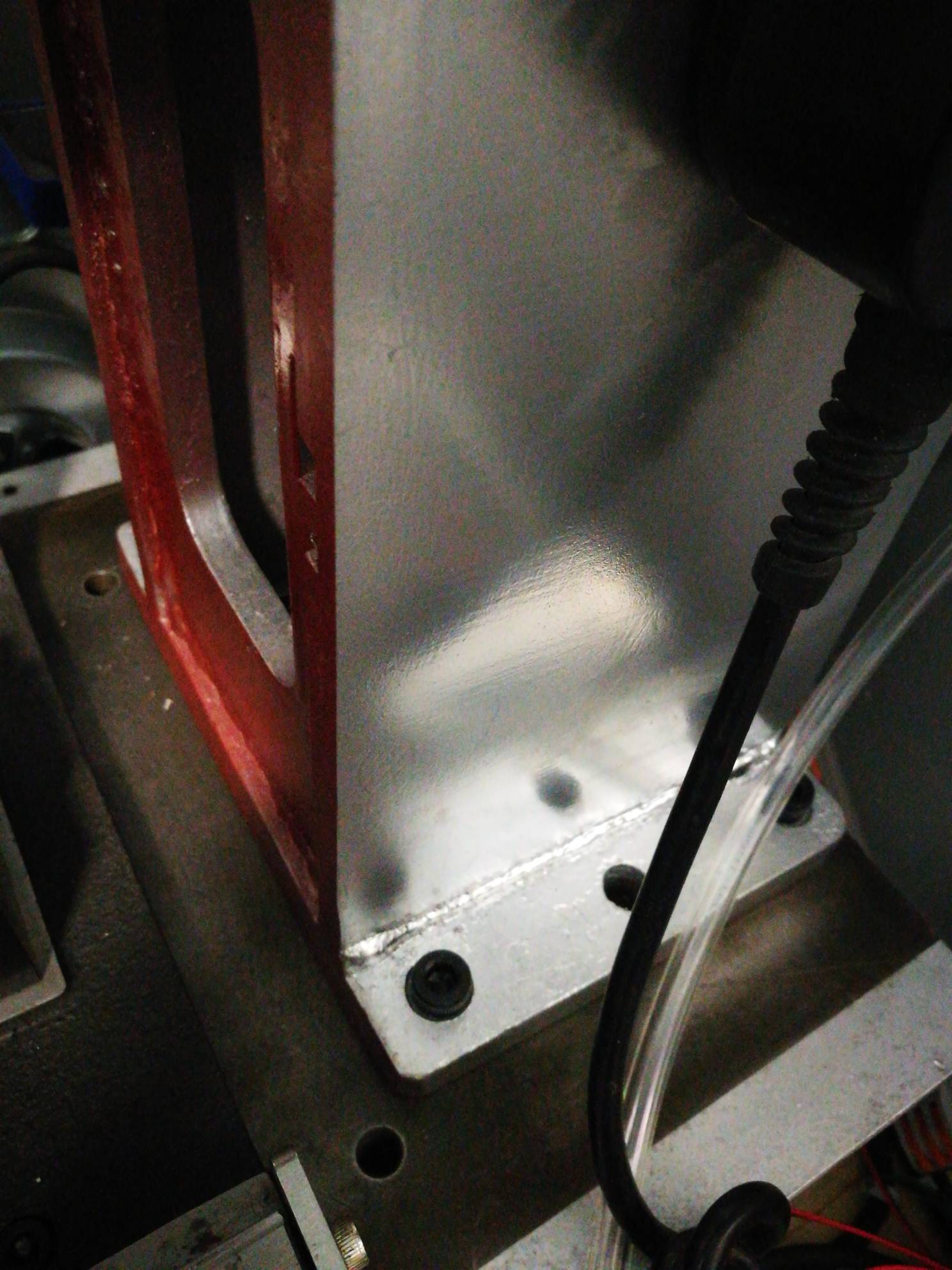

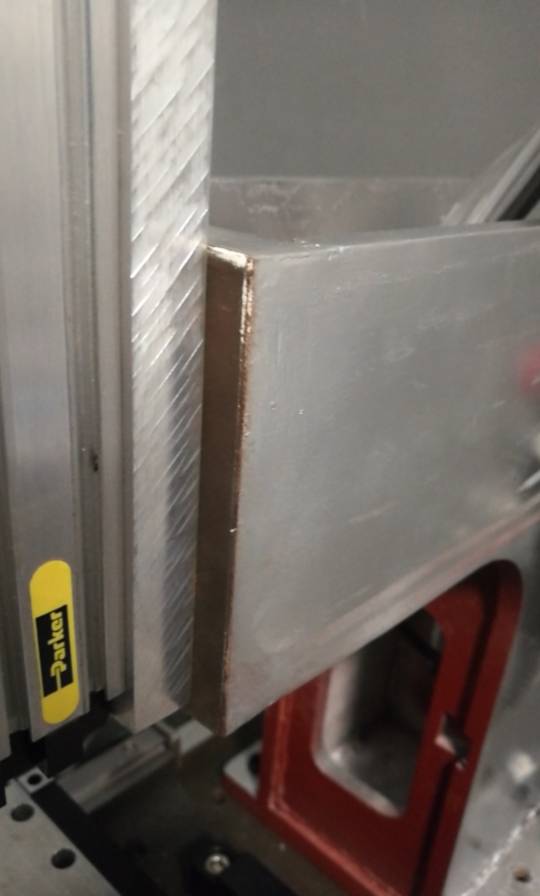

是x方向了，有安装误差，滑台看着都有点儿斜，如下一图，柱子当时安装时就很马虎，底板没太认真清理，现在又懒了不愿装过，下面二图。
变形没有那么大了～

来自安卓APP客户端

钢钢

往事随风去吧 发表于 2019-12-03 23:40
$ v5 ^; \9 v) `2 @  @! ~2 p10cm误差65丝？该打屁股了
* H' g$ s2 X6 {  _
可能铸铁鼻子还是有点变形了，各种垫呗。
2 P" u3 O' ^3 o. r我差不多这行程能调到2丝以内。

我先测一下立柱与x轴垂直度，看下情况。

来自安卓APP客户端

ywgsky

这个吹的挺好，挺有用

a88267502

pzw83 发表于 2019-12-2 18:35
楼主你把主轴垂直度与z轴垂直度混了，主轴座偏了0.1度，径向误差就跑老远，但用尺子不一定能检查出来。
1是 ...

这个极端的例子告诉我们，要先确保主轴和龙门的平行度以后，才可以进行下一步的 Z相对XY的垂直度？
$ e6 o5 N; N7 T8 `$ D

flash3g

方法一不太科学吧

钢钢

flash3g 发表于 2019-12-24 13:30
方法一不太科学吧

' `4 ?1 ^9 H) f& Q; v$ m0 g对呀，不过假如只有这样的条件，大致整一下也是可以的，总比量都不量要好一点点吧。

大年先生

装机的时候想买表了，可是后来一想还算放过自己吧。

钢钢

大年先生 发表于 2019-12-24 13:46
' B/ Q! p0 V- ]9 B$ G装机的时候想买表了，可是后来一想还算放过自己吧。

这才潇洒！

来自安卓APP客户端

灵灵漆

我正为苍老头脸上的沟沟发愁呢

来自安卓APP客户端

波克布林

大理石是必须买的

来自安卓APP客户端

泡沫0o

打字太麻烦，，，

来自安卓APP客户端

泡沫0o

pzw83 发表于 2019-12-02 18:35
7 J7 i! O" G8 I) }2 \% R楼主你把主轴垂直度与z轴垂直度混了，主轴座偏了0.1度，径向误差就跑老远，但用尺子不一定能检查出来。
7 M: j2 R' i' Z9 s1 K1是检查主轴垂直，而且主轴圆的不好操作
" h; U0 J- ?- X1 x2是检查z轴垂直度
6 P5 o) B. R% o* J8 q3是检查主轴垂直
- Z8 @* |3 b9 d3 w4 s, l一个特殊例子是，z轴右斜1度，主轴又补正过来，那么铣平面没问题，打洞偏的。这时候13都检查不出来

要打刀，主轴表面的话只能作为参考吧，我是这么觉得

来自安卓APP客户端
