雕刻机电机运动方向

[复制链接]
 楼主| 发表于 2019-12-2 10:33:52 来自手机 | 显示全部楼层
心佛即佛 发表于 2019-12-02 10:27& Q& h- p8 O( \! _, o
不懂啥是笛卡尔,一般机器是这样
9 D; z; T. y* E: |) M, u
谢了
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-2 10:34:55 来自手机 | 显示全部楼层
心佛即佛 发表于 2019-12-02 10:27
; F  b/ X# S# i: V! S" C不懂啥是笛卡尔,一般机器是这样
% ?: M) Z/ v$ }6 B) t$ P7 d& W
原点是不是随便哪里都可以?机机没有弄原点开关,是不是随便哪个位置都可以把他设为原点?
回复 支持 反对

使用道具 举报

发表于 2019-12-2 10:43:16 来自手机 | 显示全部楼层
软件里的原点,箭头方向就是+,反之就是-,不是滑台,是相对主轴的运动方向。
回复 支持 反对

使用道具 举报

发表于 2019-12-2 11:01:59 来自手机 | 显示全部楼层
两腿之间有杀气 发表于 2019-12-02 10:34( m0 M+ X0 s) z" r0 f* I8 V  L
原点是不是随便哪里都可以?机机没有弄原点开关,是不是随便哪个位置都可以把他设为原点?
4 W- O) \1 K' x& o
一般是X最左端,Y近身端,Z最上端。
回复 支持 反对

使用道具 举报

发表于 2019-12-2 11:26:00 来自手机 | 显示全部楼层

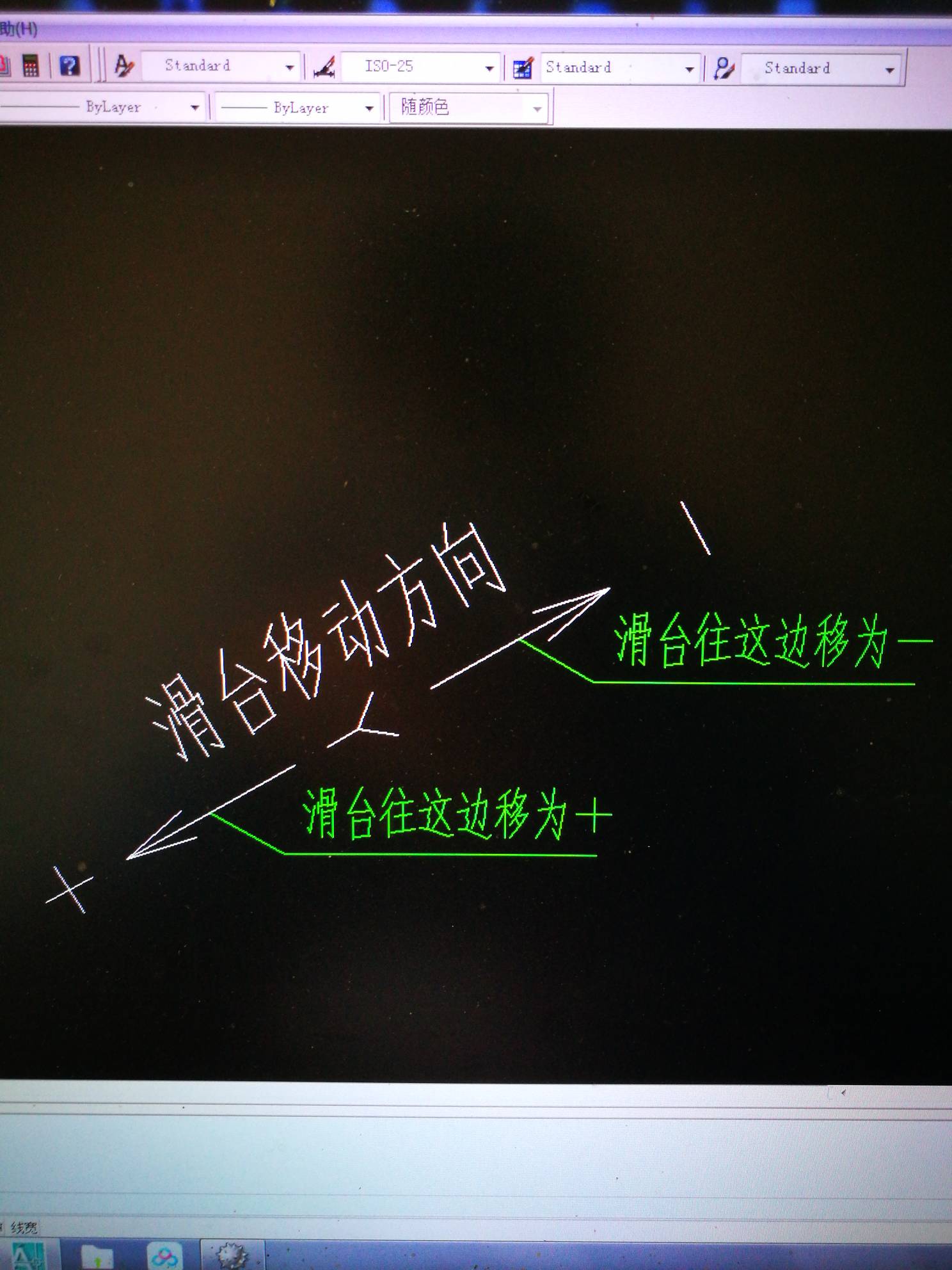

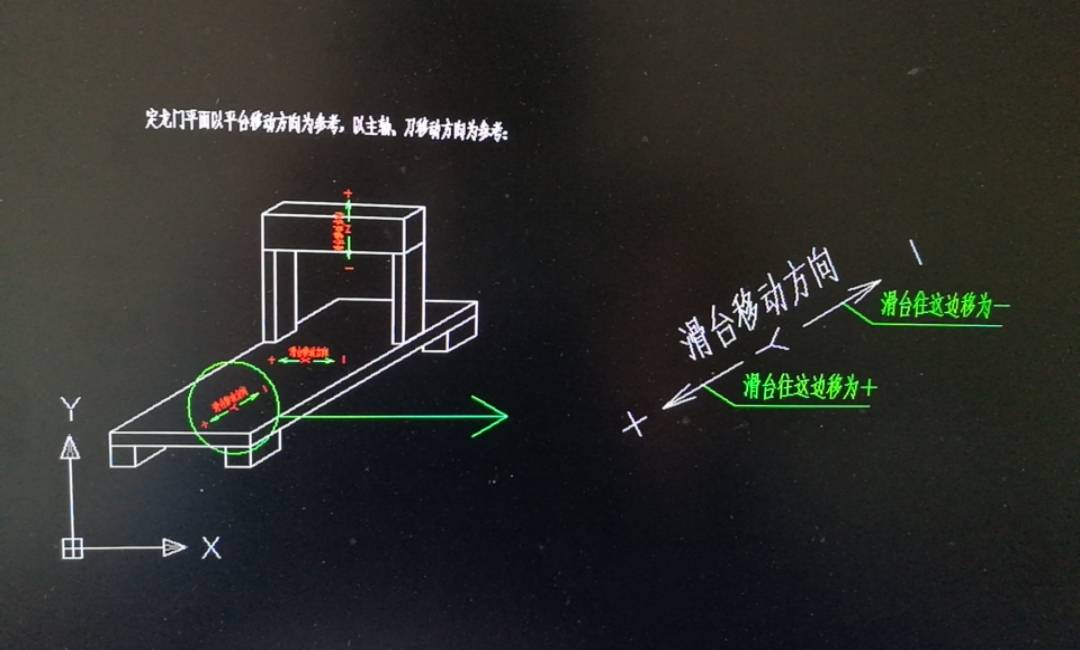

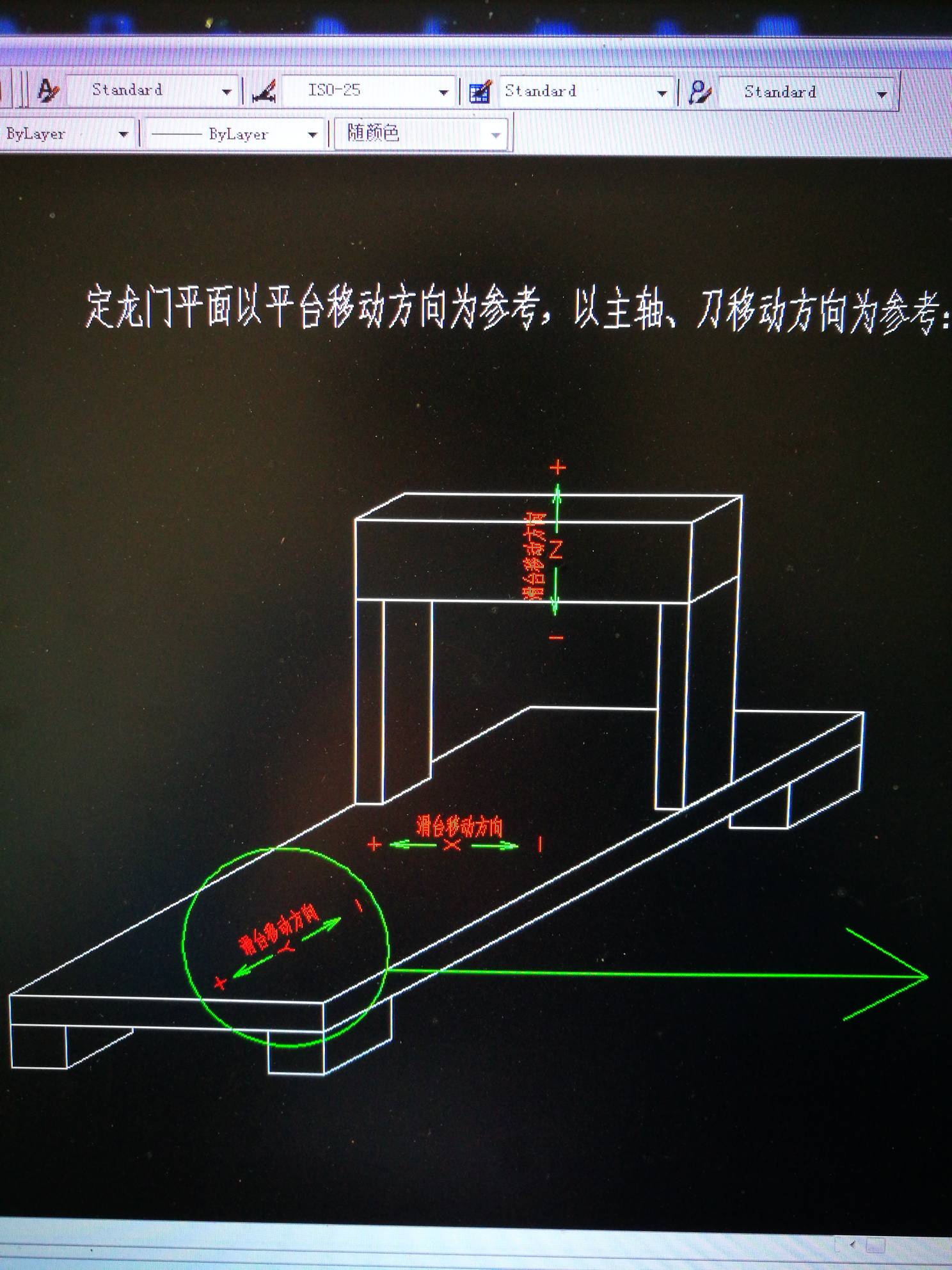

就是下面这样整,别的不要想那么多,
回复 支持 反对

使用道具 举报

发表于 2019-12-2 13:11:49 | 显示全部楼层
两腿之间有杀气 发表于 2019-12-1 23:04! V* I9 H$ e& v* ^" d; c
没懂,y是靠近龙门是+还是远离龙门是+?

, Z  i* M  V; ?0 e2 Z7 S. U这个要看什么机器了,固定龙门的机器台面往机器正面运动是Y+,移动龙门的机器龙门往机器正面运动是Y-。
+ H- v1 G7 y, h2 m: k
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-2 13:27:38 来自手机 | 显示全部楼层
钢钢 发表于 2019-12-02 11:26
4 m$ k; p/ ^; F) c4 N& y2 R# \5 ?) }就是下面这样整,别的不要想那么多,

( L; C9 s0 z" K7 E3 @大湿还画了图,太感谢了,
回复 支持 反对

使用道具 举报

发表于 2019-12-2 18:38:00 来自手机 | 显示全部楼层
Xnsjx 发表于 2019-12-02 10:19
5 ~' j9 K( |4 {$ R6 ^5 q挺简单啊,mach3里针脚可以设置,伺服电机参数也可设置

4 F% x. y5 U& r( P- G9 y! J4 M我脱机控制器,全部轴反了
回复 支持 反对

使用道具 举报

发表于 2020-4-30 00:27:37 来自手机 | 显示全部楼层
木头就是木头啊 发表于 2019-12-01 22:57
$ O0 }. [& P8 O5 x( G) c定龙门,Y方向一定要看好是刀尖的运动方向,也就是台面远离是负,靠近自己是正,不然它会从左上角开始走刀,与图正好是反的

% L# A" k/ u5 H! n+ ^: I老哥,我现在就遇到了这个问题了,这该怎么办?把Y轴方向反一下吗?
回复 支持 反对

使用道具 举报

发表于 2020-4-30 07:03:07 来自手机 | 显示全部楼层
手工梦~制造者 发表于 2020-04-30 00:27
7 q  w5 Q9 h, i老哥,我现在就遇到了这个问题了,这该怎么办?把Y轴方向反一下吗?
) s6 |. v1 T, r% [0 d: s4 ^9 m: d
哪个轴反了,就把那个轴方向反一下就行,在mach3的输入输出设置里,把方向信号换一下就行,原来是对号就把它打叉就行了
回复 支持 反对

使用道具 举报

发表于 2020-4-30 08:59:25 来自手机 | 显示全部楼层
Xy经常调换
