变废为宝--用坏洗衣机的电机+破大芯板，做个砂盘+砂带+砂轴机

squareboat · 发表于 2019-12-2 19:13:37

mch80186 发表于 2019-12-2 16:27

线色不同，我当时拆的时候是看着洗衣机后盖板的电路图接好线就放一边了。您可以把电机型号发上来，看看能不能在网上找到接线图。

bg8oc · 发表于 2019-12-2 20:42:00

不错！！！

流淌的小溪 · 发表于 2019-12-2 22:32:44

不错不错，我有一个甩干桶电机，也想做一个，拖了好几年没动手，今天下决心做一个。

可乐戒诚 · 发表于 2019-12-2 22:52:26

楼主动手能力强。其实玩DIY就是要这样做

来自苹果APP客户端

老熊猫学木匠 · 发表于 2019-12-3 00:48:40

物尽其用做的漂亮

玫瑰情缘 · 发表于 2019-12-3 13:01:48

不错做的真好学习一下

mch80186 · 发表于 2019-12-3 17:30:38

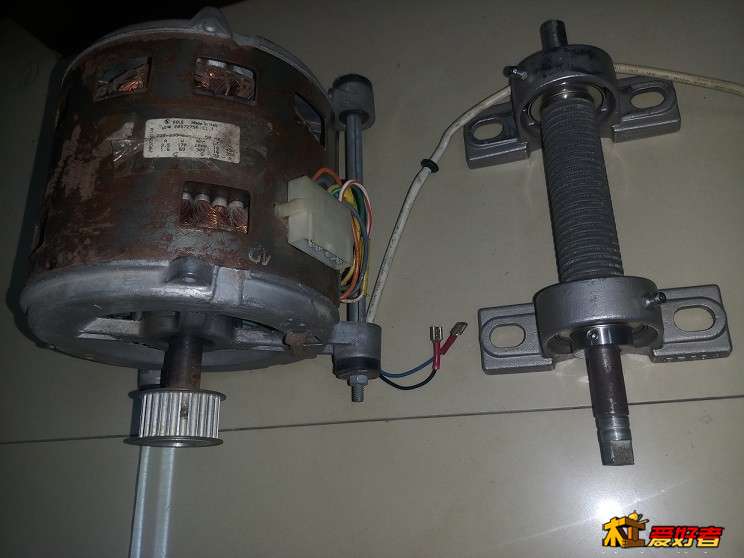

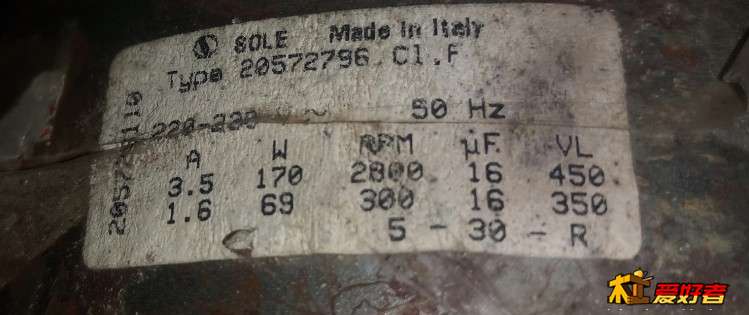

这是贴在电机上的标牌，好像还是国外造的？还有小马达也是。似乎还有两档转速。要是能用上就好了，我准备了皮带轮、轴，想装个厚砂轮磨刨忍，要是有慢档就高兴了？可是不会接。

mch80186 · 发表于 2019-12-3 17:39:00

弄丢连接线之前，还经常插上电转着看。肯定是好的。

squareboat · 发表于 2019-12-3 23:19:24

本帖最后由 squareboat 于 2019-12-3 23:20 编辑

mch80186 发表于 2019-12-3 17:39' s" t5 j/ k1 ]+ N- \0 U
弄丢连接线之前，还经常插上电转着看。肯定是好的。

从铭牌上和外形上看像是滚筒洗衣机电机，分两档
额定电压：交流220~230V  50赫兹
额定电流    功率       转速       启动电容    VL（不知道是什么）
  3.5安       170瓦 2800转/分    16微法
  1.6安       69瓦 300转/分       16微法

第一行应该是洗衣机的甩干时的参数
第二行应该是洗衣机的洗涤时的参数
现在您的连接头丢了，只能用万用表测量电阻来判断各条线的定义了。可以参考下面这个网址介绍的方法：
https://www.dgzj.com/jiadian/58168.html

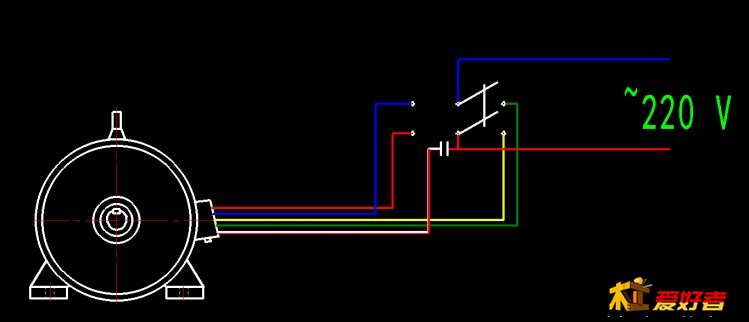

要想达到您想要的目的，还要装一个双刀双掷刀闸进行转速切换。
没看到您的照片中有电容呢？要有启动电容才行哦，启动电容是16微法的。
