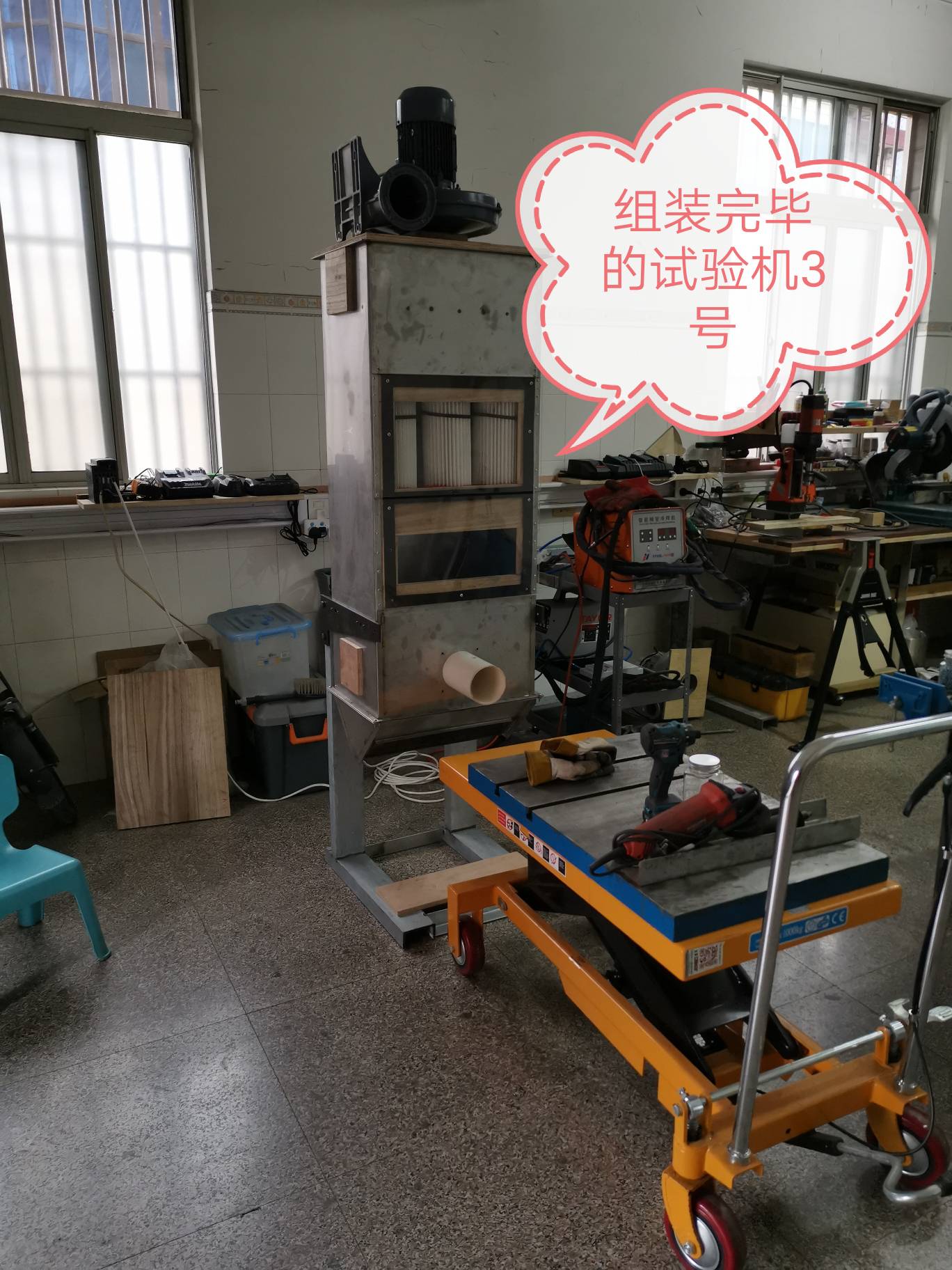

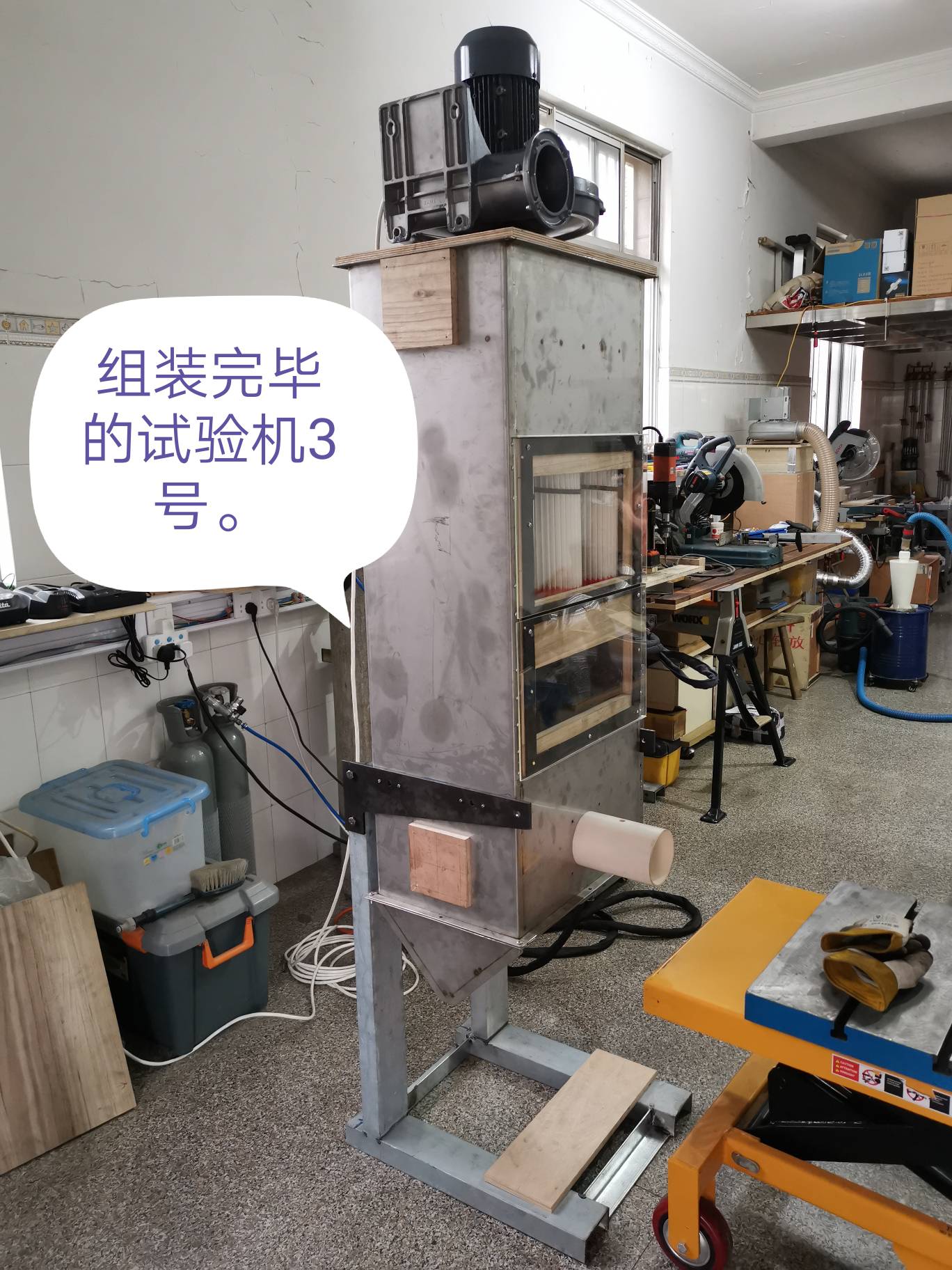

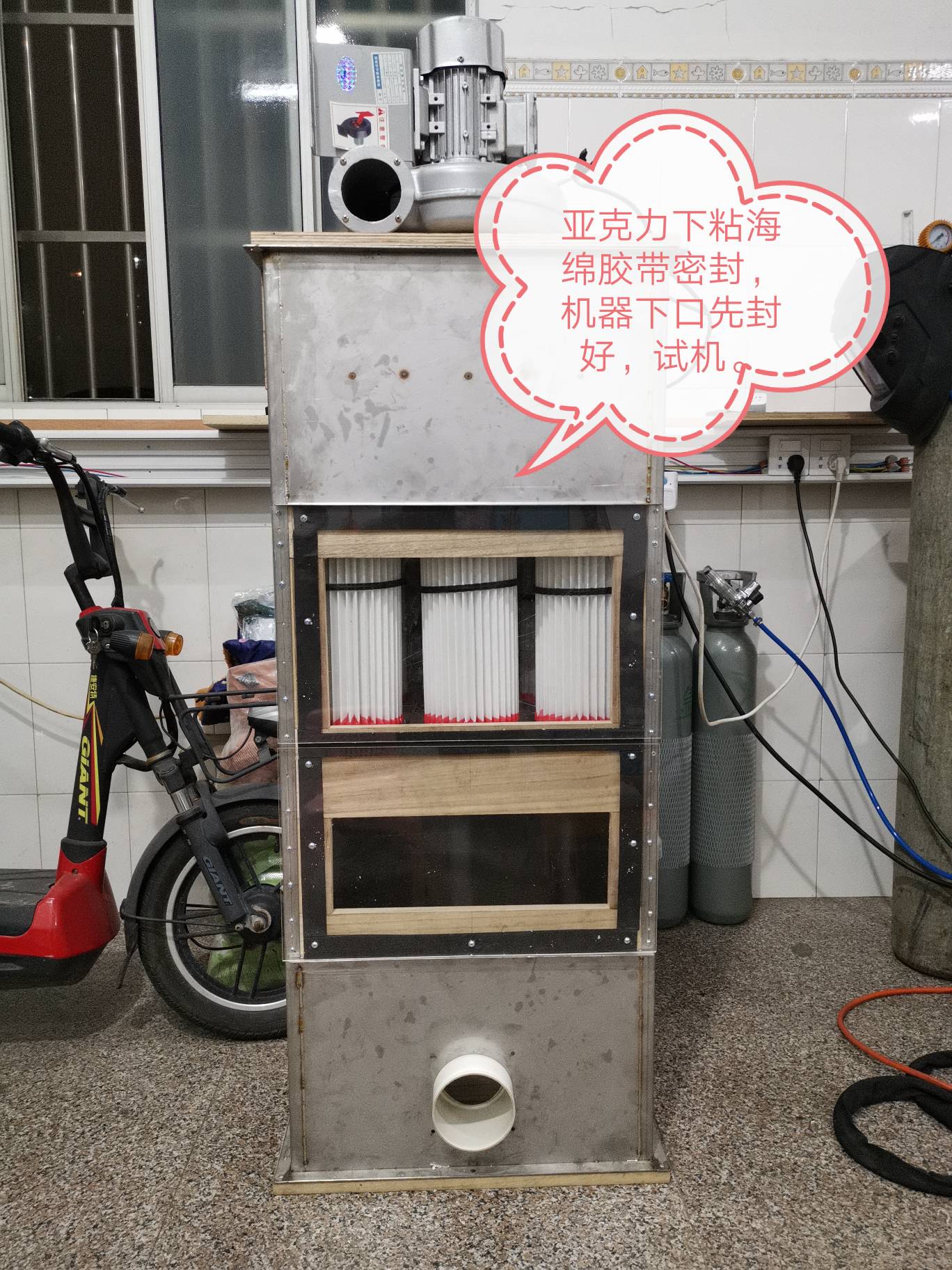

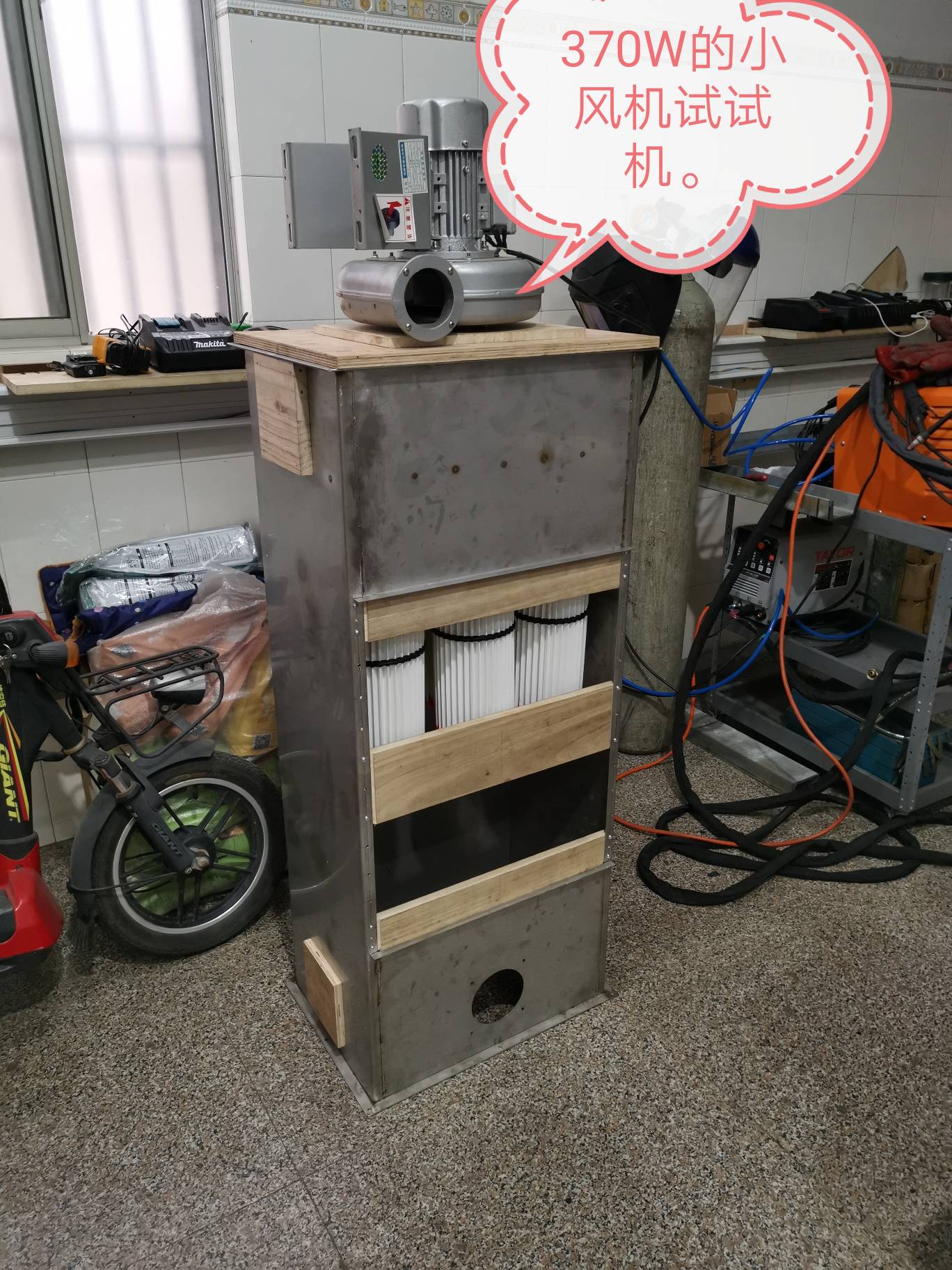

除尘器-试验机3号-装配完毕

太糊白鱼

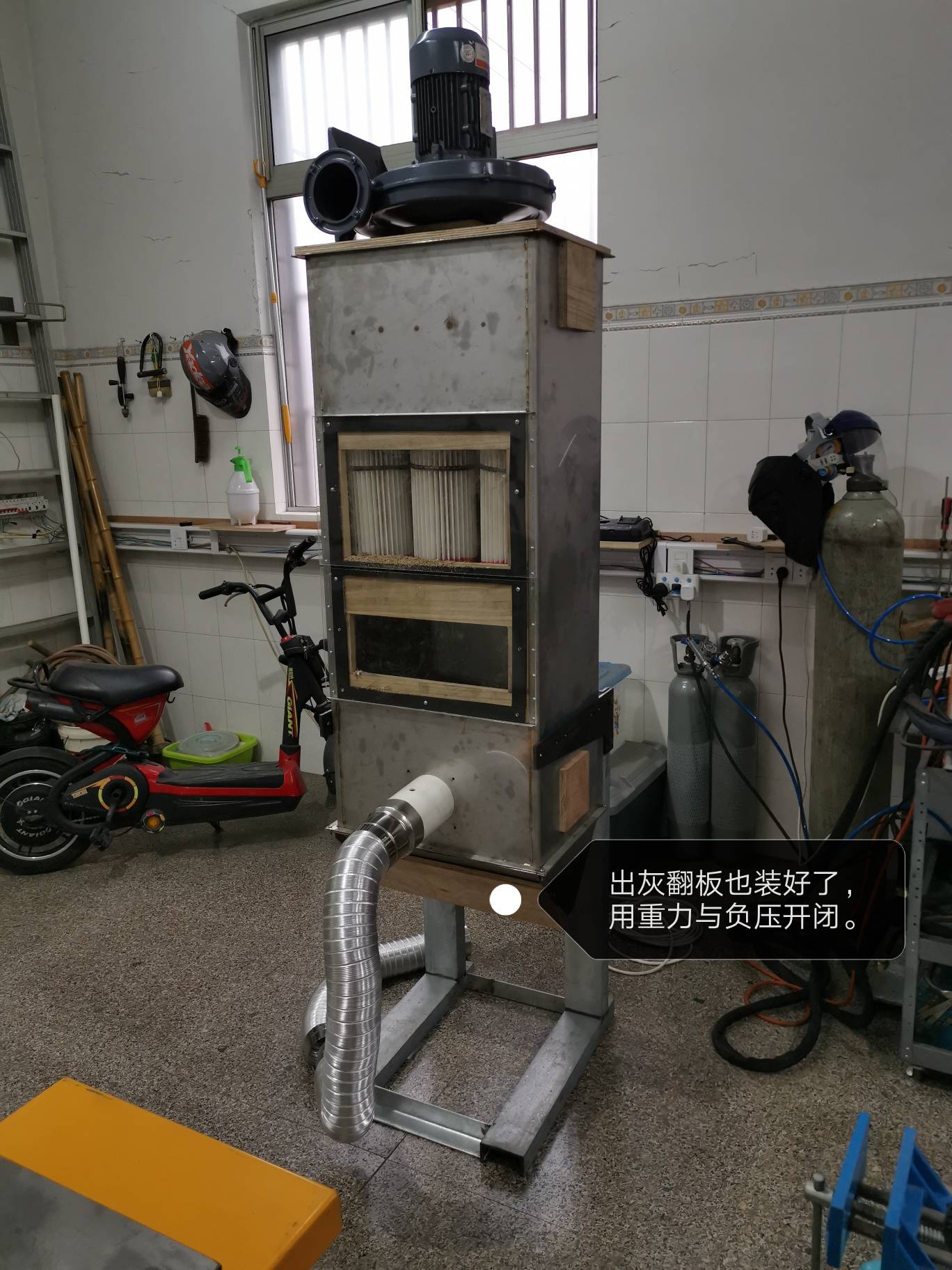

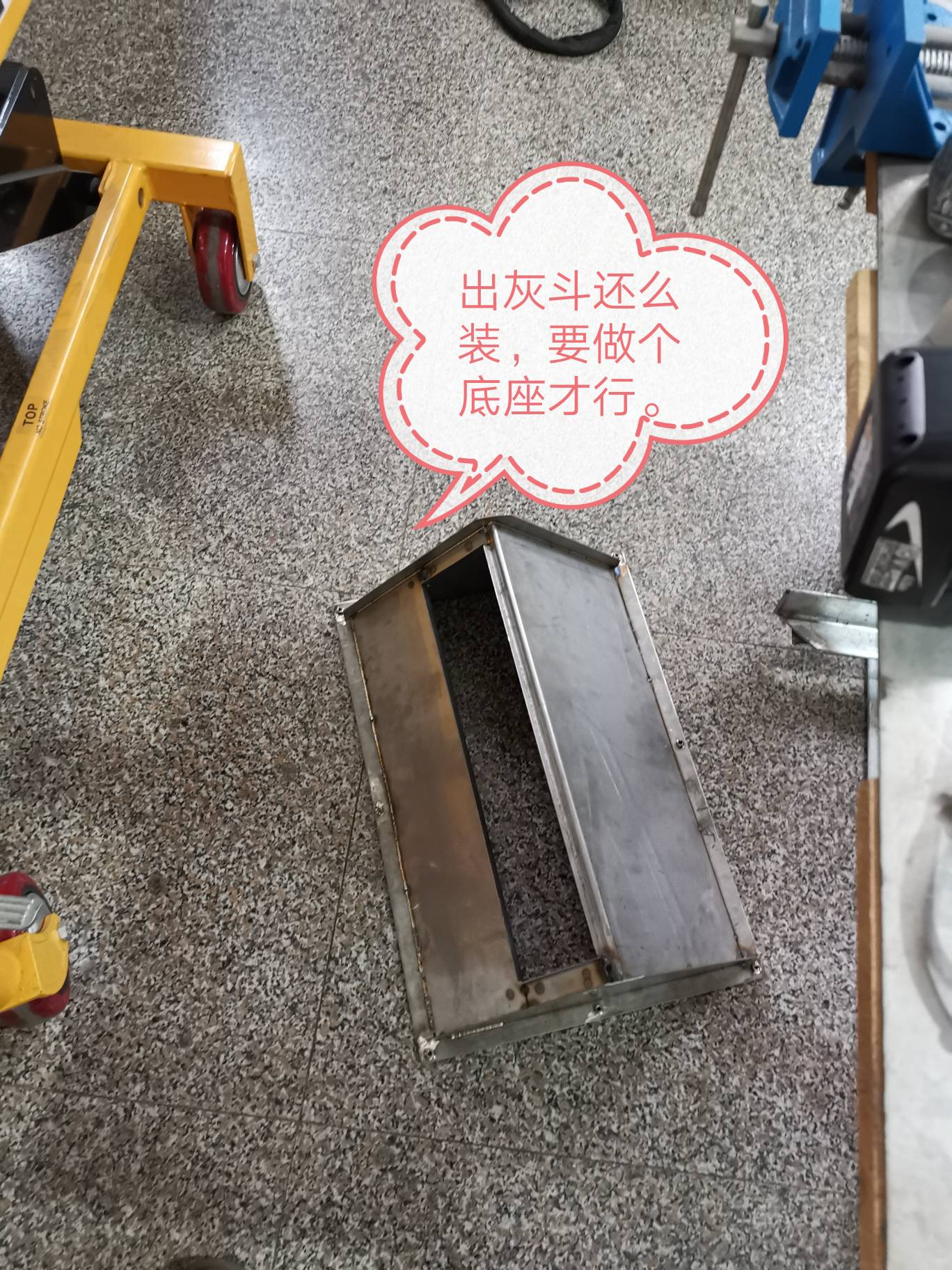

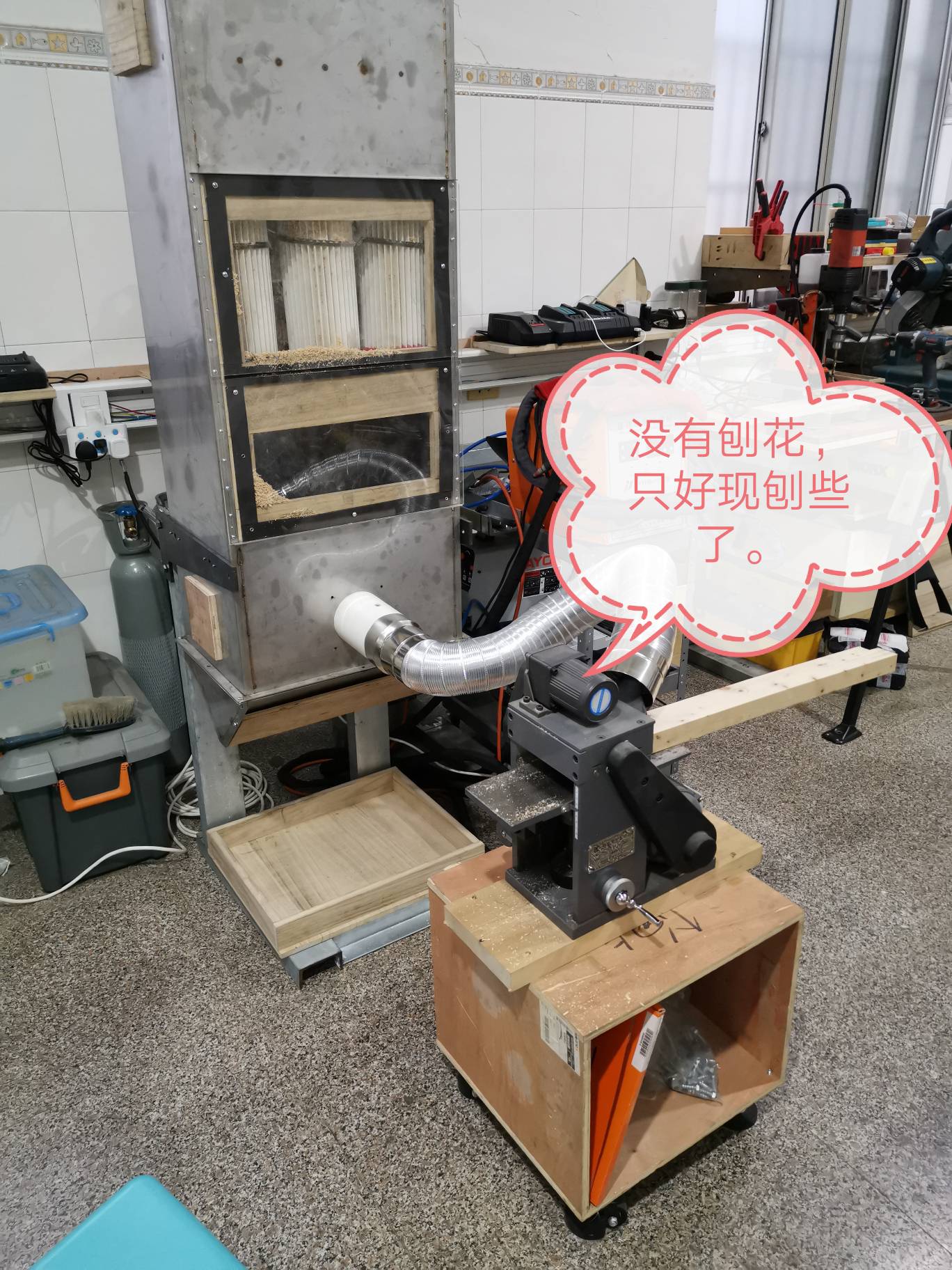

这种除尘原理再我的帖子 除尘器-试验机2号 中已经说了，我就不再写了，吸尘效果也没啥演示的，这次加了个出灰翻板，用重力与负压开机自动关，关机自动开，方便出灰，给大家看看可以应用下。

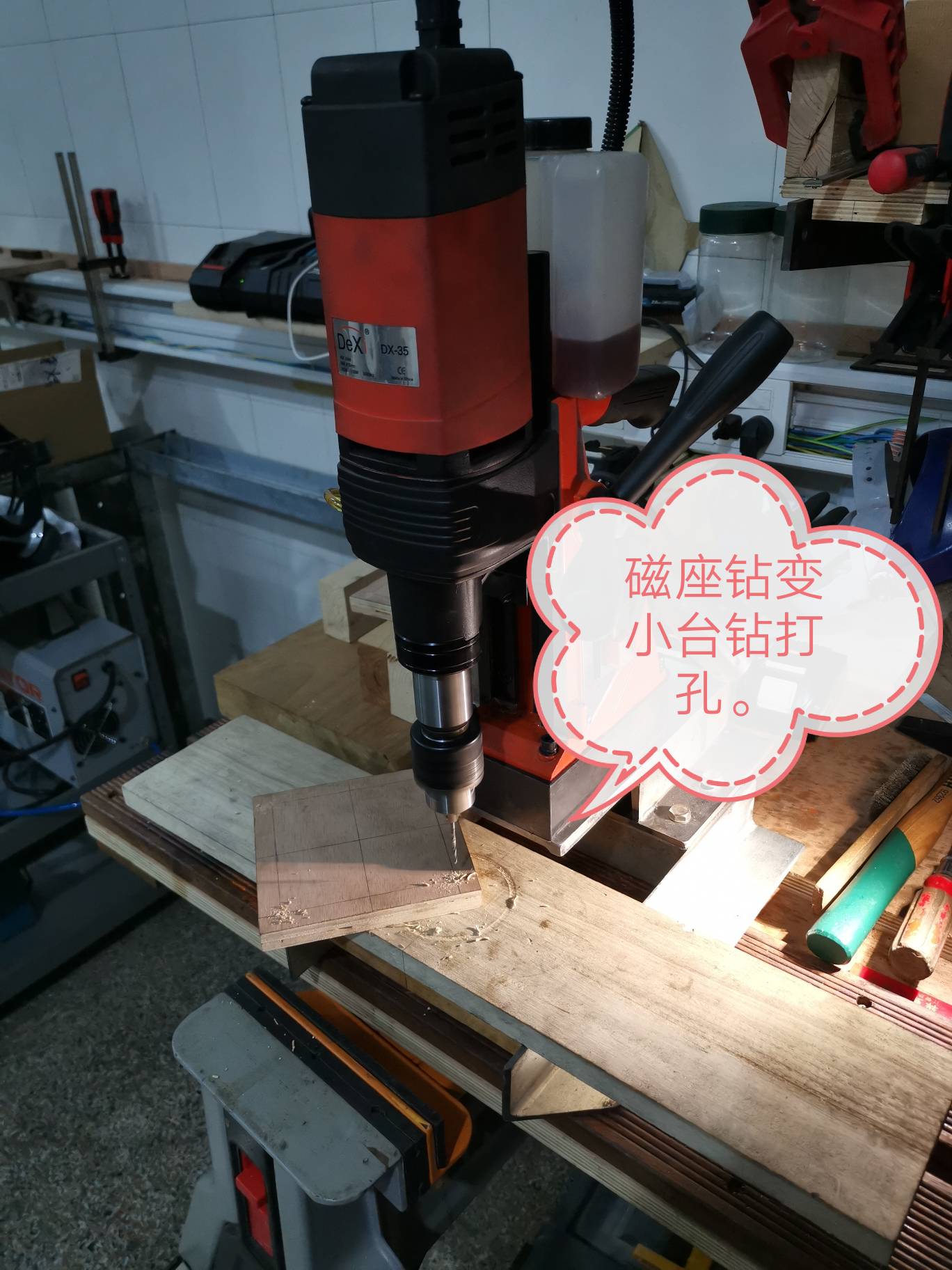

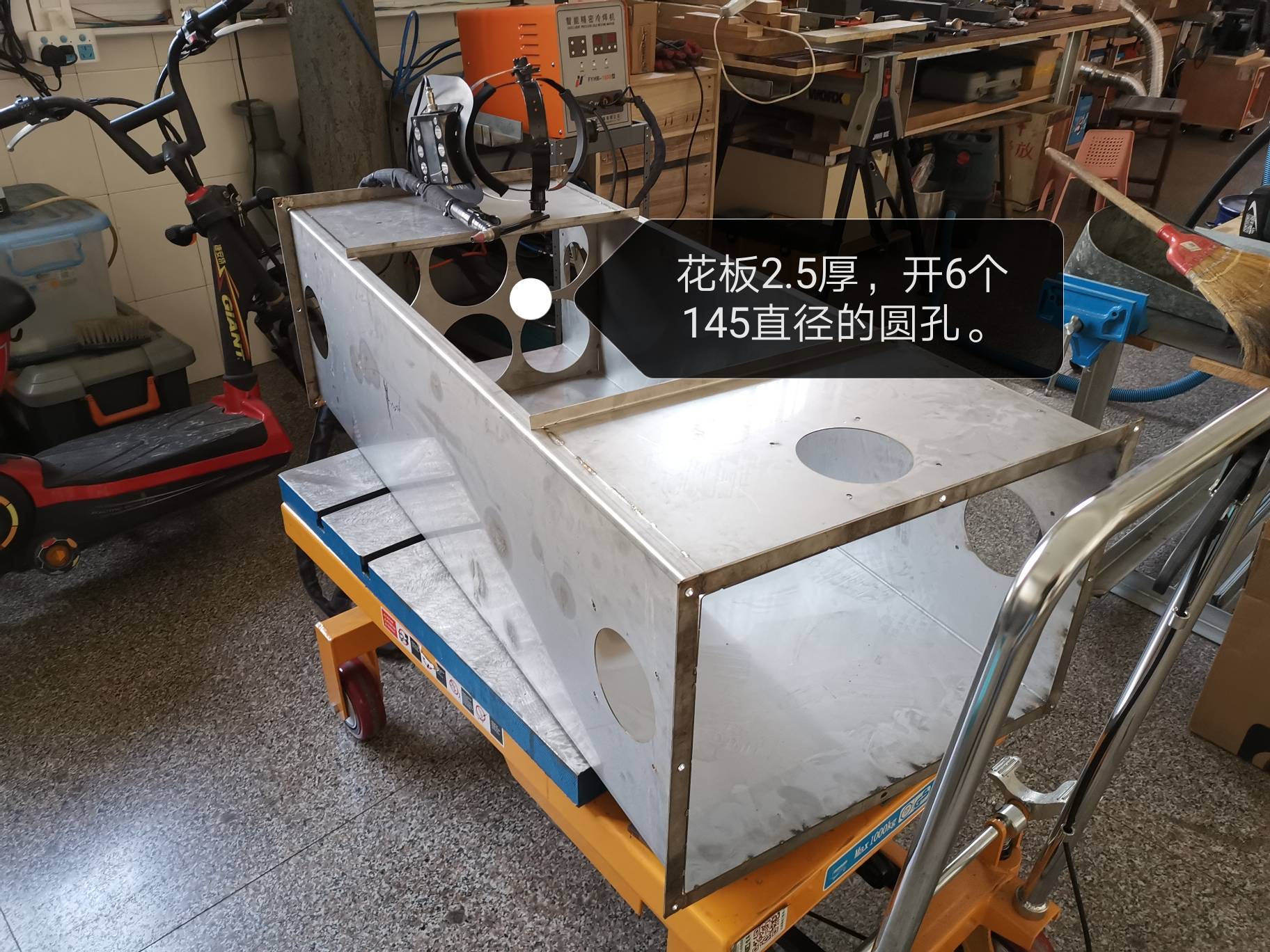

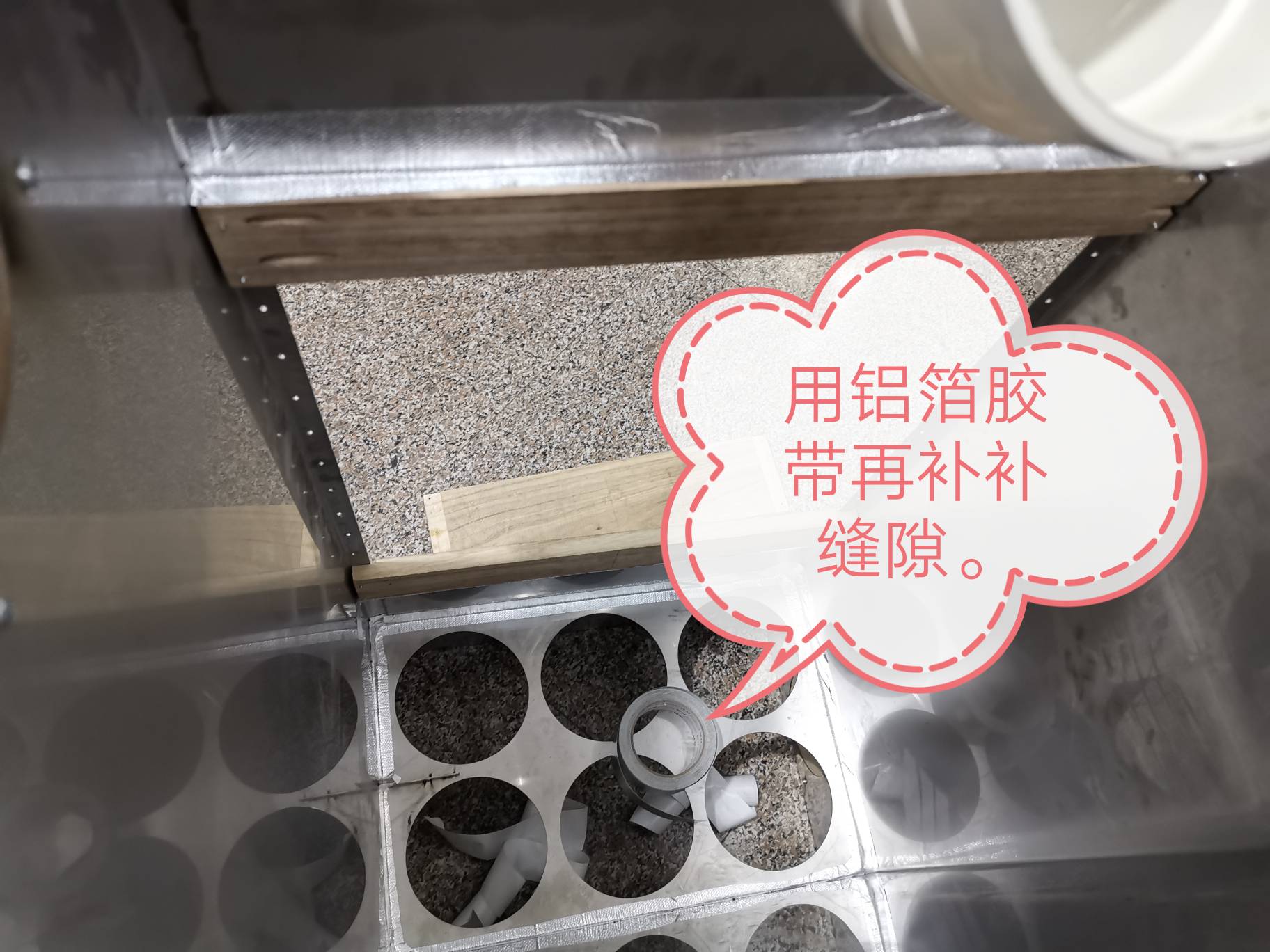

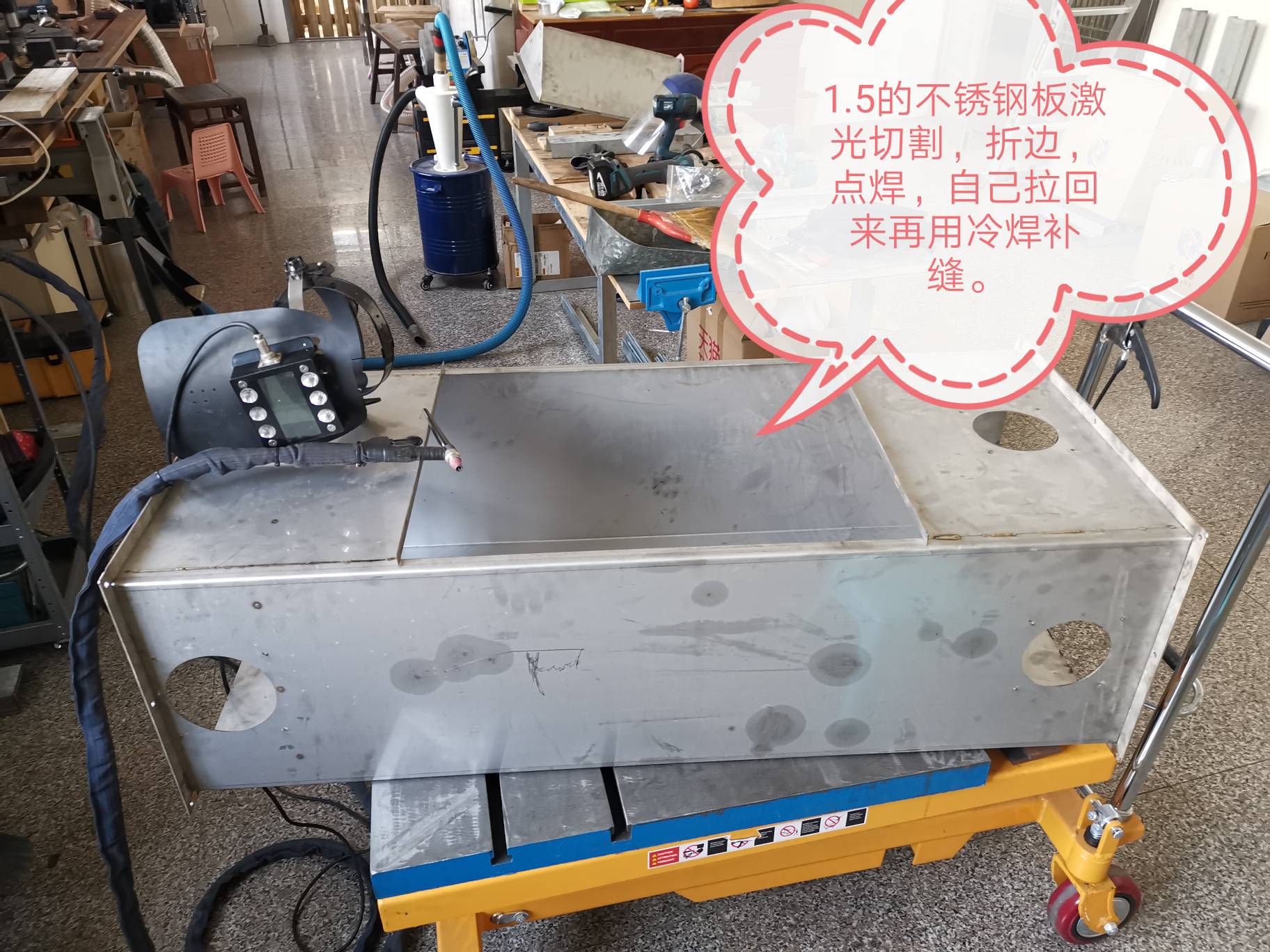

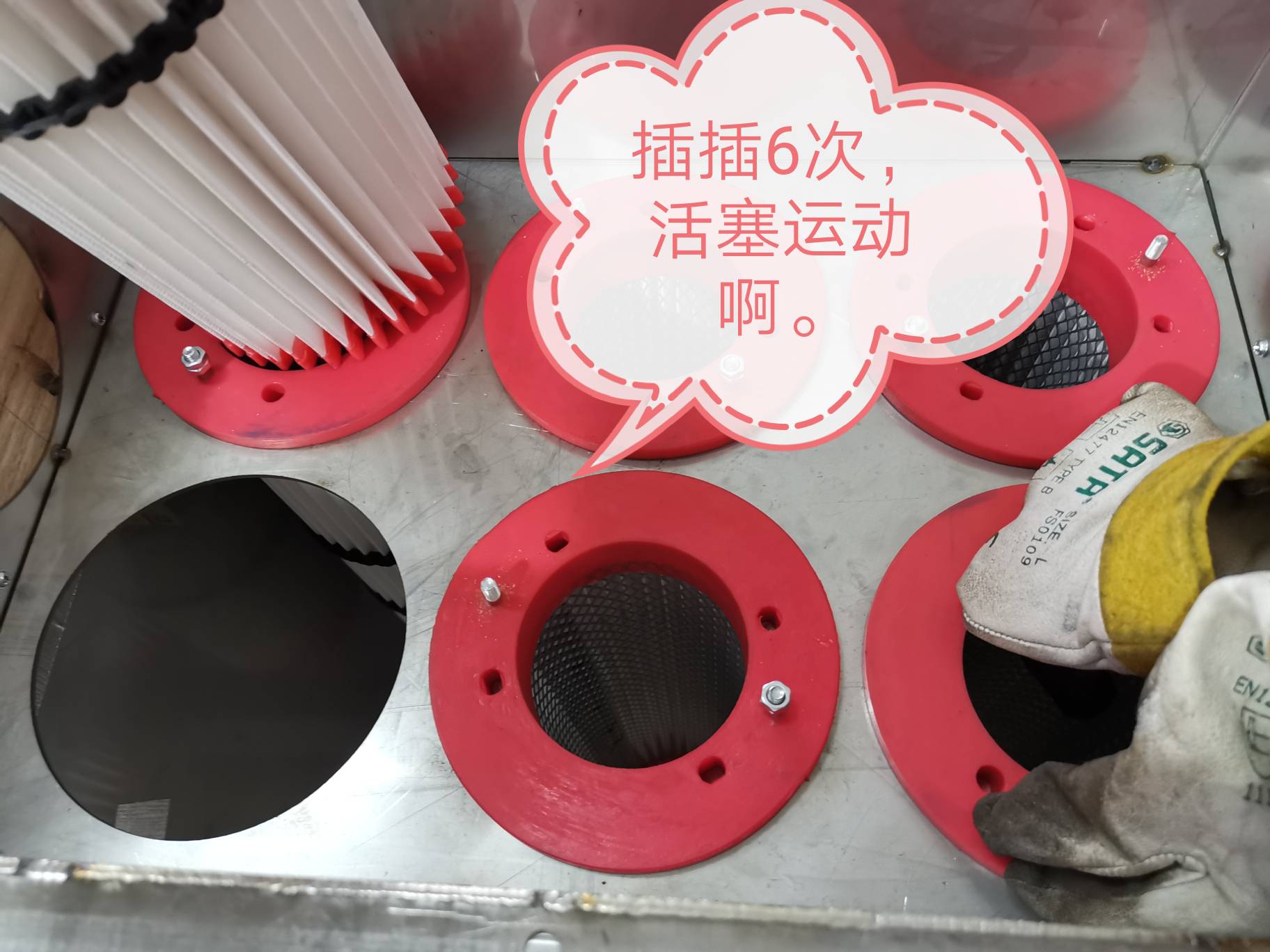

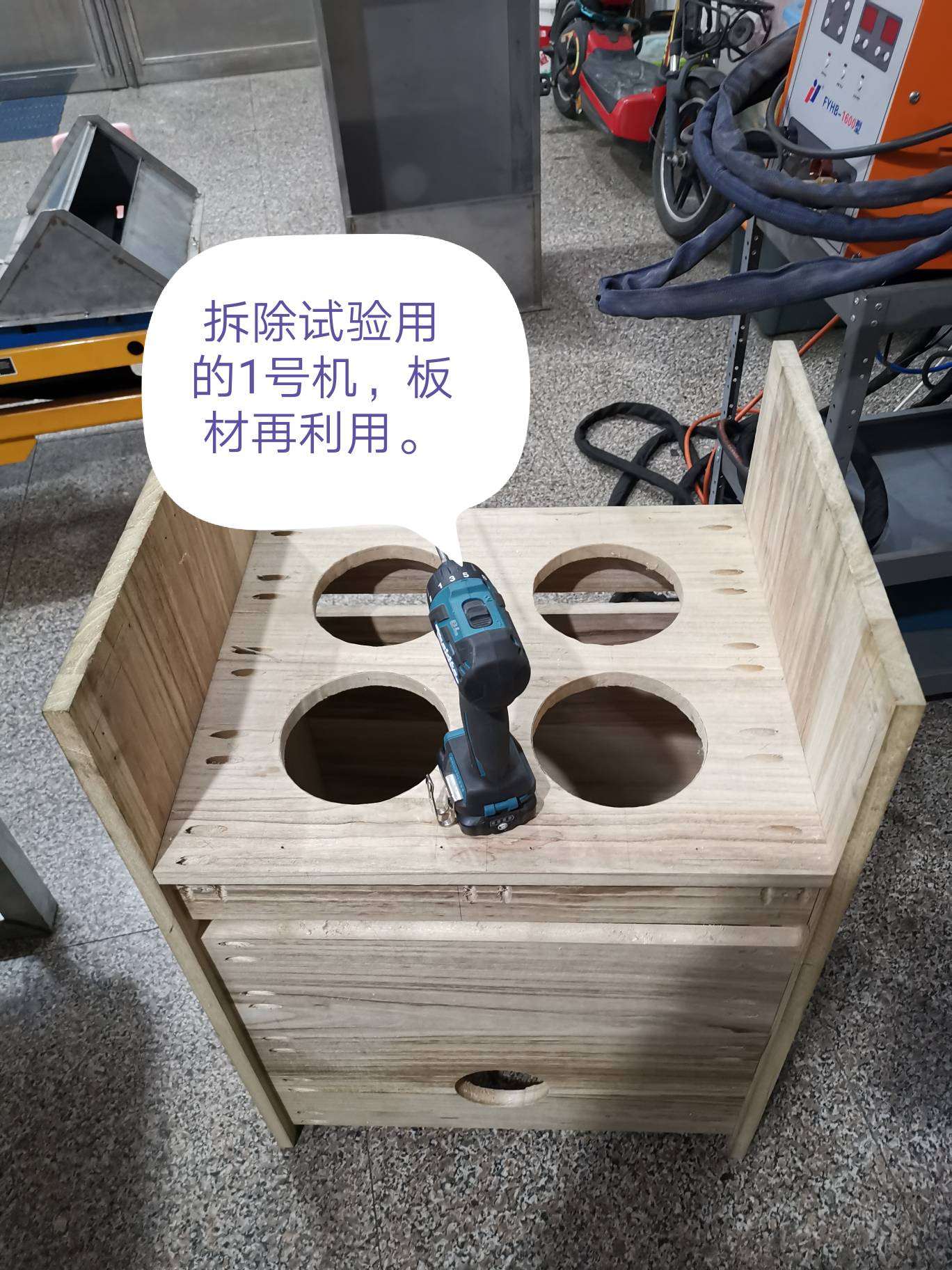

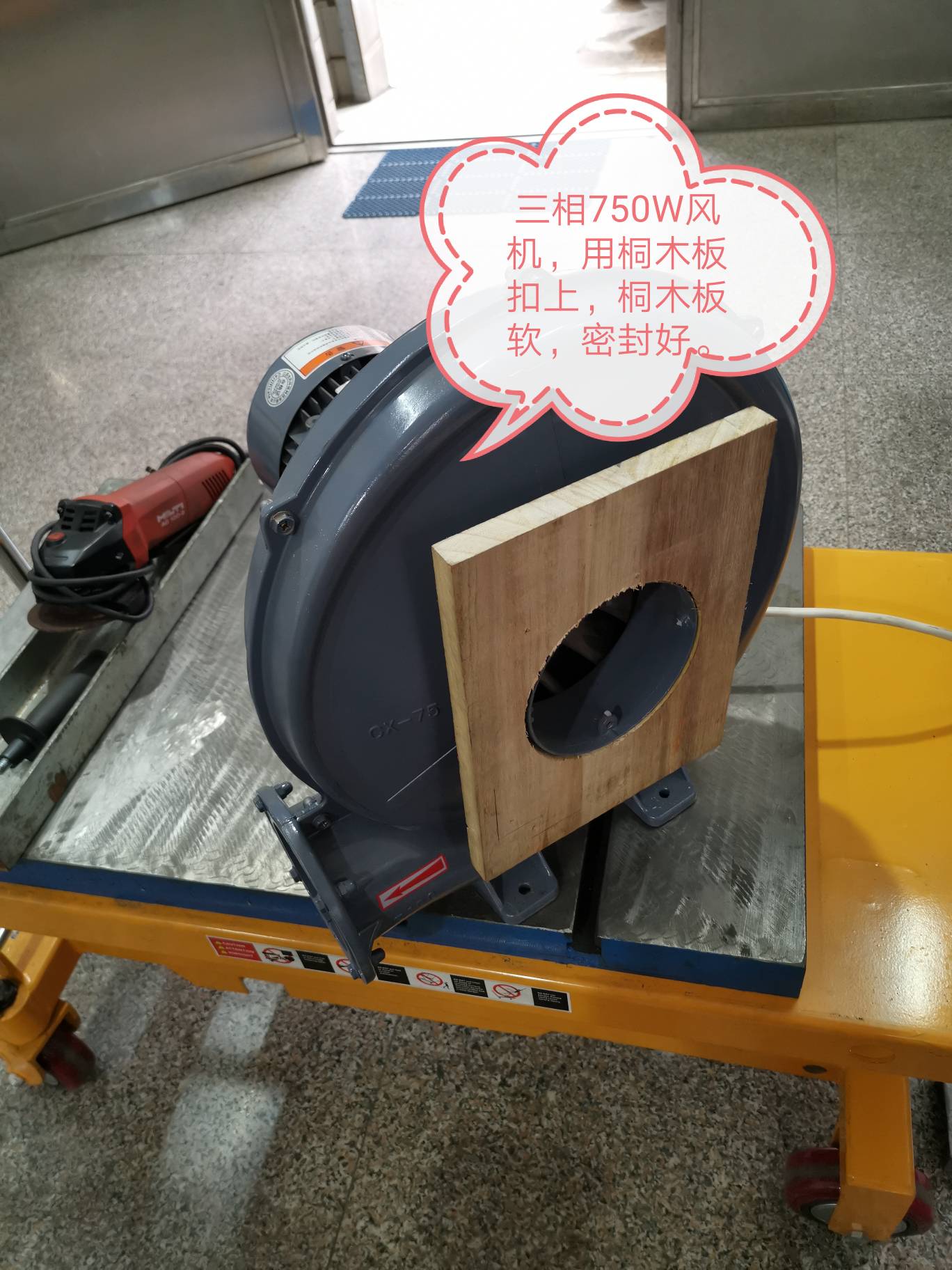

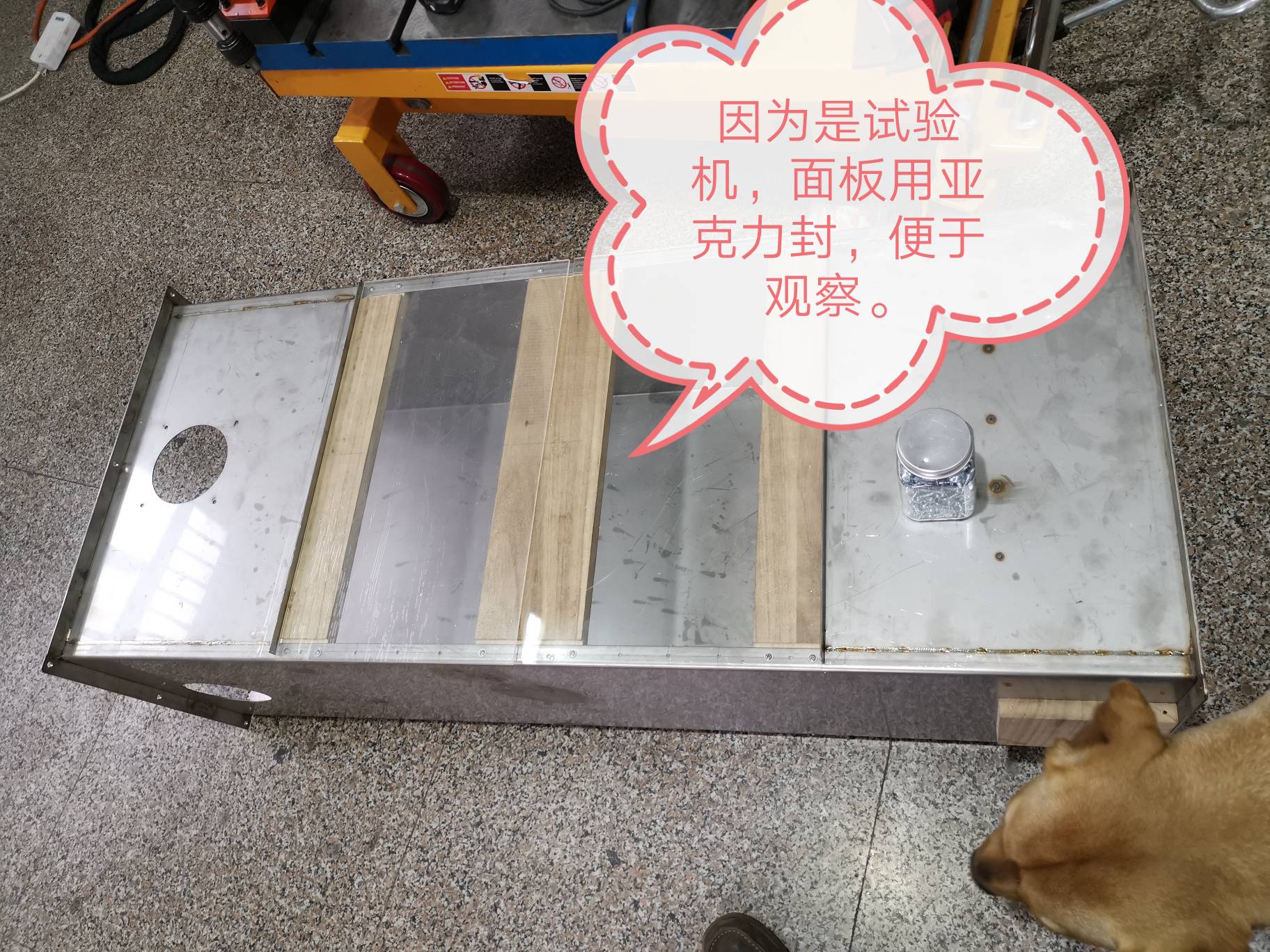

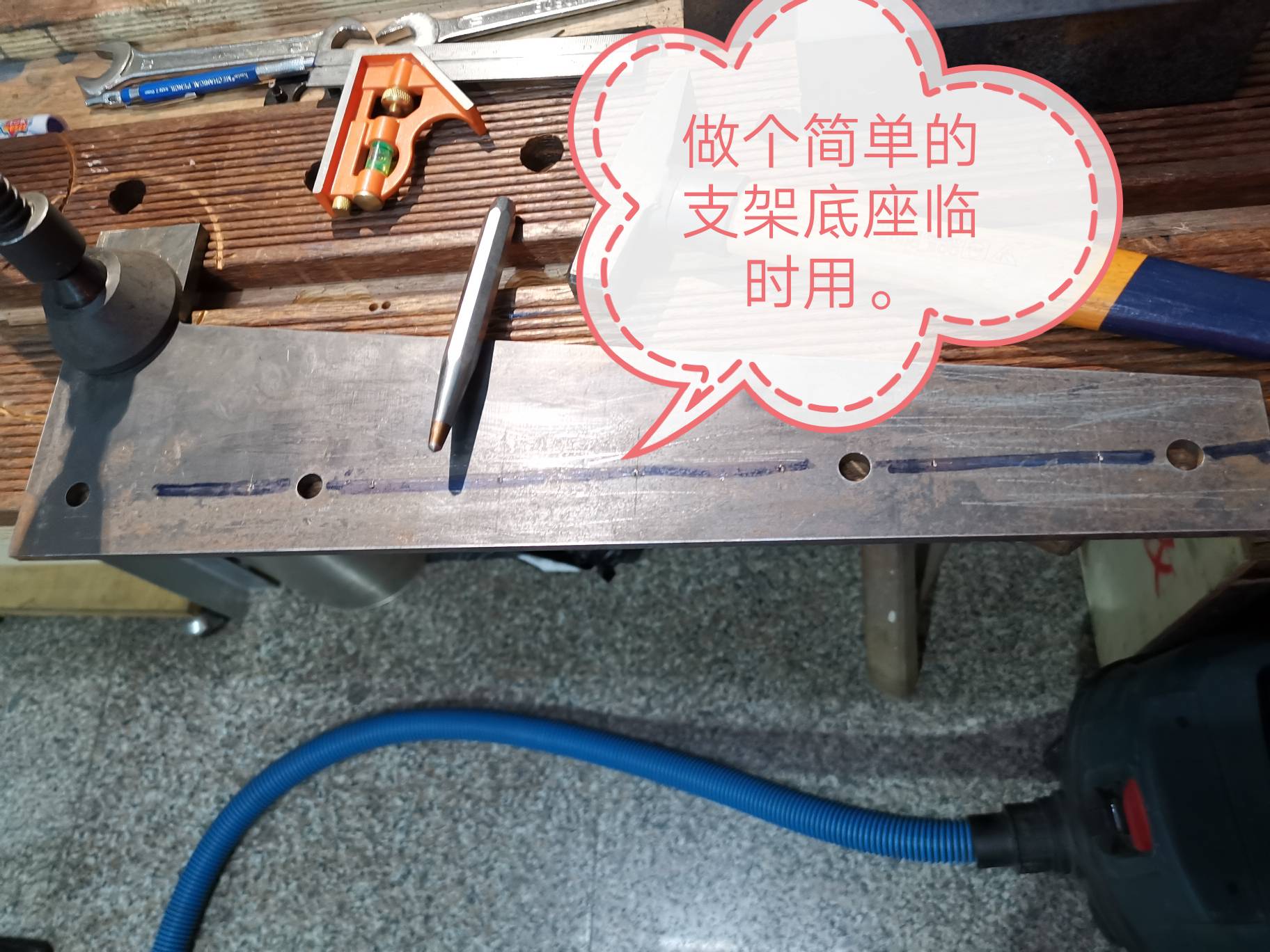

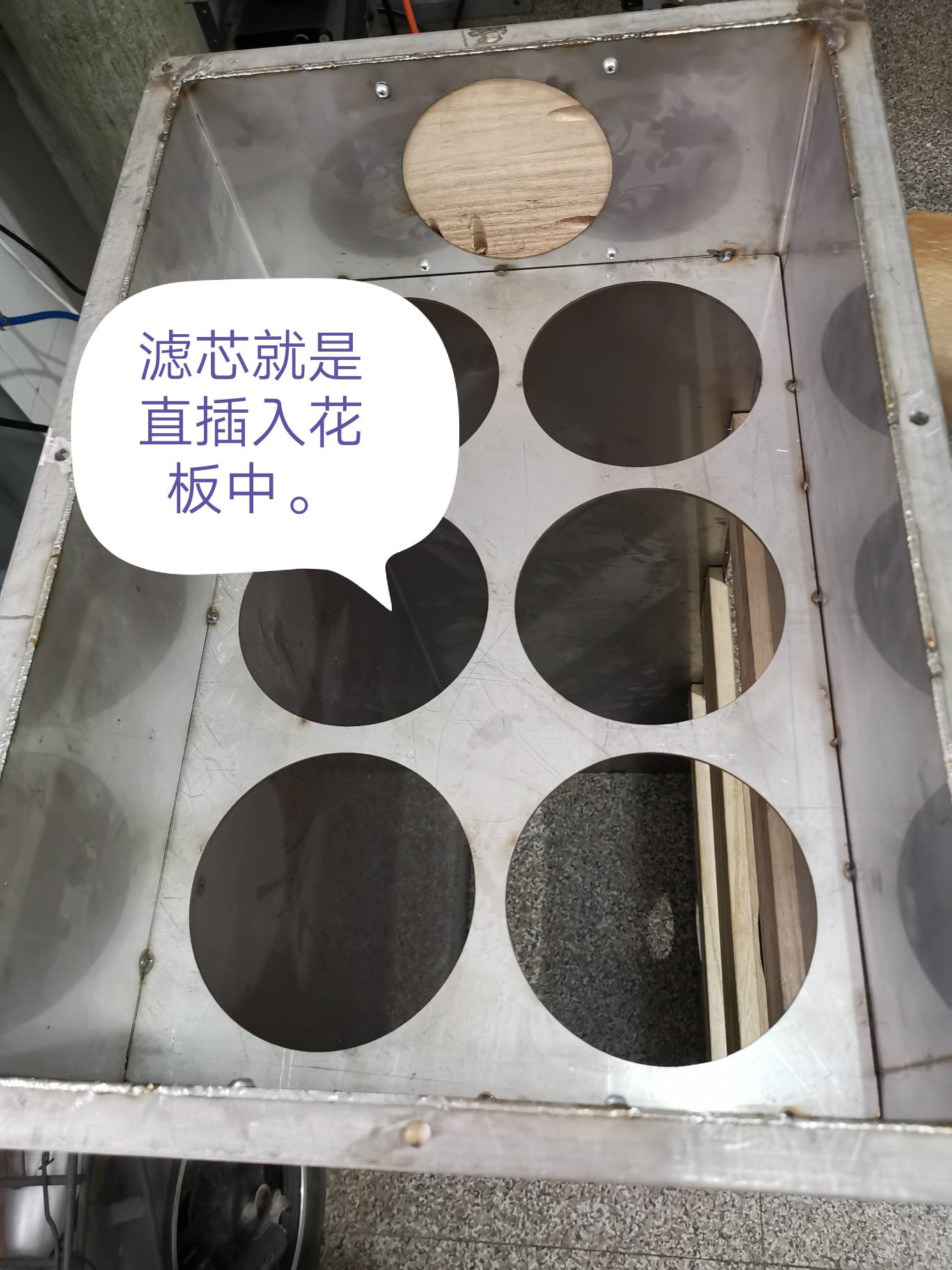

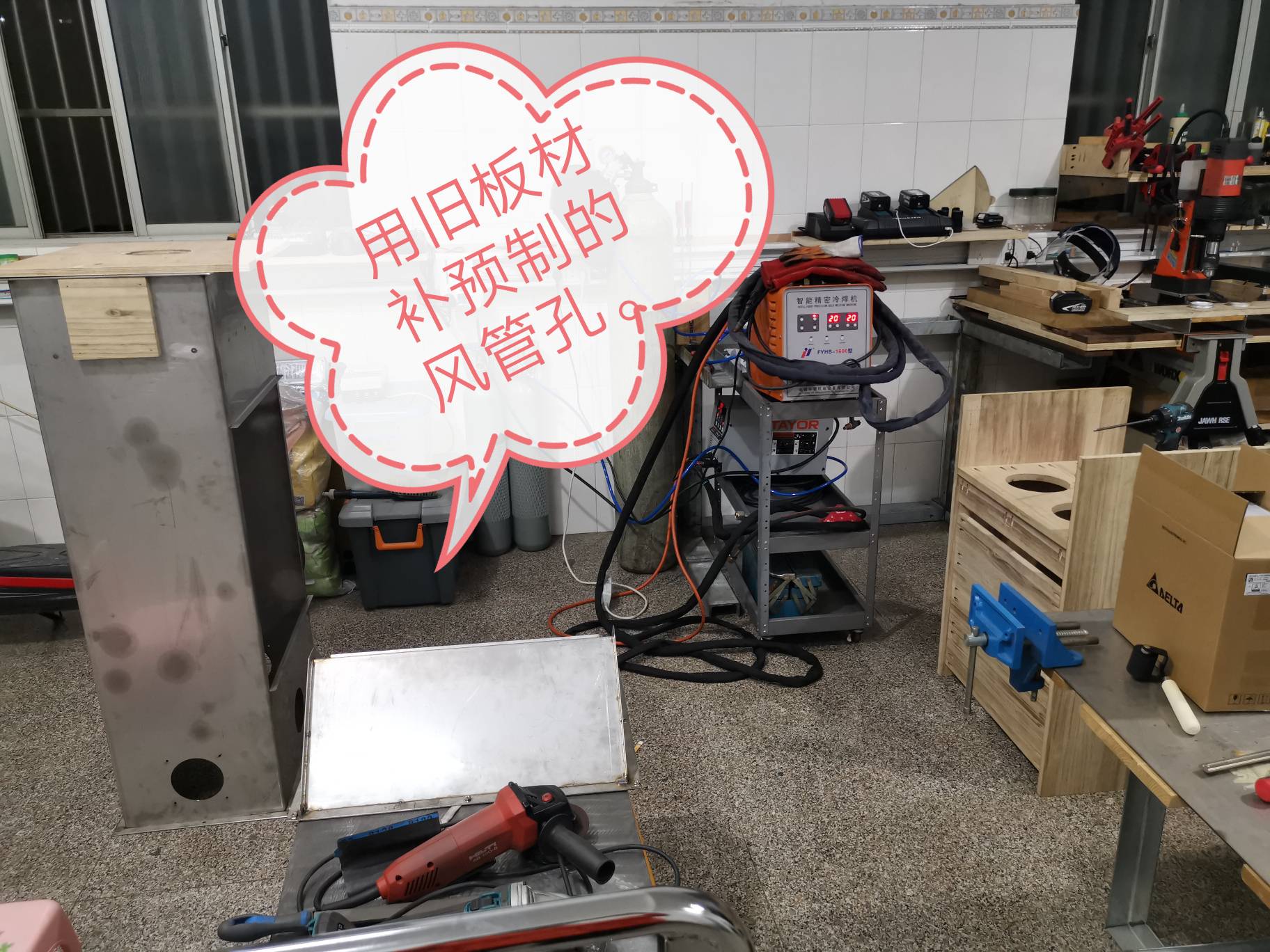

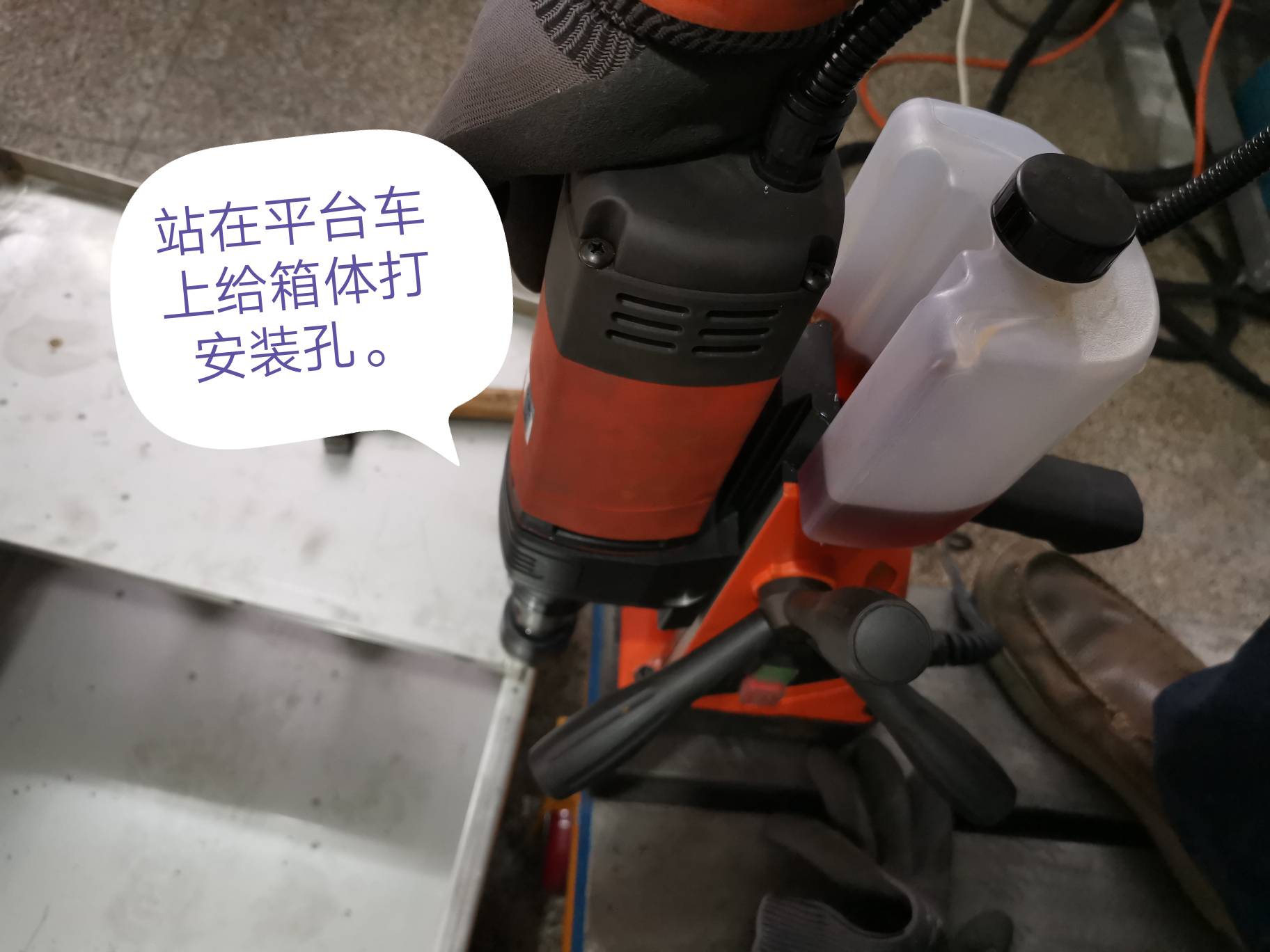

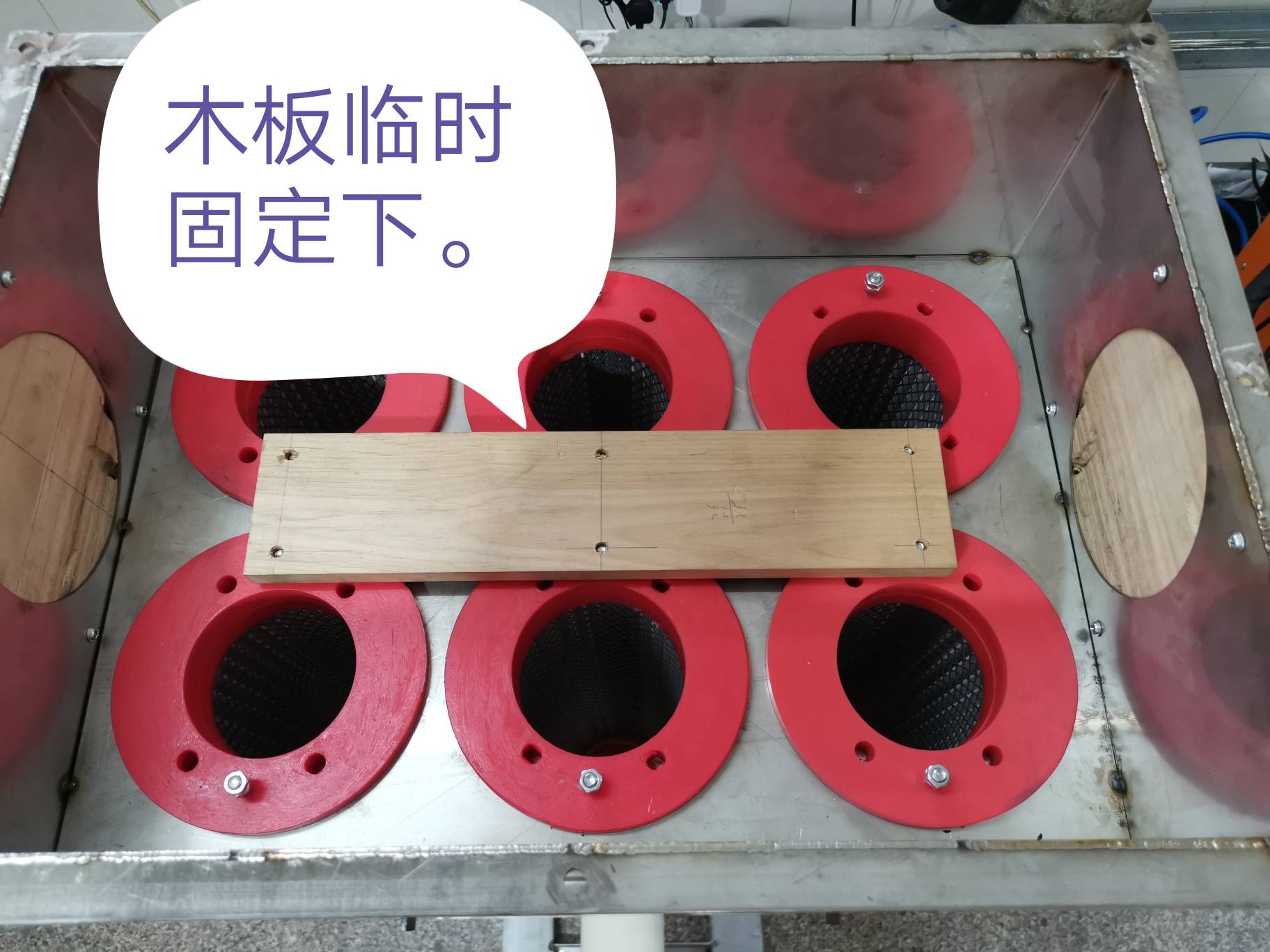

还是试验机，组装了就为了试构想以及如何调整修改的，都是一块块木板缝缝补补。
6 S" i2 v1 T6 _& t翻板视频见B站
https://b23.tv/av77552042


( `& p, A3 v; J- e+ V3 p

# c& j; \9 Q& ?
' k  k/ k( f  |% O8 V- m+ C  I6 p3 d
+ e! T- a' k+ J% p
" ^6 H" R% p$ G. t3 i




8 X" g- s1 `2 p+ e. u# [! x' }0 A9 w
; e* V) E  b7 ]  Y: Y

+ U# ?8 K' f9 P. `
- z' w: f; W3 O

; s! j9 g6 x7 }! z: r. D

5 o8 `- F$ k2 T! _/ J


- ]9 X" P+ P6 F( }. B. l



+ S* N; y. n# z+ Z% S
; A% \0 z, L8 w7 W; K6 ?; y

嫉妒的家伙

排气接空滤降风啸声。进气会一直搅动收集好的木屑粉尘。实验就直接使用焊接，方案修改灵活性乏力。

舞刀弄棒

觉得你二号实验机已经很棒了，我也在收集材料，仿效你的做一个。没想到你的三号机都做出来，你真是个优秀的践行者！

太糊白鱼

舞刀弄棒 发表于 2019-11-30 22:28
觉得你二号实验机已经很棒了，我也在收集材料，仿效你的做一个。没想到你的三号机都做出来，你真是个优秀的践行者！

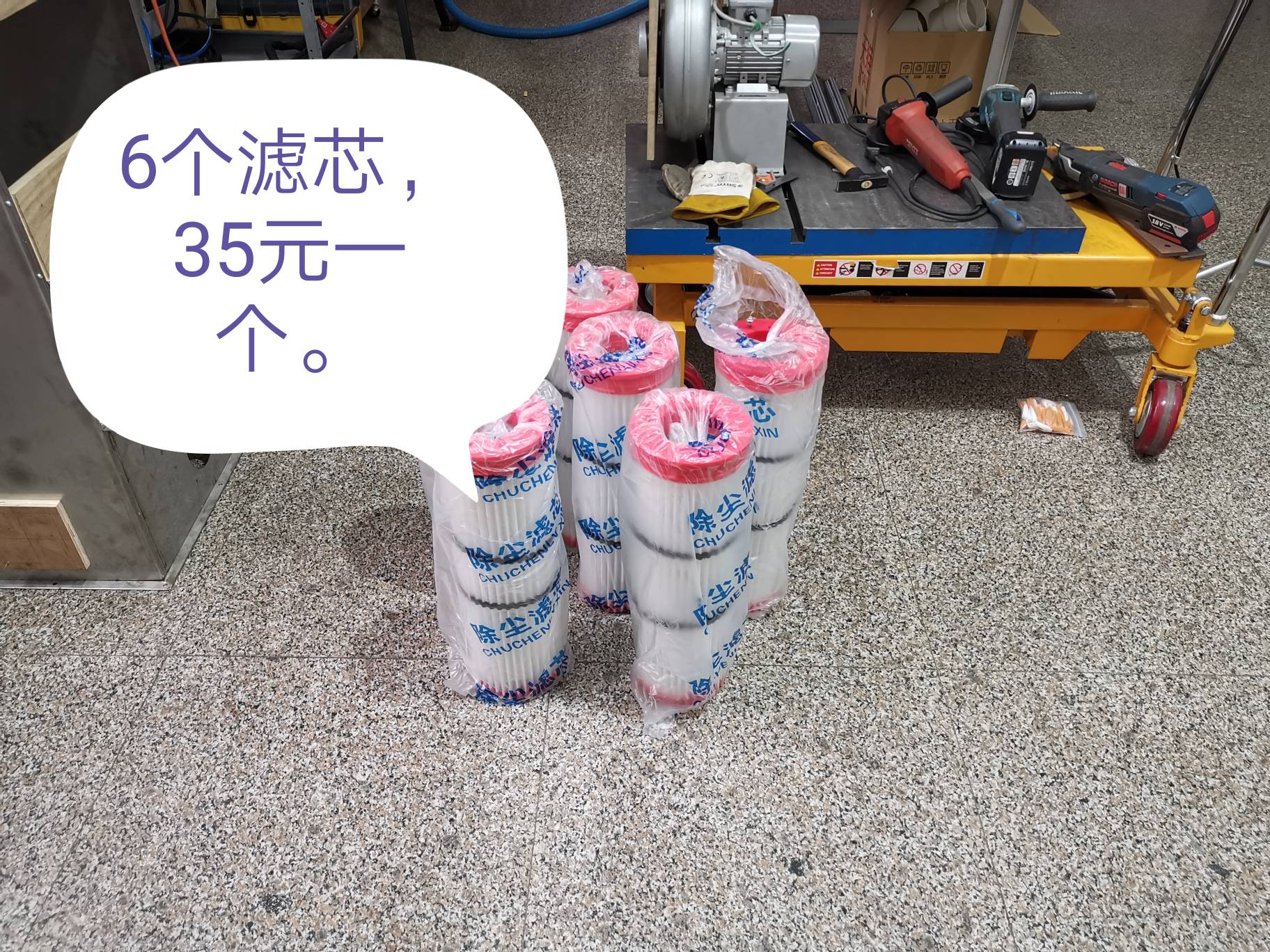

风机（全压大于1600，越大越好，可以调速最好，可以用大风机低转速，噪音低很多）和滤芯可以收集，箱体结构我还在试验，总得来说，箱体内截面积越大，越长，风速越慢，沉降效果越好。

太糊白鱼

嫉妒的家伙 发表于 2019-11-30 20:46
排气接空滤降风啸声。进气会一直搅动收集好的木屑粉尘。实验就直接使用焊接，方案修改灵活性乏力。

感谢讨论。
6 ^5 e) h1 F" o; Y4 U; R之所以内接空滤是为了不让灰尘进风机，叶轮与壳体沾了灰害处大于益处，腐蚀，动平衡，脏污；往滤芯内进灰清理难做。关于风啸，我主张用大风机降速使用，低噪音，进出大口径都能减少压损和风噪。
* e( B! ^. z, M& j& Q( _5 q# ~# G灰尘在箱体内搅动的问题，主要还是流速过高，对于细轻灰无法解决，我试验确实想优化箱体结构与进口来降低这种问题的严重性。

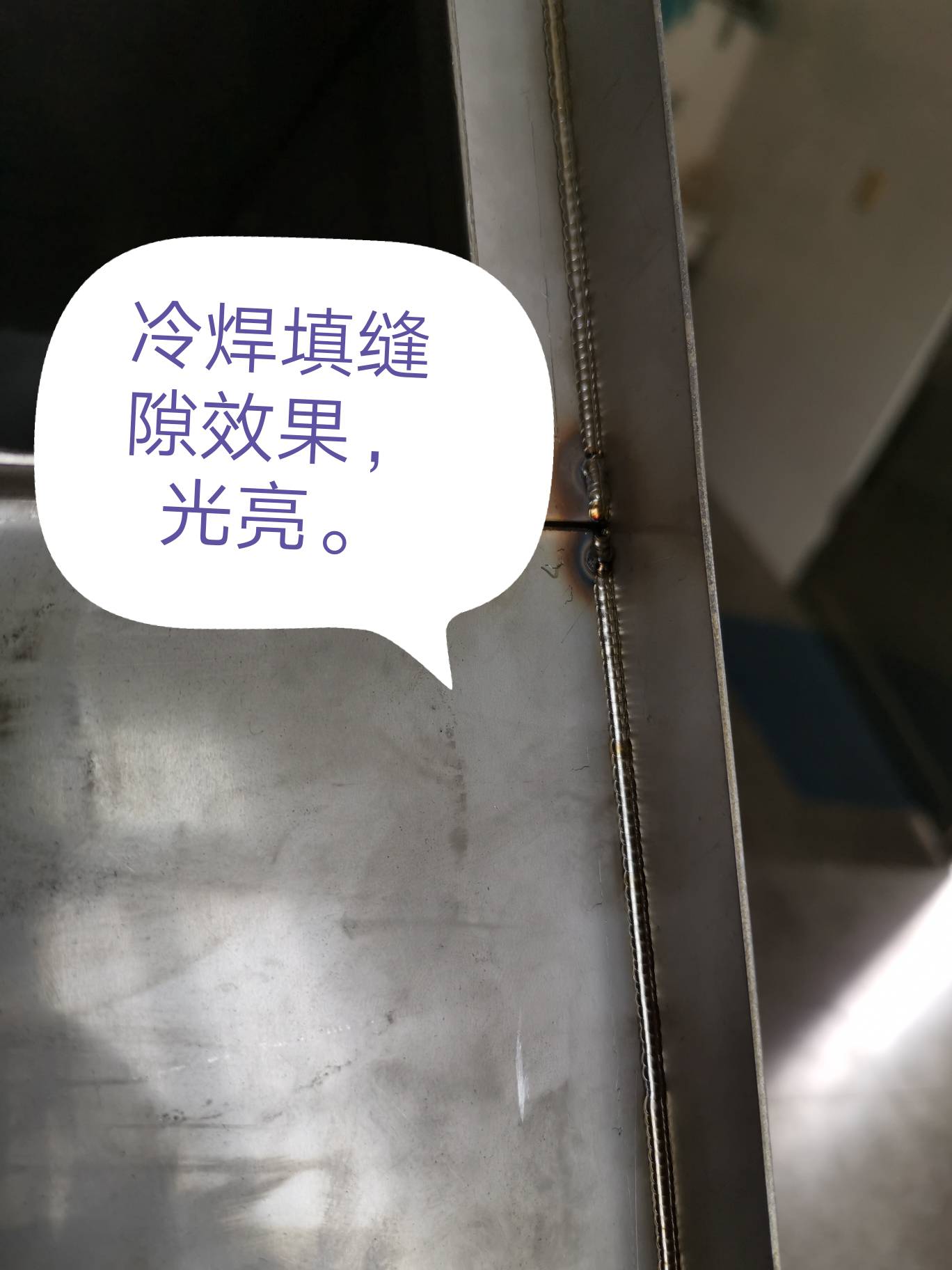

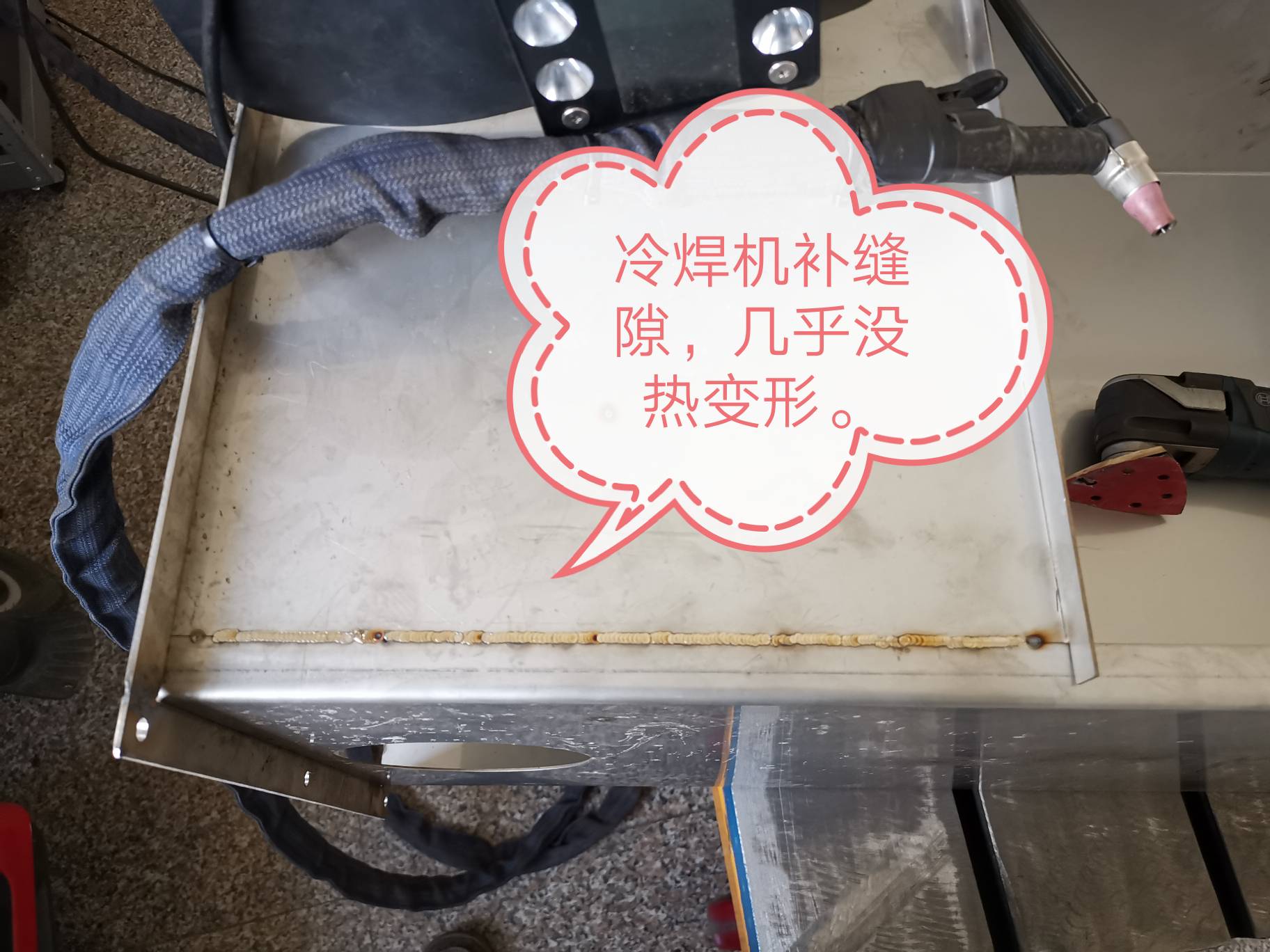

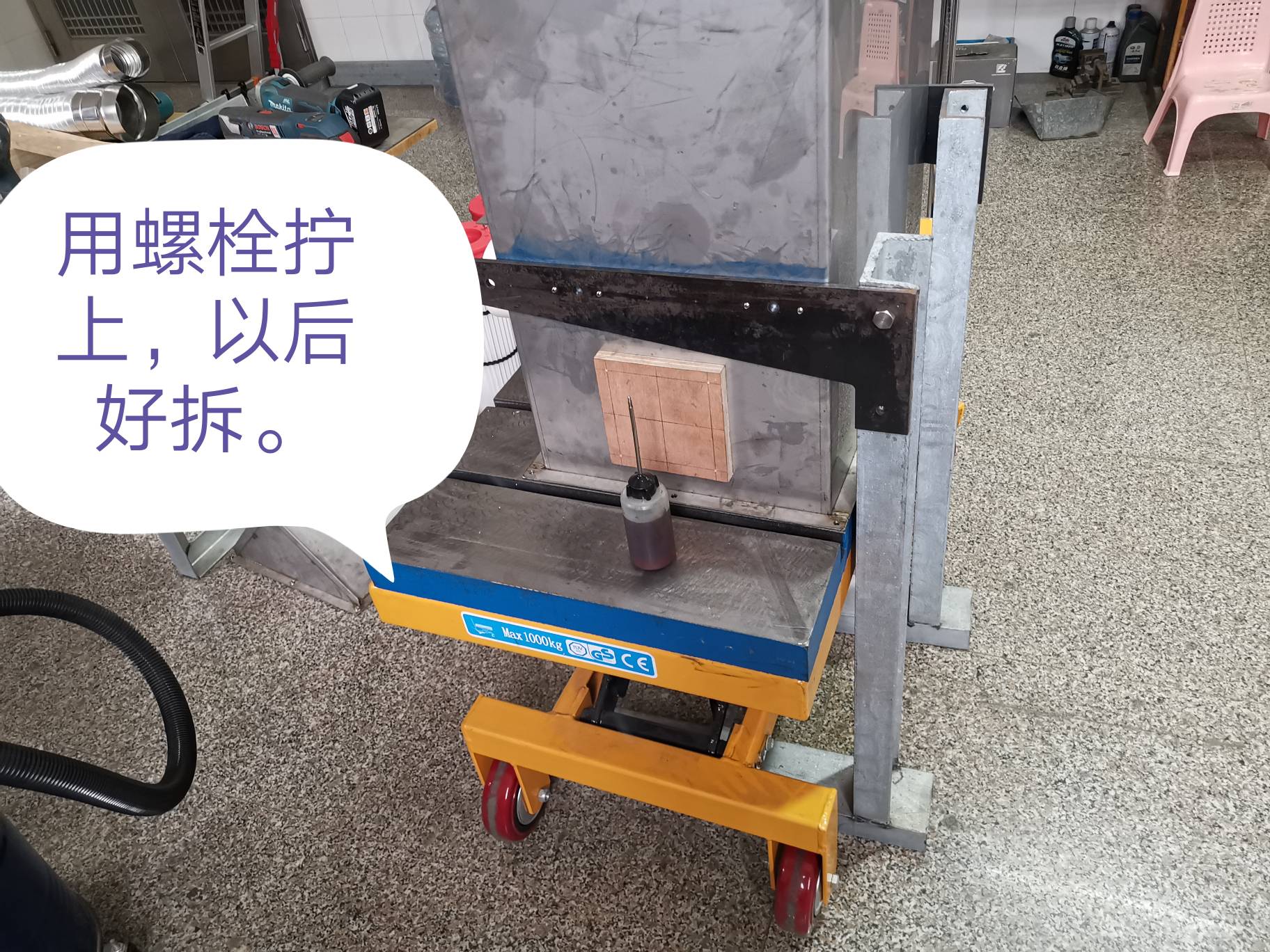

8 G; d; u' W7 @# }& ~  q& z焊接这个问题倒不大，能焊能拆
0 c/ ]7 e3 E) Y; G; u

舞刀弄棒

太糊白鱼 发表于 2019-12-01 10:36
风机（全压大于1600，越大越好，可以调速最好，可以用大风机低转速，噪音低很多）和滤芯可以收集，箱体结构我还在试验，总得来说，箱体内截面积越大，越长，风速越慢，沉降效果越好。

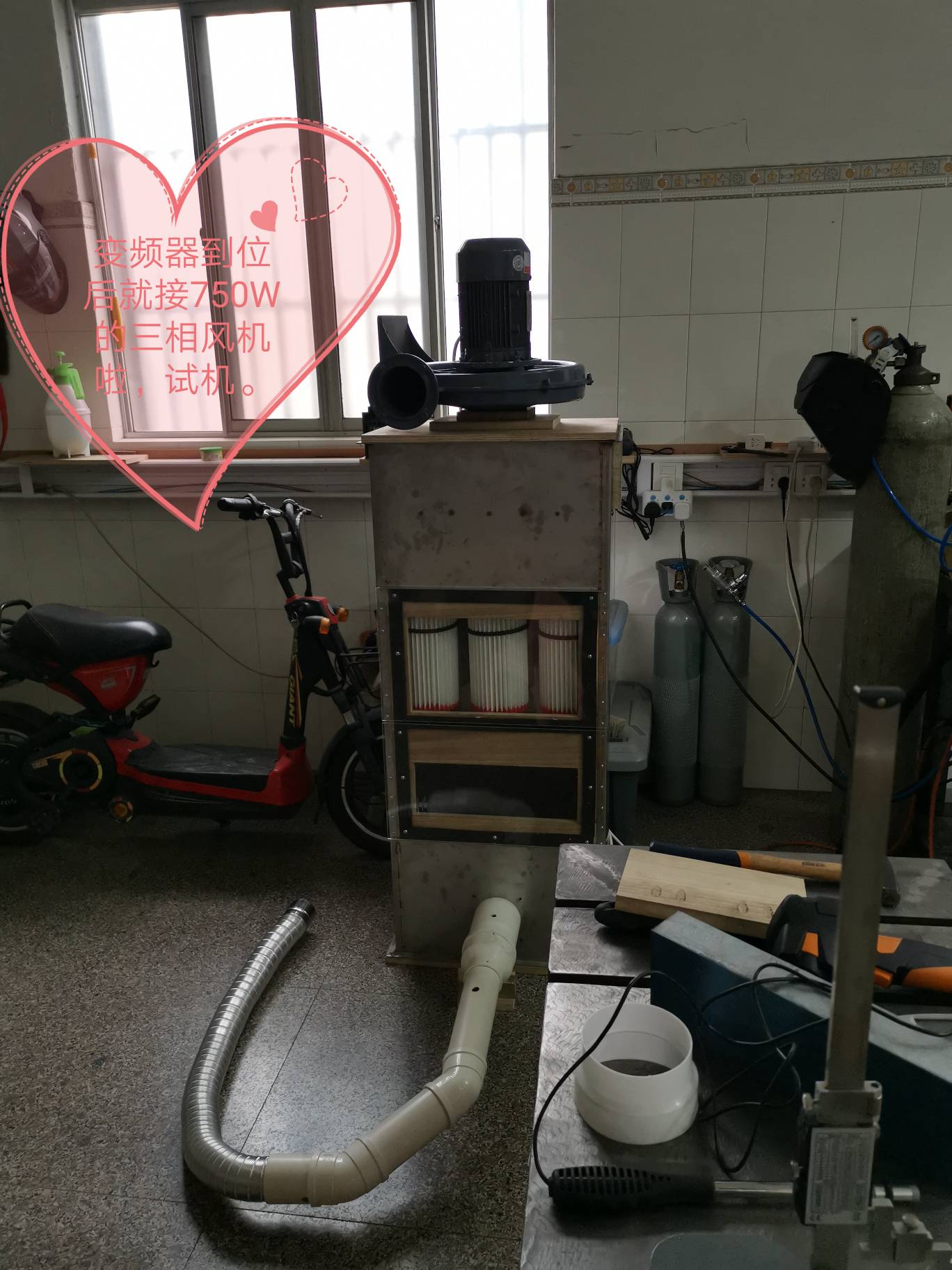

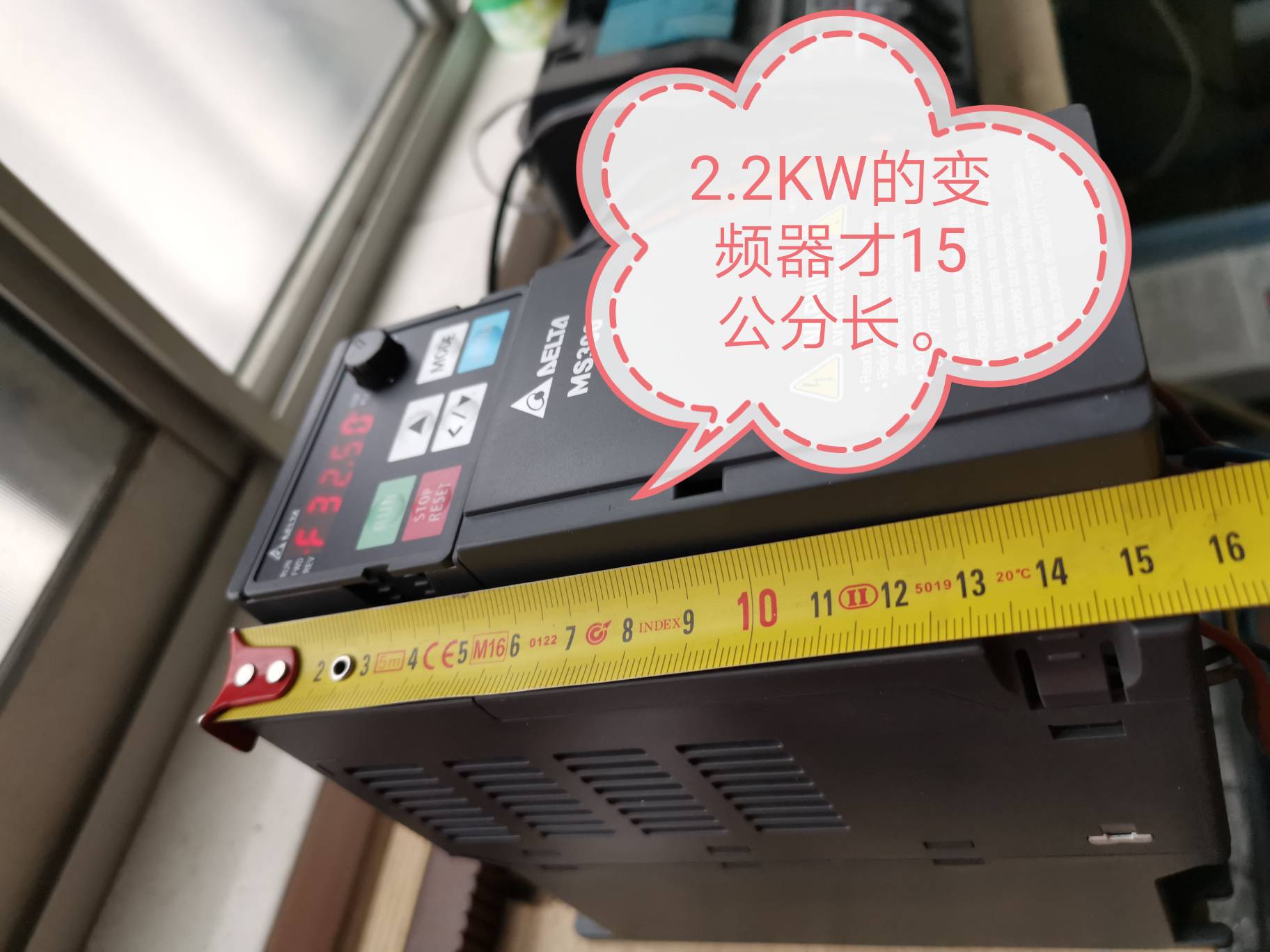

% `- O( y. z' v% N6 x8 j谢谢你提示，风机买了铝壳的，三相电，用变频器来工作

maithon

心灵手巧啊，这么大工程。

嫉妒的家伙

我也使用4空气滤芯做了个卧式的，当时为了兼顾给台锯接料高度，和移动性大小，进料做了简单过滤，没迷宫式设计到了后面滤芯也受到不小污染，排气声不小，倾倒木屑也不方便，失败的产物。
5 f/ b5 y0 j5 X. h4 r希望静下心的时候再借鉴下气陀螺方案做个。移动性尽可能的减短风管阻力，两个吸尘口才够用，噪音要下要不然自己都不想用。倒垃圾方便。

太糊白鱼

嫉妒的家伙 发表于 2019-12-2 13:45
我也使用4空气滤芯做了个卧式的，当时为了兼顾给台锯接料高度，和移动性大小，进料做了简单过滤，没迷宫式 ...

卧式的挺难做的，不能最大程度的利用用重力来降尘粒的速度，海威的气陀螺看了图，是靠气流旋转产生离心力分离，就跟洗衣机脱水一样，一方面离心力甩出，另外一方面撞击导流片也给气流降速，结构图上一个风机带尘一个滤芯内灰还是有些问题，滤芯内灰的话用庞大的滤芯来做的话可以用很长时间，做为商家无可厚非，卖耗材也能赚钱；同样这样的系统内压损也蛮大的。
对于DIY来说，最头痛的反而是风机吧，没有可以利用满足全压和流量的低噪音小体积风机可用，9-19 9-29高压风机全压流量合适了，通过降速也能降噪，但体积实在太大接受不了。
5 V& e1 P" a+ A$ a  _* Q$ C卧式的简单结构必然带来大体积，大体积又会造成出灰困难，总不能上刮板输送机和星型卸料器来解决，头挺大的，你加油吧，看能不能搞出一个好的方案。
我还是更简单的立式方案，。
9 f& a. V3 ~" }; r* Q

太糊白鱼

& M4 c& \& V6 ?9 d0 D4 r( h

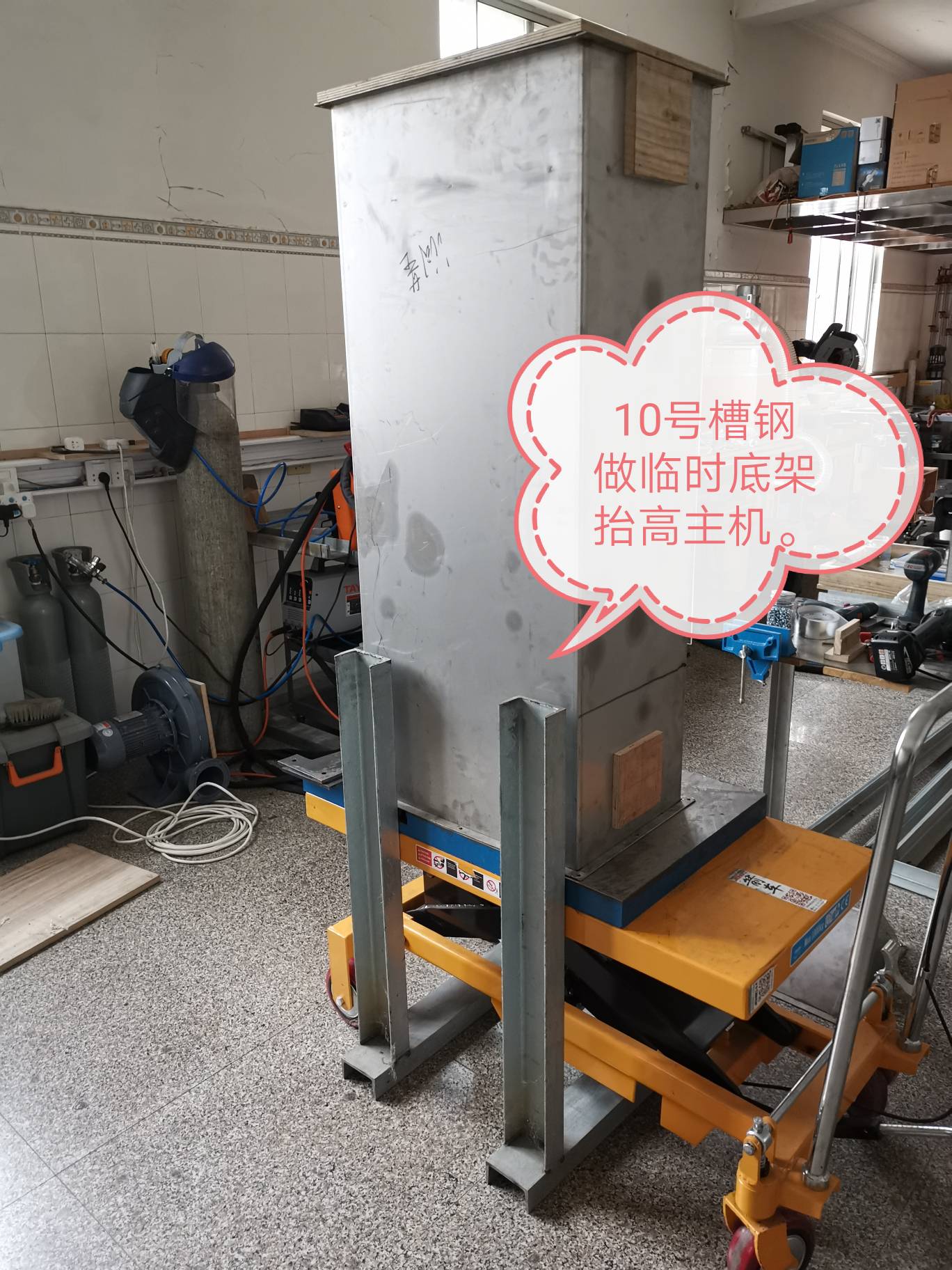

加个大尘箱，木屑在除尘器内不再飞舞，气流速度的降低空间时间都需要啊，做个3米高的话木屑上滤芯就更少了吧。
上传优酷的视频：https://v.youku.com/v_show/id_XNDQ2NTY0NTAzMg==.html?spm=a2h3j.8428770.3416059.1
4 T# ?9 v7 i2 V3 d5 l; rB站 https://www.bilibili.com/video/av78847865/
* \" a  u+ u' O# W
( r6 {5 g. j7 R9 O
* e9 r2 {6 Y- A  X6 i8 y+ R

xyz123

电焊面罩有意思，脚踏开关控制、主动照明？


6 d& T1 `$ K9 v* {
