又撞刀啦！四联动的路上充满坎坷呀

tiantang198601

chudaoming 发表于 2019-11-25 13:23
4 p( |7 L; J6 I, Q难道你也是同样问题

  w% i# o1 e4 }3 c前几天有个木友A轴方向不对，觉得乱跑，调整后就好了
( q! m7 S) Q7 x8 q7 y4 W* R7 u

chudaoming

tiantang198601 发表于 2019-11-25 13:33
  s2 A# Q0 G" R' e6 A) ]前几天有个木友A轴方向不对，觉得乱跑，调整后就好了

嗯，我看到这个帖子了，我这要是倒方向，A轴就得整个倒过来

tiantang198601

chudaoming 发表于 2019-11-25 14:22
嗯，我看到这个帖子了，我这要是倒方向，A轴就得整个倒过来

直接把A轴电机方向设置相反试试
1 S/ t: `& m! ?

chudaoming

tiantang198601 发表于 2019-11-25 16:20
* ]- J8 M* a/ V# l; @' C, J- j直接把A轴电机方向设置相反试试

不是这样电机旋转反了，是位置反了，应该是卡盘位置和顶针位置互换方向

tiantang198601

chudaoming 发表于 2019-11-25 17:07
9 v0 a$ V$ _+ u7 T不是这样电机旋转反了，是位置反了，应该是卡盘位置和顶针位置互换方向

: `. U. g3 `7 X: ]0 g' @; C, J结果应该是一样的，如果对调卡盘顶尖不方便，可以试试
: k  |2 u( R( K: `

木头就是木头啊

如果不想调换A轴，可以把Y轴方向掉换下，或者出刀路的时候把原点坐标移到右边来，让它走刀往负方向走

chudaoming

木头就是木头啊 发表于 2019-11-26 12:55
如果不想调换A轴，可以把Y轴方向掉换下，或者出刀路的时候把原点坐标移到右边来，让它走刀往负方向走

/ X/ _5 _$ ?1 B' n5 M嗯，我也是考虑的pm坐标系调整下，不知道可行性如何

chudaoming

木头就是木头啊 发表于 2019-11-26 12:55
如果不想调换A轴，可以把Y轴方向掉换下，或者出刀路的时候把原点坐标移到右边来，让它走刀往负方向走

5 z2 W6 g2 O( k8 ]% i, ]0 ~& p我今天做实验，犀牛出辅助面的时候，不知道怎么操作的，出来刀路就是从反方向走的，正适合我这A轴是反的

木头就是木头啊

chudaoming 发表于 2019-11-26 13:01
我今天做实验，犀牛出辅助面的时候，不知道怎么操作的，出来刀路就是从反方向走的，正适合我这A轴是反的

" S  X( k2 b+ K2 H" T) XPM有个选项是下刀最大或最小UV点，默认是最小好像，所以并不是每次都会从固定一端开始的

九一

我可以提供技术支持

syc920926

没看出你这程序是四联动来

syc920926

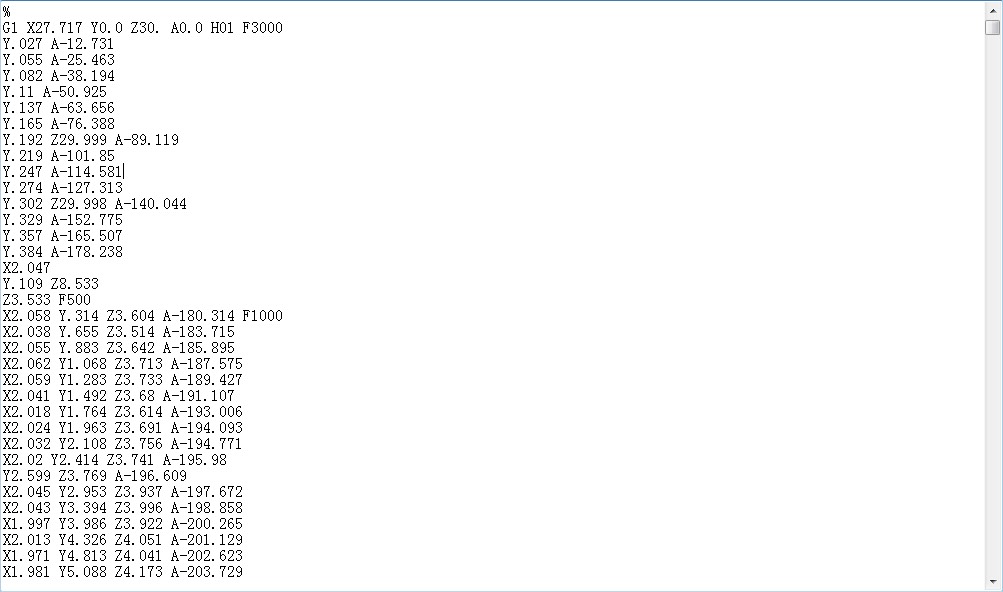

这是我以前编的程序

chudaoming

木头就是木头啊 发表于 2019-11-26 15:11
" p$ K1 q- {- u2 g$ I* k( r7 p( e; DPM有个选项是下刀最大或最小UV点，默认是最小好像，所以并不是每次都会从固定一端开始的

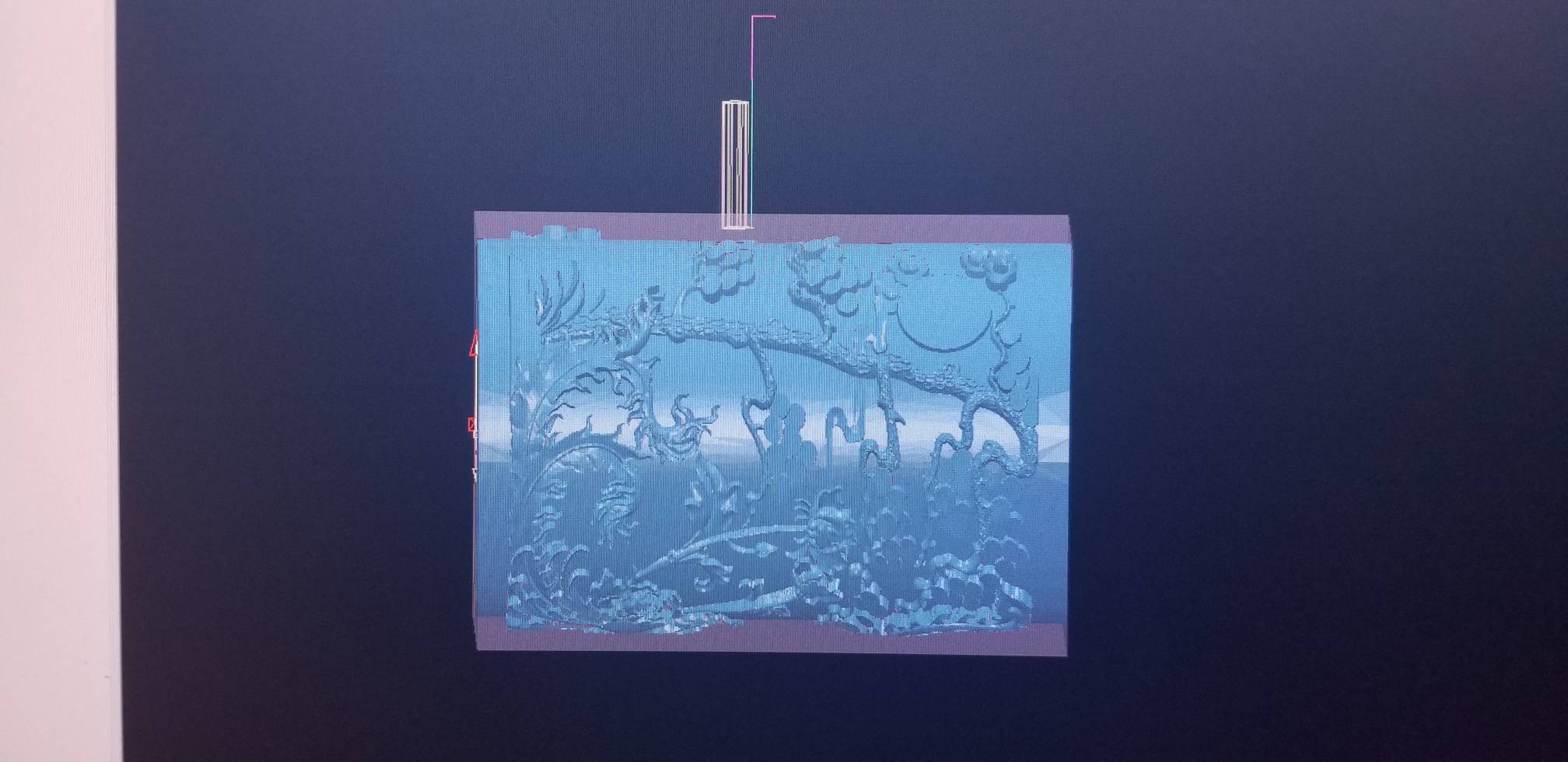

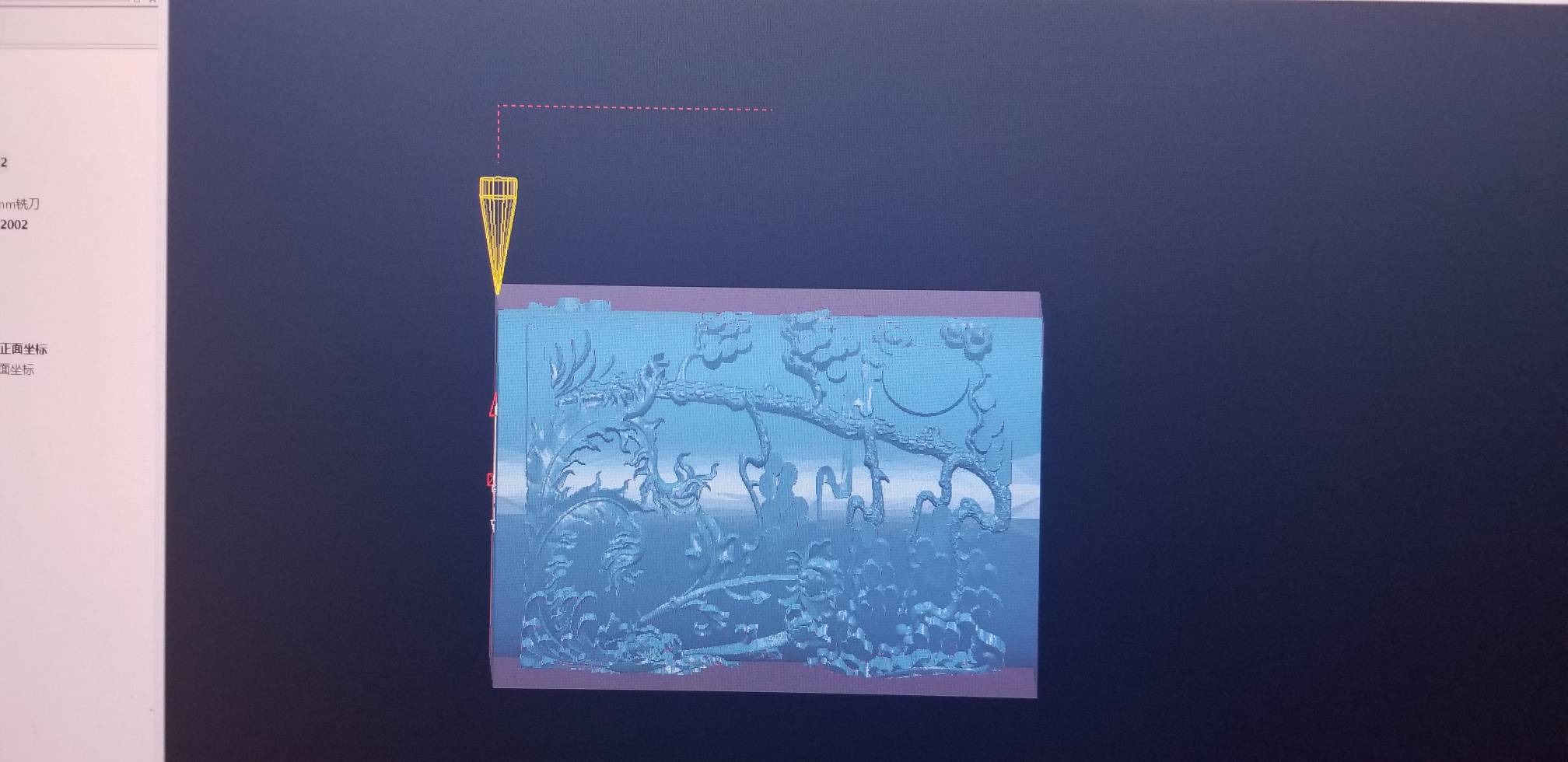

为啥开粗和旋转精加工下刀点不一样呢？这样就导致对刀不知道对哪里了，pm的对刀点是不是在模型的中间位置呢？我看做刀路的时候刀具一直是在模型的中间上方的。下图一张是开粗，一张是旋转精加工的，明显下刀点不一样了

木头就是木头啊

chudaoming 发表于 2019-11-26 17:20
# x0 C8 R9 y2 c6 j为啥开粗和旋转精加工下刀点不一样呢？这样就导致对刀不知道对哪里了，pm的对刀点是不是在模型的中间位置呢？我看做刀路的时候刀具一直是在模型的中间上方的。下图一张是开粗，一张是旋转精加工的，明显下刀点不一样了

: S2 n+ G) d9 G/ ^' ?$ b- s不必去管它在哪下刀，你那个坐标原点在哪就在哪对刀，如果还是弄不明白，就把模型摆正的时候，中心居中就行了，让坐标原点在中间，不管从哪下刀都是在中间对刀了

chudaoming

木头就是木头啊 发表于 2019-11-26 17:33
5 h  K1 Z4 B4 j. g, I2 q/ R2 L% {不必去管它在哪下刀，你那个坐标原点在哪就在哪对刀，如果还是弄不明白，就把模型摆正的时候，中心居中就行了，让坐标原点在中间，不管从哪下刀都是在中间对刀了

2 ]) I. L! X: T% H也就是模型中间位置是原点
