初步做了一张板材最佳裁板图

gzwuke · 发表于 2019-11-21 17:12:28

经方白菜发表于 2019-11-21 11:59

这个设置可以

gzwuke · 发表于 2019-11-21 17:18:34

本帖最后由 gzwuke 于 2019-11-21 17:23 编辑

经方白菜发表于 2019-11-21 12:11" p ~, Z/ _. ~- V* a( \
我觉得柜体就不用减了把？整体都是多1mm左右，主要门一定要精确？

如果每块板4边都封，不预减，情况会比较麻烦。比如你的柜子分左右两部分，中间立板分隔，两边都有层板，顶底板封边后长度增加2mm，两边层板封边后一共增加4mm，多出那2mm看你怎么处理咯。

如果只封见光面，那比较简单

这个你自己思考计算一下吧

经方白菜 · 发表于 2019-11-21 17:30:15

gzwuke 发表于 2019-11-21 17:18
  O: p: v6 T* k3 d4 S/ t本帖最后由 gzwuke 于 2019-11-21 17:23 编辑
4 c  Q5 O$ I/ A$ ~  L
  d% O. f+ ~3 V
$ ]/ h' q. H" e9 v如果每块板4边都封，不预减，情况会比较麻烦。比如你的柜子分左右两部分，中间立板分隔，两边都有层板，顶底板封边后长度增加2mm，两边层板封边后一共增加4mm，多出那2mm看你怎么处理咯。
2 Q* X/ s3 o  m  r' `
, ]& t1 j) @* F9 e' H8 d+ k如果只封见光面，那比较简单9 `" l$ N5 B: K4 d
  X2 a' o5 {. n
这个你自己思考计算一下吧

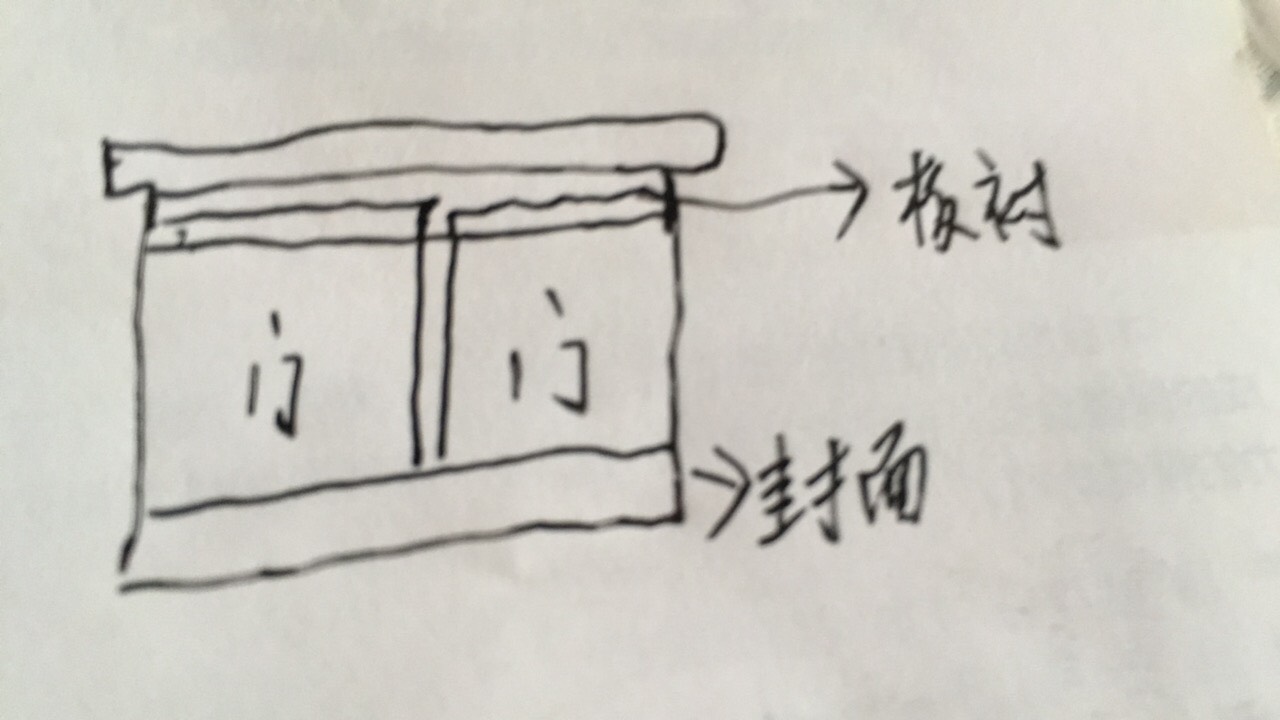

80长度柜体，左右开门没有那么长，中间也没有竖板，主要我感觉对开门中间缝隙要计算精确，门上下就无所谓了空间够。

经方白菜 · 发表于 2019-11-21 17:49:50

gzwuke 发表于 2019-11-21 17:18, a5 D9 U% ]% y# C7 O; T, ?/ V9 D# c
本帖最后由 gzwuke 于 2019-11-21 17:23 编辑 , V8 r( U9 d( r8 W" a

- n0 A' A/ b' P3 o# ]
2 u' M% a, V8 U% Q如果每块板4边都封，不预减，情况会比较麻烦。比如你的柜子分左右两部分，中间立板分隔，两边都有层板，顶底板封边后长度增加2mm，两边层板封边后一共增加4mm，多出那2mm看你怎么处理咯。/ J7 Z. g5 p/ E W" ]. I3 C8 t6 C
r4 `6 w/ W. h4 W* h6 _
如果只封见光面，那比较简单
+ `# S$ V& S9 Z+ P) V
3 d2 {) C- b, R; [! u这个你自己思考计算一下吧

你说的有道理长的柜体确实多出来2mm，柜门你帮忙看看设定多少合适，主要是宽度，这个柜体是400深度，台面450，高度800

现代板式趴 · 发表于 2019-11-21 21:17:34

这个不中，板材有纹路，你这样是按面积省板，但是纹路板有要求不是这么算的，
比如一个衣柜（二门柜〉800X600X2300
侧板2298X578X18=2.封四边X1毫米〈开槽〉
顶底板762X577X18=2封四边x1毫米（开槽）
隔板，762X560X18=2封四边
裙板762X58XI8=2封四边，
背板2214X772X5=1
门板2238X395X18=2封四边
五金伟，合页直10个
二合一20套或者更多一点

gzwuke · 发表于 2019-11-22 09:17:51

经方白菜发表于 2019-11-21 17:49
( [* u1 Z4 E# s+ O你说的有道理长的柜体确实多出来2mm，柜门你帮忙看看设定多少合适，主要是宽度，这个柜体是400深度，台面 ...

只从你给的数据，不知道你要做成什么样的，看不出

经方白菜 · 发表于 2019-11-22 09:43:45

gzwuke 发表于 2019-11-22 09:17# c$ n3 Y0 h% U' {
只从你给的数据，不知道你要做成什么样的，看不出

不会用草图，不过柜体基本万变不离其宗。

gzwuke · 发表于 2019-11-22 10:06:45

本帖最后由 gzwuke 于 2019-11-22 10:50 编辑

经方白菜发表于 2019-11-22 09:43
@3 T" r4 k& ?' Q1 W/ b6 v不会用草图，不过柜体基本万变不离其宗。

全盖门，左右边各留2mm，中间留2到3mm

gzwuke · 发表于 2019-11-22 10:07:38

经方白菜发表于 2019-11-21 17:30( q: P" K9 k# p- l" D% E
80长度柜体，左右开门没有那么长，中间也没有竖板，主要我感觉对开门中间缝隙要计算精确，门上下就无所谓 ...

我只是举个例子，你根据自己的需要计算

gzwuke · 发表于 2019-11-22 10:52:10

经方白菜发表于 2019-11-22 10:41) l, w% S" J) T2 e5 [4 r8 K# m. s* Z
那就395算了395×2=790 预留10mm足够了。

封边后剩6mm，左中右各留2mm，可以

经方白菜 · 发表于 2019-11-22 14:33:32

gzwuke 发表于 2019-11-22 10:52
$ a+ {& i" E% {5 c- [4 h) w封边后剩6mm，左中右各留2mm，可以

感谢，这个封边厚度确实重要，上下封边高度就会增加2mm，我在出个改进版本。

陈述句 · 发表于 2019-11-22 20:24:34

经方白菜发表于 2019-11-21 13:10- F' z* E8 ~! N/ o
极致下料论坛搜索有的

谢谢了
